Moduł wzmacniacza mocy audio XH-M543 to dwukanałowy układ klasy D oparty na scalonym układzie TPA3116D2. Przeznaczony jest do wzmacniania sygnału stereofonicznego w systemach nagłośnienia domowego, komputerowego oraz samochodowego. Płytka wyposażona została w regulator głośności oraz złącza umożliwiające szybkie podłączenie źródła sygnału i głośników biernych.

Konstrukcja zapewnia niskie zniekształcenia harmoniczne oraz wysoką sprawność energetyczną charakterystyczną dla topologii klasy D. Kompaktowa obudowa ułatwia montaż w różnych konfiguracjach instalacyjnych.

Główne cechy

Dwukanałowe wzmocnienie stereo: obsługuje niezależne kanały lewy i prawy dla pełnego brzmienia przestrzennego

Topologia klasy D: zapewnia wysoką sprawność energetyczną i ogranicza wydzielanie ciepła podczas pracy

Regulator głośności: wbudowany potencjometr umożliwia płynną zmianę poziomu wyjściowego

Wejście sygnału stereo: przyjmuje standardowy sygnał audio z urządzeń źródłowych

Niskopoziomowy szum: czysty kanał wzmocnienia minimalizuje zakłócenia tła akustycznego

Uniwersalność zasilania: współpraca z zestawem napięć stałych ułatwia integrację z różnymi źródłami energii

Zasada działania

Sygnał audio wprowadzany na wejście stereofoniczne trafia do układu scalonego TPA3116D2, który realizuje wzmocnienie w topologii klasy D poprzez modulację szerokości impulsów. Sygnał modulowany jest następnie filtrowany i kierowany do wyjść głośnikowych. Układ pracuje w trybie mostowym BTL, co pozwala na uzyskanie wysokiej mocy wyjściowej przy jednoczesnym zachowaniu niskiego poziomu zniekształceń. Sprawność energetyczna przekraczająca dziewięćdziesiąt procent redukuje straty cieplne i zapotrzebowanie na chłodzenie.

Specyfikacja techniczna

Układ scalony wzmacniacza: TPA3116D2

Klasa pracy: Class-D

Konfiguracja kanałów: 2.0 stereo

Moc wyjściowa: 2 × 120 W

Stosunek sygnału do szumu: 100 dB

Napięcie zasilania: DC 12–26 V

Typ wejścia: wejście audio stereo

Regulacja głośności: potencjometr na płytce

Materiał obudowy: metal + tworzywo sztuczne

Wymiary modułu: ok. 92 × 68 × 16 mm

Uwagi

Do uzyskania pełnej mocy wyjściowej wymagane jest zasilanie o odpowiedniej sprawny prądowej.

Rzeczywisty odcień produktu może nieznacznie różnić się od prezentowanego ze względu na warunki oświetleniowe i parametry wyświetlacza.

Pomiar ręczny może wiązać się z tolerancją wymiarową do dwóch centymetrów.

Typowe zastosowania

Systemy nagłośnienia domowego

Wzmacnianie głośników komputerowych

Instalacje audio w pojazdach

Projekty DIY wysokiej mocy dźwiękowej

Zestawy multimedialne i rozrywkowe

Zawartość zestawu

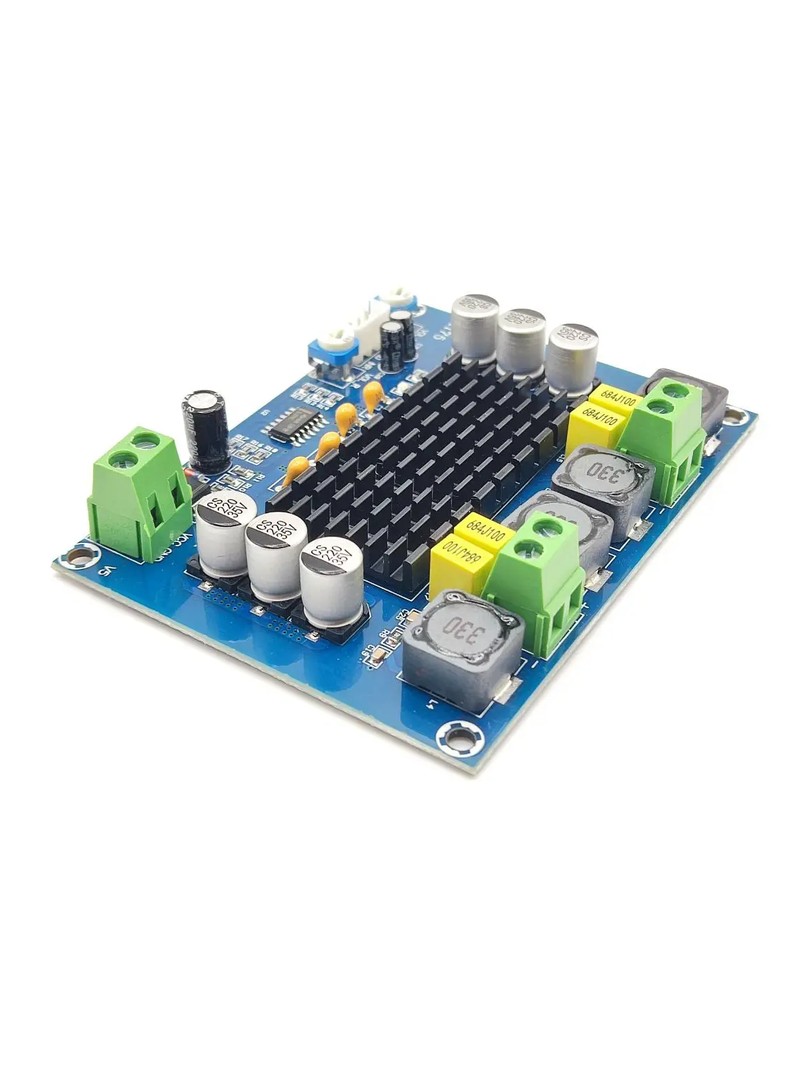

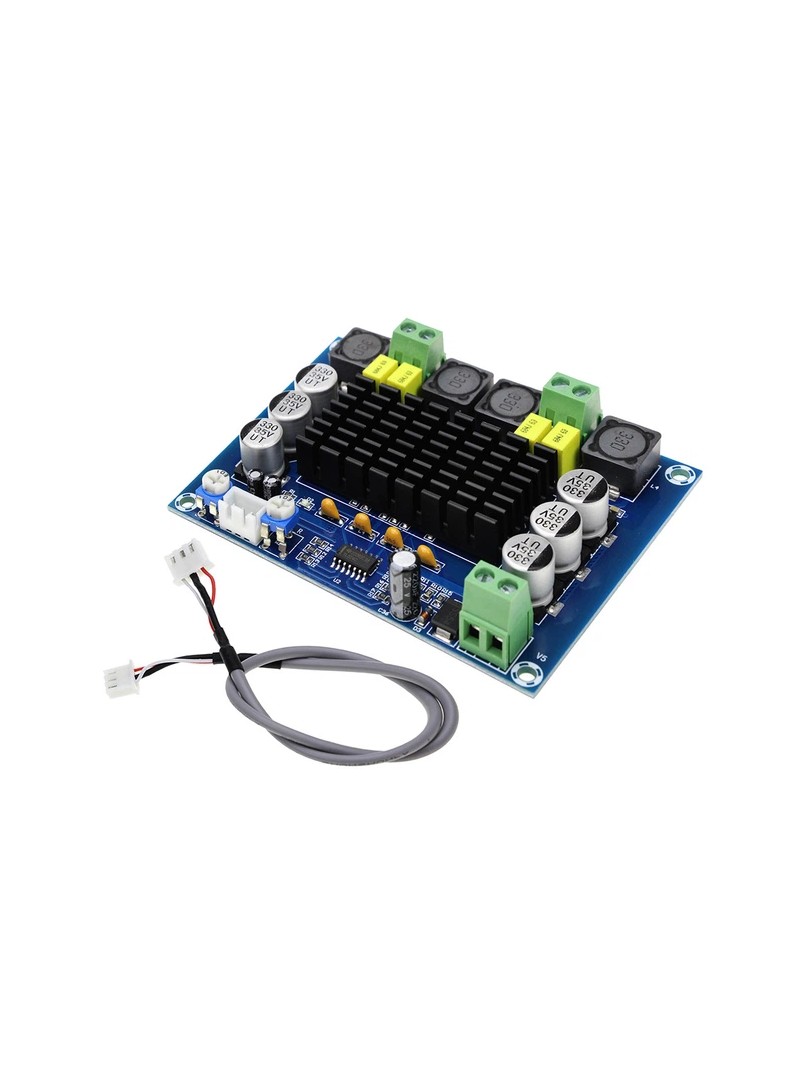

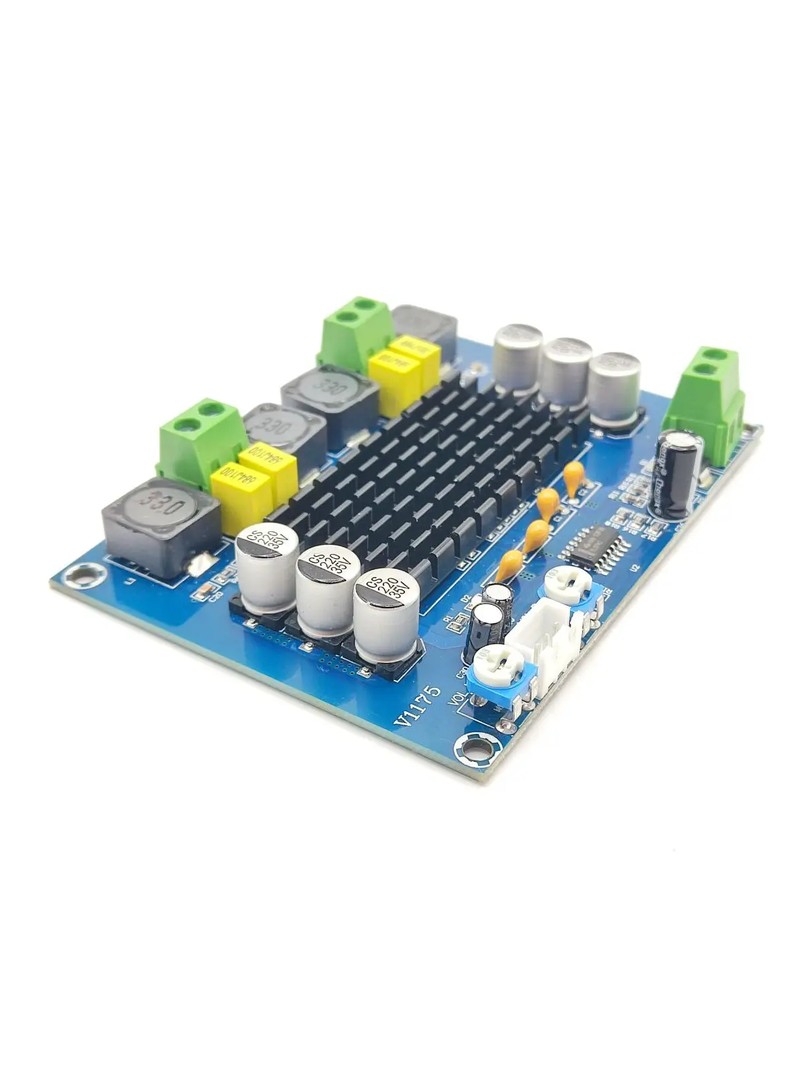

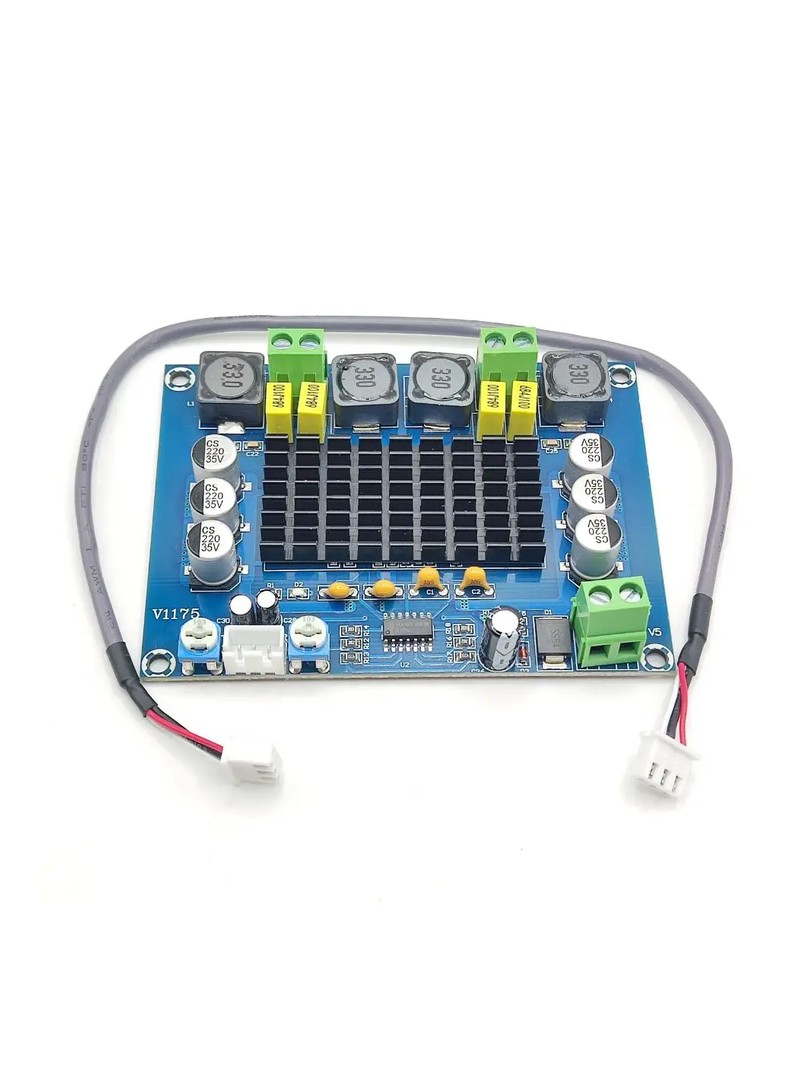

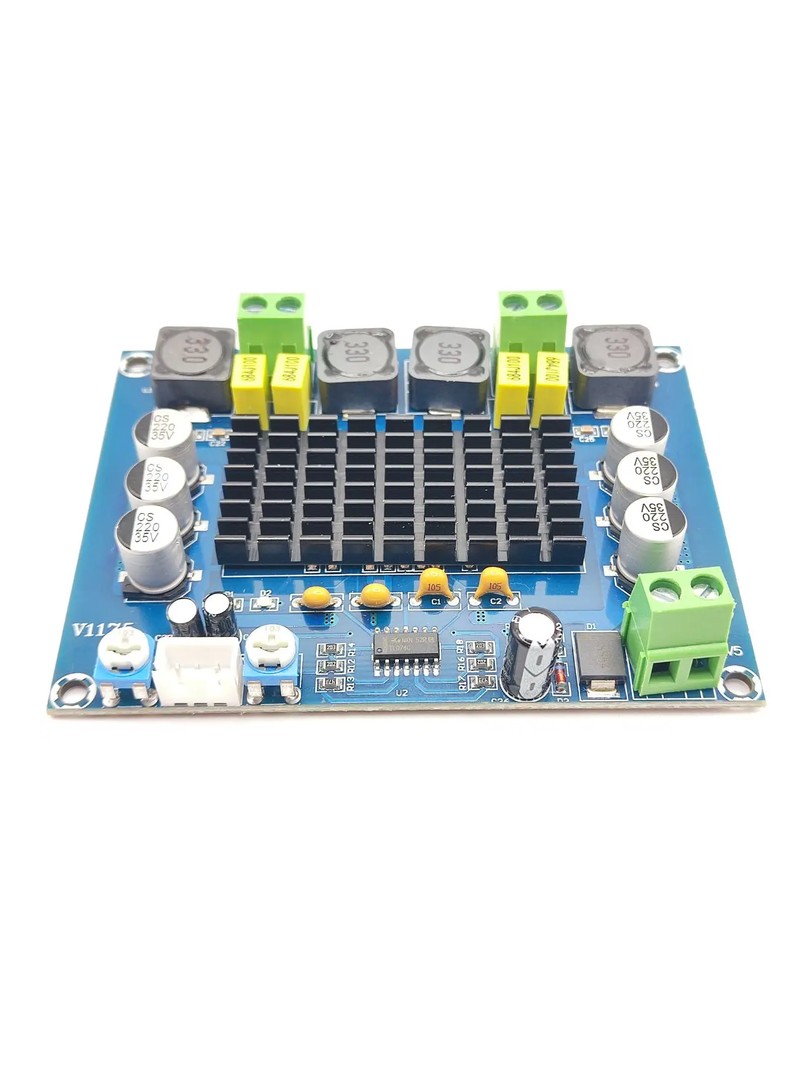

1 × Płytka wzmacniacza cyfrowego XH-M543 TPA3116D2

1 × Kabel połączeniowy

Moduł XH-M543 łączy wysoką moc wyjściową z efektywnością energetyczną charakterystyczną dla klasy D oraz niskim poziomem zniekształceń. Kompaktowa konstrukcja i wbudowany regulator głośności czynią go praktycznym rozwiązaniem w projektach wymagających wzmocnienia sygnału audio o parametrach techniczny.
