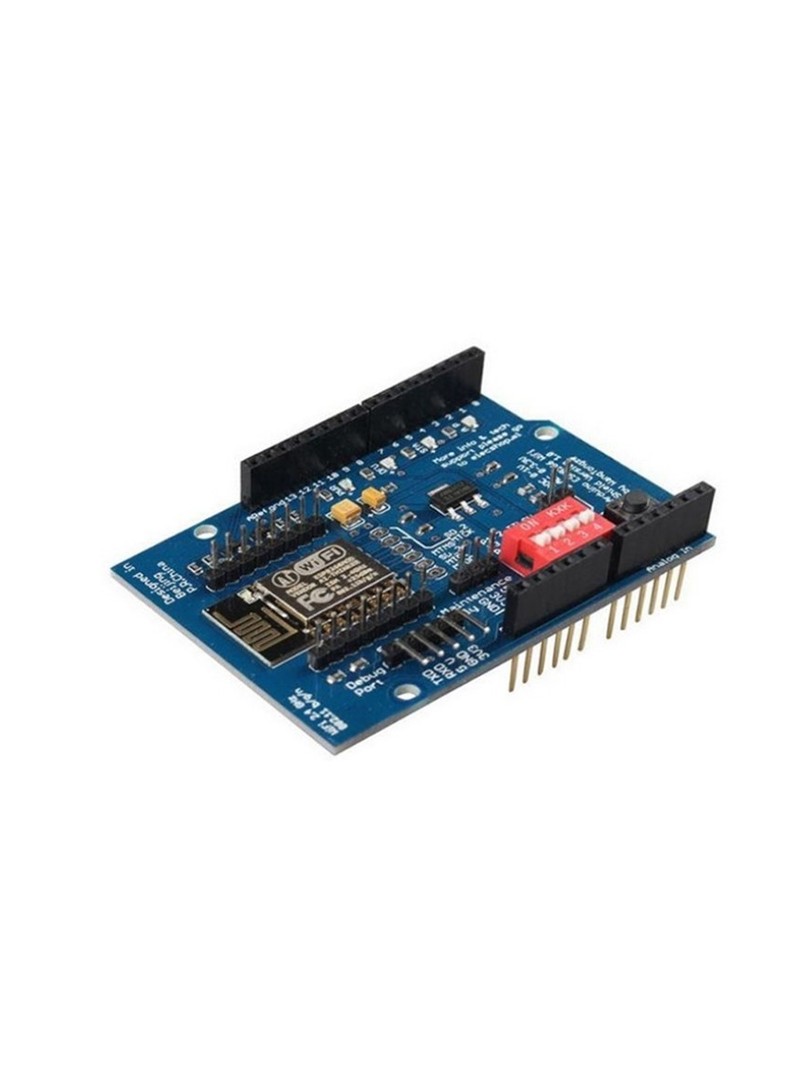

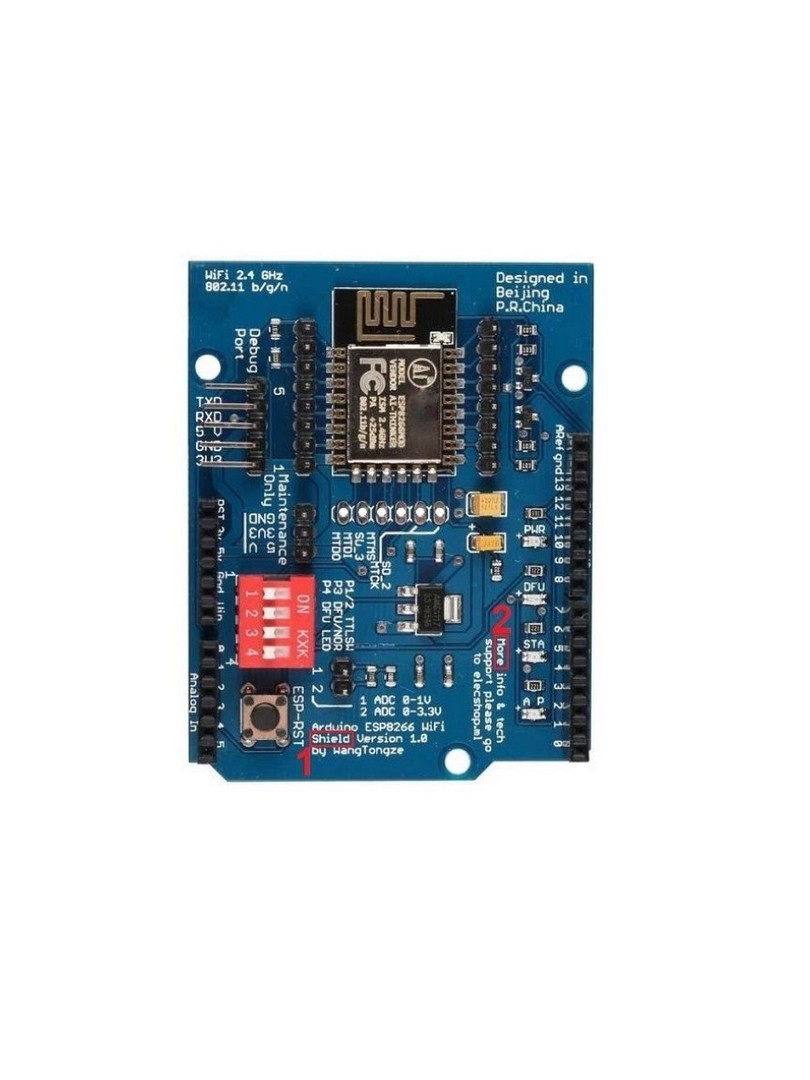

ProRock ESP8266 Serial WiFi Expansion Board Module to płytka rozszerzeń WiFi oparta na module ESP-12E, przeznaczona do integracji z platformą Arduino. Dzięki formatowi shield umożliwia bezpośrednie montowanie na płytce Arduino bez konieczności skomplikowanego okablowania. Moduł może pracować jako shield WiFi dla Arduino lub jako autonomiczna płytka rozwojowa ESP8266 z pełnym wyprowadzeniem wszystkich pinów ESP-12E.

Urządzenie obsługuje programowanie przez interfejs USB serial oraz bezprzewodową aktualizację oprogramowania układowego OTA. Przełączniki DIP umożliwiają konfigurację trybu pracy modułu. Płytka jest kompatybilna z Arduino IDE po zainstalowaniu pakietu płytek ESP8266.

Główne cechy

Moduł ESP-12E: zintegrowany układ ESP8266 SoC z wbudowanym stosem TCP/IP

Format shield Arduino: bezpośrednie montowanie na płytce Arduino bez dodatkowego okablowania

Przełączniki DIP: konfiguracja trybu pracy modułu za pomocą przełączników na płytce

Autonomiczna praca: pełne wyprowadzenie pinów ESP-12E umożliwiające niezależne wykorzystanie modułu

Programowanie OTA: możliwość bezprzewodowej aktualizacji oprogramowania układowego

Wsparcie funkcji GPIO: piny obsługują PWM, I2C, One-Wire oraz przerwania (z wyjątkiem D0)

Zasada działania

Moduł wykorzystuje układ ESP8266 z rdzeniem RISC wykonującym kod użytkownika oraz stos protokołów WiFi. Komunikacja między Arduino a ESP8266 odbywa się przez interfejs UART. Urządzenie może pracować w trzech trybach WiFi: jako punkt dostępowy (Access Point), stacja (Station) lub jednocześnie w obu trybach. Funkcja OTA umożliwia aktualizację oprogramowania układowego przez sieć WiFi po odpowiedniej konfiguracji w kodzie.

Specyfikacja techniczna

Architektura procesora: 32-bit RISC

Częstotliwość taktowania CPU: 80MHz / 160MHz

Pamięć Flash: 32MB

Pamięć RAM instrukcji: 64kB

Pamięć RAM danych: 96kB

Standard bezprzewodowy: 802.11 b/g/n

Tryby WiFi: AP / Station / AP + Station

Cyfrowe piny I/O: 11

Wejście analogowe: 1 kanał

Rozdzielczość ADC: 10-bit

Funkcje GPIO: przerwania, PWM, I2C, One-Wire (z wyjątkiem D0)

Metody programowania: USB serial / OTA

Kompatybilność: Arduino IDE oraz moduły kompatybilne z Arduino

Wyprowadzenia (Pinout)

Piny cyfrowe: D0–D10

Pin analogowy: A0

UART: TX / RX do komunikacji z Arduino

Zasilanie: 3.3V, 5V, GND

Przełączniki DIP: wybór trybu pracy

Uwagi

Przed użyciem należy skonfigurować przełączniki DIP zgodnie z wybranym trybem pracy modułu.

Należy zapewnić zgodność poziomów logicznych podczas łączenia z płytkami Arduino.

Podczas programowania przez USB należy używać stałe zasilania USB.

W przypadku autonomicznej pracy modułu należy zapewnić stabilizowane zasilanie 3.3V.

Typowe zastosowania

Projekty sieciowe WiFi dla Arduino

Integracja czujników w systemach IoT

Systemy zdalnego monitorowania

Prototypy systemów automatyki bezprzewodowej

Edukacyjne eksperymenty z WiFi

Zawartość zestawu

1 × ProRock ESP8266 Serial WiFi Expansion Board Module for Arduino

ProRock ESP8266 Serial WiFi Expansion Shield stanowi uporządkowane rozwiązanie umożliwiające dodanie funkcjonalności WiFi do projektów Arduino bez konieczności skomplikowanego zewnętrznego okablowania.
