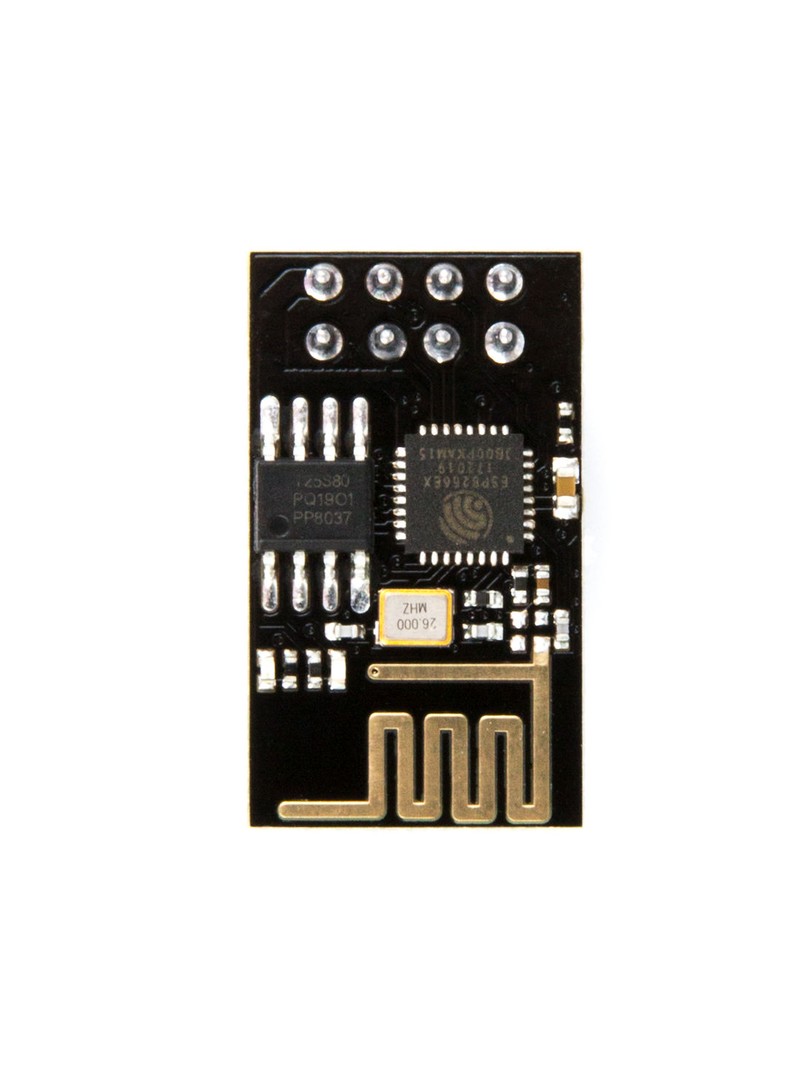

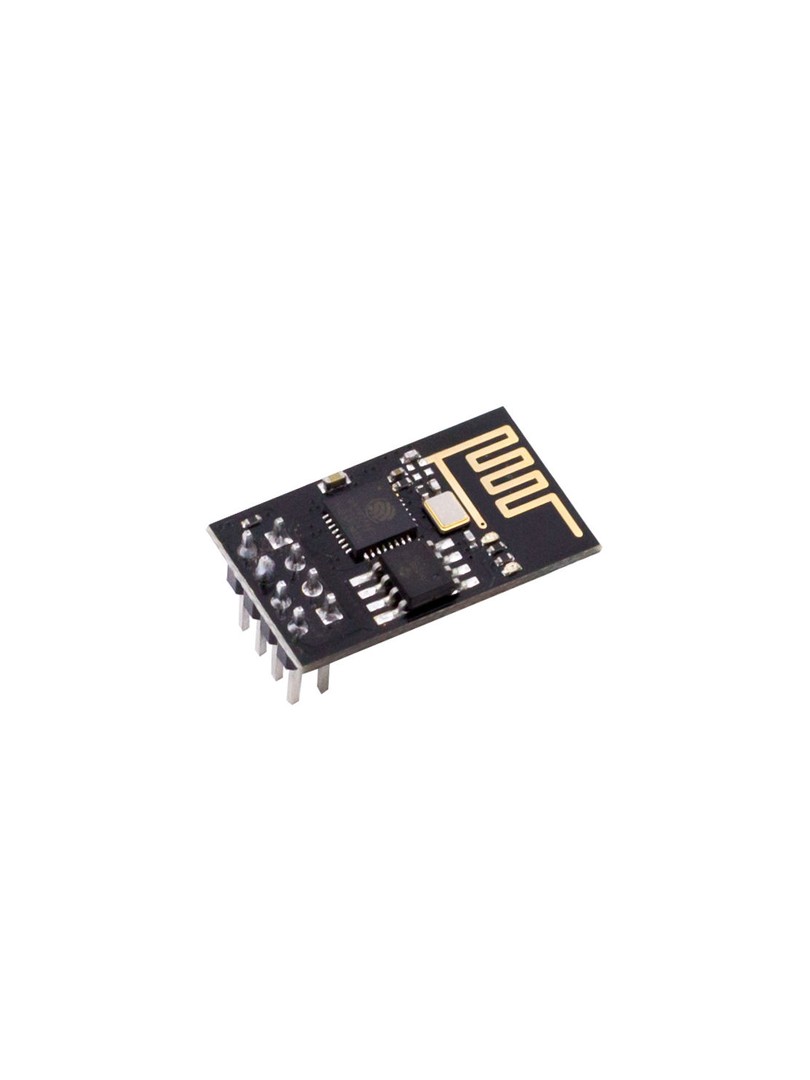

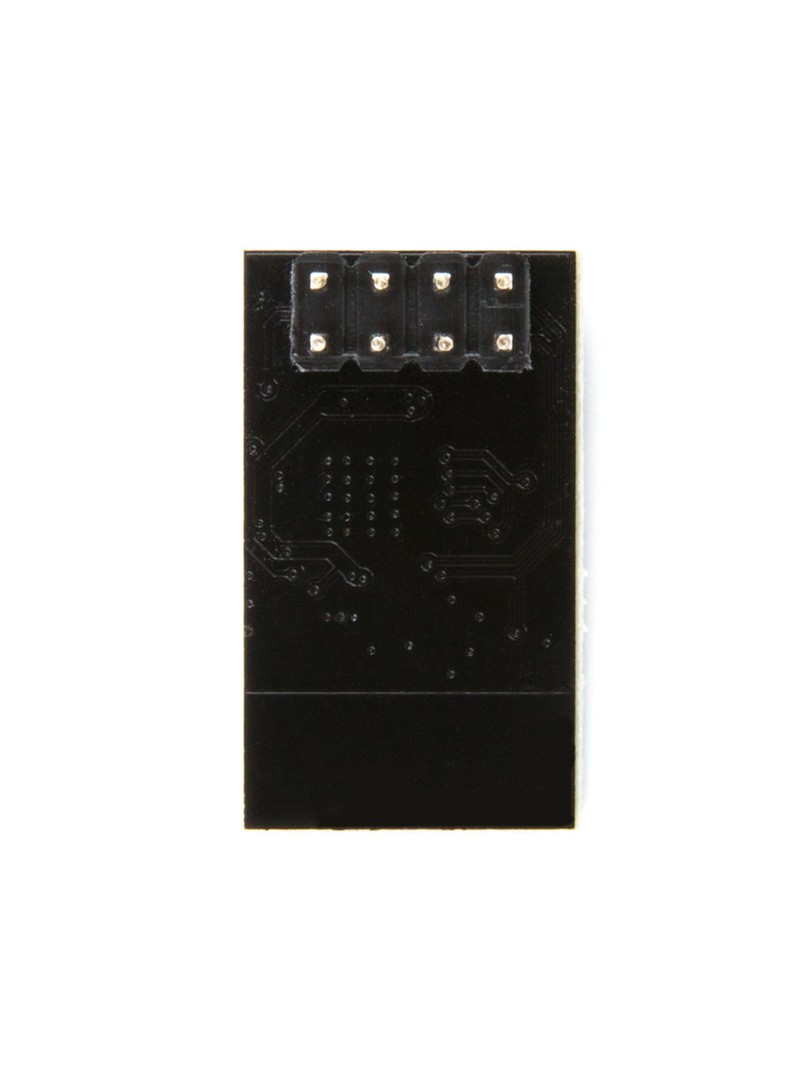

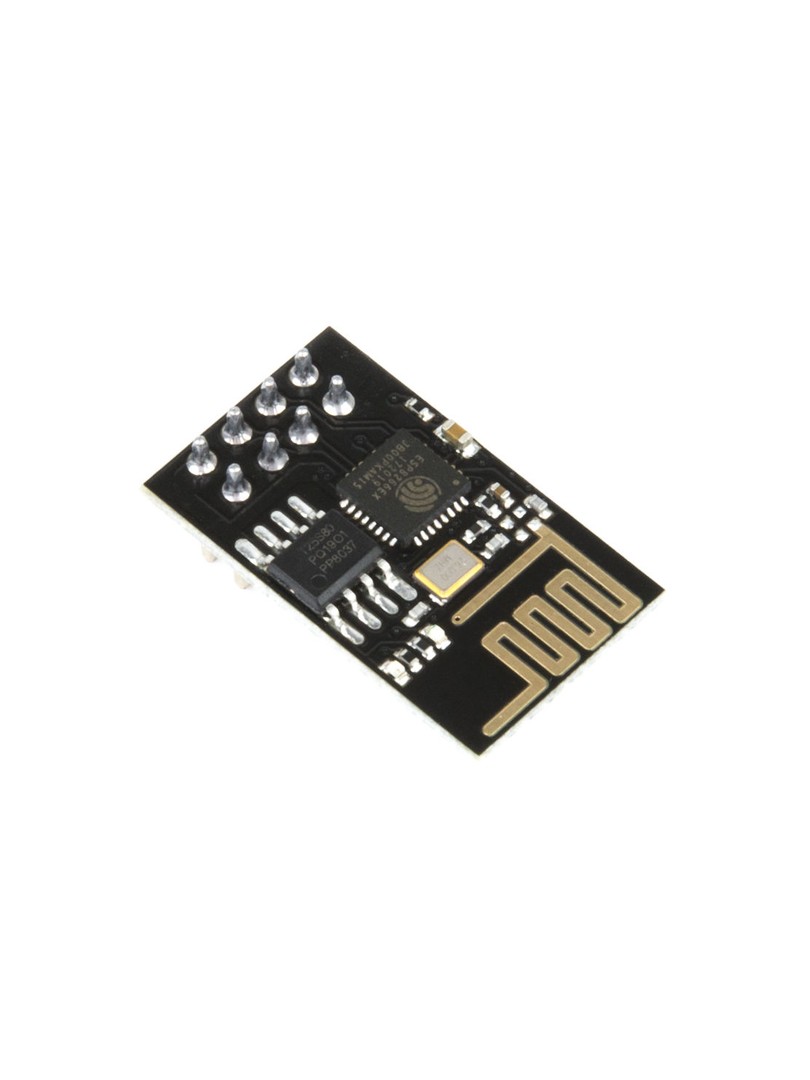

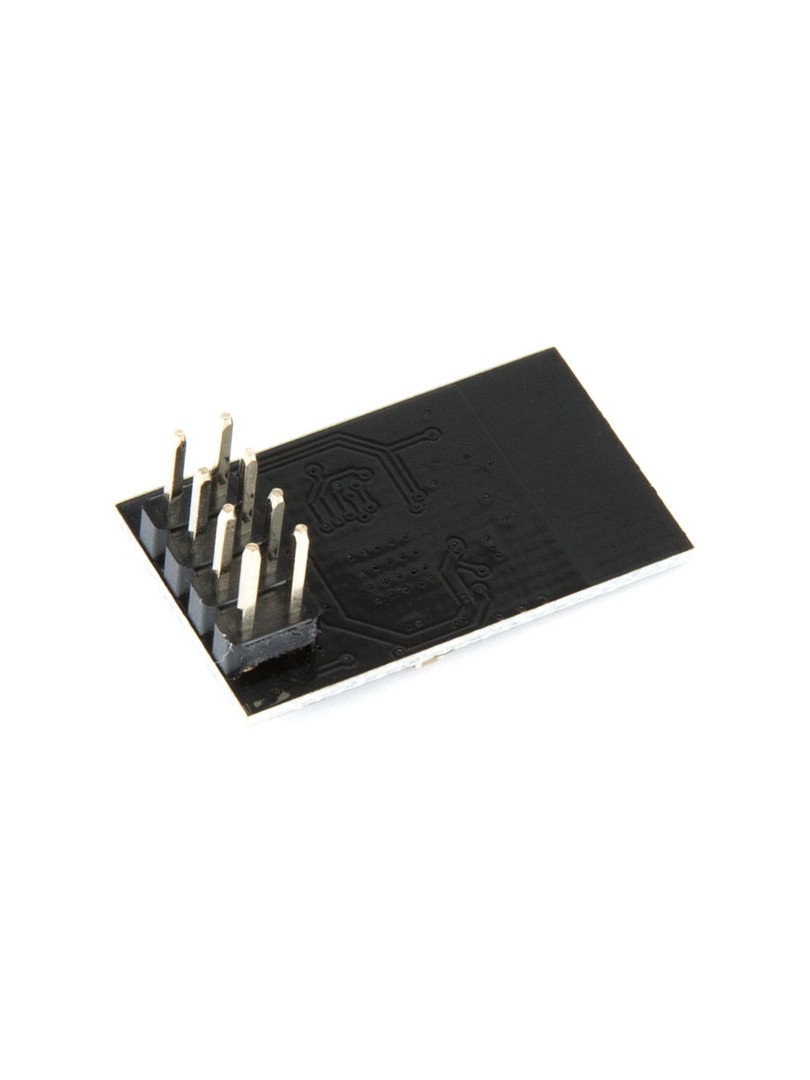

Moduł ESP-01 oparty na układzie ESP8266 zapewnia bezprzewodową łączność WiFi dla mikrokontrolerów i systemów wbudowanych. Dzięki zintegrowanemu stosowi TCP/IP oraz sterowaniu przez interfejs UART za pomocą komend AT, moduł umożliwia szybką integrację funkcji sieciowych bez konieczności obsługi protokołów komunikacyjnych przez mikrokoler hosta.

Moduł przeznaczony jest dla projektów IoT, inteligentnych urządzeń domowych oraz systemów wymagających mostka szeregowego WiFi-UART. Oferuje tryby pracy jako punkt dostępowy, klient sieci lub połączenie obu trybów jednocześnie.

Główne cechy

Zintegrowany stos TCP/IP: obsługa komunikacji sieciowej realizowana bezpośrednio przez moduł

Sterowanie komendami AT: konfiguracja i transfer danych przez interfejs szeregowy UART

Elastyczne tryby pracy: działanie jako klient sieci, punkt dostępowy lub tryb mieszany

Kompaktowa konstrukcja: małe wymiary umożliwiają montaż w ograniczonej przestrzeni

Dostęp do pinów GPIO: możliwość realizacji prostych zadań sterujących

Zasada działania

Mikrokoler hosta komunikuje się z modułem przez interfejs UART, wysyłając komendy AT w celu konfiguracji połączenia WiFi oraz zarządzania transmisją danych. Moduł samodzielnie obsługuje protokoły sieciowe, a dane użytkowe są przekazywane przez łącze szeregowe pomiędzy hostem a modułem.

Specyfikacja techniczna

Typ produktu: moduł WiFi szeregowy

Układ: ESP8266

Pamięć Flash: 1 MB

Standard WiFi: 802.11 b/g/n

Tryby pracy: AP / STA / AP+STA

Oprogramowanie: zestaw komend AT

Interfejsy: UART, SPI, SDIO

Napięcie zasilania: 3,3 V

Poziom logiczny: 3,3 V (nie toleruje 5 V)

Rozstaw pinów: 2,54 mm

Liczba pinów: 8

Wymiary modułu: 24,8 × 14,3 mm

Wyprowadzenia (Pinout)

VCC: wejście zasilania

GND: masa

TXD: wyjście UART do hosta

RXD: wejście UART z hosta

EN / CH_PD: sygnał aktywacji modułu

RST: reset

GPIO0: pin ogólnego przeznaczenia

GPIO2: pin ogólnego przeznaczenia

Uwagi

Wymagane jest stałe zasilanie regulowane oraz zastosowanie kondensatora odsprzęgającego w pobliżu pinów zasilania.

Przy podłączaniu do mikrokontrolerów pracujących przy wyższym napięciu logicznym należy użyć konwertera poziomów logicznych.

Obszar anteny powinien pozostać nieosłonięty w celu zapewnienia lepszej sprawny bezprzewodowej.

Typowe zastosowania

Dodawanie łączności WiFi do mikrokontrolerów

Bezprzewodowe łącza szeregowe i mostki UART-WiFi

Czujniki IoT i węzły inteligentnego domu

Zawartość zestawu

1 × Moduł WiFi ESP-01 ESP8266 1 MB

Moduł ESP-01 ESP8266 stanowi praktyczne rozwiązanie dla systemów wbudowanych wymagających dodania funkcji sieciowych WiFi przez prosty interfejs szeregowy UART.

ProRock WiFi ESP8266 1MB AT Commands AP/STA/UART

Moduł WiFi ESP-01 ESP8266 1MB UART AT Commands AP/STA dla Arduino

ESP8266 | 1 MB Flash | 802.11 b/g/n | UART | 3,3 V | 8 pinów | 24,8 × 14,3 mm
