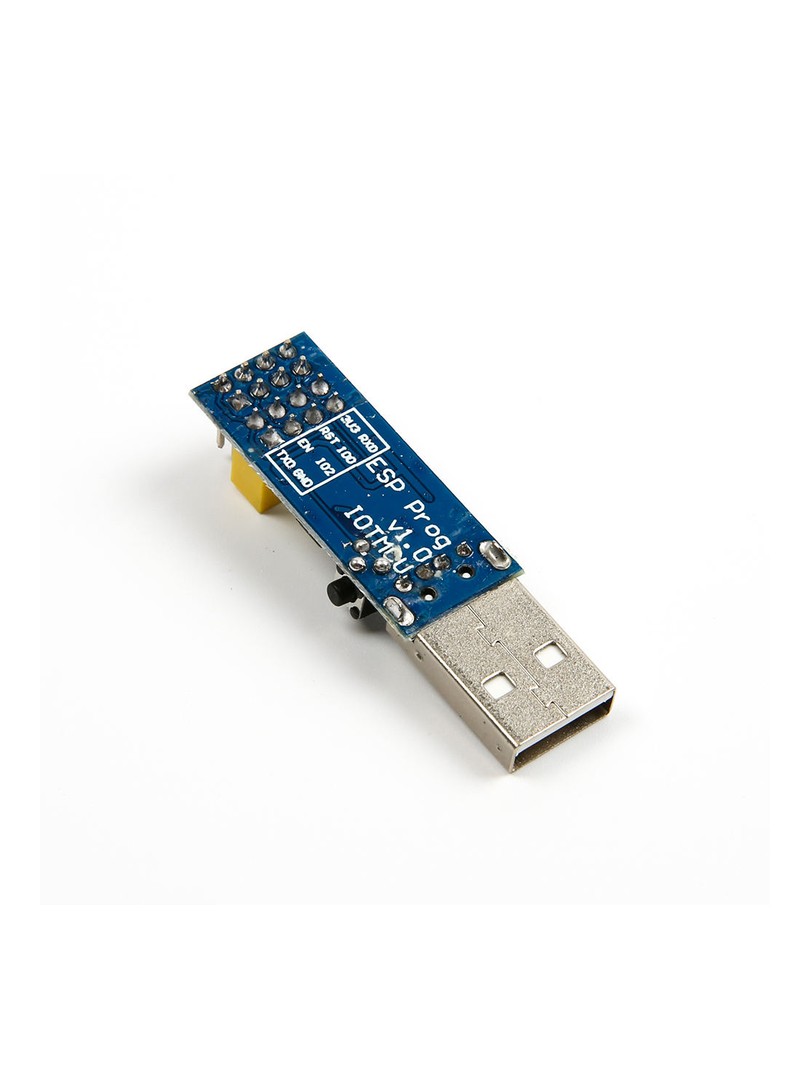

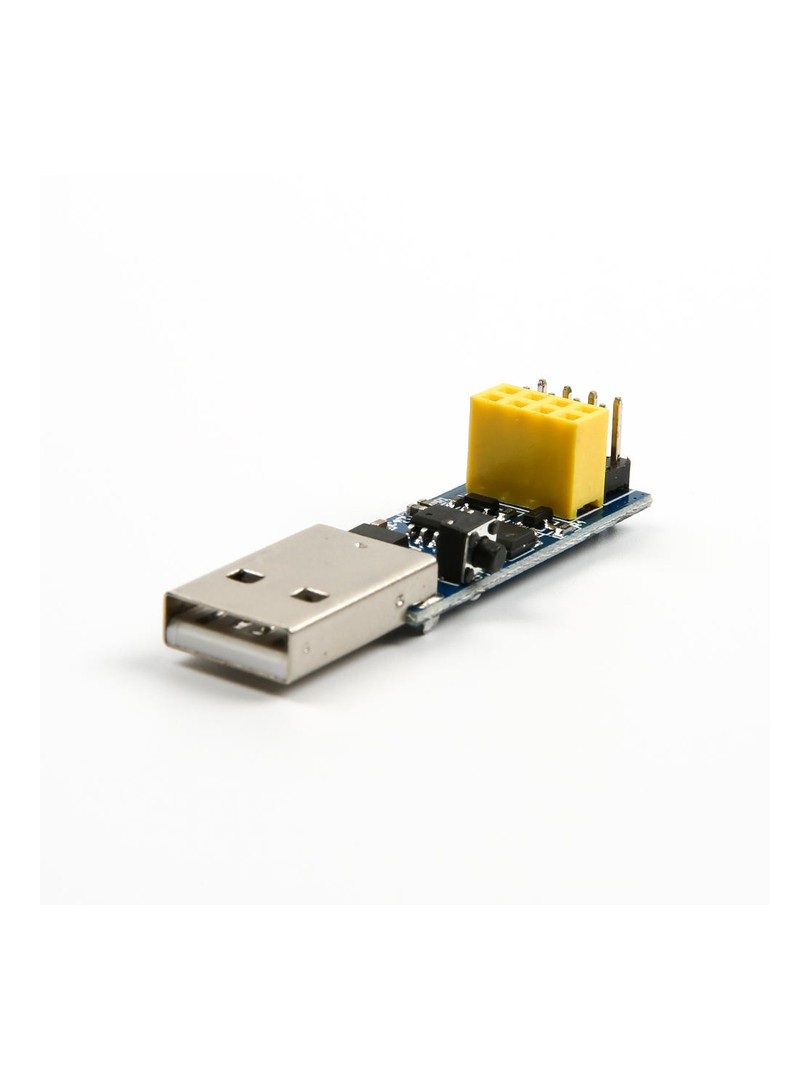

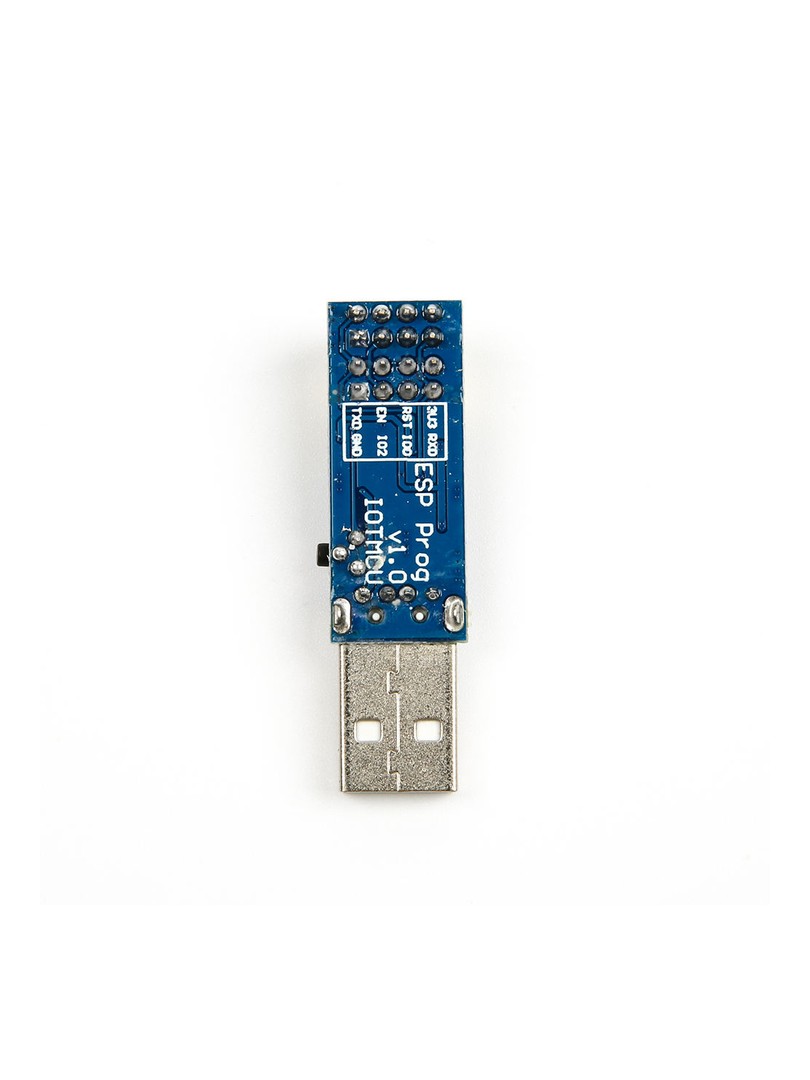

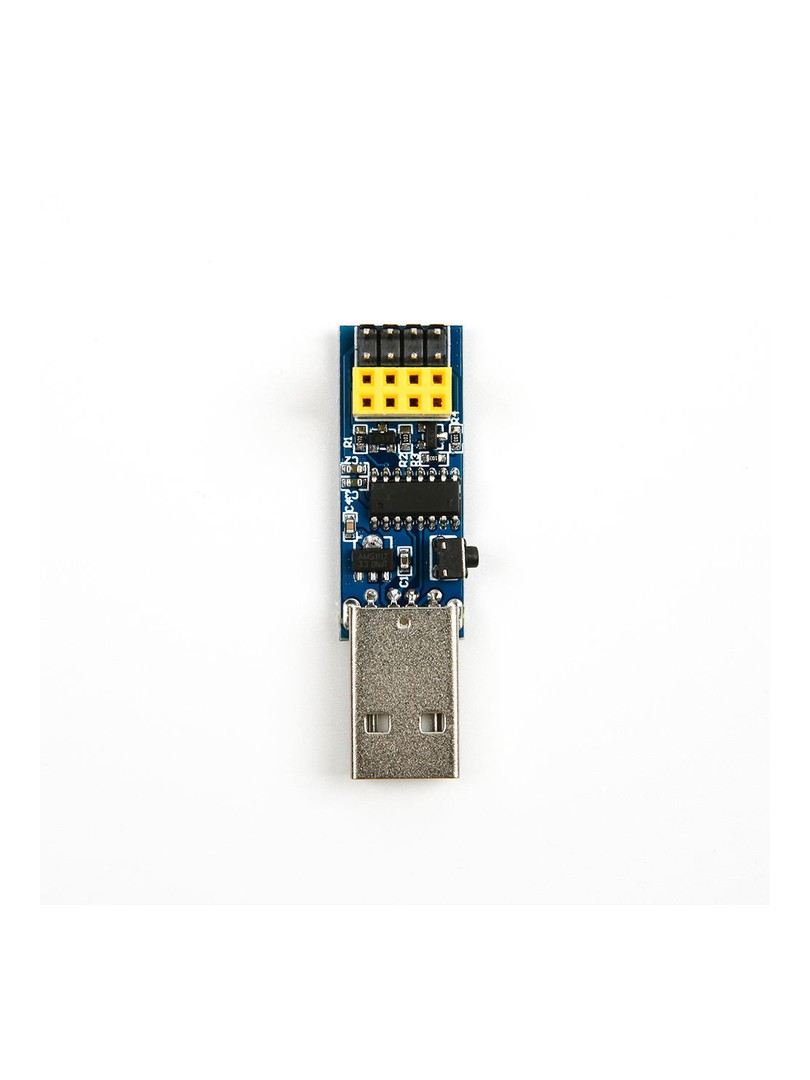

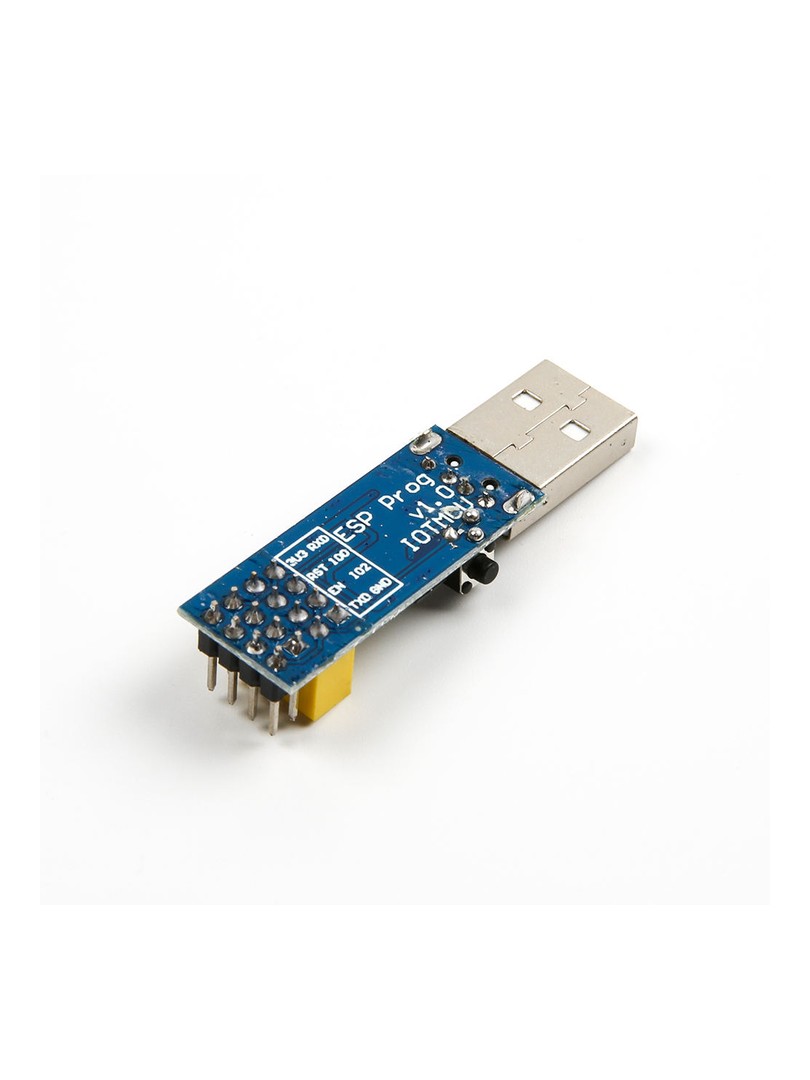

Adapter programowania ProRock CH340C to kompaktowa płytka USB-to-Serial przeznaczona do wgrywania firmware oraz debugowania modułów ESP8266 w wariantach ESP-01 i ESP-01S. Urządzenie wyposażono w konwerter CH340C oraz układ automatycznego przełączania w tryb programowania, co eliminuje konieczność ręcznego wciskania przycisków podczas flashowania.

Adapter znajduje zastosowanie w prototypowaniu systemów IoT, nauce programowania mikrokontrolerów ESP8266 oraz szybkim testowaniu i aktualizacji oprogramowania wbudowanego. Gniazdo żeńskie umożliwia bezpośrednie podłączenie modułu, a wbudowany przycisk reset usprawnia proces debugowania.

Główne cechy

Interfejs USB-to-Serial: umożliwia bezpośrednie programowanie i komunikację szeregową z modułami ESP-01 i ESP-01S

Automatyczny tryb pobierania: układ sterujący sygnałami boot powoduje automatyczne przejście w tryb flashowania bez ręcznej interwencji

Zintegrowane gniazdo modułu: złącza żeńskie pozwalają na szybkie podłączenie i odłączenie modułu ESP

Przycisk resetu: umożliwia wygodne restartowanie modułu podczas testów i debugowania

Kompaktowa konstrukcja: niewielkie wymiary ułatwiają przenoszenie i integrację w stanowiskach deweloperskich

Konwerter CH340C: zapewnia stałe komunikację szeregową między komputerem a modułem ESP8266

Zasada działania

Adapter po podłączeniu do portu USB komputera jest rozpoznawany jako port szeregowy COM dzięki układowi CH340C. Wbudowany obwód automatycznego pobierania kontroluje linie GPIO0 i RESET modułu ESP-01/ESP-01S, wymuszając przejście w tryb programowania podczas inicjalizacji połączenia z narzędziem flashującym. Komunikacja UART umożliwia transfer firmware oraz wymianę poleceń AT. Przycisk reset pozwala na wielokrotne restartowanie modułu bez odłączania zasilania.

Specyfikacja techniczna

Typ produktu: adapter programowania USB do modułów ESP8266 ESP-01/ESP-01S

Napięcie zasilania: DC 5V (z portu USB)

Konwerter USB-to-Serial: CH340C

Kompatybilne moduły: ESP8266 ESP-01, ESP-01S

Funkcje programowania: automatyczny obwód pobierania, obsługa debugowania szeregowego

Elementy sterujące: przycisk reset

Typ złącza: gniazdo żeńskie dla modułów ESP-01/ESP-01S

Wyprowadzenia (Pinout)

Gniazdo ESP-01/ESP-01S: interfejs plug-in z wewnętrznie rozłożonymi liniami UART i sygnałami boot

Port USB: połączenie z komputerem zapewniające zasilanie i komunikację szeregową

Przycisk RESET: sterowanie resetem modułu

Uwagi

Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.

W przypadku niektórych systemów operacyjnych wymagana jest instalacja sterownika CH340G.

Do programowania wymagany jest komputer z zainstalowanym Arduino IDE.

Adapter przeznaczony jest wyłącznie dla modułów ESP-01 i ESP-01S — nie jest kompatybilny z innymi płytkami deweloperskimi ESP8266.

Automatyczny tryb pobierania eliminuje konieczność wciskania przycisków podczas wgrywania oprogramowania.

Należy używać narzędzi flashujących obsługujących wgrywanie szeregowe dla układów ESP8266.

Moduł ESP-01/ESP-01S należy włożyć w odpowiedniej orientacji, aby uniknąć uszkodzenia.

Typowe zastosowania

Wgrywanie firmware do modułów ESP-01 i ESP-01S

Debugowanie poleceń AT w układach ESP8266

Prototypowanie urządzeń IoT z wykorzystaniem serii ESP-01

Szybkie testy i aktualizacje oprogramowania wbudowanego

Edukacyjne projekty rozwojowe z mikrokontrolerami ESP8266

Zawartość zestawu

1 × Adapter programowania ProRock CH340C do modułów ESP8266 ESP-01/ESP-01S

Adapter ProRock CH340C oferuje wygodny interfejs USB-to-Serial z automatycznym sterowaniem trybem programowania, znacząco przyspieszając proces flashowania i debugowania firmware w modułach ESP8266 ESP-01 oraz ESP-01S.
