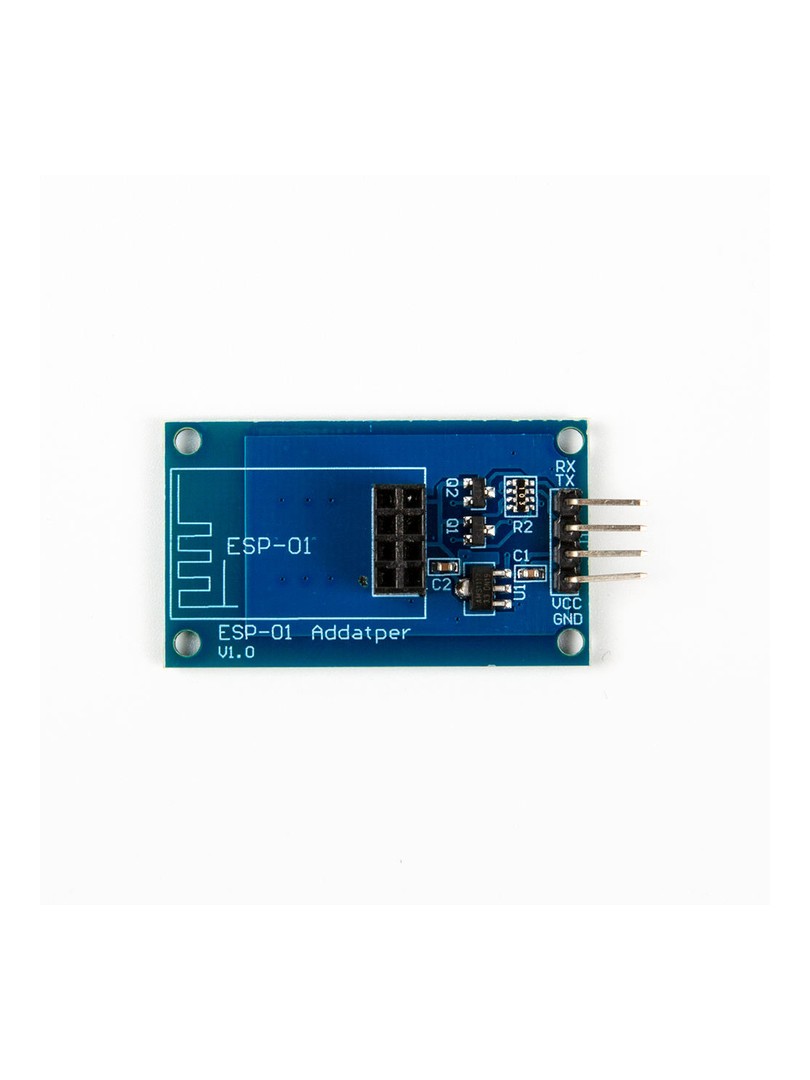

Adapter ProRock ESP-01 stanowi płytkę interfejsową ułatwiającą pracę z modułami WiFi ESP8266 ESP-01. Płytka dostarcza dedykowane gniazdo dla modułu oraz bezpośredni dostęp do linii komunikacji szeregowej. Konstrukcja zawiera wbudowany regulator napięcia oraz układ przełączania poziomów logicznych dla linii UART, co umożliwia współpracę zarówno z mikrokontrolerami zasilanymi napięciem 3.3 V, jak i 5 V.

Rozwiązanie przeznaczone jest dla projektantów prototypów, realizujących mosty UART-WiFi oraz integrujących moduły ESP-01 z platformami klasy Arduino w środowisku edukacyjnym i laboratoryjnym.

Główne cechy

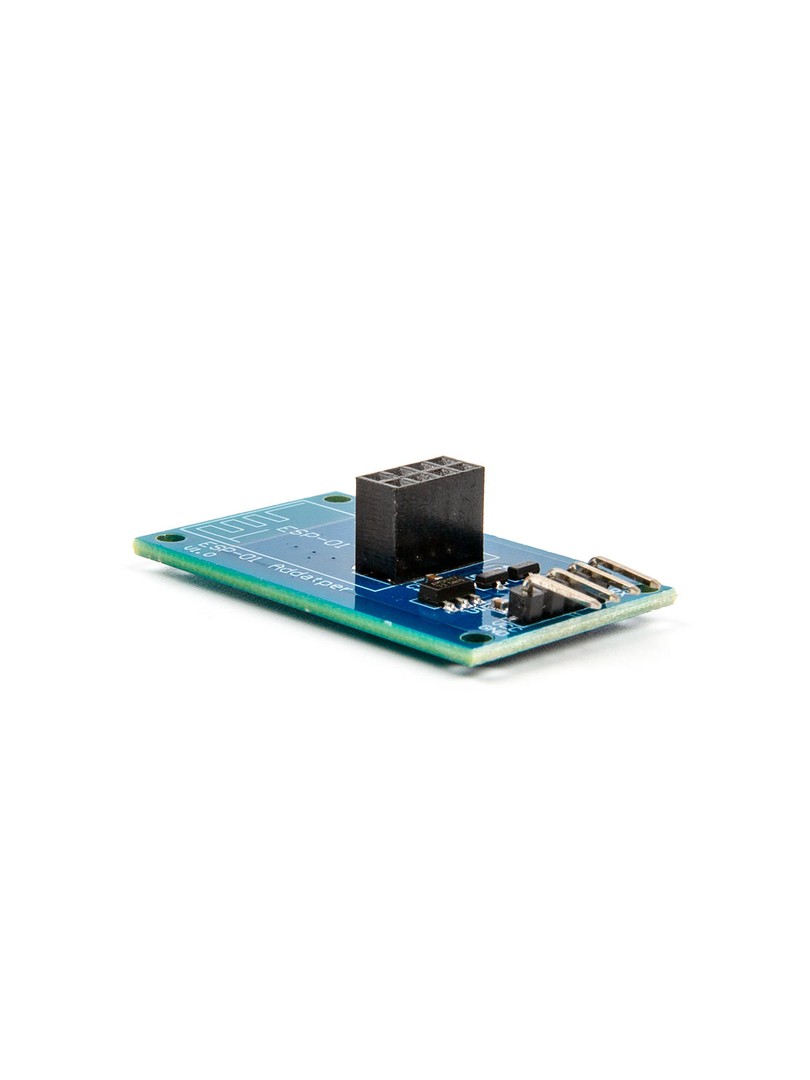

Gniazdo ESP-01: umożliwia szybki montaż i demontaż modułu bez lutowania

Regulator napięcia: dostarcza stałe napięcie zasilania dla modułu WiFi

Przełączanie poziomów UART: zapewnia bezpieczne połączenie linii TX/RX z kontrolerami pięciowoltowymi

Uproszczone prototypowanie: redukuje liczbę połączeń i minimalizuje ryzyko błędów podczas konfiguracji

Zasada działania

Regulator napięcia konwertuje napięcie wejściowe do stałe szyny 3.3 V zasilającej gniazdo ESP-01. Układ przełączania poziomów logicznych dostosowuje sygnały TX i RX do napięcia mikrokontrolera hosta. Linia CH_PD otrzymuje napięcie 3.3 V dla aktywacji modułu, natomiast linia reset pozostaje nieobsadzona zgodnie z założeniem konstrukcyjnym.

Specyfikacja techniczna

Typ produktu: adapter / breakout board dla ESP-01

Napięcie wejściowe: 4.5–5.5 V

Napięcie wyjściowe regulatora: 3.3 V

Kompatybilność poziomów logicznych: 3.3 V / 5 V

Prąd roboczy: 0–240 mA

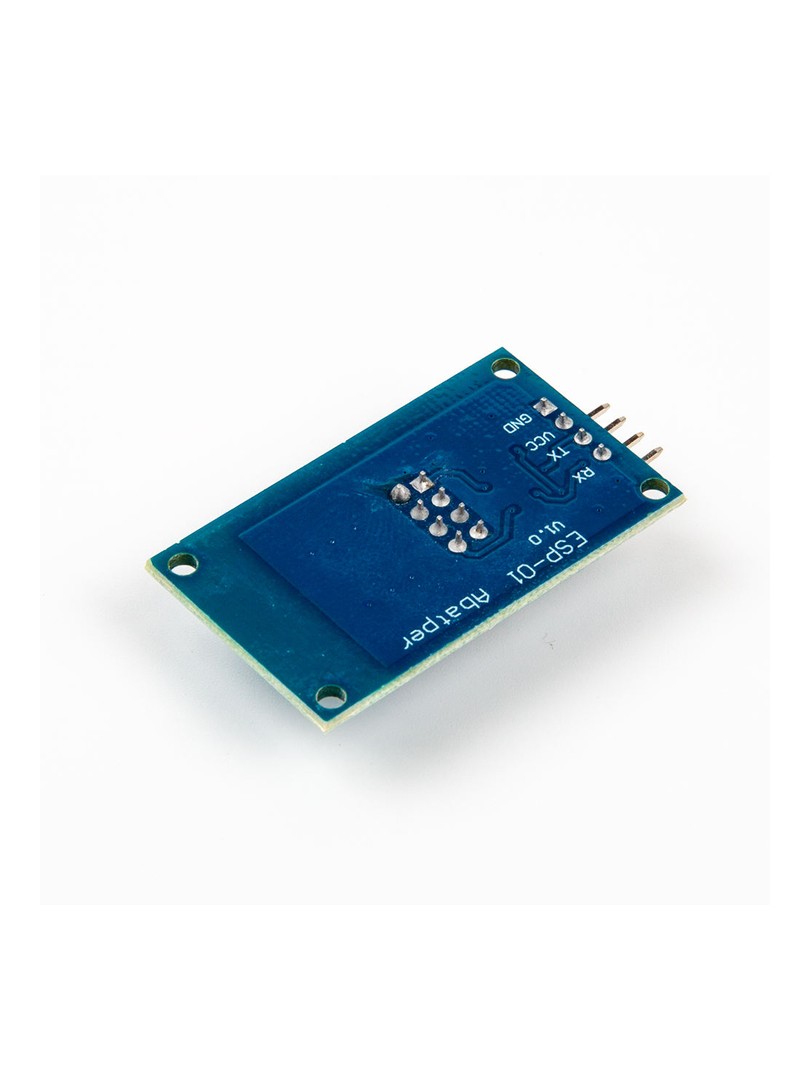

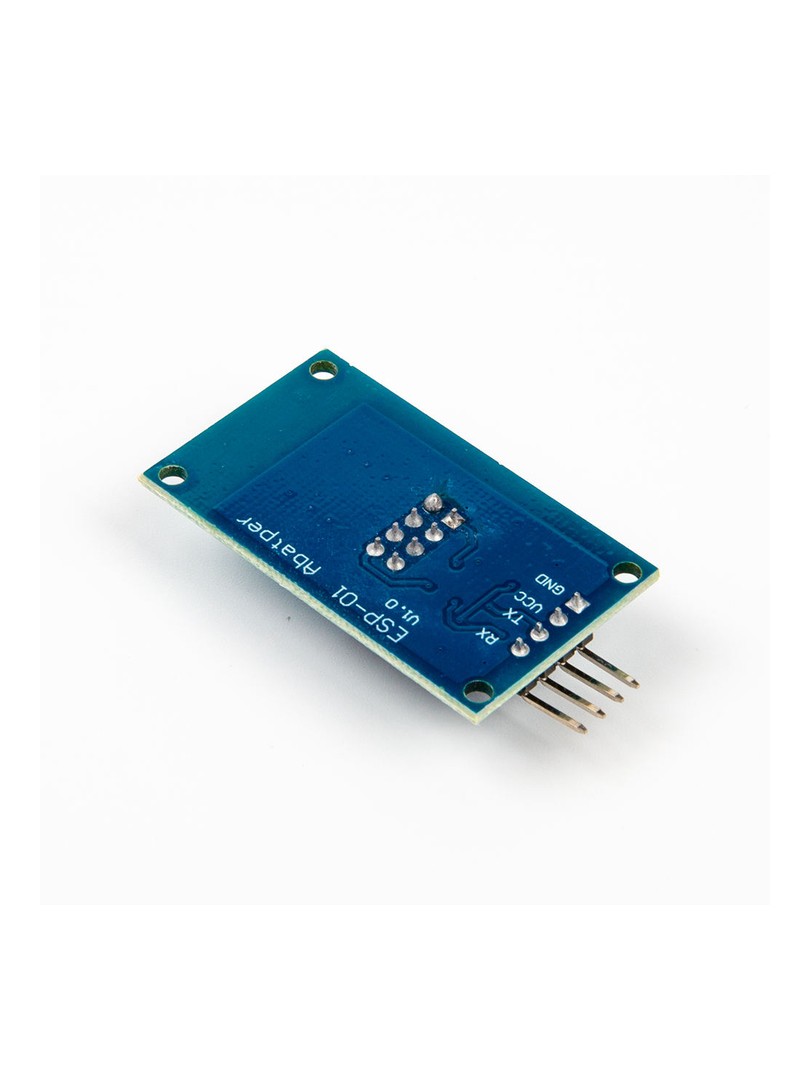

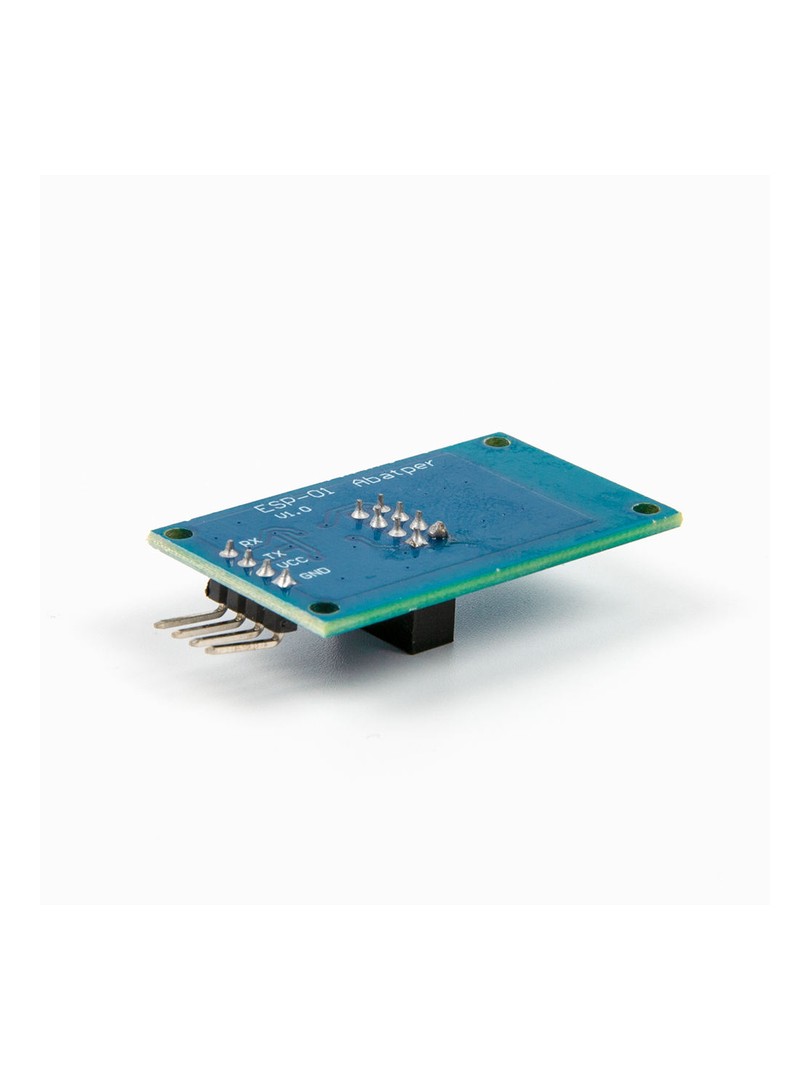

Wyprowadzenia (Pinout)

GND: masa

VCC: wejście zasilania

TX: transmisja UART

RX: odbiór UART

Uwagi

Moduł ESP-01 należy umieścić w gnieździe we właściwej orientacji, aby uniknąć uszkodzenia.

Linie UART wymagają skrzyżowania: TX hosta do RX modułu, RX hosta do TX modułu.

Podczas szczytów transmisji WiFi konieczne jest zastosowanie stałe źródła zasilania w celu uniknięcia spadków napięcia.

Typowe zastosowania

Prototypowanie i szybkie testy z modułem ESP-01

Realizacja mostów UART-WiFi

Integracja ESP-01 z kontrolerami klasy Arduino

Demonstracje edukacyjne i laboratoria IoT

Zawartość zestawu

1 × Adapter ProRock ESP-01 3.3V 5V

Adapter ProRock ESP-01 umożliwia bezpieczne i uporządkowane podłączenie modułu ESP-01 w środowiskach prototypowych o zróżnicowanych napięciach zasilania.
