ProRock WeMos D1 R2 WiFi ESP8266 NodeMCU 11 I/O 4MB Flash OTA

ProRock WeMos D1 R2 – płytka WiFi ESP8266 w formacie Arduino UNO z obsługą OTA

ESP8266EX 80 MHz | 11 GPIO | 4 MB Flash | WiFi 802.11 b/g/n | CH340G | OTA | kompatybilna z Arduino IDE

ProRock D1 R2 WiFi R3 to płytka rozwojowa oparta na procesorze ESP8266EX, zaprojektowana w formacie Arduino UNO z rozkładem pinów umożliwiającym podłączenie standardowych shield'ów. Moduł łączy klasyczny układ wyprowadzeń z wbudowaną łącznością WiFi, co umożliwia tworzenie projektów IoT z wykorzystaniem znanego środowiska programowania Arduino IDE.

Płytka obsługuje programowanie przez port USB oraz bezprzewodową aktualizację oprogramowania OTA. Wersja R2 wykorzystuje mapowanie pinów zgodne z konwencją NodeMCU, ułatwiając migrację projektów między platformami ESP8266.

Główne cechy

• Format Arduino UNO: rozmieszczenie goldpin'ów zgodne ze standardowymi shield'ami Arduino
• Wbudowane WiFi: moduł ESP8266 zapewnia łączność bezprzewodową dla projektów IoT
• Kompatybilność z Arduino IDE: programowanie przez USB z użyciem pakietów dla ESP8266
• Aktualizacja OTA: możliwość bezprzewodowego przesyłania firmware po wstępnej konfiguracji
• Stabilizator impulsowy: wbudowany zasilacz zapewnia napięcie wyjściowe przy różnych źródłach zasilania
• Dodatkowe otwory lutownicze: pole montażowe obok złączy dla lutowania pinów lub przewodów

Zasada działania

Rdzeń WiFi ESP8266EX wykonuje kod użytkownika i obsługuje stos TCP/IP dla komunikacji sieciowej. Układ CH340G pełni funkcję konwertera USB-UART umożliwiającego programowanie i debugowanie przez port szeregowy. Wyprowadzenia GPIO są doprowadzone do goldpin'ów w układzie Arduino UNO, co zapewnia łatwą integrację z modułami i shield'ami. Po początkowej konfiguracji przez USB możliwa jest bezprzewodowa aktualizacja oprogramowania metodą OTA.

Specyfikacja techniczna

• Typ produktu: płytka rozwojowa WiFi (format UNO)
• Mikrokontroler: ESP8266EX (32-bit)
• Częstotliwość taktowania: 80 MHz (do 160 MHz)
• Konwerter USB: CH340G
• Napięcie pracy: 3,3 V
• Pamięć Flash: 4 MB
• Cyfrowe wejścia/wyjścia: 11
• Wejścia analogowe: 1
• Komunikacja: I2C, Serial, SPI
• WiFi: wbudowane 802.11 b/g/n
• OTA: obsługiwane
• Zasilacz pokładowy: stabilizator impulsowy
• Maksymalne napięcie wejściowe: 24 V
• Napięcie wyjściowe zasilacza: 5 V
• Prąd wyjściowy zasilacza: 1 A

Wyprowadzenia (Pinout)

• D0–D8: cyfrowe piny GPIO
• RX / TX: interfejs szeregowy
• A0: wejście analogowe
• SDA / SCL: interfejs I2C (podłączone do D2 / D1)
• Port USB: programowanie i zasilanie
• Gniazdo DC: zewnętrzne zasilanie

Uwagi

• Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.
• W przypadku niektórych systemów operacyjnych wymagana jest instalacja sterownika CH340G.
• Oznaczenia na płytce mogą się różnić w zależności od partii produkcyjnej bez wpływu na funkcjonalność.
• Większość cyfrowych wejść/wyjść obsługuje PWM i przerwania z wyjątkiem określonych ograniczeń dla pinu D0.
• Płytka pracuje z logiką 3,3 V – należy upewnić się, że poziomy logiczne podłączanych peryferiów są kompatybilne.
• Niektóre piny w goldpin'ach są zduplikowane i połączone razem na PCB.

Typowe zastosowania

• Prototypy w formacie Arduino z obsługą WiFi
• Czujniki IoT i inteligentne sterowniki
• Robotyka i automatyka z użyciem shield'ów
• Zdalne monitorowanie i rejestracja danych
• Edukacyjne projekty z ESP8266

Zawartość zestawu

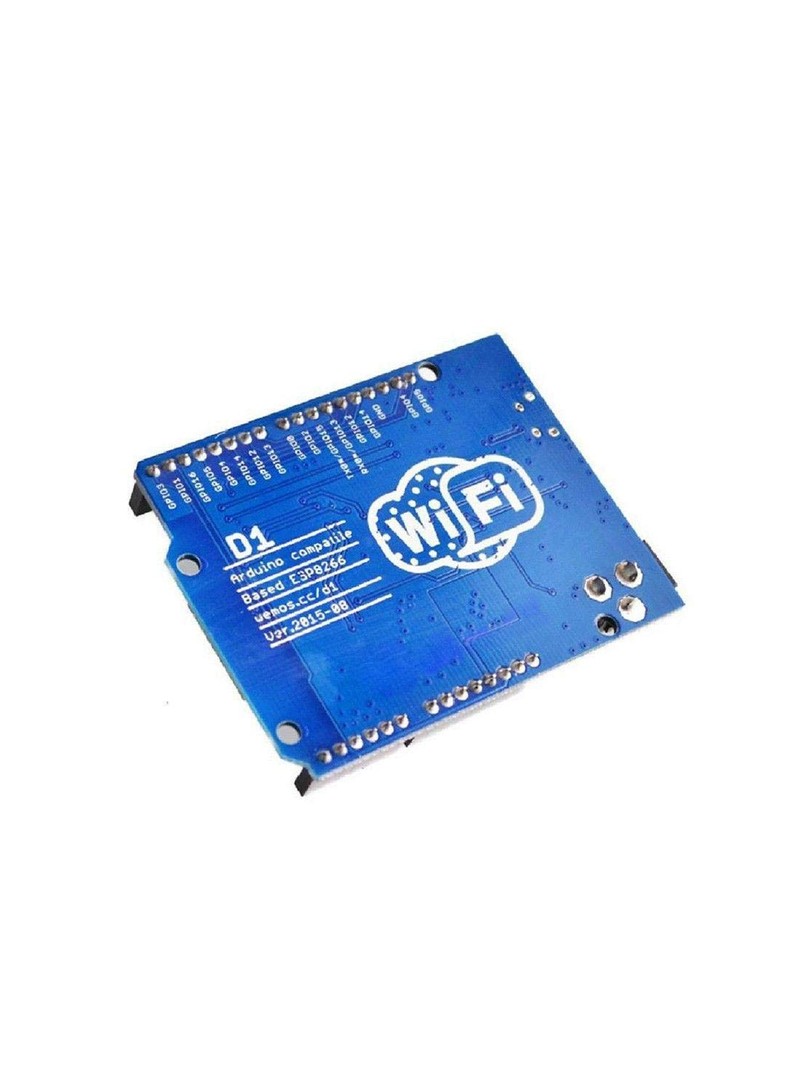

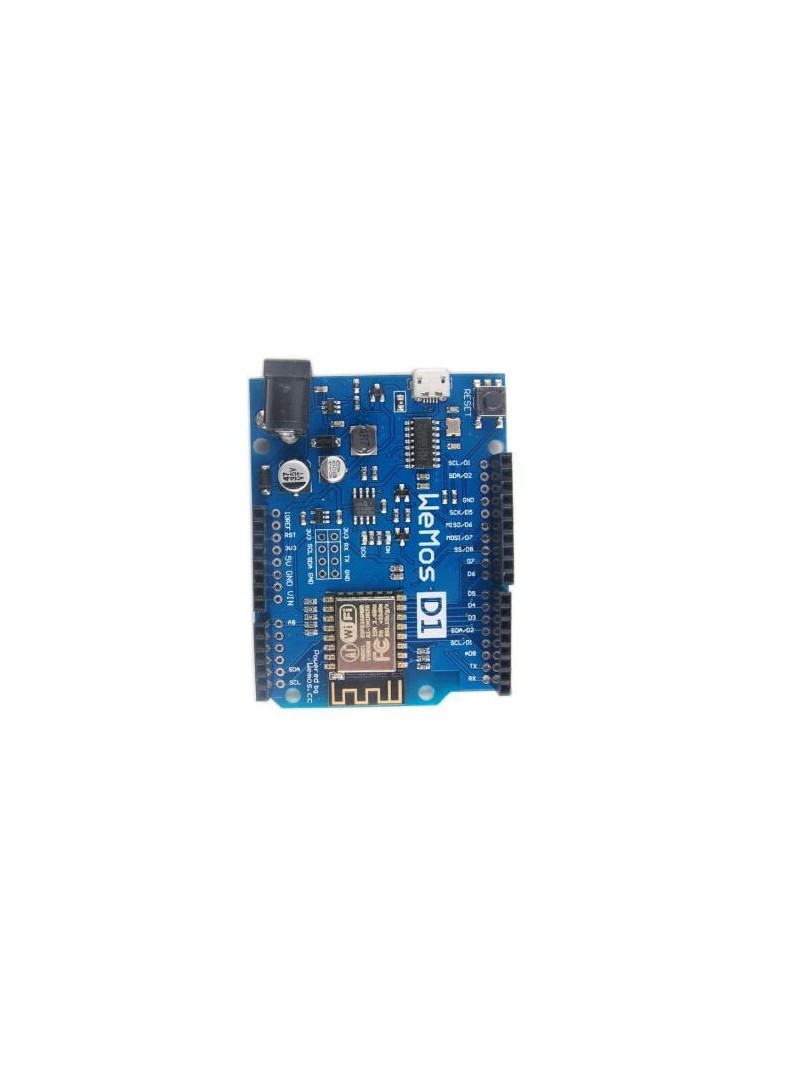

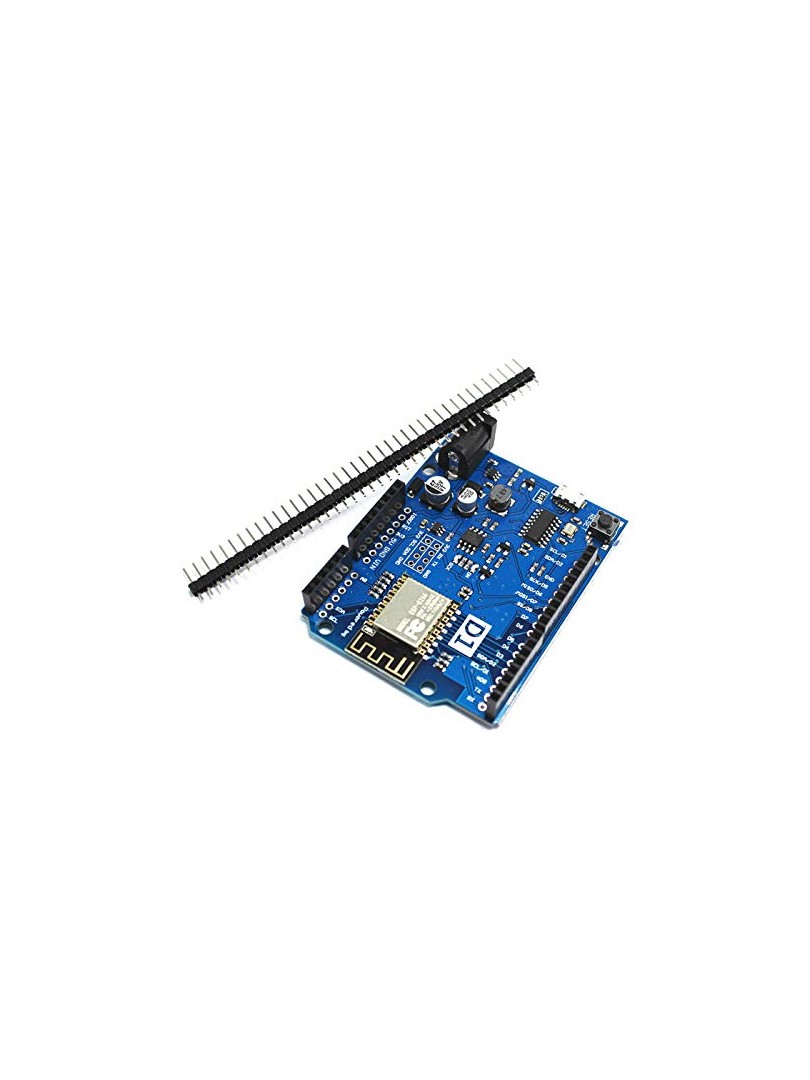

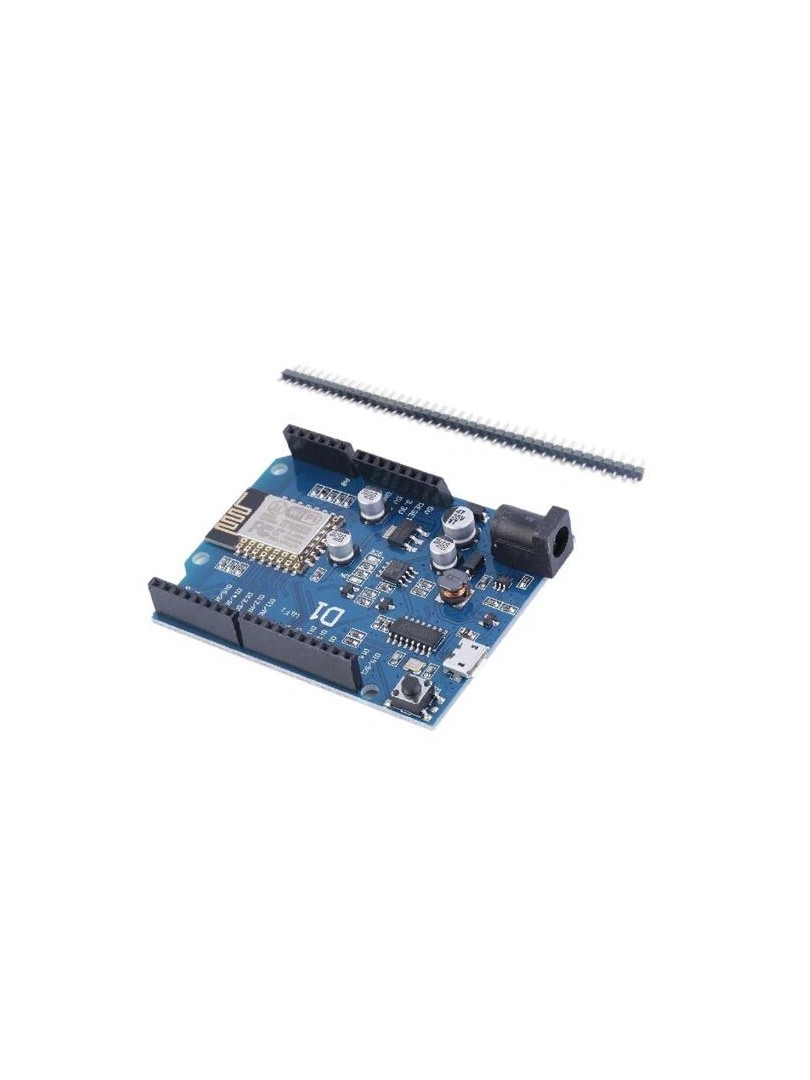

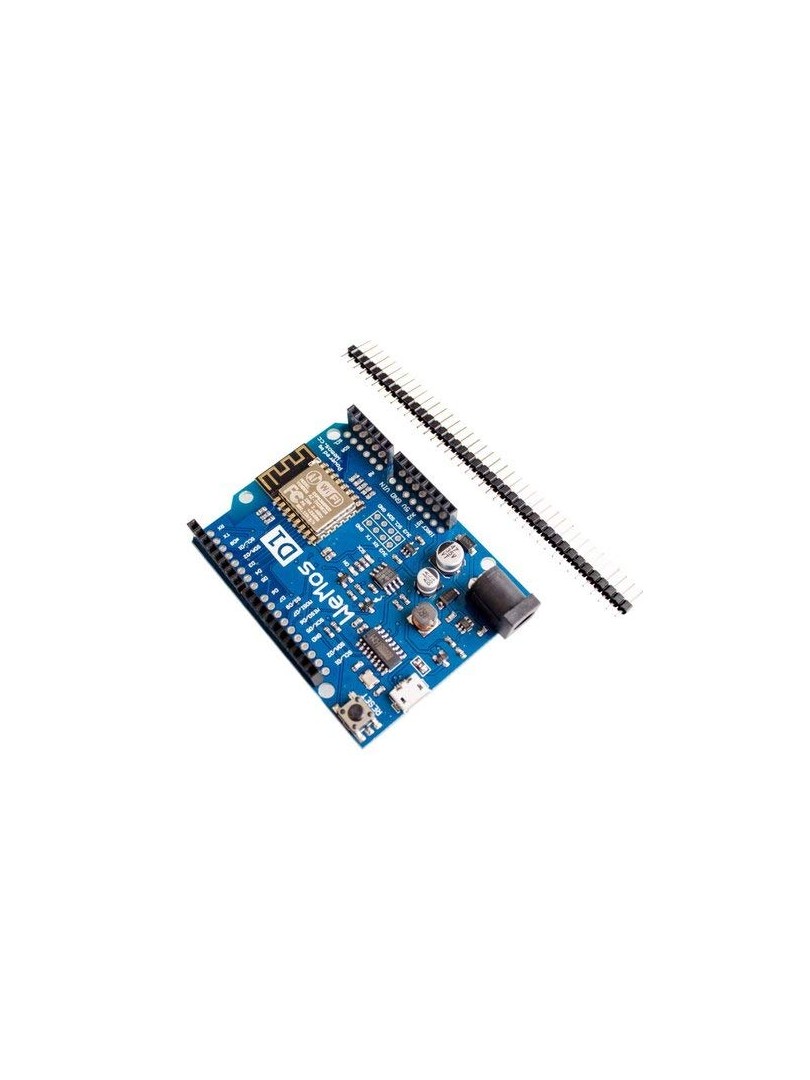

• 1 × płytka ProRock D1 R2 WiFi (format UNO)
• 1 × listwa goldpin męska

ProRock D1 R2 WiFi R3 łączy znany format Arduino UNO z możliwościami ESP8266 i obsługą Arduino IDE, tworząc platformę do projektów IoT i prototypowania z wykorzystaniem standardowych shield'ów.
