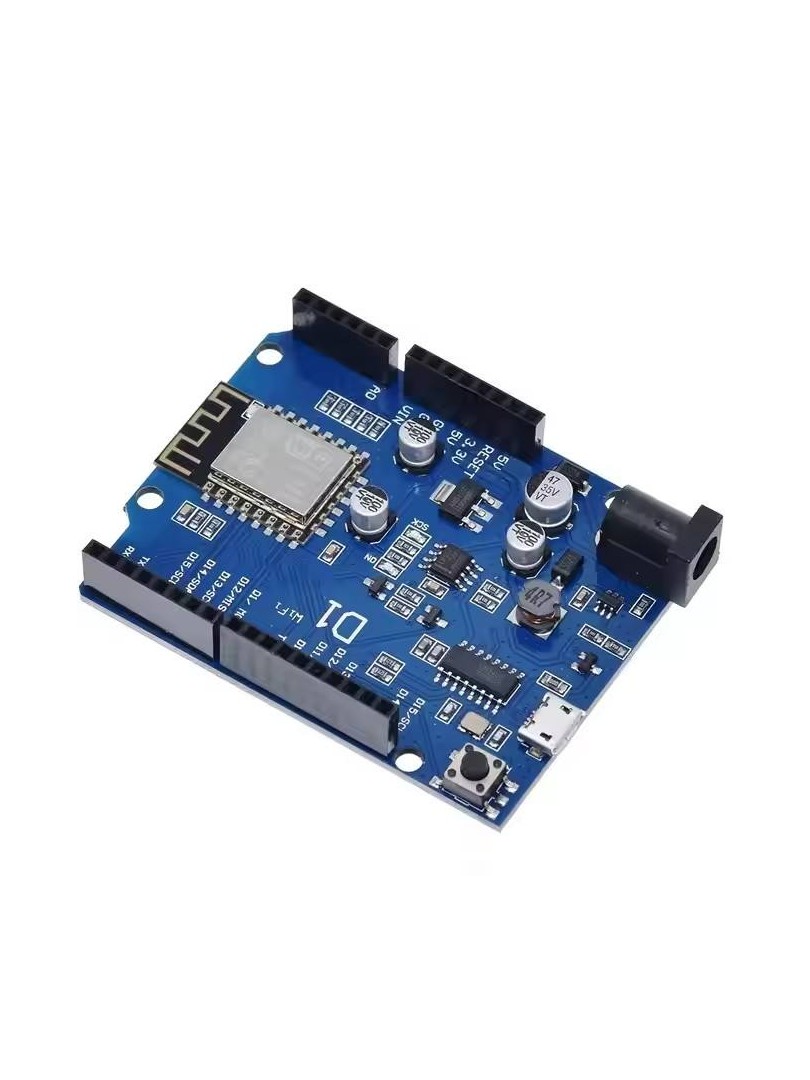

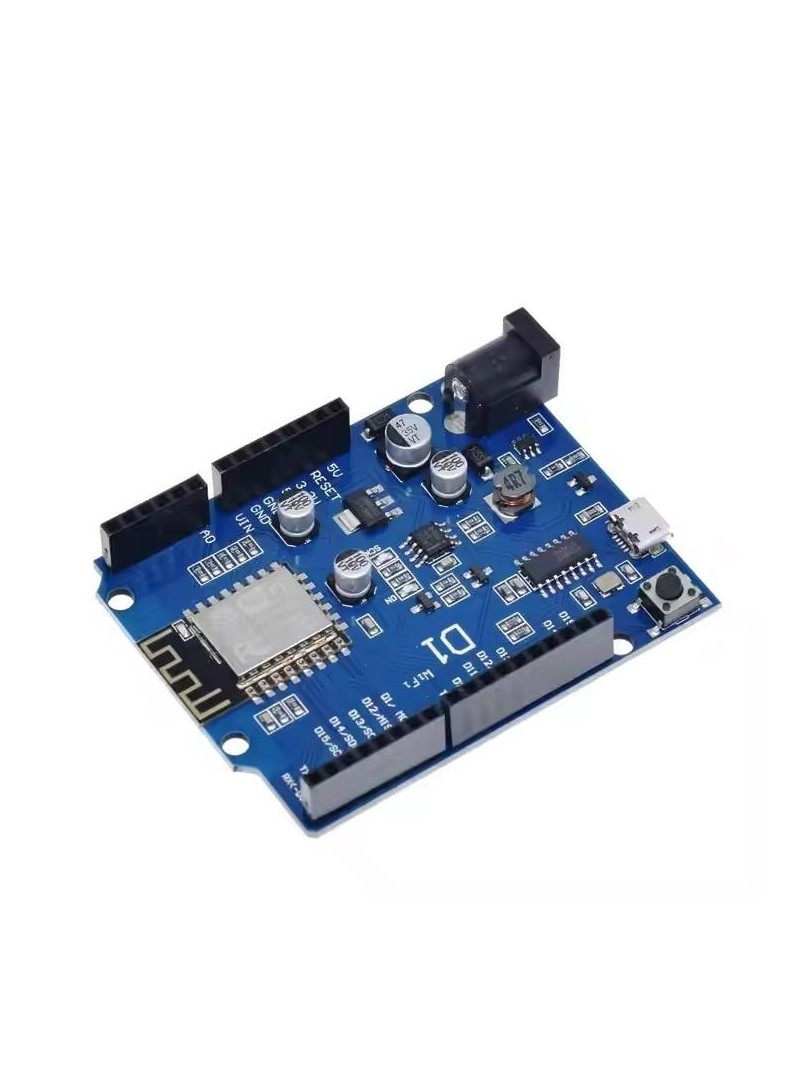

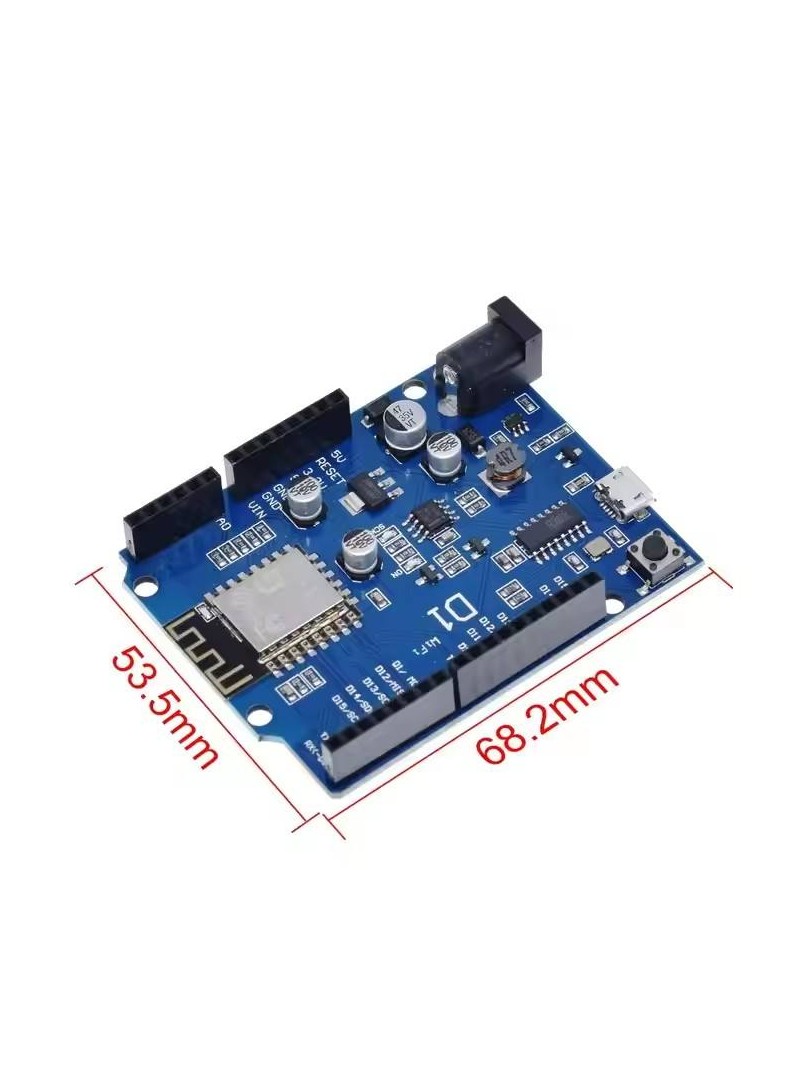

ProRock New WeMos D1 WiFi R3 to płytka rozwojowa z zintegrowanym modułem WiFi ESP-8266EX, zaprojektowana w formacie kompatybilnym z Arduino UNO. Płytka umożliwia tworzenie projektów bezprzewodowych w środowisku Arduino IDE, zachowując jednocześnie zgodność z większością nakładek Arduino UNO.

Produkt przeznaczony jest dla użytkowników projektujących urządzenia IoT, systemy automatyki domowej oraz rozwiązania wymagające łączności WiFi w znanym ekosystemie Arduino. Płytka wspiera programowanie przewodowe przez USB oraz bezprzewodową aktualizację firmware metodą OTA.

Główne cechy

Zintegrowana łączność WiFi: wbudowany moduł ESP-8266EX umożliwia komunikację bezprzewodową i obsługę protokołu TCP/IP bez dodatkowych modułów

Format Arduino UNO: rozmieszczenie pinów zgodne z Arduino UNO pozwala na zastosowanie wielu standardowych nakładek

Kompatybilność z Arduino IDE: środowisko programowania Arduino po zainstalowaniu pakietu ESP8266 obsługuje płytkę bez dodatkowych narzędzi

Aktualizacja bezprzewodowa OTA: możliwość zdalnej aktualizacji oprogramowania przez sieć WiFi

Stałe zasilanie: wbudowany impulsowy zasilacz przetwarza napięcie wejściowe i dostarcza napięcie robocze

Ulepszone wejście w tryb flash: wersja 2.1.0 z układem BRT ułatwia przełączanie w tryb programowania

Kompatybilność NodeMCU: obsługa programowania w ekosystemie NodeMCU

Zasada działania

Płytka oparta jest na mikrokontrolerze ESP-8266EX, który wykonuje kod użytkownika oraz obsługuje stos sieciowy TCP/IP. Oprogramowanie kompilowane w środowisku Arduino IDE jest przesyłane do pamięci flash układu przez interfejs USB lub bezprzewodowo metodą OTA. Wbudowany impulsowy zasilacz przetwarza napięcie wejściowe do napięcia roboczego płytki, umożliwiając zasilanie z wyższych źródeł napięcia. Rozmieszczenie wyprowadzeń kompatybilne z Arduino UNO pozwala na stosowanie standardowych nakładek przy zachowaniu różnic w mapowaniu pinów i poziomach napięć.

Specyfikacja techniczna

Typ produktu: płytka rozwojowa WiFi w formacie Arduino UNO

Mikrokontroler: ESP-8266EX

Wyprowadzenia cyfrowe I/O: 11 GPIO

Wejścia analogowe: 1 ADC

Zakres ADC: 0–3.3V

Środowisko programowania: Arduino IDE

Kompatybilność NodeMCU: obsługiwana

Wsparcie OTA: aktualizacja bezprzewodowa dostępna

Zasilacz wbudowany: impulsowy zasilacz przełączający

Napięcie wyjściowe: 5V

Prąd wyjściowy: 1A

Maksymalne napięcie wejściowe: 24V

Wersja: 2.1.0 (układ BRT, optymalizacja stałe)

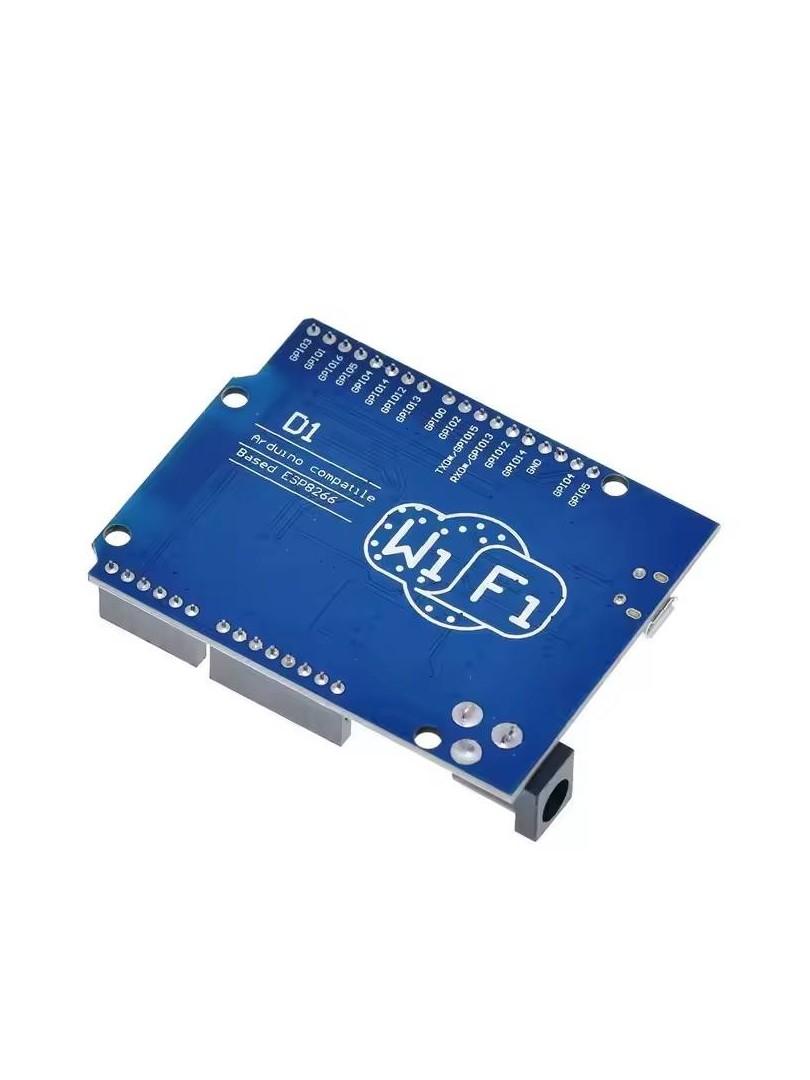

Wyprowadzenia (Pinout)

GPIO cyfrowe: 11 wyprowadzeń w układzie zgodnym z Arduino UNO

Wejście analogowe: 1 × ADC

Szyny zasilania: 5V i GND w pozycjach zgodnych z pinami Arduino UNO

Interfejs USB: wykorzystywany do programowania i zasilania

Uwagi

Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.

Wejście ADC ograniczone jest do zakresu 0–3.3V i nie toleruje napięcia 5V.

Stosując nakładki Arduino UNO, należy potwierdzić mapowanie pinów i wymagania napięciowe.

Funkcja OTA wymaga wsparcia w oprogramowaniu użytkownika oraz wstępnego zaprogramowania przez interfejs przewodowy.

Przy zasilaniu z wyższych napięć wejściowych należy stosować stałe źródło zasilania.

Typowe zastosowania

Prototypy w stylu Arduino z łącznością WiFi

Czujniki i sterowniki IoT

Węzły automatyki domowej

Systemy zdalnego monitorowania i rejestracji danych

Edukacyjne projekty z wykorzystaniem ESP8266

Zawartość zestawu

1 × płytka rozwojowa ProRock New WeMos D1 WiFi R3 (ESP8266)

ProRock WeMos D1 WiFi R3 łączy układ wyprowadzeń Arduino UNO z funkcjami WiFi modułu ESP8266, oferując praktyczną platformę rozwojową dla projektów IoT i automatyki bezprzewodowej w ekosystemie Arduino IDE.

ProRock ESP8266 WiFi Arduino UNO Form Factor 11 Digital I/O 1 ADC OTA
