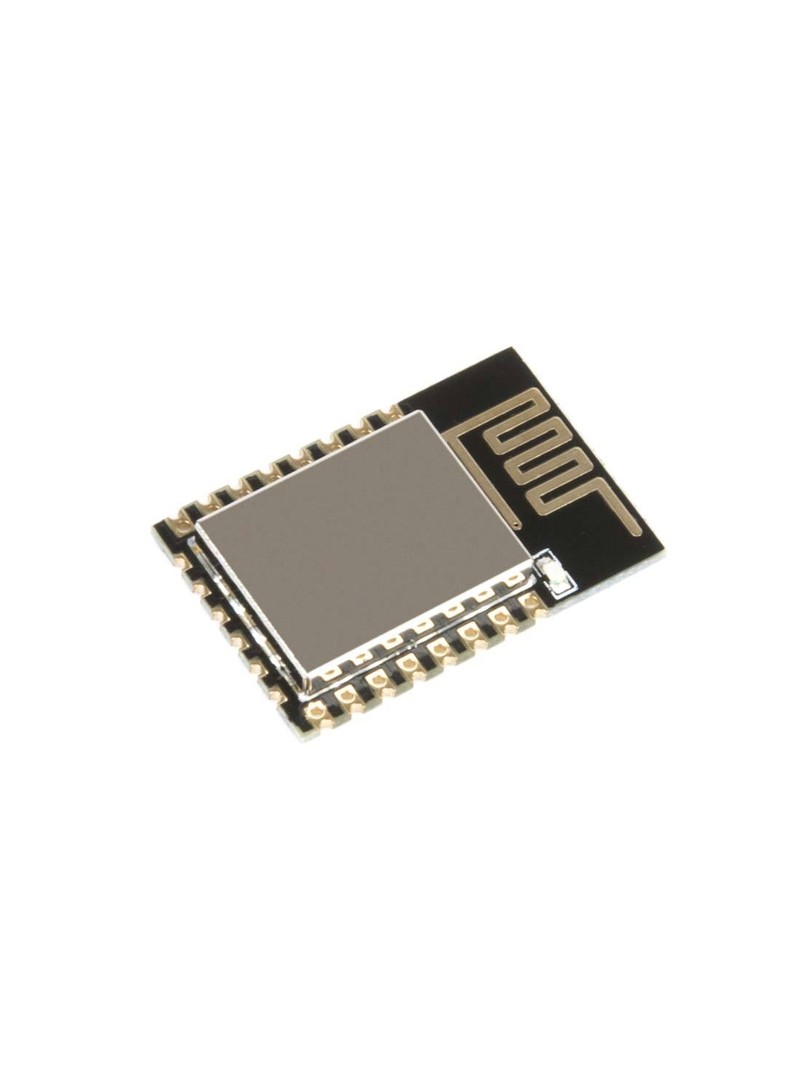

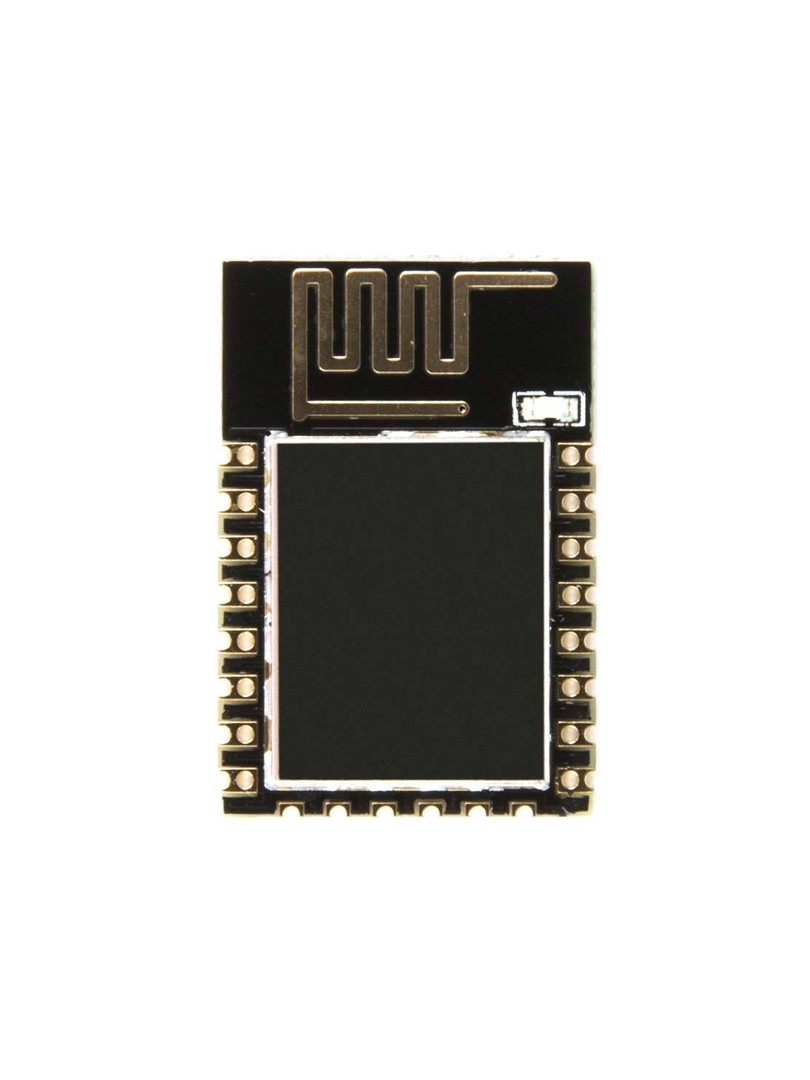

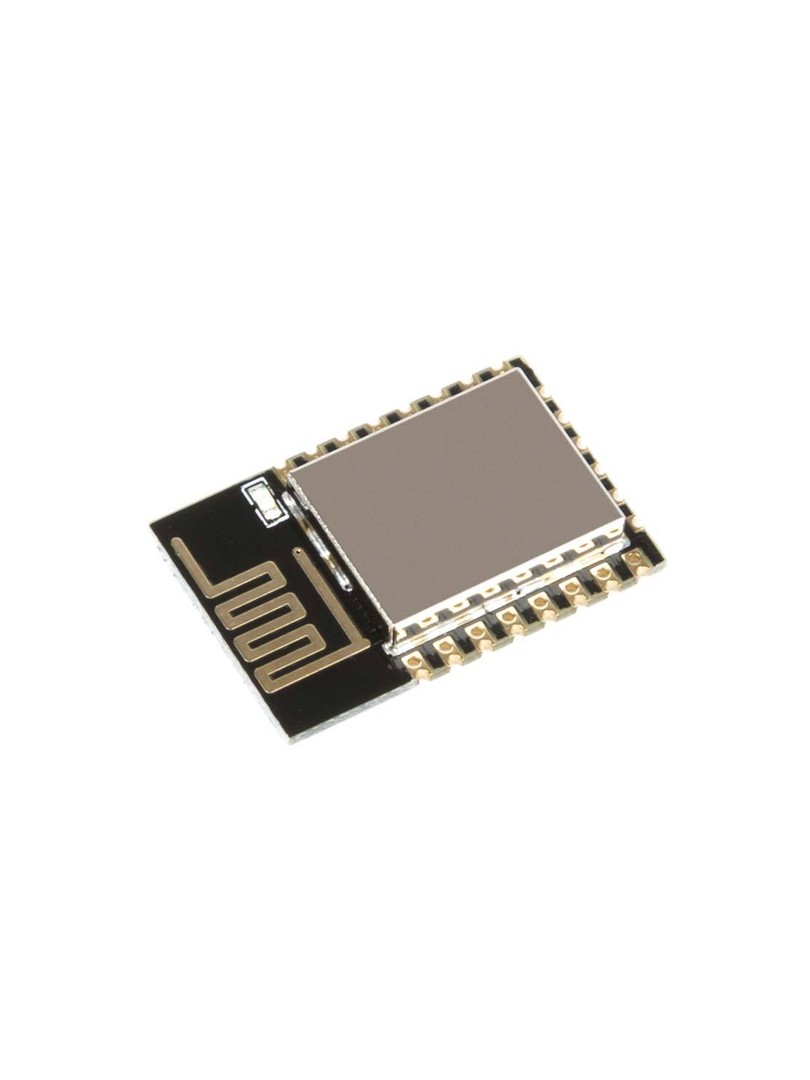

ProRock ESP8266 WiFi Module 4MB Flash 802.11 b/g/n Metal Shield PCB Antenna

Moduł WiFi ProRock ESP-12E ESP8266 4MB Flash 802.11 b/g/n Antena PCB

ESP8266 ESP-12E | 4 MB Flash | 802.11 b/g/n | 2,4–2,5 GHz | 3,0–3,6 V | Antena PCB | Ekranowanie metalowe

Moduł ProRock ESP-12E ESP8266 Serial WIFI to ulepszona wersja modułu bezprzewodowego opartego na platformie ESP8266. Integruje pełny stos TCP/IP, jednostkę przetwarzającą oraz rozszerzone możliwości wejść i wyjść cyfrowych, przeznaczone do zastosowań w systemach wbudowanych i projektach Internetu Rzeczy. W porównaniu do wcześniejszych wersji ESP-12 oferuje lepsze dopasowanie impedancji, silniejszy sygnał wyjściowy, zwiększoną odporność na zakłócenia, dodatkowe wyprowadzenia GPIO oraz wbudowaną antenę PCB z metalowym ekranowaniem. Pozostaje kompatybilny z oprogramowaniem dla poprzednich wariantów ESP-12.

Moduł może działać samodzielnie jako platforma aplikacyjna lub pełnić rolę współprocesora WiFi dla innego mikrokontrolera. Wbudowany stos sieciowy obsługuje komunikację bezprzewodową i protokoły TCP/IP bez konieczności stosowania dodatkowych układów. Moduł jest wstępnie wyposażony w oprogramowanie AT, umożliwiające szybką integrację poprzez sterowanie poleceniami UART.

Główne cechy

• Ulepszona wersja ESP-12E: poprawiona stałe RF oraz odporność na zakłócenia elektromagnetyczne
• Zintegrowany stos TCP/IP: samodzielne rozwiązanie do obsługi sieci WiFi bez zewnętrznych komponentów sieciowych
• Rozszerzone wyprowadzenia GPIO: dodatkowe linie wejść i wyjść ogólnego przeznaczenia oraz interfejs SPI
• Ekranowanie metalowe: obudowa chroniąca przed emisją i wpływem zakłóceń elektromagnetycznych
• Wbudowana antena PCB: kompaktowa konstrukcja bezprzewodowa bez konieczności montażu zewnętrznych elementów RF
• Oprogramowanie AT: wstępnie załadowany zestaw poleceń ułatwiający integrację z systemami wbudowanymi

Zasada działania

Moduł komunikuje się za pomocą interfejsu UART i może być sterowany poleceniami AT lub z wykorzystaniem własnego oprogramowania. Wbudowany stos sieciowy obsługuje wszystkie operacje WiFi i TCP/IP wewnętrznie, co eliminuje obciążenie mikrokontrolera hosta. Moduł może działać jako autonomiczna platforma aplikacyjna lub jako rozszerzenie bezprzewodowe dla innego układu sterującego.

Specyfikacja techniczna

• Typ produktu: moduł bezprzewodowy szeregowy WiFi
• Model: ESP8266 ESP-12E
• Pamięć Flash: 4 MB
• Standard bezprzewodowy: 802.11 b/g/n
• Zakres częstotliwości: 2,4–2,5 GHz
• Napięcie zasilania: 3,0–3,6 V
• Średni prąd roboczy: 80 mA
• Temperatura pracy: −40 °C do +125 °C
• Typ anteny: antena PCB na płytce modułu
• Typ obudowy: moduł SMD half-hole z metalowym ekranowaniem

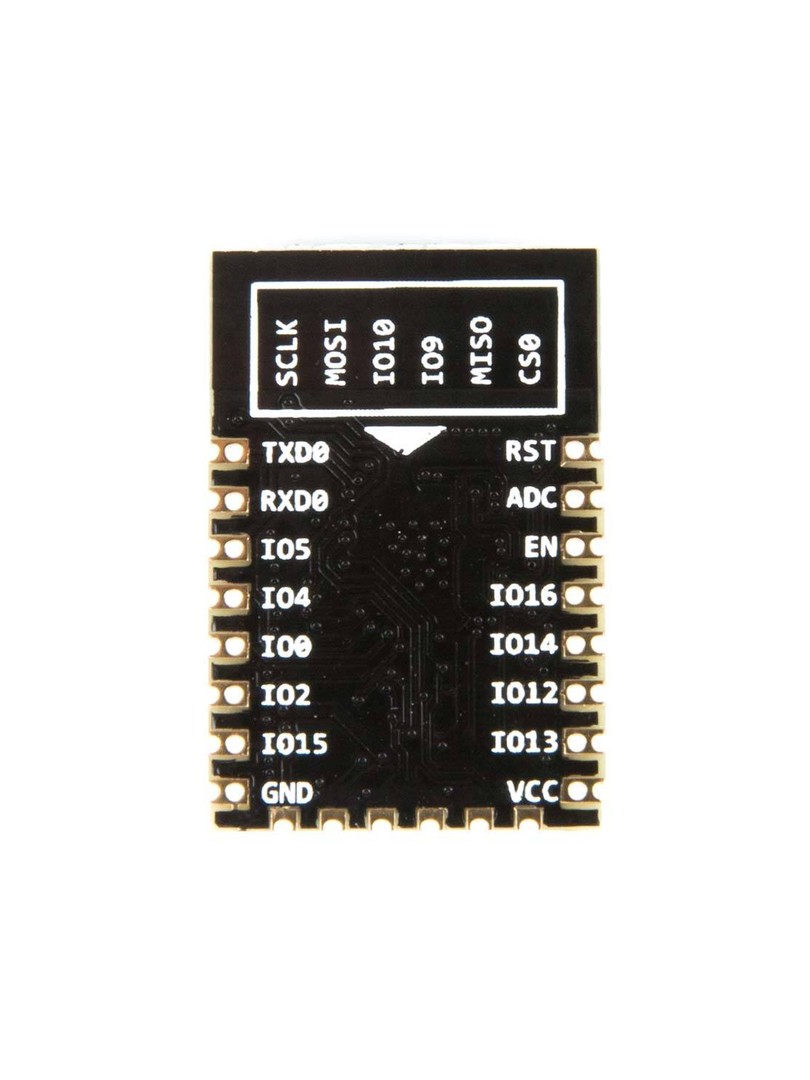

Wyprowadzenia (Pinout)

• VCC: wejście zasilania 3,3 V
• GND: masa
• TXD: linia nadawcza UART
• RXD: linia odbiorcza UART
• GPIO: wyprowadzenia cyfrowe ogólnego przeznaczenia
• SPI: interfejs szeregowy SPI

Uwagi

• Moduł wymaga zasilania 3,3 V; bezpośrednie podłączenie sygnałów 5 V może uszkodzić układ.
• Należy zapewnić stałe źródło zasilania 3,3 V zdolne do obsługi szczytowych wartości prądu podczas transmisji WiFi.
• Obszar anteny powinien pozostać wolny od dużych powierzchni metalowych w celu zapewnienia optymalnej jakości sygnału.

Typowe zastosowania

• Węzły Internetu Rzeczy i urządzenia inteligentnego domu
• Bezprzewodowe sieci czujników
• Projekty z Arduino i systemami wbudowanymi wymagającymi łączności WiFi
• Systemy zdalnego monitoringu i automatyki

Zawartość zestawu

• 1 × Moduł WiFi ProRock ESP-12E ESP8266 Serial WIFI

Moduł ProRock ESP-12E ESP8266 Serial WIFI zapewnia zwiększoną sprawny bezprzewodową, elastyczność w zakresie wyprowadzeń cyfrowych oraz wysoką zdolność integracji dla nowoczesnych projektów Internetu Rzeczy i systemów wbudowanych.
