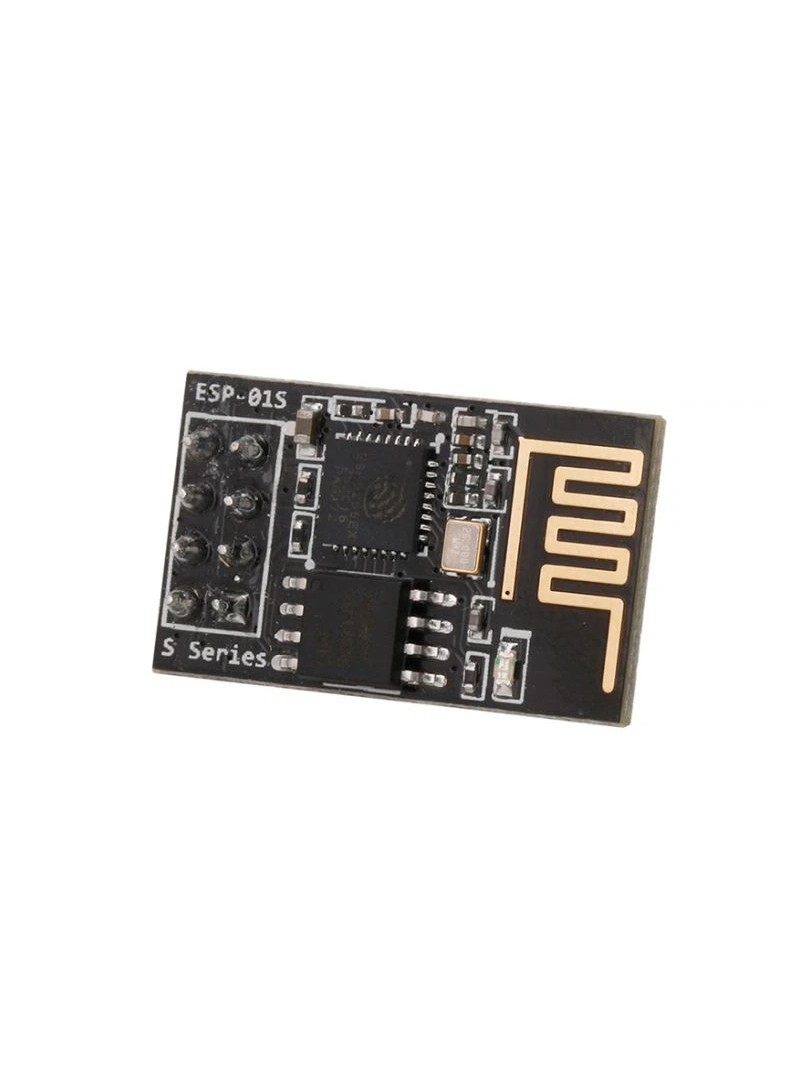

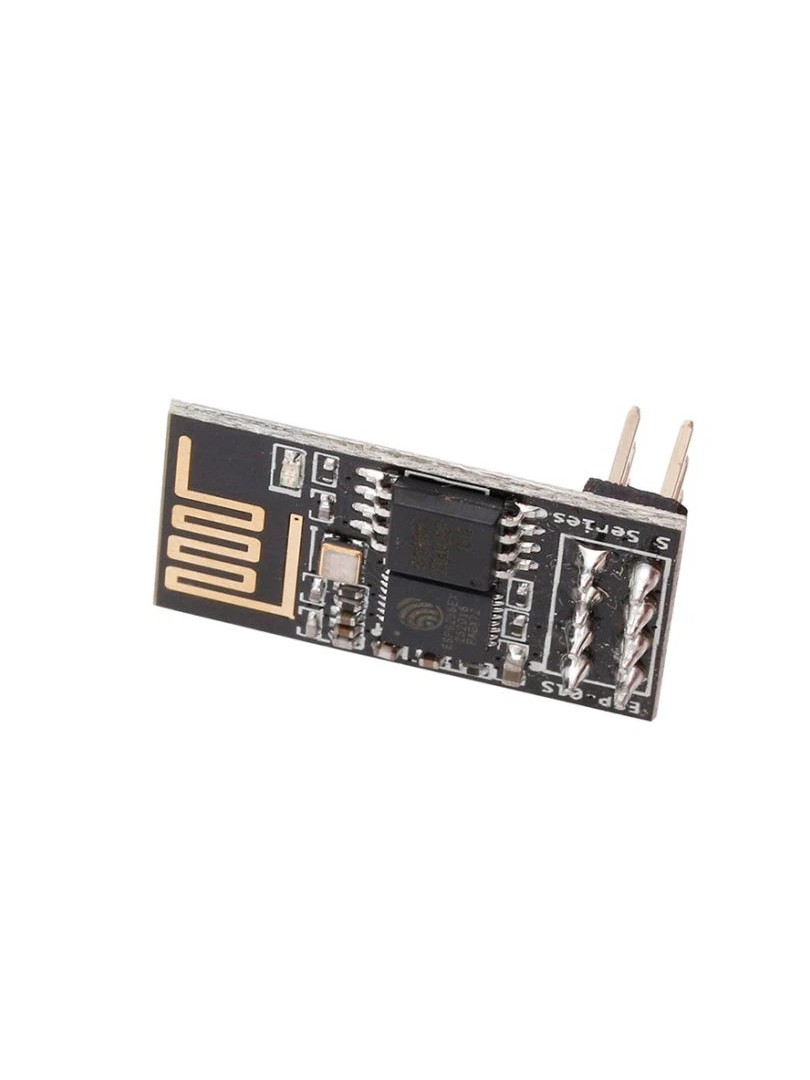

Moduł ProRock ESP-01s ESP8266 FL-M1S stanowi ulepszoną wersję popularnego modułu WiFi ESP-01S opartego na platformie ESP8266. Zapewnia bezprzewodową łączność sieciową dla mikrokontrolerów za pośrednictwem interfejsu szeregowego UART. Zintegrowany stos TCP/IP umożliwia komunikację sieciową bez dodatkowego oprogramowania po stronie kontrolera hosta.

Produkt przeznaczony jest dla projektantów systemów wbudowanych oraz urządzeń Internetu Rzeczy wymagających połączenia z sieciami WiFi. Moduł charakteryzuje się poprawioną topologią układu PCB zwiększającą stałe sygnału bezprzewodowego oraz obsługą standardowych protokołów sieciowych.

Główne cechy

Ulepszona wersja ESP-01S: zmodyfikowana topologia ścieżek RF zapewnia lepszą stałe sygnału WiFi

Zintegrowany stos TCP/IP: obsługa protokołów sieciowych realizowana wewnątrz modułu bez obciążania kontrolera nadrzędnego

Konfiguracja przez komendy AT: parametry sieciowe ustawiane za pomocą prostych instrukcji tekstowych przez interfejs UART

Wiele trybów pracy sieciowej: moduł może pracować jako klient sieci, punkt dostępowy lub w obu trybach jednocześnie

Szeroka obsługa protokołów: gotowa do pracy z typowymi usługami IoT wykorzystującymi IPv4, TCP, UDP, HTTP oraz FTP

Zasada działania

Kontroler nadrzędny komunikuje się z modułem przez interfejs UART wysyłając komendy AT służące do konfiguracji parametrów WiFi oraz zarządzania połączeniami. Wewnętrzny stos sieciowy ESP8266 obsługuje całą komunikację TCP/IP po stronie modułu. W trybie stacji moduł łączy się z zewnętrznym routerem WiFi natomiast w trybie punktu dostępowego umożliwia bezpośrednie połączenia innych urządzeń bezprzewodowych.

Specyfikacja techniczna

Typ produktu: moduł WiFi szeregowy

Model: FL-M1S (ESP-01S)

Układ scalony: ESP8266

Pamięć Flash: 1 MB

Standard bezprzewodowy: 802.11 b/g/n

Zakres częstotliwości: 2,4 GHz – 2,5 GHz (2400 – 2483,5 MHz)

Napięcie zasilania: 3,0 – 3,6 V (zalecane 3,3 V)

Średni prąd roboczy: 80 mA

Temperatura pracy: −40 °C do +125 °C

Wymiary modułu: 14,3 × 24,8 × 3 mm

Tryby sieciowe: Station / SoftAP / SoftAP + Station

Mechanizmy bezpieczeństwa: WPA / WPA2

Typy szyfrowania: WEP / TKIP / AES

Obsługiwane protokoły: IPv4, TCP, UDP, HTTP, FTP

Interfejsy danych: UART, HSPI, I2C, I2S, IR, GPIO, PWM

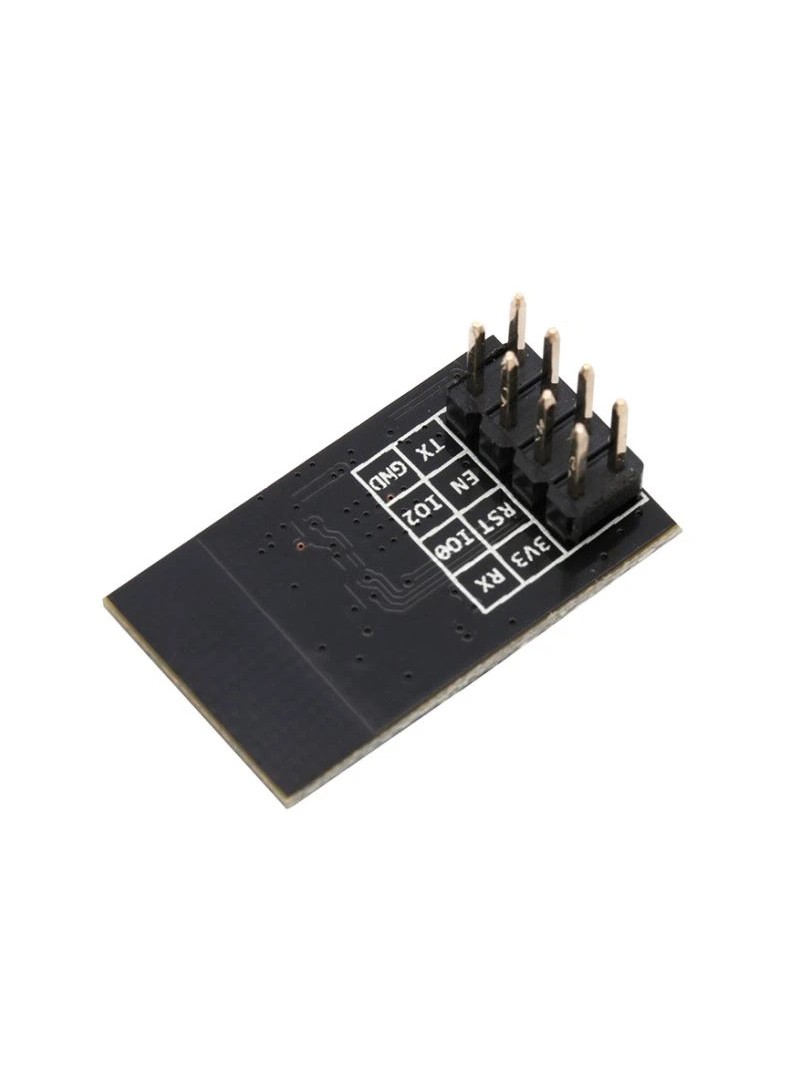

Wyprowadzenia (Pinout)

VCC: wejście zasilania

GND: masa

TXD: transmisja danych UART

RXD: odbiór danych UART

EN / CH_PD: włączenie układu

RST: reset

GPIO0: wyprowadzenie ogólnego przeznaczenia

GPIO2: wyprowadzenie ogólnego przeznaczenia

Uwagi

Moduł wymaga stałe zasilania napięciem 3,3 V uzyskanego ze stabilizowanego źródła dla zapewnienia działający pracy.

Poziomy logiczne wynoszą 3,3 V — bezpośrednie podłączenie do linii logicznych 5 V bez konwersji poziomu napięcia może uszkodzić moduł.

Obszar wokół wbudowanej anteny powinien pozostać wolny od części metalowych w celu zachowania optymalnej jakości sygnału bezprzewodowego.

Typowe zastosowania

Dodawanie łączności WiFi do płytek Arduino oraz innych systemów wbudowanych

Czujniki IoT i inteligentne urządzenia domowe

Mostki komunikacji szeregowej przez sieć bezprzewodową

Systemy zdalnego monitoringu i sterowania

Zawartość zestawu

1 × Moduł WiFi ProRock ESP-01s ESP8266 FL-M1S

Moduł ProRock ESP-01s ESP8266 FL-M1S stanowi kompaktowe rozwiązanie umożliwiające wyposażenie projektów wbudowanych oraz IoT w funkcje komunikacji bezprzewodowej przy zachowaniu niskiego poziomu skomplikowania sprzętowego i programowego.
