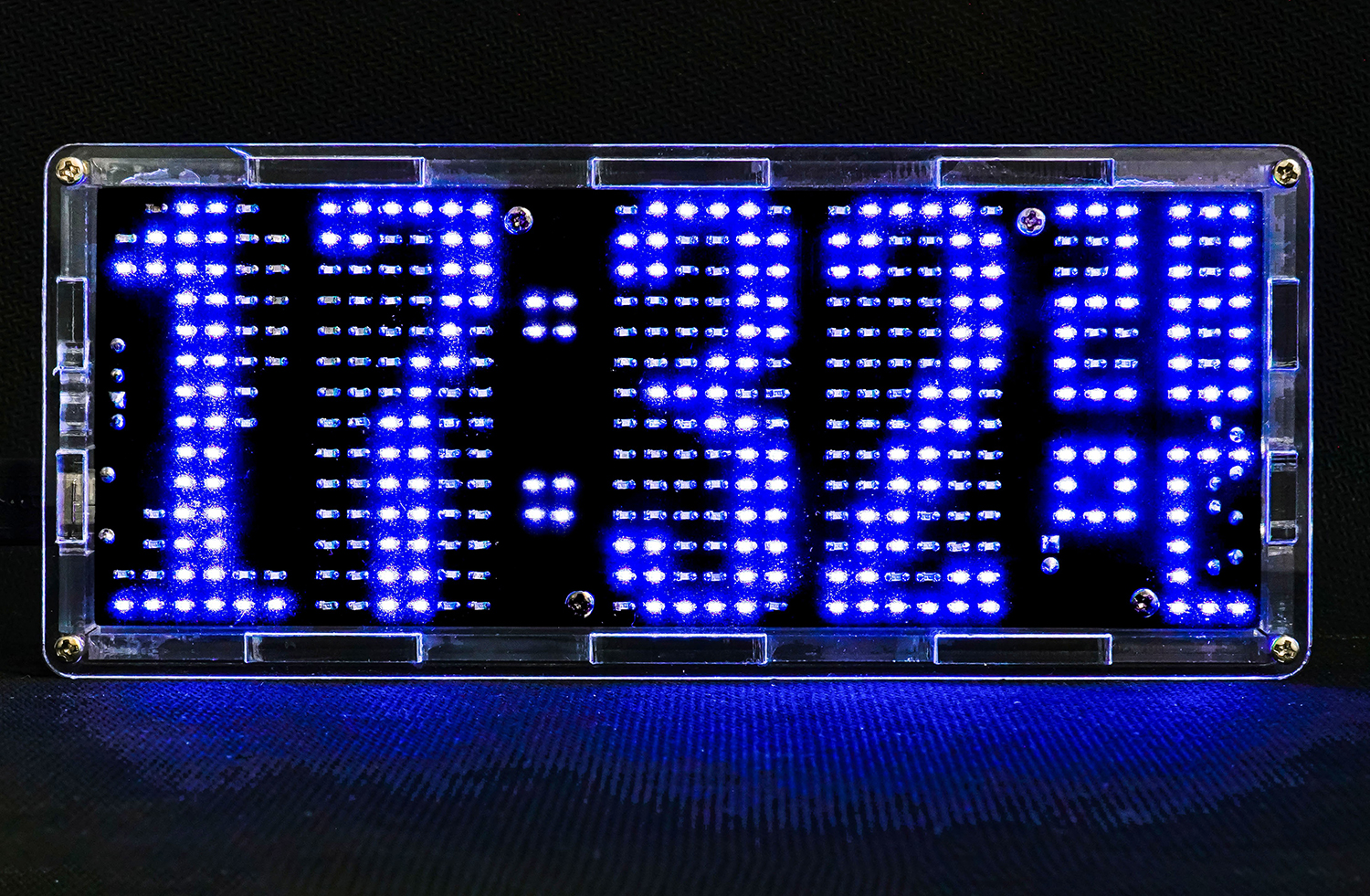

Zestaw ten został zaprojektowany z wykorzystaniem mikrokomputera jednoukładowego i zawiera 390 diod LED do montażu powierzchniowego z wyświetlaniem czasu i temperatury, automatyczną regulacją jasności oraz funkcją pamięci po wyłączeniu zasilania. Czas i temperatura są wyświetlane na tym samym ekranie. Wyświetlacz LED w całości montowany powierzchniowo zapewnia wyraźny obraz.

Ważna uwaga: Ten produkt to zestaw do samodzielnego montażu, a nie gotowy produkt! Ten projekt wymaga podstawowej wiedzy z zakresu elektroniki oraz umiejętności praktycznych.

Specyfikacja produktu

Nazwa produktu: Zestaw do budowy cyfrowego zegara LED z wyświetlaczem matrycowym

Model produktu: TJ-56-240

Napięcie robocze: 5 V DC (złącze micro USB)

Rozmiar płytki drukowanej: 137 x 51 mm

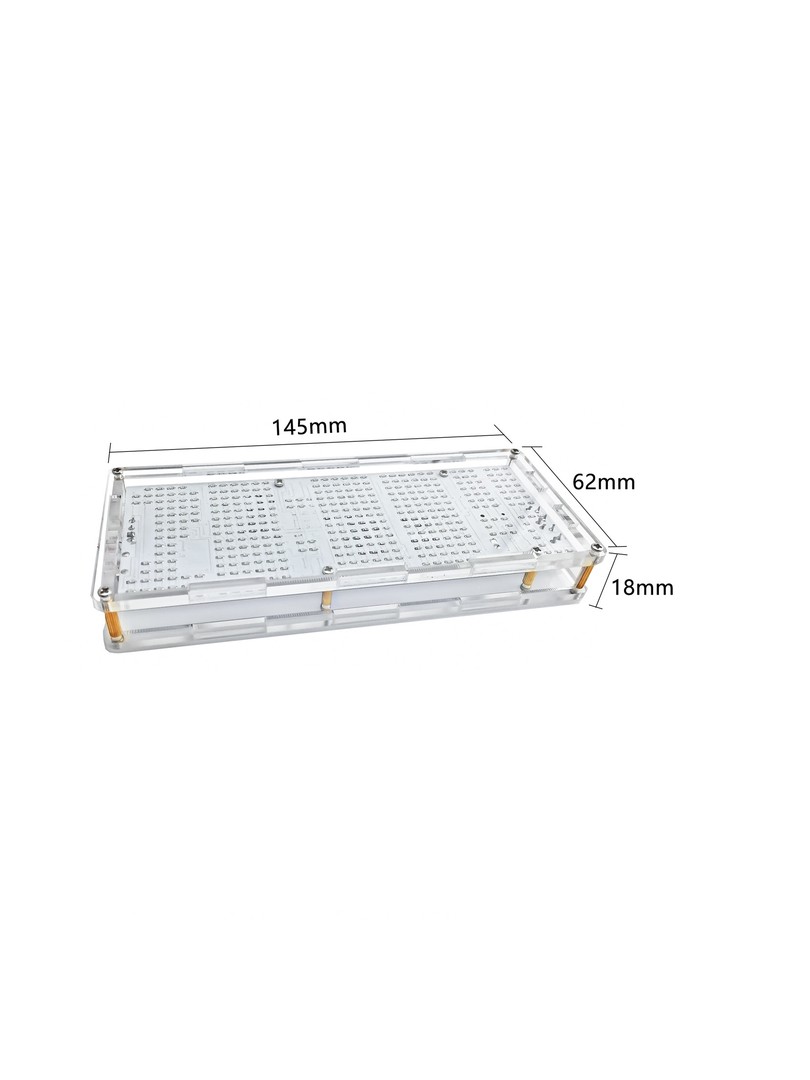

Wymiary obudowy: 145 x 62 x 18 mm

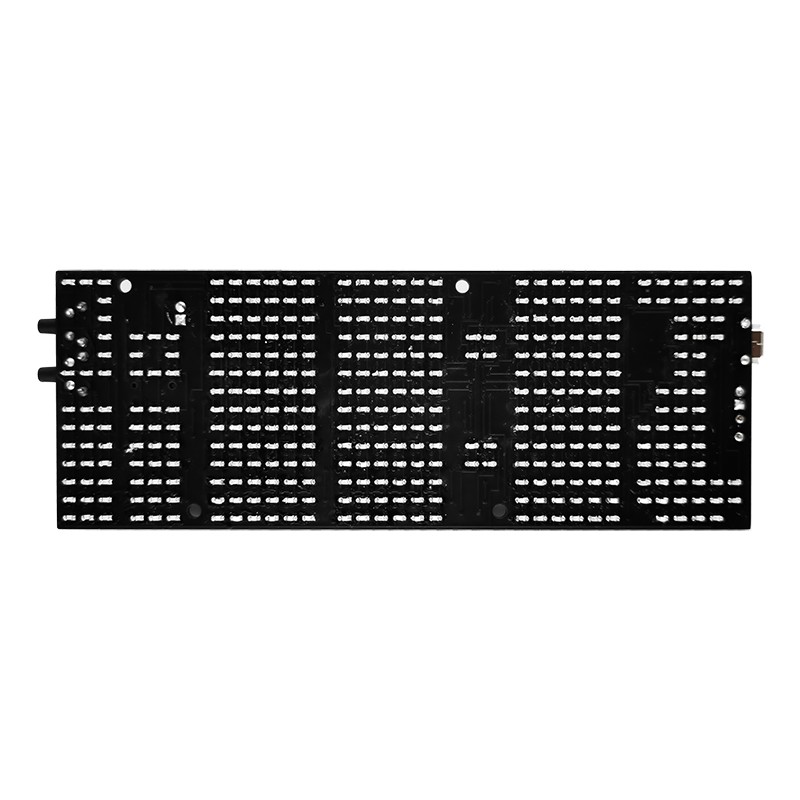

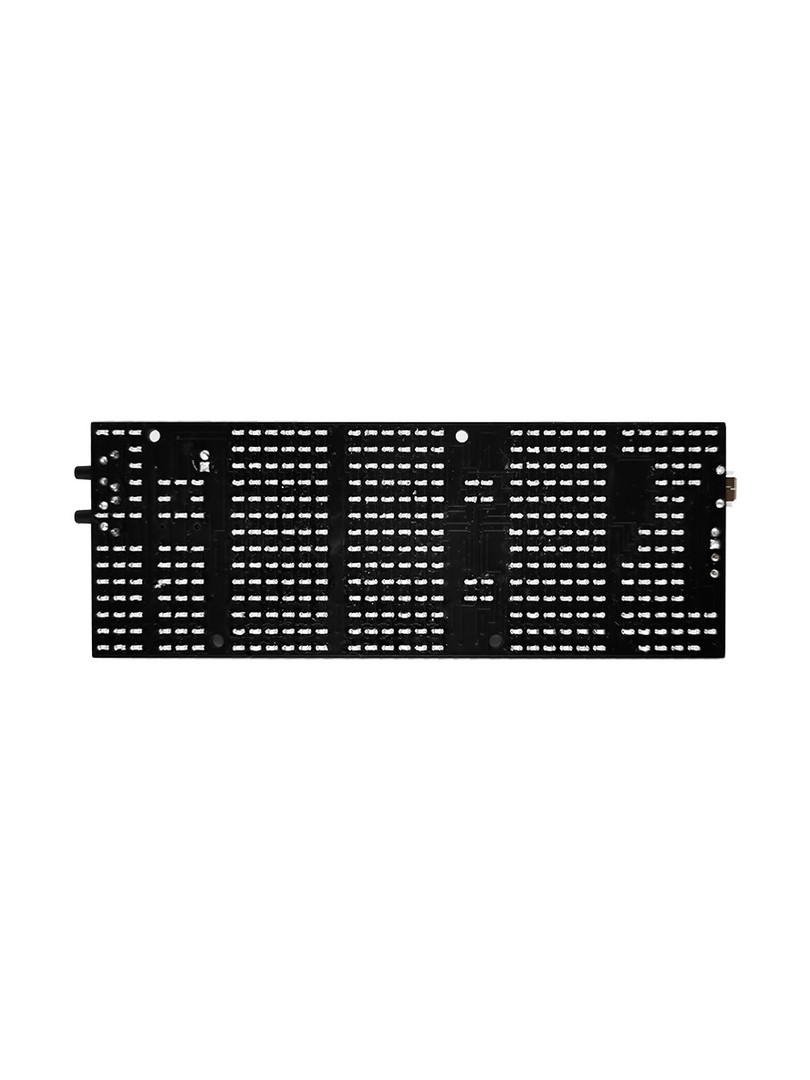

Liczba diod LED: 390 diod LED do montażu powierzchniowego (SMD)

Kolor diod LED: niebieski

Najważniejsze cechy

Mikrokontroler jednoukładowy: Zestaw oparty jest na wydajnym mikrokontrolerze 51, który zarządza działaniem urządzenia.

390 diod LED do montażu powierzchniowego: Wyświetla czas i temperaturę wyraźnie na tym samym ekranie dzięki diodom LED w całości montowanym powierzchniowo, co zapewnia lepszą czytelność.

Wyświetlanie czasu i temperatury: Zarówno czas, jak i temperatura są wyświetlane jednocześnie na tym samym ekranie.

Automatyczna regulacja jasności: Wyposażony w fotorezystor, który dostosowuje jasność w zależności od warunków oświetlenia otoczenia (automatyczne przyciemnianie).

Funkcja pamięci po wyłączeniu zasilania: Zachowuje ustawienia czasu i temperatury nawet po wyłączeniu zasilania dzięki wbudowanej baterii guzikowej.

Pomiar temperatury: Termistor zapewnia dokładne odczyty temperatury otoczenia.

Lista komponentów

Mikrokontroler: MCU serii 51

Wyświetlacz: 390 diod LED SMD w konfiguracji matrycy punktowej

Interfejs zasilania: Micro USB (zasilanie 5 V)

Czujnik światła: fotorezystor do automatycznego ściemniania

Czujnik temperatury: termistor do pomiaru temperatury

Zabezpieczenie pamięci: bateria guzikowa do funkcji pamięci po wyłączeniu zasilania

Interfejs użytkownika: Klawisze funkcyjne do ustawień i sterowania

Czas: Oscylator kwarcowy zapewniający dokładny pomiar czasu

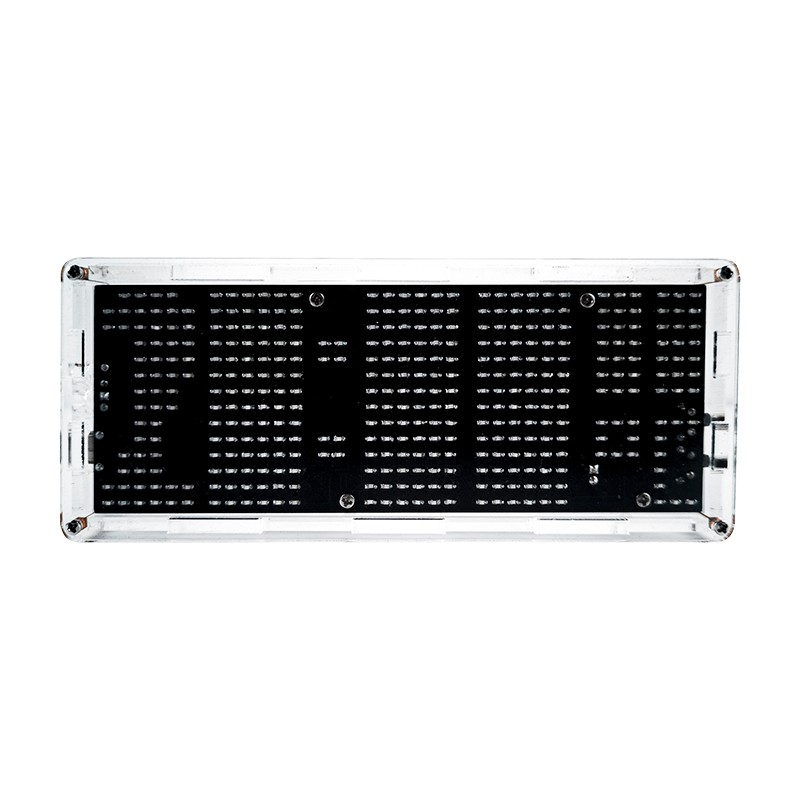

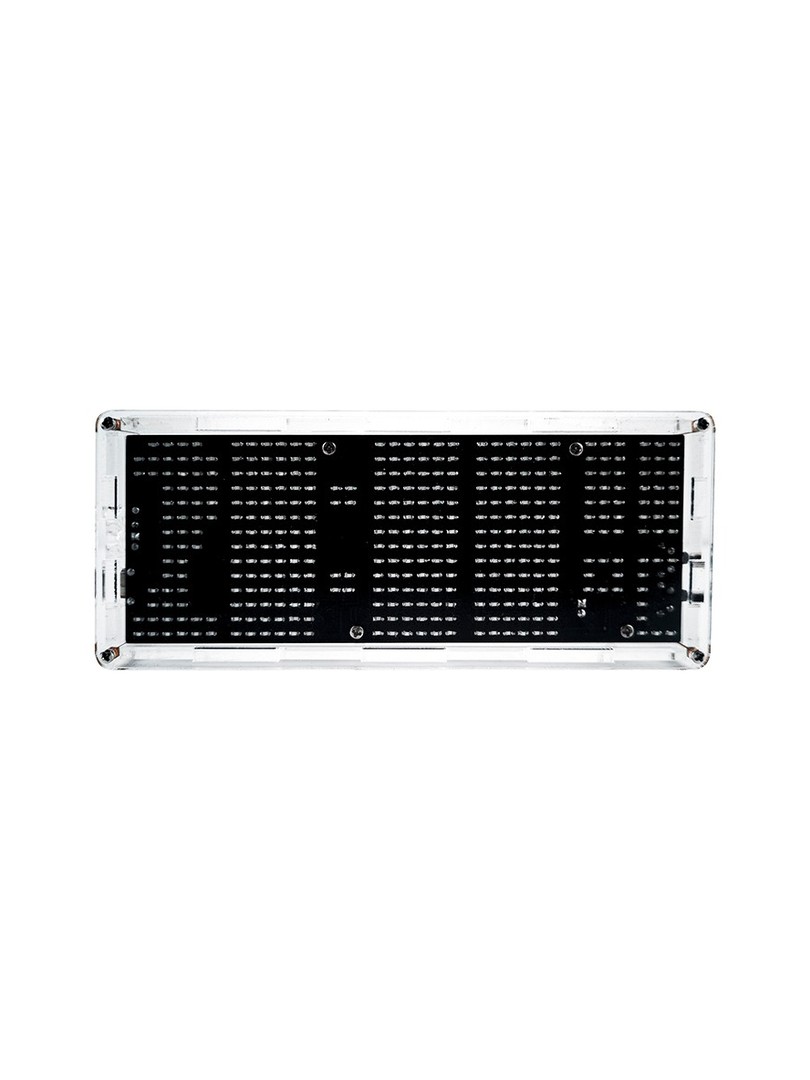

Obudowa: w zestawie obudowa akrylowa

Opis działania

Wyświetlanie czasu: Wyświetla aktualny czas na matrycy punktowej LED

Wyświetlacz temperatury: Wyświetla aktualną temperaturę otoczenia na tym samym ekranie

Automatyczne przyciemnianie: fotorezystor wykrywa światło otoczenia i odpowiednio dostosowuje jasność diod LED

Funkcja pamięci: bateria guzikowa utrzymuje czas po odłączeniu zasilania głównego

Sterowanie przez użytkownika: Klawisze funkcyjne umożliwiają regulację ustawień i konfigurację

Zestaw zawiera

1 x zestaw do samodzielnego montażu cyfrowego zegara LED z wyświetlaczem matrycowym (wszystkie elementy do montażu)

Niebieskie diody LED SMD (390 sztuk)

Akrylowa obudowa

Płytka drukowana

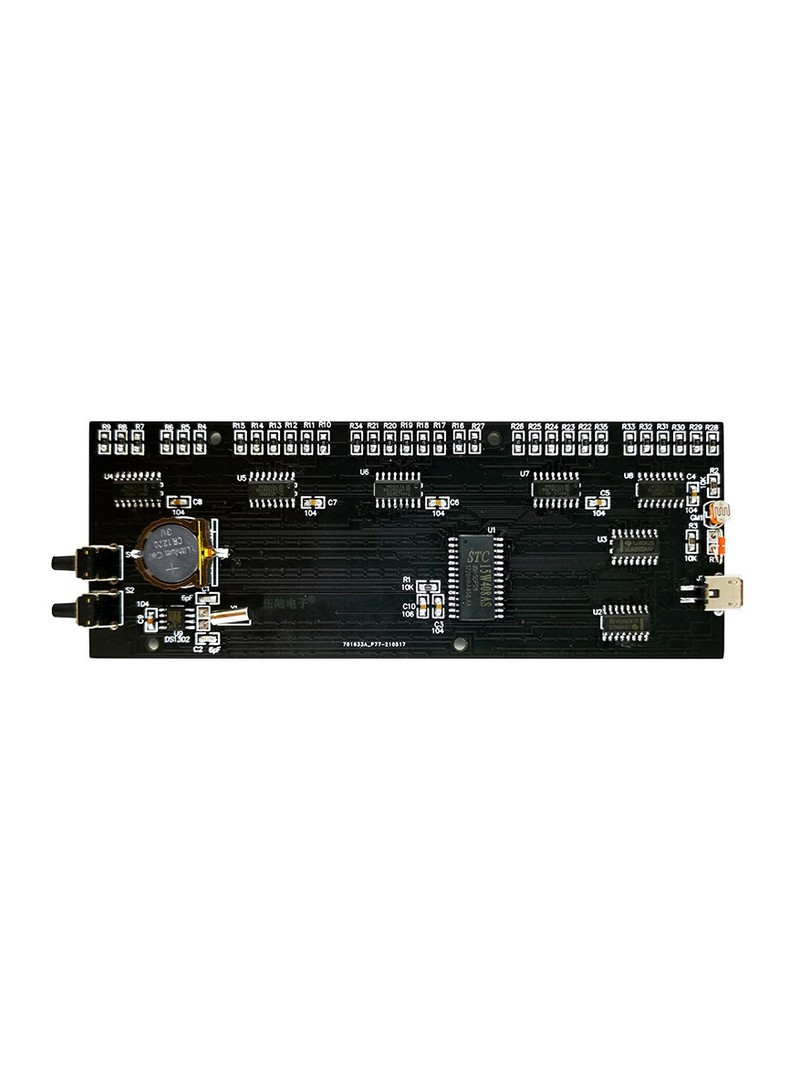

Mikrokontroler i wszystkie elementy elektroniczne

Instrukcja obsługi / Przewodnik montażowy

Dodatkowe informacje

Zestaw do samodzielnego montażu: Nie jest to gotowy produkt; montaż wymaga podstawowej wiedzy z zakresu elektroniki oraz umiejętności praktycznych.

Wymagany montaż: Entuzjaści z przyjemnością podejmą wyzwanie związane z lutowaniem i konstruowaniem elementów zestawu.

Poziom umiejętności: Wymagana jest podstawowa wiedza z zakresu elektroniki oraz doświadczenie w lutowaniu.

Zasilanie: 5 V DC przez micro USB (zasilacz nie wchodzi w skład zestawu).

Zestaw DIY zegar LED Matrix 51 MCU z termometrem i czujnikiem światła

Zestaw do samodzielnego montażu zegara z matrycą LED i mikrokontrolerem (51 elementów SMD) – wyświetlacz temperatury i sterowanie oświetleniem
