ProRock Bluetooth Speaker FM Radio DIY Kit to wielofunkcyjny projekt DIY audio, który łączybezprzewodowe odtwarzanie Bluetooth, USB, kartę SD i radio FMw kompaktowym głośniku stereo z czarną obudową. Zestaw posiada również reagujący na dźwięk wskaźnik poziomu muzyki LED, który tworzy dynamiczny efekt wizualny zsynchronizowany z sygnałem audio.

Płytka wzmacniacza audio Bluetooth jest dostarczana wstępnie zlutowana i przetestowana ze zintegrowanym przednim panelem sterowania. Wskaźnik poziomu muzyki LED jest modułem lutowniczym DIY zasilanym z wyjścia 5V płytki wzmacniacza po montażu.

Kluczowe cechy

Wiele źródeł dźwięku: Bluetooth, pamięć flash USB, karta SD i radio FM.

Dołączony pilot zdalnego sterowania: wygodne sterowanie odtwarzaniem, głośnością i trybami.

Stereofoniczne wyjście audio: 3W + 3W czysty i zrównoważony dźwięk.

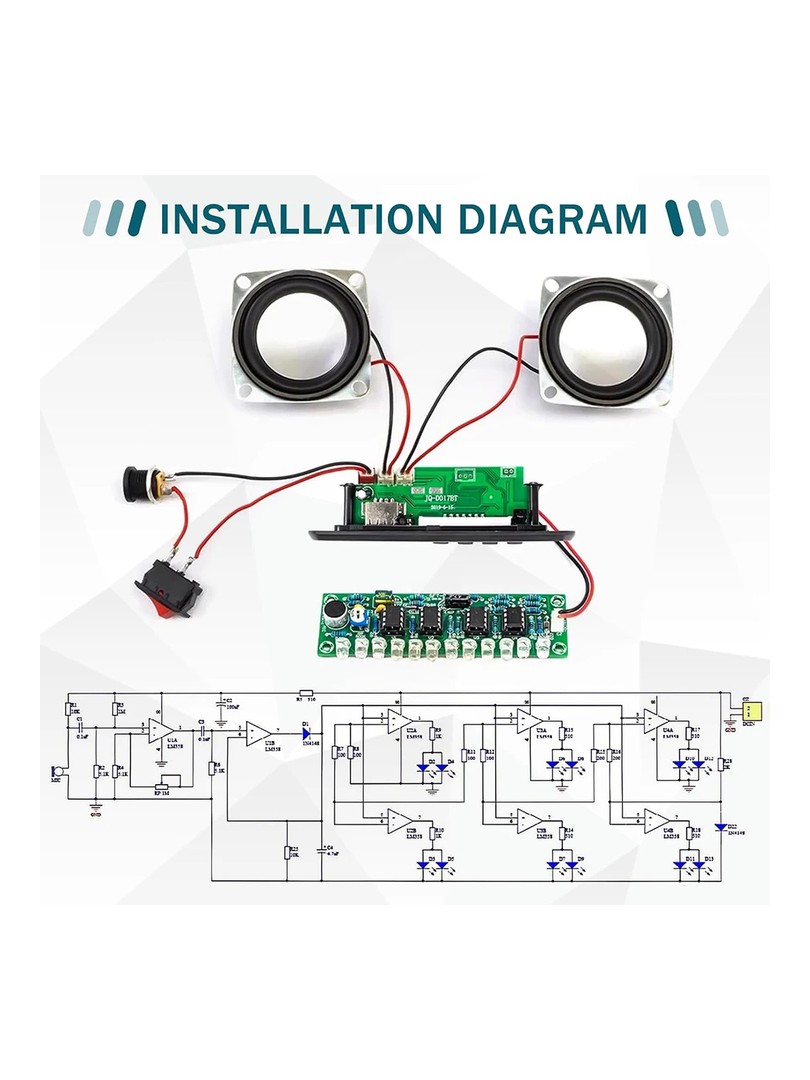

Wskaźnik poziomu muzyki LED: 12 diod LED napędzanych przez wzmacniacze LM358 z regulowaną czułością.

Czarna obudowa: czysty i minimalistyczny design odpowiedni do postawienia na biurku lub półce.

Specyfikacja techniczna

Typ produktu: Głośnik Bluetooth i radio FM Zestaw DIY

Model: DP212 (oparty na module audio JQ-D017BT)

Napięcie robocze: DC 5V

Zalecane źródło zasilania: Adapter USB 5V, ≥2A

Moc wyjściowa audio: 3 W + 3 W (stereo)

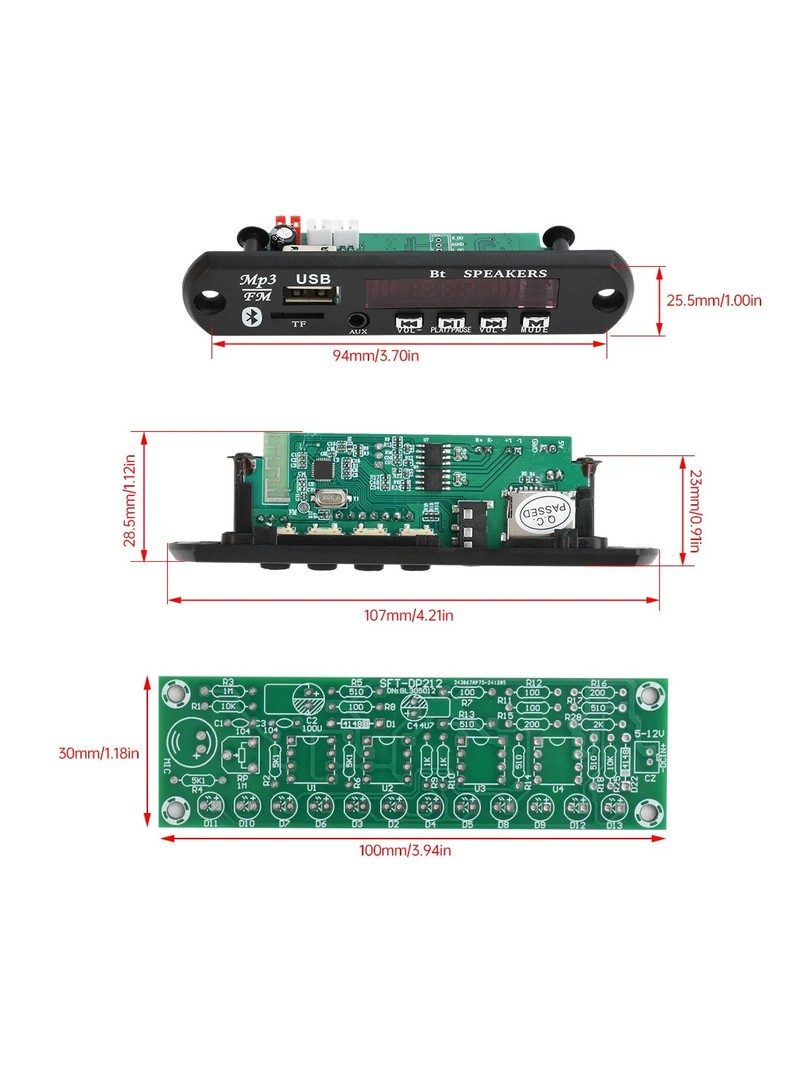

Wskaźnik LED Rozmiar płytki drukowanej: 100 × 30 mm

Rozmiar obudowy: 231 × 40 × 76 mm (dł. × szer. × wys.)

Nazwa urządzenia Bluetooth: BT-SPEAKER (może się różnić w zależności od partii)

Typowe zastosowania

Elektronika DIY i praktyka lutowania

STEM i edukacyjne projekty audio

Kompaktowy głośnik biurkowy z wieloma trybami odtwarzania

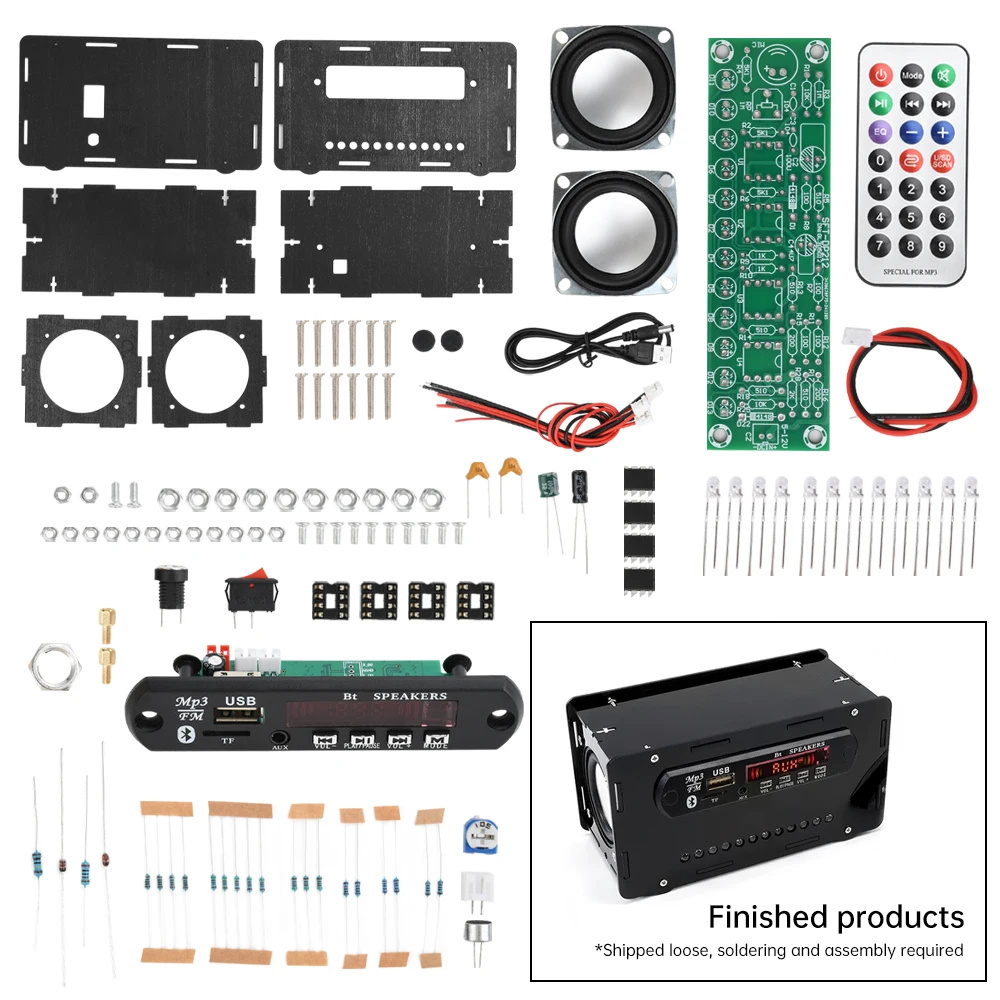

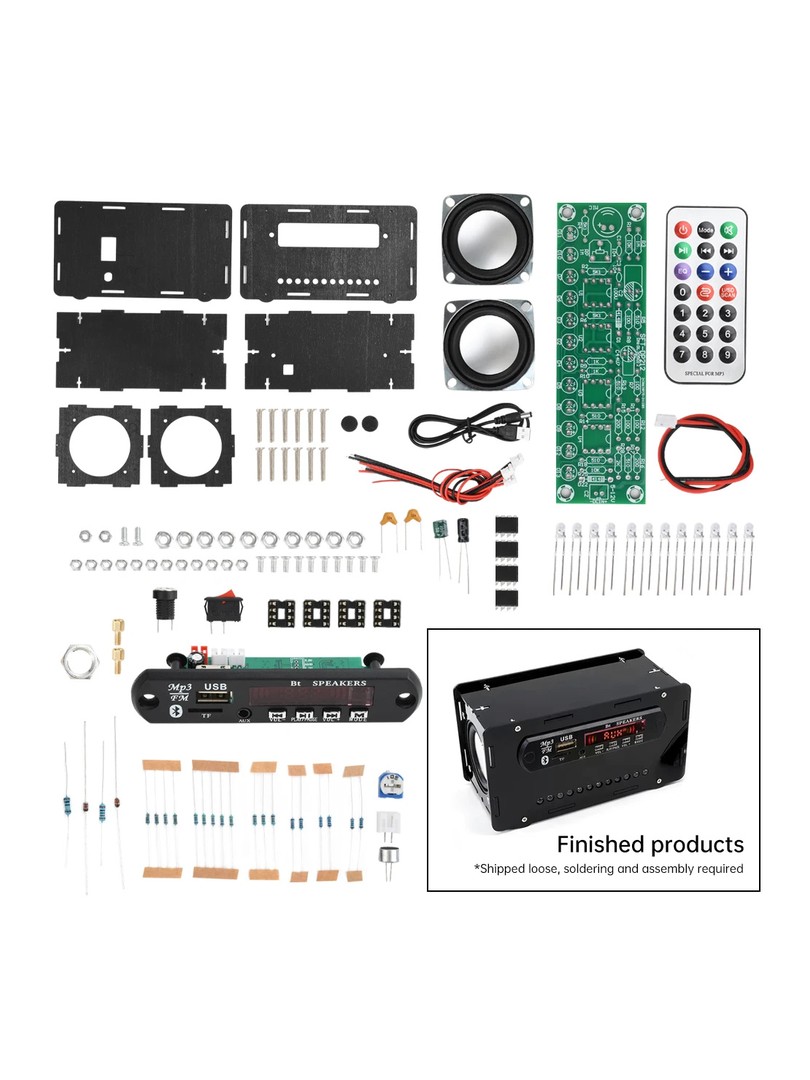

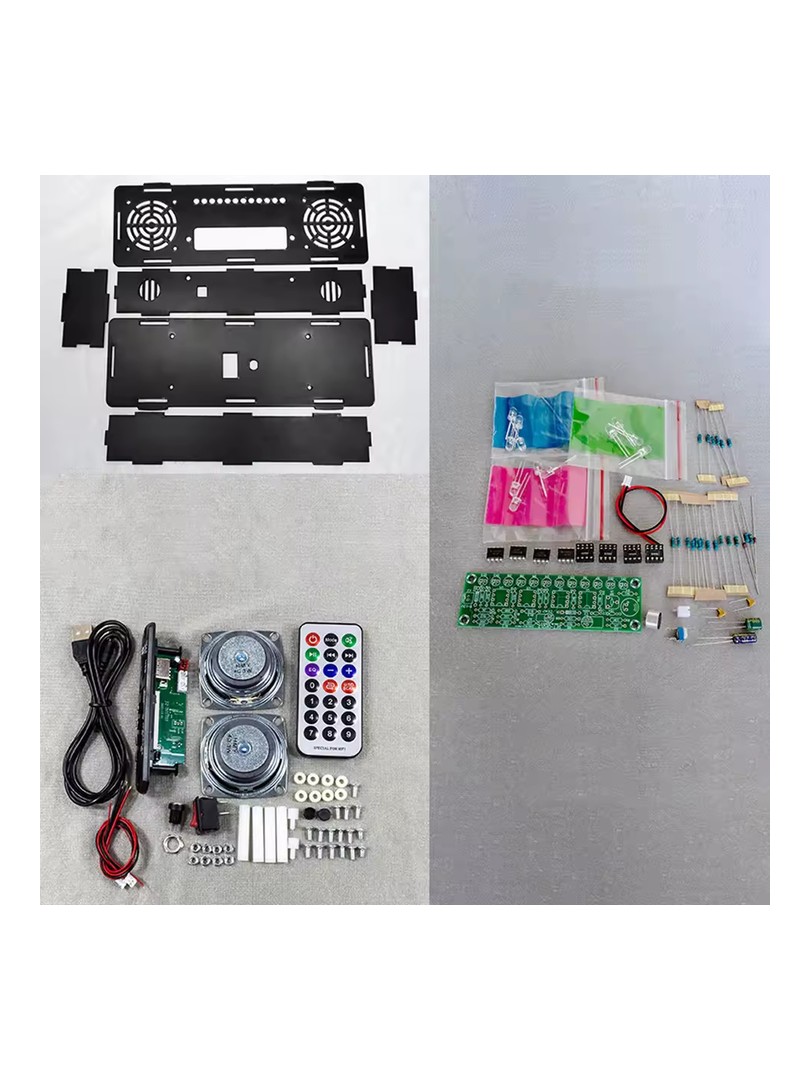

Zawartość opakowania

Zestaw z czarną obudową

2 × głośniki 4Ω 3W

Płytka wzmacniacza audio Bluetooth z panelem sterowania

Pilot zdalnego sterowania

Przewód antenowy FM

Kabel zasilający USB

Gniazdo zasilania DC i przełącznik zasilania

Płytka wskaźnika poziomu muzyki LED z elementami elektronicznymi (układ LM358, diody LED, mikrofon, rezystory, kondensatory, złącza)

Elementy montażowe (śruby, nakrętki, podkładki dystansowe)

Uwagi

Zestaw DIY: wymagany montaż; moduł wskaźnika poziomu LED wymaga lutowania.

Antena FM: musi być przylutowana; długość i umiejscowienie anteny wpływa na jakość odbioru.

Polaryzacja zasilania: nieprawidłowe podłączenie DC +/- może uszkodzić komponenty.

Zestaw ProRock Bluetooth Speaker FM Radio DIY Kit (czarna obudowa) to praktyczny i wciągający projekt audio DIY, łączący wiele opcji odtwarzania, wizualne efekty LED i praktyczny montaż elektroniki w czystej, dyskretnej konstrukcji.
