ProRock Badger Sound Forge - audiofilski zestaw DIY do słuchawek z przezroczystym kablem - druk 3D FDM

Zestaw komponentów do samodzielnego złożenia słuchawek DIY – Badger Sound Forge by ProRock

Przetworniki Peerless 50 mm | Kabel 6N OCC Litz | 20 Hz – 20 kHz | Nauszniki welurowe | Złącze 3,5 mm + adapter 6,3 mm

Zestaw zawiera wszystkie fizyczne komponenty niezbędne do złożenia słuchawek zamkniętych zaprojektowanych przez Badger Sound Forge i dystrybuowanych przez ALTWAY(PL). Obudowy słuchawek nie są częścią zestawu — należy je samodzielnie wydrukować w technologii FDM.

Projekt przeznaczony jest dla osób posiadających drukarkę 3D FDM oraz podstawowe umiejętności montażu elektroniki i mechaniki.

Główne cechy

• Przetworniki Peerless 50 mm: przetworniki dynamiczne przeznaczone do zastosowań audiofilskich
• Kabel sygnałowy 6N OCC Litz: posrebrzana miedź w konstrukcji wielożyłowej Litz, po dwa przewody na słuchawkę
• Odłączany kabel audio: pleciony kabel stereofoniczny 3,5 mm umożliwia wymianę lub modernizację bez ingerencji w obudowę
• Nauszniki welurowe: para nauszników z grubego weluru i skóry syntetycznej, osobno lewy i prawy
• Kompletny zestaw złączy audio: dwa żeńskie gniazda stereo 3,5 mm oraz adapter 3,5 mm / 6,3 mm
• Elementy montażowe ze stali węglowej i nylonu: śruby, nakrętki, podkładki i wkładki gwintowane dobrane do projektu
• Projekt wyłącznie pod FDM: geometria obudowy jest niemożliwa do wykonania metodą wtrysku — wymaga druku 3D

Zalecenia dotyczące druku obudowy

• Wysokość warstwy: zalecane 0,2 mm
• Szerokość linii: 0,5 mm dla obrysów zewnętrznych przy dyszy 0,4 mm
• Materiał: zdecydowanie zalecany ABS lub ASA
• PETG: nie nadaje się — zawiasy nie będą działać poprawnie
• PLA: dopuszczalne, lecz wydrukowana opaska głowowa (łącząca obie muszle) będzie mniej elastyczna i bardziej podatna na pękanie

Uwagi

• Zestaw nie zawiera elementów obudowy — konieczny jest samodzielny wydruk 3D w technologii FDM. Pliki STL modeli oraz pełna instrukcja montażu krok po kroku zostaną przesłane po złożeniu zamówienia.
• Do złożenia wymagana jest drukarka FDM oraz standardowe narzędzia warsztatowe.
• Każdy komponent jest oznaczony numerami EAN i SKU w celu łatwej identyfikacji.

Zawartość zestawu

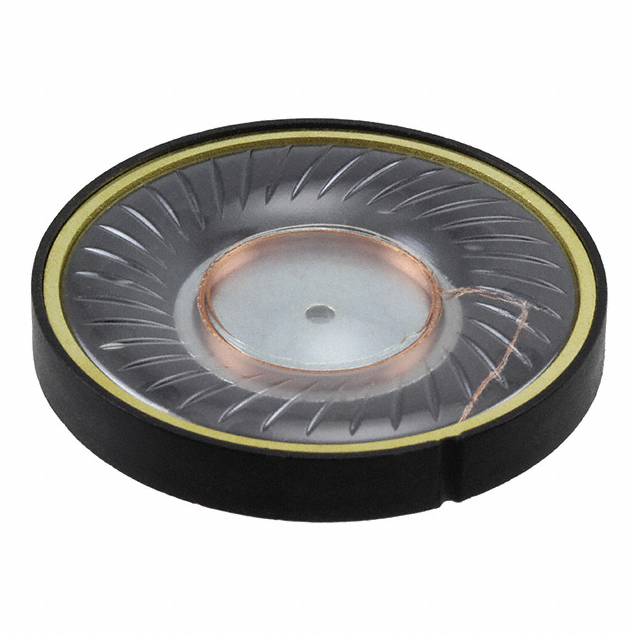

• 2 × przetwornik dynamiczny Peerless 50 mm (zakres częstotliwości: 20 Hz – 20 kHz)
• 2 × posrebrzany przewód miedziany 6N OCC Litz (49 żył × 0,06 mm)

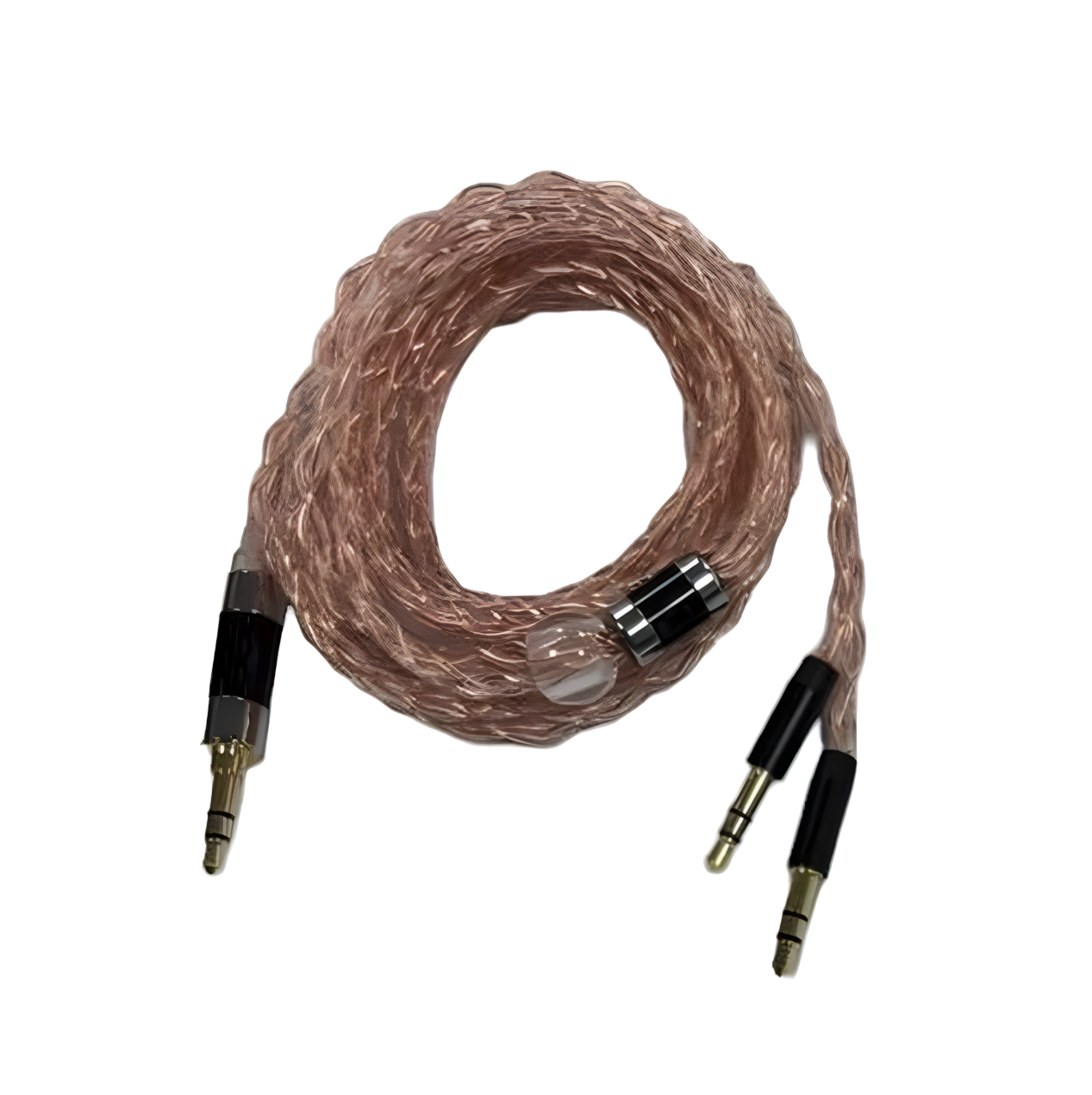

• 1 × pleciony stereofoniczny kabel audio 3,5 mm męsko-męski, długość ok. 1,5 m

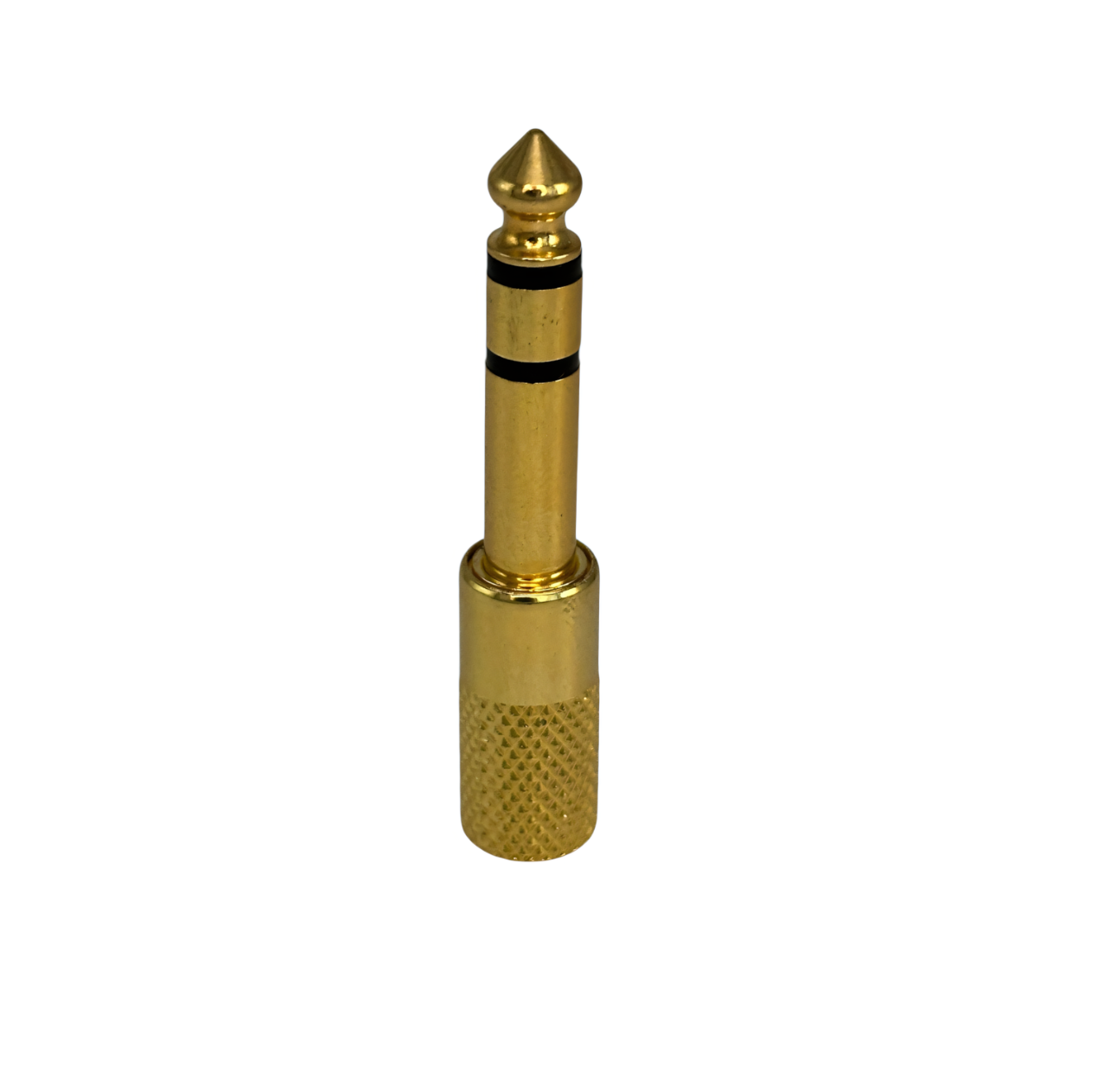

• 1 × adapter stereo 3,5 mm / 6,3 mm
• 2 × żeńskie gniazdo audio stereo 3,5 mm

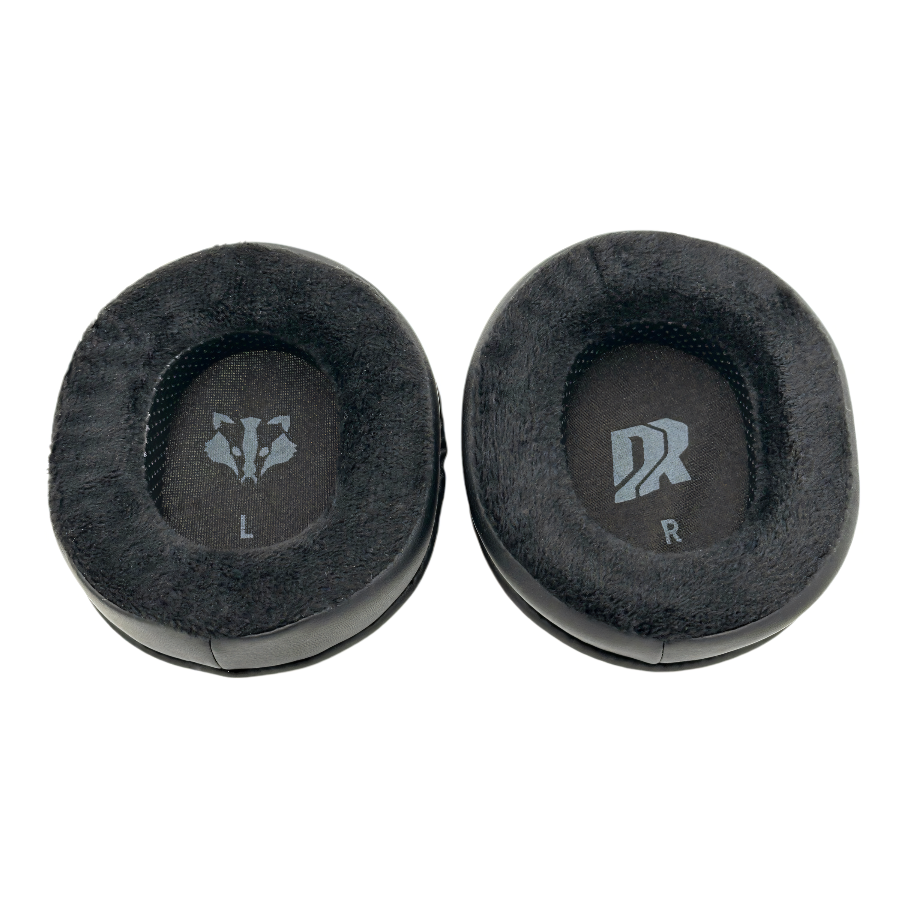

• 1 × para aksamitnych nauszników (lewy + prawy)

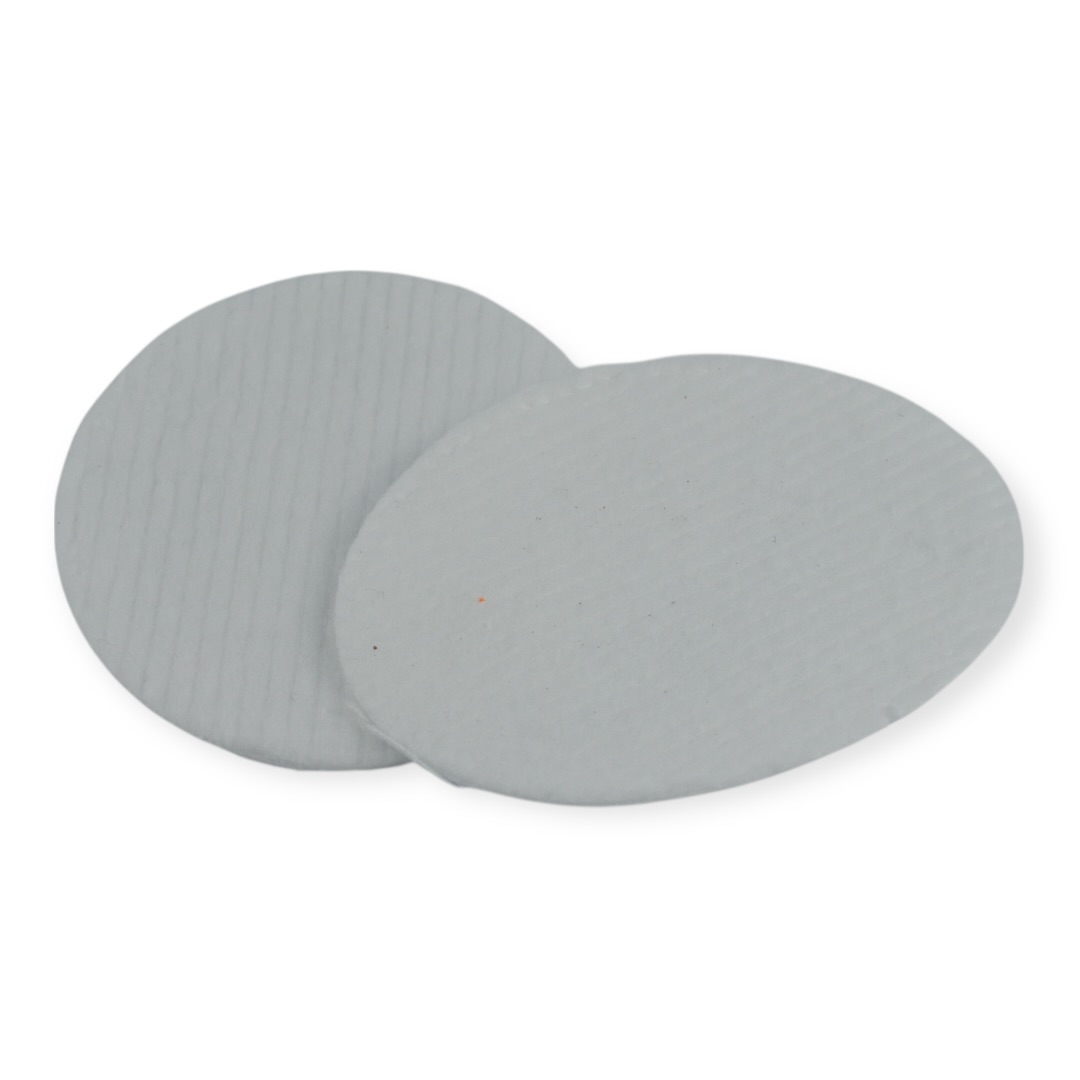

• 2 × okrągła wkładka filcowa
• 2 × bawełniana nakładka Basics
• 2 × śruba z łbem sześciokątnym ze stali węglowej M3×18
• 4 × czarna nylonowa nakrętka zabezpieczająca M3
• 20 × wkręt samogwintujący z łbem płaskim krzyżowym M2.3×8 mm
• 2 × nylonowa podkładka płaska M3×8×1 mm
• 8 × wkładka gwintowana do plastiku M3×5 mm
• 8 × śruba z łbem sześciokątnym ze stali węglowej M3×5 mm
• 4 × śruba z łbem sześciokątnym ze stali węglowej M3×10 mm
• 1 × przezroczysty pleciony stereofoniczny kabel audio 3,5 mm męsko-męski, długość ok. 1,5 m

Projekt przeznaczony dla osób posiadających drukarkę FDM i podstawowe umiejętności montażu. Pliki STL oraz instrukcja przesyłane są do kupującego po złożeniu zamówienia.
