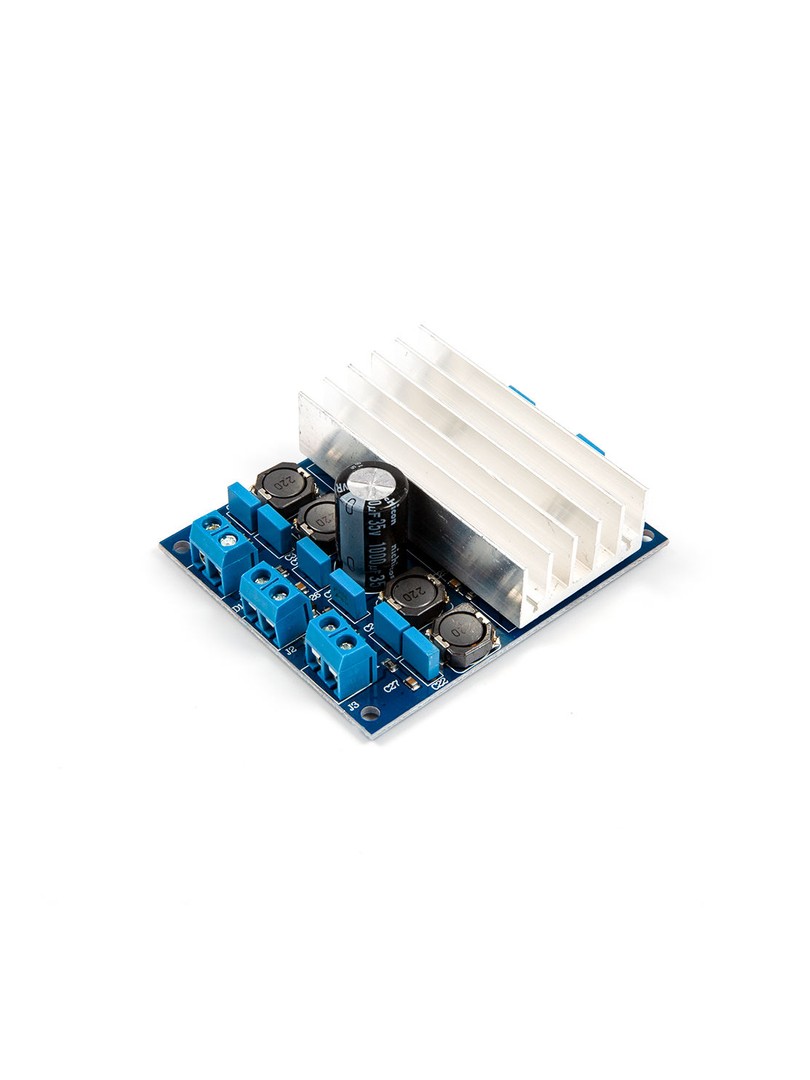

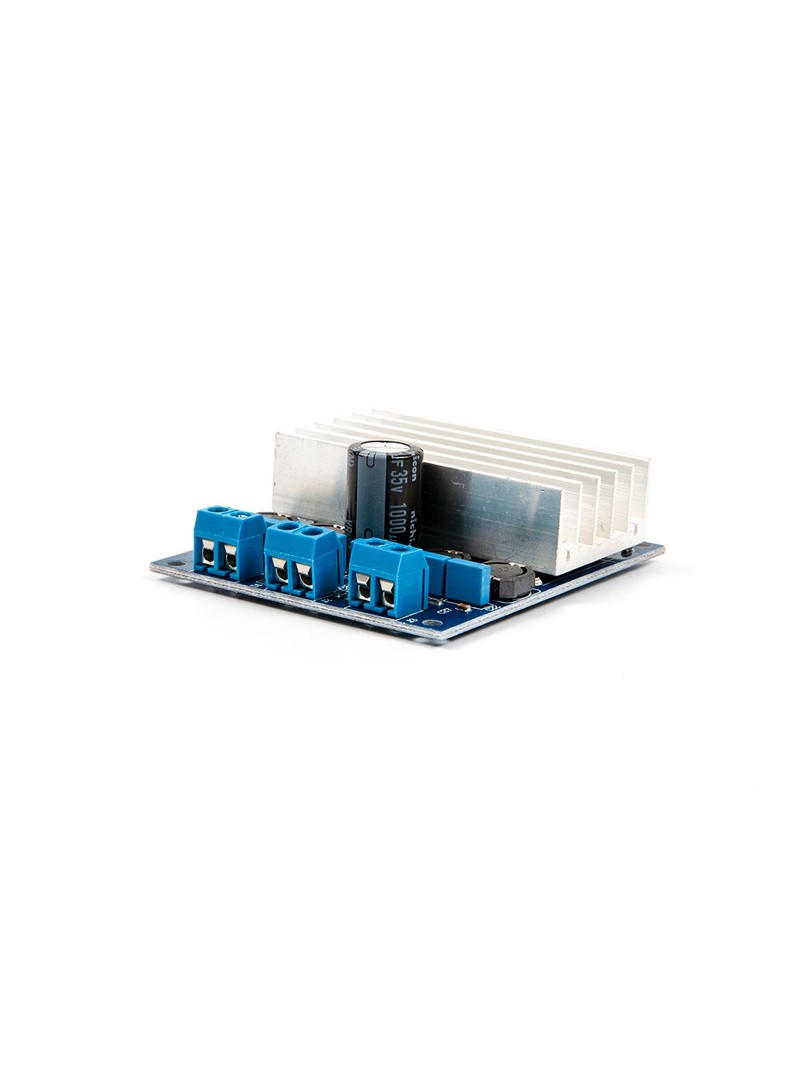

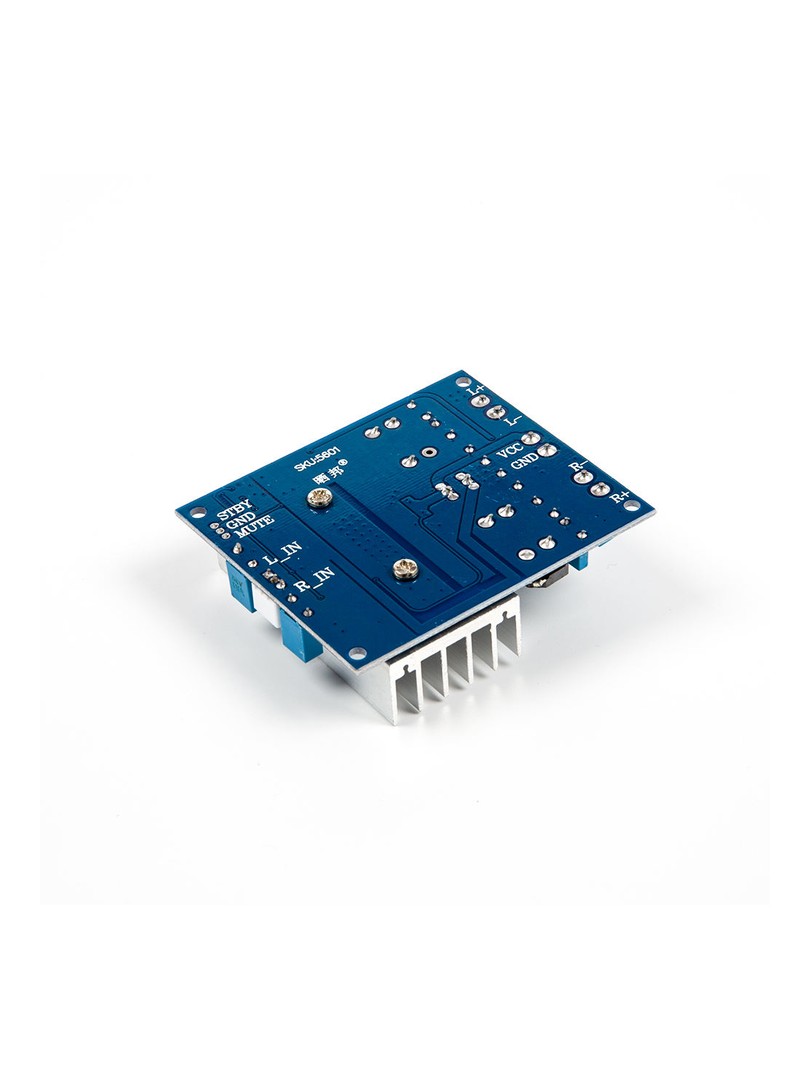

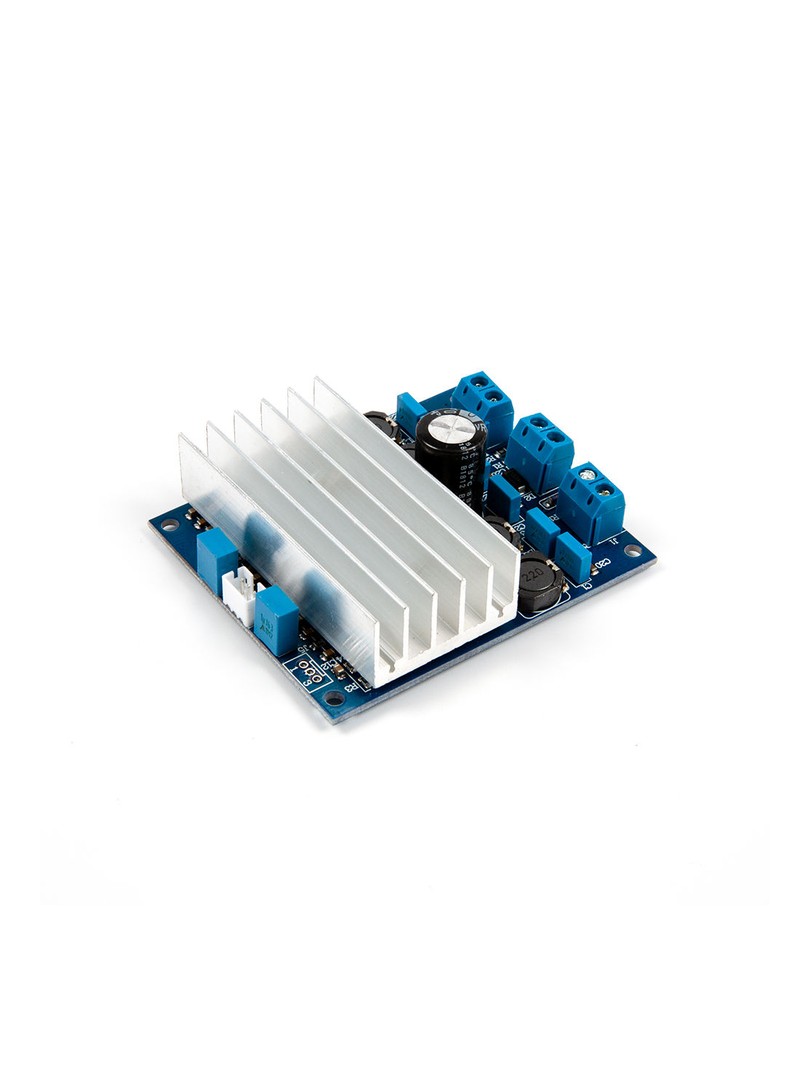

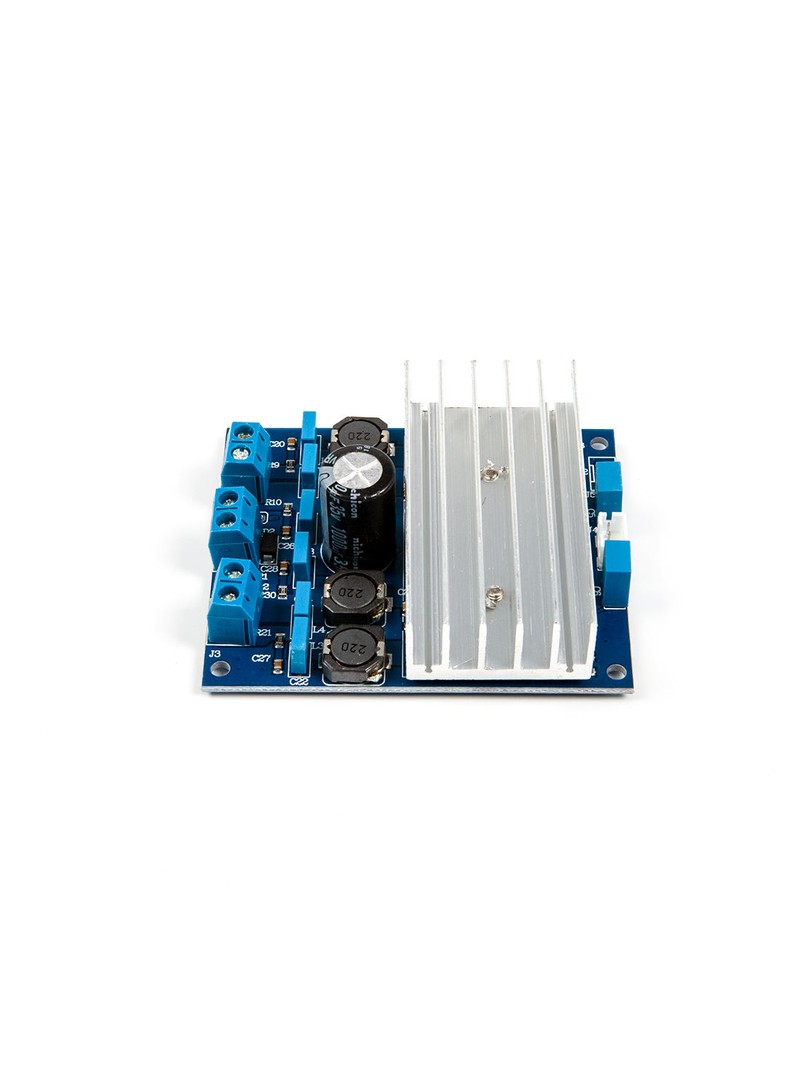

Moduł wzmacniacza cyfrowego TDA7492 stanowi kompaktowe rozwiązanie do zastosowań wymagających dużej mocy wyjściowej przy ograniczonej przestrzeni montażowej. Układ scalony TDA7492 firmy STMicroelectronics, pierwotnie zaprojektowany dla wysokiej klasy systemów audio w telewizorach, zapewnia efektywne wzmocnienie stereofoniczne z niską emisją ciepła. Architektura Class-D łączy wysoką sprawność z doskonałymi parametrami termicznymi, umożliwiając stałe pracę długoterminową nawet w wymagających warunkach.

Moduł wyposażono w duży aluminiowy radiator odprowadzający ciepło oraz zintegrowane obwody zabezpieczające przed zwarciem i przegrzaniem. Złącza Phoenix ułatwiają szybkie podłączenie głośników, a elastyczna konfiguracja umożliwia pracę w trybie stereo lub mono. Przeznaczony jest dla konstruktorów systemów DIY oraz zastosowań techniczny wymagających efektywnego wzmocnienia audio w kompaktowej formie.

Główne cechy

Architektura Class-D: zapewnia wysoką sprawność energetyczną przy minimalnej generacji ciepła

Układ scalony TDA7492: sprawdzony chip STMicroelectronics z rozwiązań telewizyjnych wysokiej klasy

Kompaktowa konstrukcja: umożliwia instalację w ograniczonej przestrzeni przy zachowaniu dużej mocy wyjściowej

Efektywne chłodzenie: duży aluminiowy radiator zapewnia stałe termiczną podczas długotrwałej pracy

Złącza Phoenix: ułatwiają szybki montaż i podłączenie głośników bez lutowania

Elastyczna konfiguracja: obsługuje tryb pracy stereo oraz mono

Zabezpieczenia: wbudowane obwody ochronne przed zwarciem i przegrzaniem

Specyfikacja techniczna

Typ produktu: moduł cyfrowego wzmacniacza mocy audio

Układ scalony: TDA7492 (STMicroelectronics)

Klasa wzmacniacza: Class-D

Konfiguracja kanałów: 2.0 stereo (obsługa trybu mono)

Moc wyjściowa na kanał: 50W @ 8Ω

Moc wyjściowa całkowita: 100W

Minimalna impedancja głośników: 4Ω

Zniekształcenia harmoniczne THD: 0,1% @ 8Ω, 1W

Napięcie zasilania: DC 10–26V

Pobór prądu: 1–4A (zależnie od napięcia i obciążenia)

Złącza głośnikowe: listwa zaciskowa Phoenix

Złącze wejściowe: przewód stereo (dołączony)

Zabezpieczenia: ochrona przed zwarciem i przegrzaniem

Wymiary płytki: ok. 70 × 59 × 22 mm

Uwagi

Głośniki o impedancji 4Ω wymagają napięcia zasilania poniżej określonego limitu – należy przestrzegać zaleceń producenta.

Głośniki o impedancji 6Ω wymagają napięcia zasilania poniżej określonego limitu – należy przestrzegać zaleceń producenta.

Głośniki o impedancji 8Ω wymagają napięcia zasilania poniżej określonego limitu – należy przestrzegać zaleceń producenta.

Moduł wymaga odpowiedniej wentylacji podczas pracy z dużą mocą wyjściową.

Przeznaczony wyłącznie do pracy z głośnikami pasywnymi.

Zewnętrzne zasilanie (adapter sieciowy) nie jest dołączone do zestawu.

Typowe zastosowania

Budowa wysokiej mocy wzmacniaczy audio DIY

Systemy głośników półkowych i podłogowych

Domowe systemy audio i multimedialne

Modernizacja audio w telewizorach i monitorach

Kompaktowe projekty audio techniczny

Zawartość zestawu

1 × Moduł wzmacniacza cyfrowego TDA7492 dwukanałowy

1 × Przewód wejściowy stereo

Moduł wzmacniacza ProRock TDA7492 łączy dużą moc wyjściową, kompaktowe wymiary oraz efektywność architektury Class-D. Stanowi praktyczne rozwiązanie dla rozbudowanych systemów audio DIY oraz zastosowań wymagających wysokiej mocy w ograniczonej przestrzeni montażowej.
