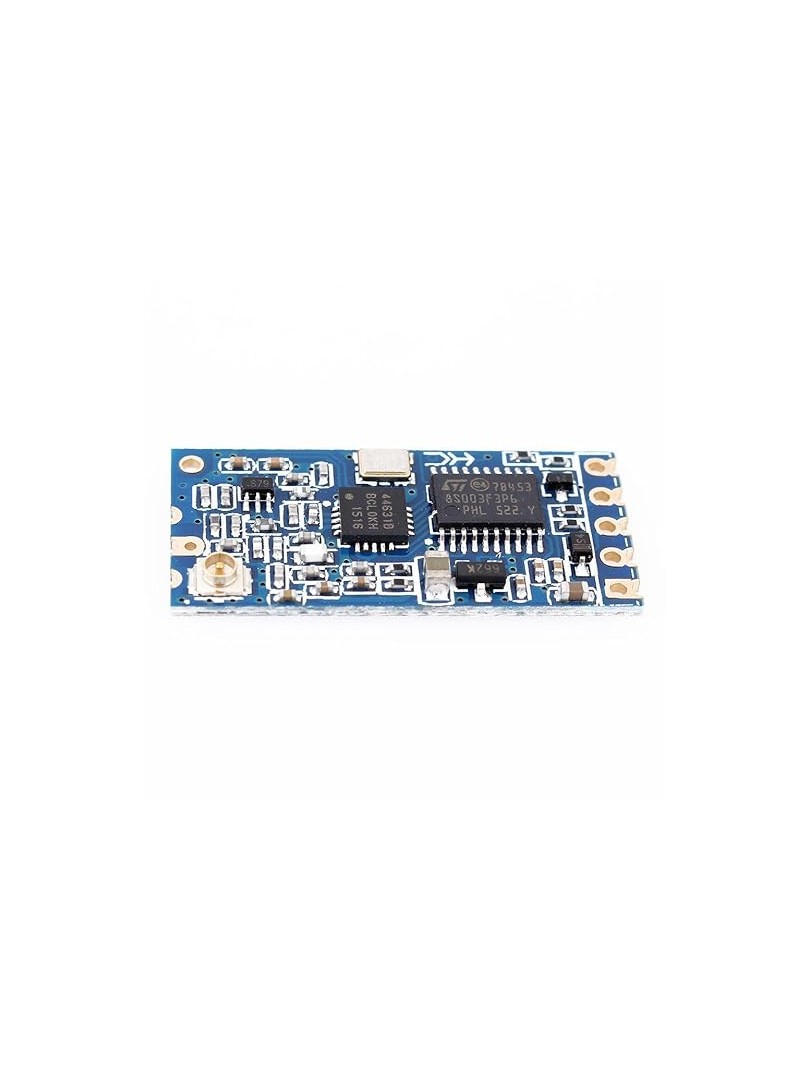

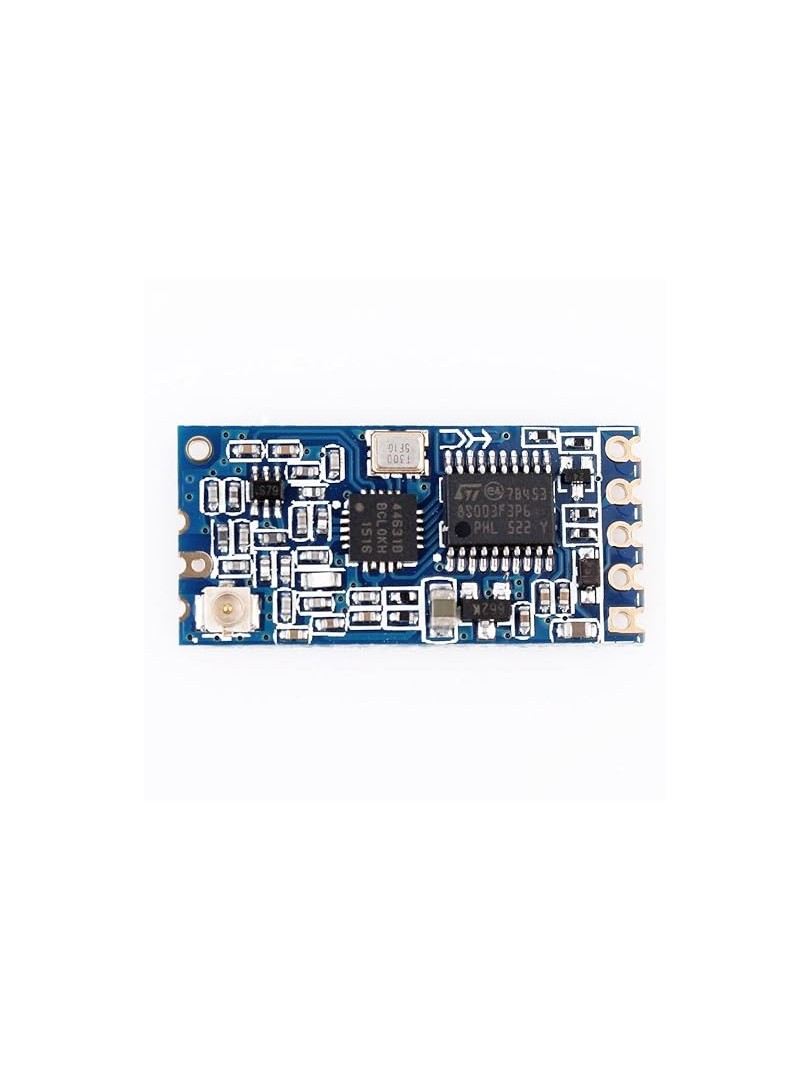

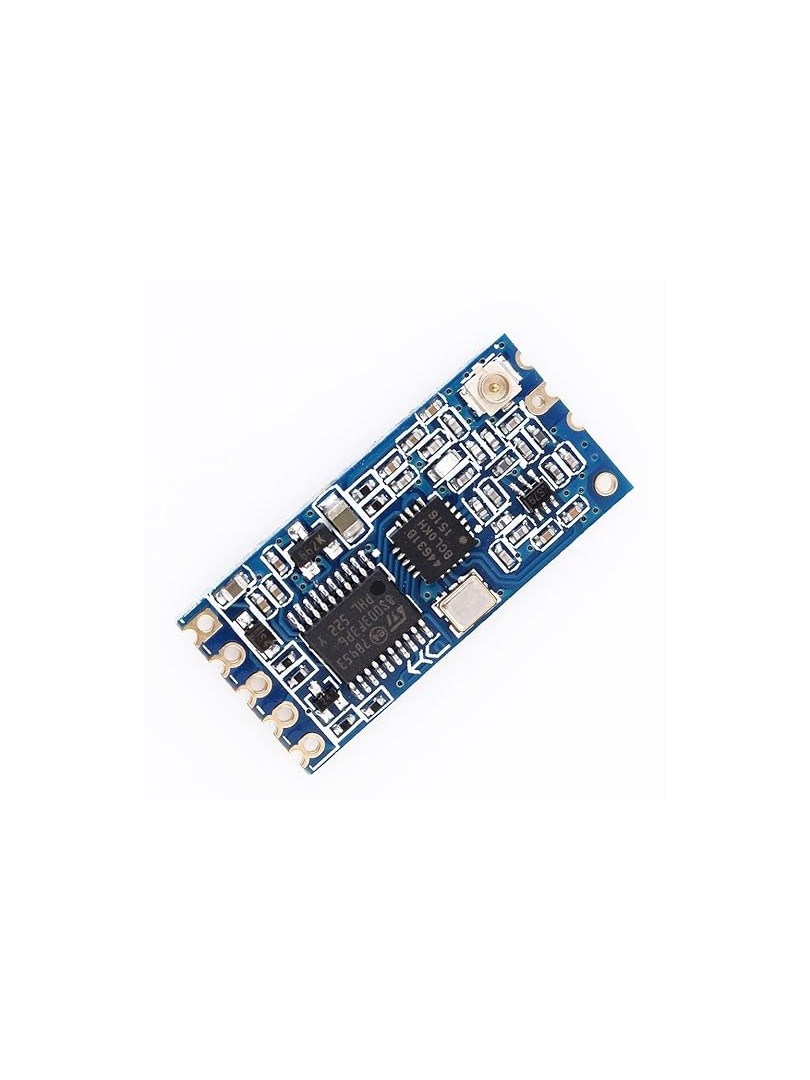

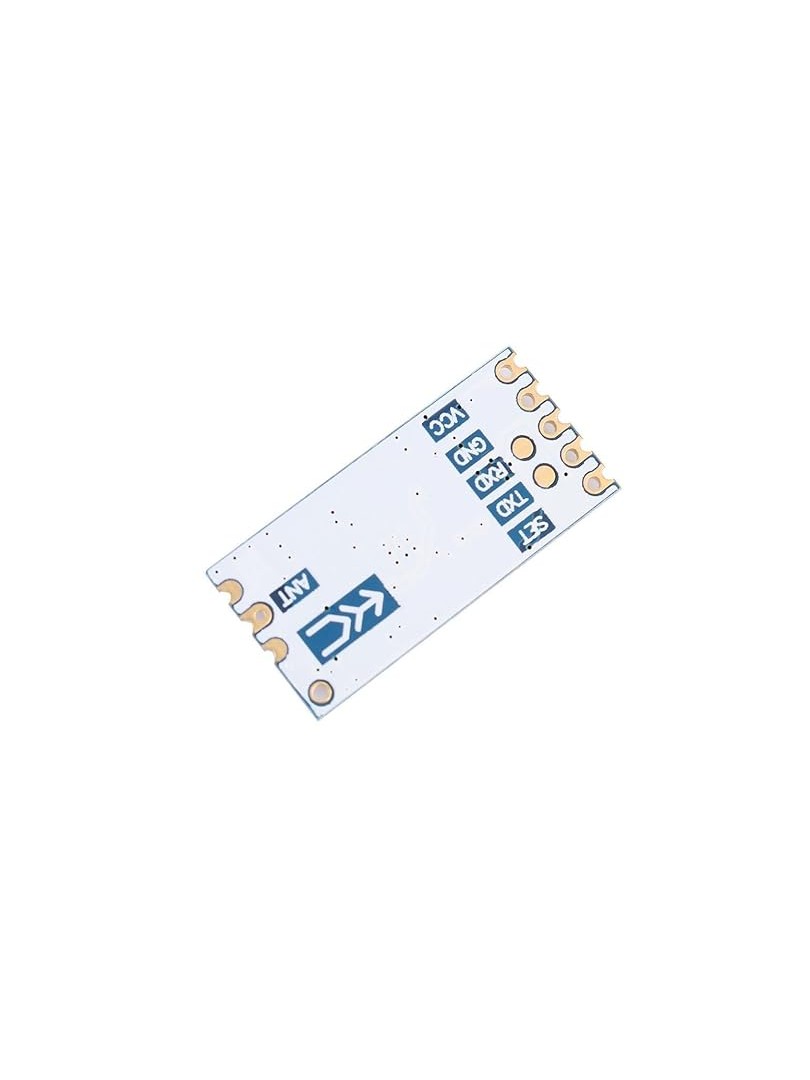

Moduł ProRock HC-12 SI4438 to bezprzewodowy transceiver radiowy przeznaczony do transmisji danych przez port szeregowy UART pomiędzy mikrokontrolerem a urządzeniami peryferyjnymi. Układ bazuje na transceiverze RF SI4438 pracującym w paśmie 433 MHz i umożliwia przezroczystą komunikację szeregową bez konieczności implementacji złożonych protokołów transmisyjnych.

Moduł obsługuje tryby point-to-point oraz multipoint, oferuje regulowaną moc nadawania i konfigurowalne parametry transmisji za pomocą poleceń AT. Przeznaczony dla zastosowań w systemach zdalnego sterowania, telemetrii, akwizycji danych oraz sieciach IoT.

Główne cechy

Transceiver RF SI4438: stałe transmisja radiowa na duże odległości w paśmie 433 MHz

Przezroczysta komunikacja UART: bezpośrednia transmisja danych szeregowych bez konieczności obsługi protokołu radiowego

Tryby pracy konfigurowalne przez AT: możliwość dostosowania parametrów transmisji do wymagań aplikacji

Zestaw napięcia zasilania: zasilanie z układów opartych na napięciach od trzech do pięciu woltów

Aktualizacja firmware: możliwość aktualizacji oprogramowania modułu

Zasada działania

Moduł działa jako transparentny most pomiędzy interfejsem UART mikrokontrolera a łączem radiowym. Dane wysyłane przez port szeregowy są automatycznie modulowane i transmitowane przez układ SI4438, natomiast odebrane ramki radiowe są demodulowane i przekazywane na wyjście UART. Konfiguracja parametrów radiowych odbywa się przez przesłanie komend AT do modułu przez ten sam interfejs szeregowy.

Specyfikacja techniczna

Układ RF: SI4438

Zakres częstotliwości pracy: 433,4–473,0 MHz

Liczba kanałów: do 100

Moc nadawania: do 100 mW (konfigurowalna)

Napięcie zasilania: 3,2–5,5 V

Domyślne napięcie zasilania: 3,3 V

Pobór prądu w spoczynku (domyślnie): około 16 mA

Domyślna prędkość transmisji: 9600 bps

Domyślny tryb pracy: FU3

Domyślny kanał: CH001 (433,4 MHz)

Maksymalny zasięg komunikacji: do 1000 m (w terenie otwartym)

Wymiary modułu: 27,8 × 14,4 × 4 mm

Uwagi

Przy zasilaniu powyżej 4,5 V i długotrwałej transmisji zaleca się włączenie diody 1N4007 szeregowo w celu zmniejszenia nagrzewania wbudowanego stabilizatora LDO.

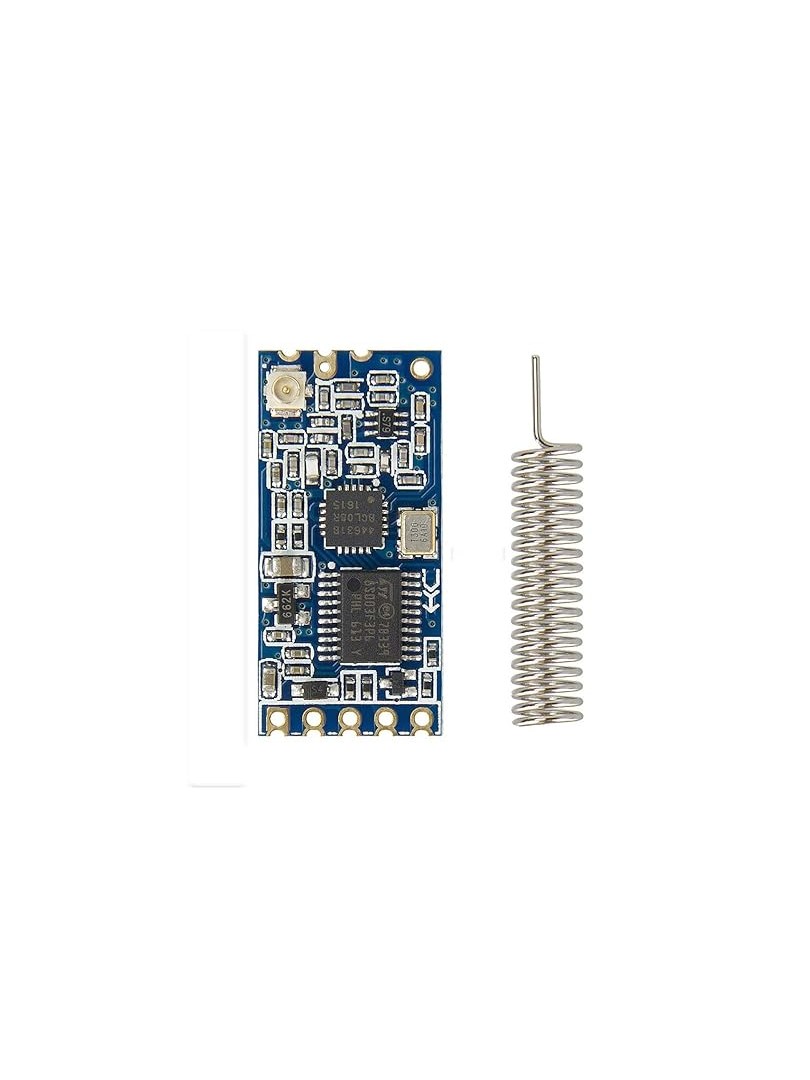

Do osiągnięcia maksymalnego zasięgu wymagana jest antena zewnętrzna.

Konfiguracja parametrów modułu odbywa się przez komendy AT przesyłane przez port szeregowy.

Typowe zastosowania

Bezprzewodowa komunikacja szeregowa pomiędzy mikrokontrolerem a urządzeniami zdalnymi

Systemy zdalnego sterowania

Telemetria i rejestracja danych

Sieci czujników IoT

Przemysłowe i hobbystyczne projekty bezprzewodowe

Zawartość zestawu

1 × Moduł radiowy ProRock HC-12 SI4438 433 MHz

Moduł ProRock HC-12 SI4438 stanowi proste i działający rozwiązanie do transmisji danych szeregowych na duże odległości w systemach wbudowanych oraz projektach opartych na mikrokontrolerem.
