Zestaw antenowy ProRock MT7681 umożliwia przeniesienie anteny WiFi na zewnątrz obudowy w zastosowaniach z modułami ESP8266. Oznaczenie MT7681 odnosi się do nazwy modelu anteny wykorzystanej w zestawie. Rozwiązanie znajduje zastosowanie w sytuacjach, gdy antena wbudowana jest ekranowana przez obudowę lub sąsiadujące elementy konstrukcji.

Zestaw zawiera elastyczny kabel połączeniowy oraz antenę z łączem RP-SMA, co pozwala na zmianę położenia radiatora WiFi względem modułu bezprzewodowego. Przeznaczony dla projektów DIY, prototypów laboratoryjnych oraz zastosowań IoT wymagających lepszego umiejscowienia anteny.

Główne cechy

Przeniesienie anteny na zewnątrz: umożliwia wyprowadzenie radiatora WiFi poza obudowę i montaż w miejscu zapewniającym lepszy dostęp do sygnału

Elastyczny kabel pigtail: ułatwia poprowadzenie anteny do wybranej pozycji montażowej

Pasmo 2.4 GHz: zgodność z sieciami WiFi obsługiwanymi przez moduły ESP8266

Łącze RP-SMA: standardowe złącze stosowane w antenach WiFi

Format zestawu: rozwiązanie przystosowane do projektów maker, prototypów oraz obudów IoT

Zasada działania

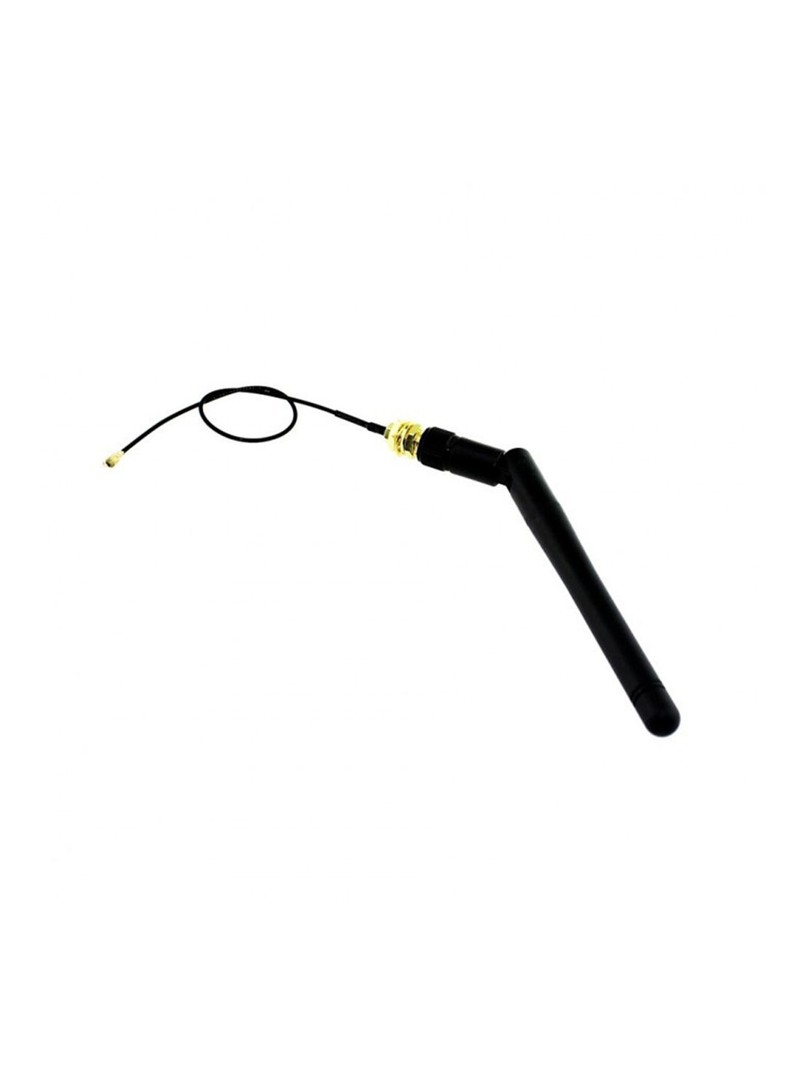

Kabel pigtail przenosi sygnał RF z łącza antenowego modułu do anteny zewnętrznej. Zmiana położenia anteny względem źródeł zakłóceń i elementów ekranujących może wpłynąć na poprawę jakości odbioru w zależności od warunków instalacji i środowiska radiowego. Kabel pełni funkcję adaptera między złączem U.FL/IPEX modułu a złączem RP-SMA anteny.

Specyfikacja techniczna

Typ produktu: antena WiFi z kablem przedłużającym RF

Pasmo częstotliwości: 2.4 GHz

Zysk anteny: ~2–3 dBi

Charakterystyka promieniowania: wszechkierunkowa

Materiał osłony: poliuretan

Złącze anteny: RP-SMA męskie (żeński pin centralny)

Złącze pigtail (strona modułu): U.FL (kompatybilne z IPEX)

Złącze pigtail (strona anteny): RP-SMA żeńskie (męski pin centralny)

Typ kabla pigtail: koncentryczny 1.13

Długość kabla pigtail (z adapterem): ~17 cm

Długość anteny: ~11 cm

Kompatybilność: moduły ESP8266 z łączem antenowym U.FL/IPEX (np. warianty ESP-07 z U.FL)

Kolor: czarny

Uwagi

Przed zakupem i instalacją należy sprawdzić, czy moduł ESP8266 posiada złącze antenowe U.FL/IPEX.

Kabel RF należy prowadzić z dala od źródeł zakłóceń i utrzymywać możliwie krótką długość torów.

Małe złącza RF wymagają ostrożności podczas montażu, aby uniknąć uszkodzenia gniazda w module.

Typowe zastosowania

Projekty ESP8266 umieszczone wewnątrz obudów

Przeniesienie anteny WiFi w konstrukcjach maker i IoT

Poprawa jakości odbioru poprzez lepsze umiejscowienie anteny

Prototypy telemetrii bezprzewodowej i zdalnego sterowania

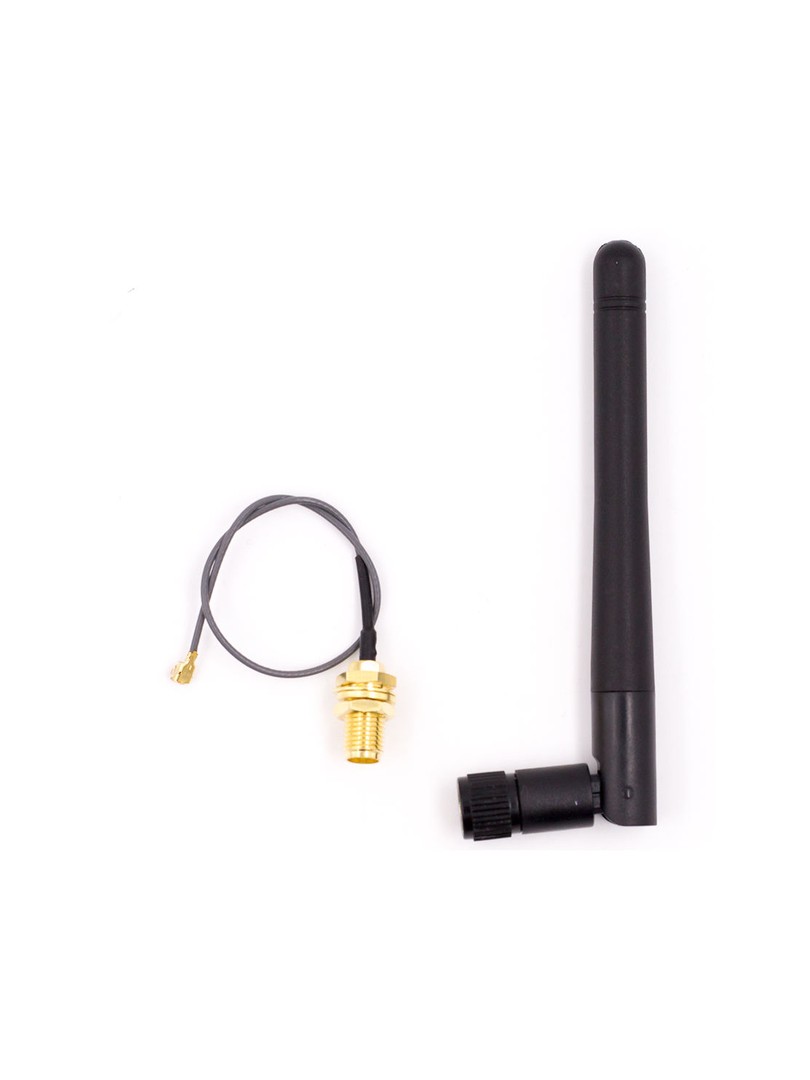

Zawartość zestawu

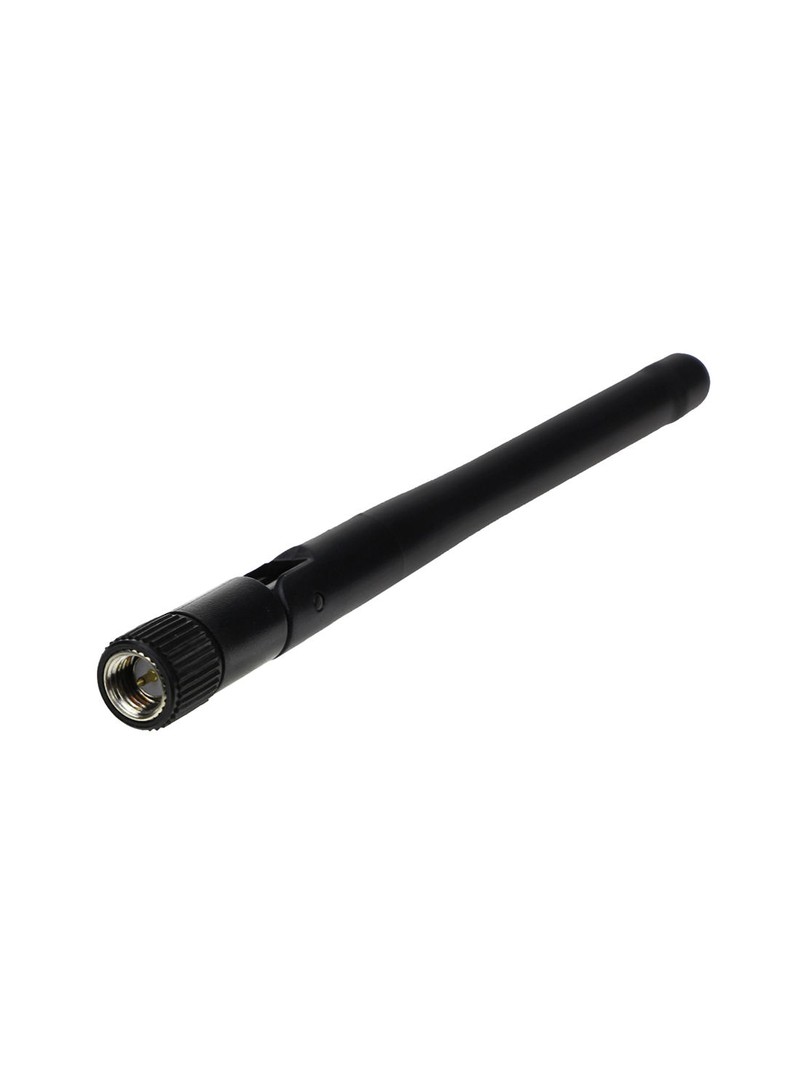

1 × Antena WiFi ProRock MT7681

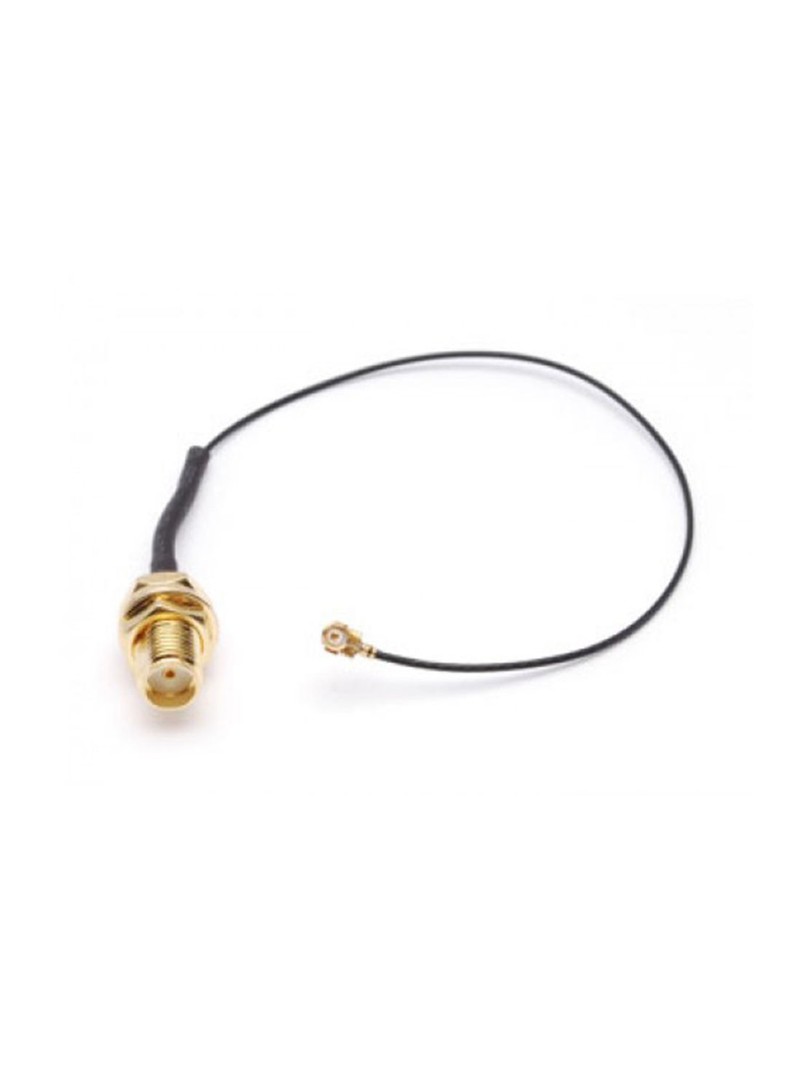

1 × Kabel przedłużający RP-SMA do U.FL/IPEX pigtail

Zestaw antenowy ProRock MT7681 stanowi rozwiązanie do przeniesienia anteny WiFi 2.4 GHz w miejsce zapewniające lepszy dostęp do sygnału w zastosowaniach z kompatybilnymi modułami bezprzewodowymi.
