ProRock VS1053 MP3 Recording Module SPI TF Card Slot 5V

ProRock VS1053 Moduł MP3 z Funkcją Nagrywania SPI TF Card Slot 5V

VS1053 | Interfejs SPI | Slot karty TF | Mikrofon i Line-In | Zasilanie 5V DC | 63 × 56 × 17 mm

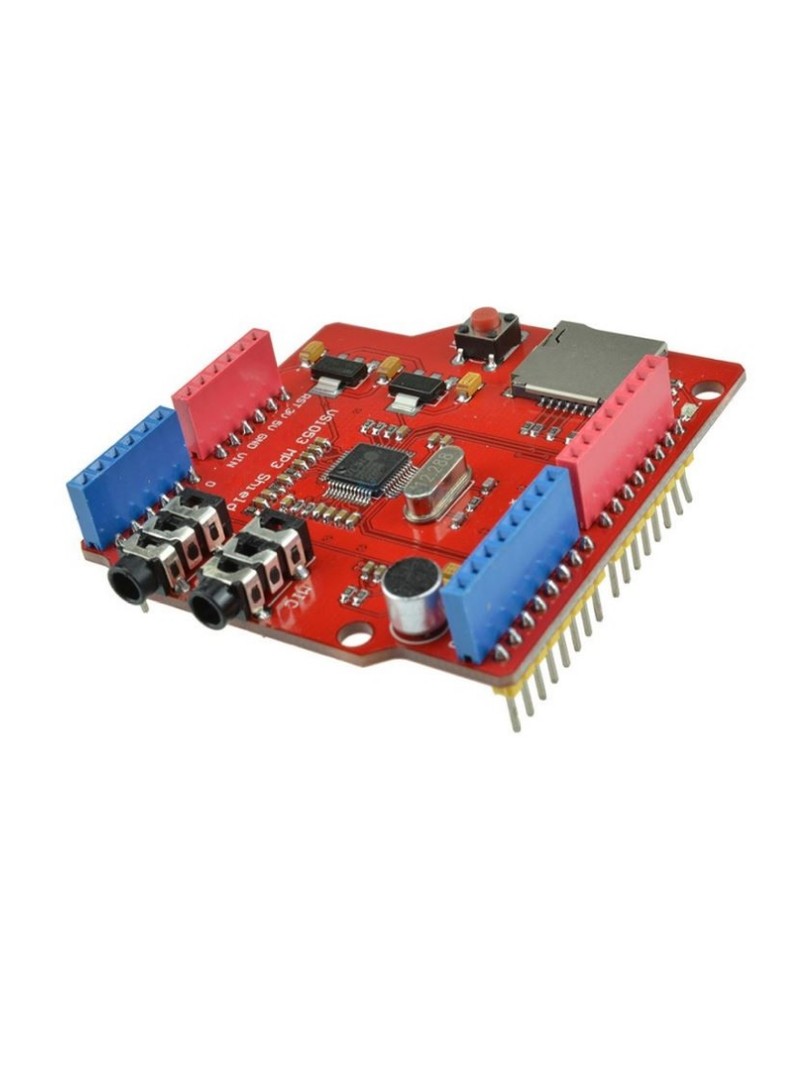

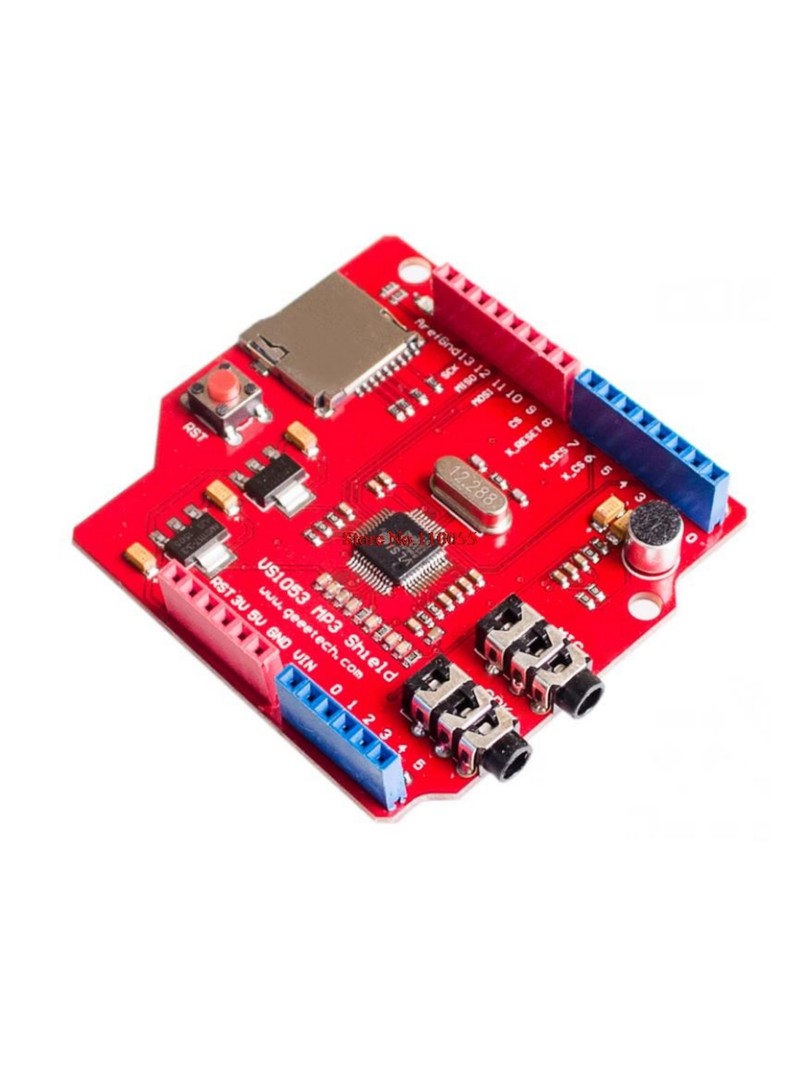

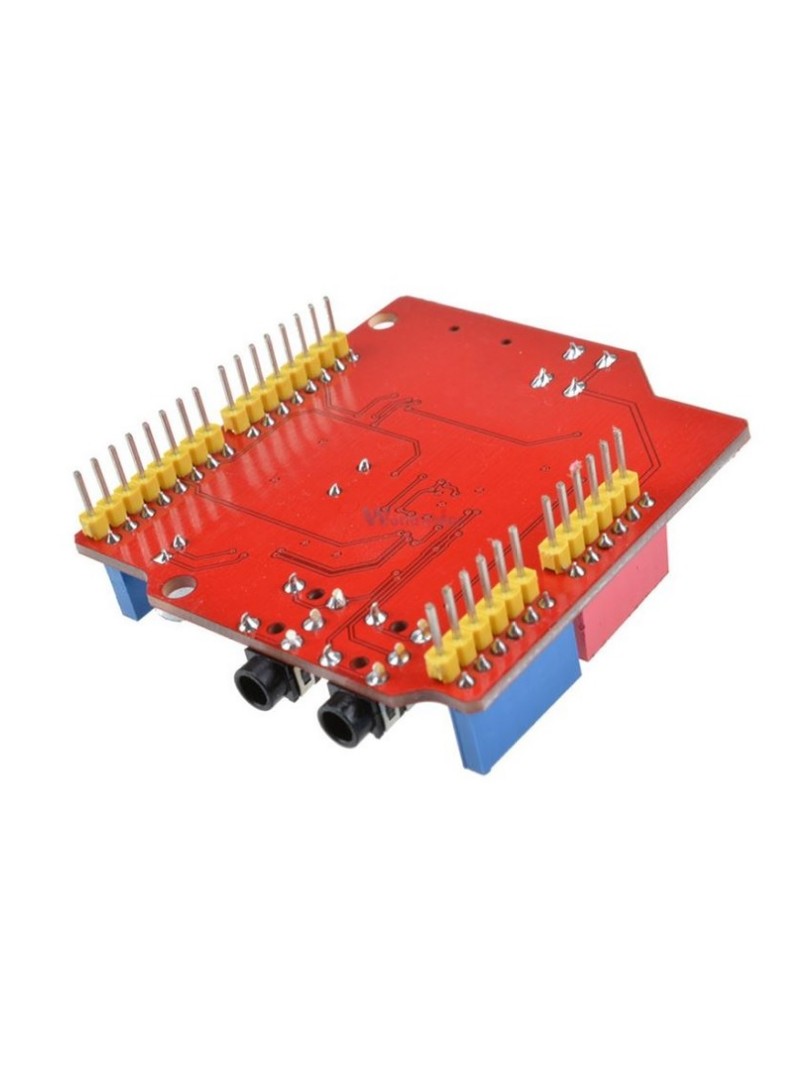

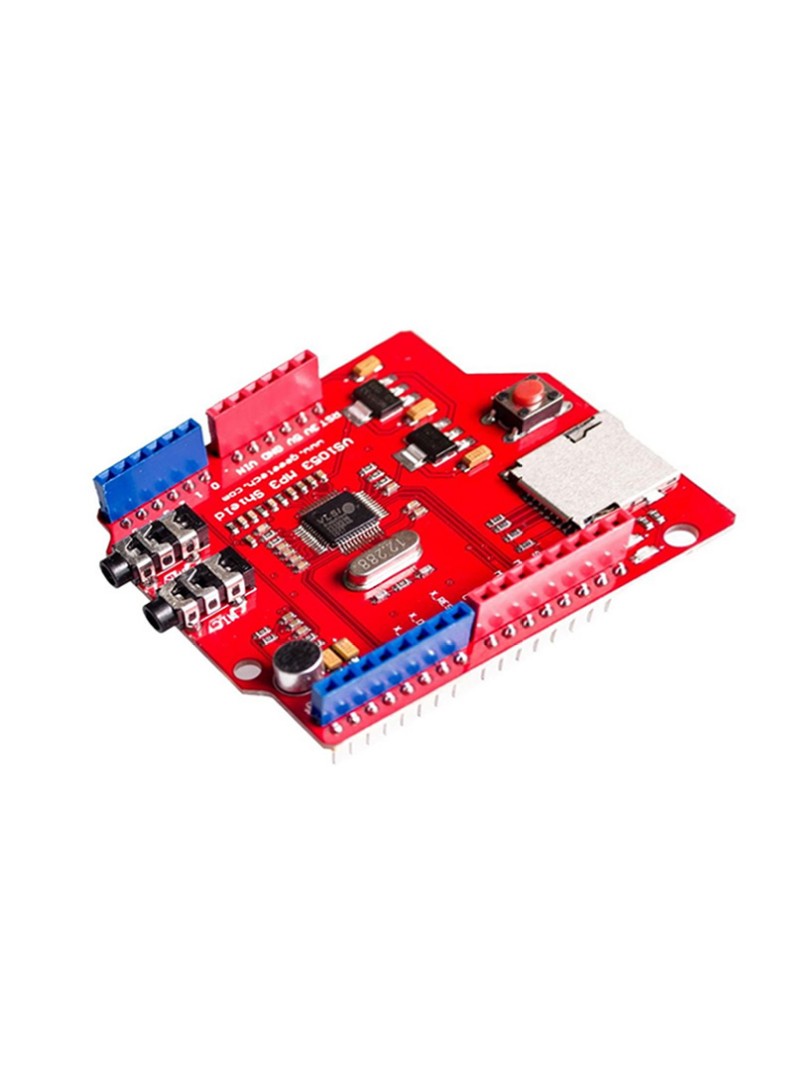

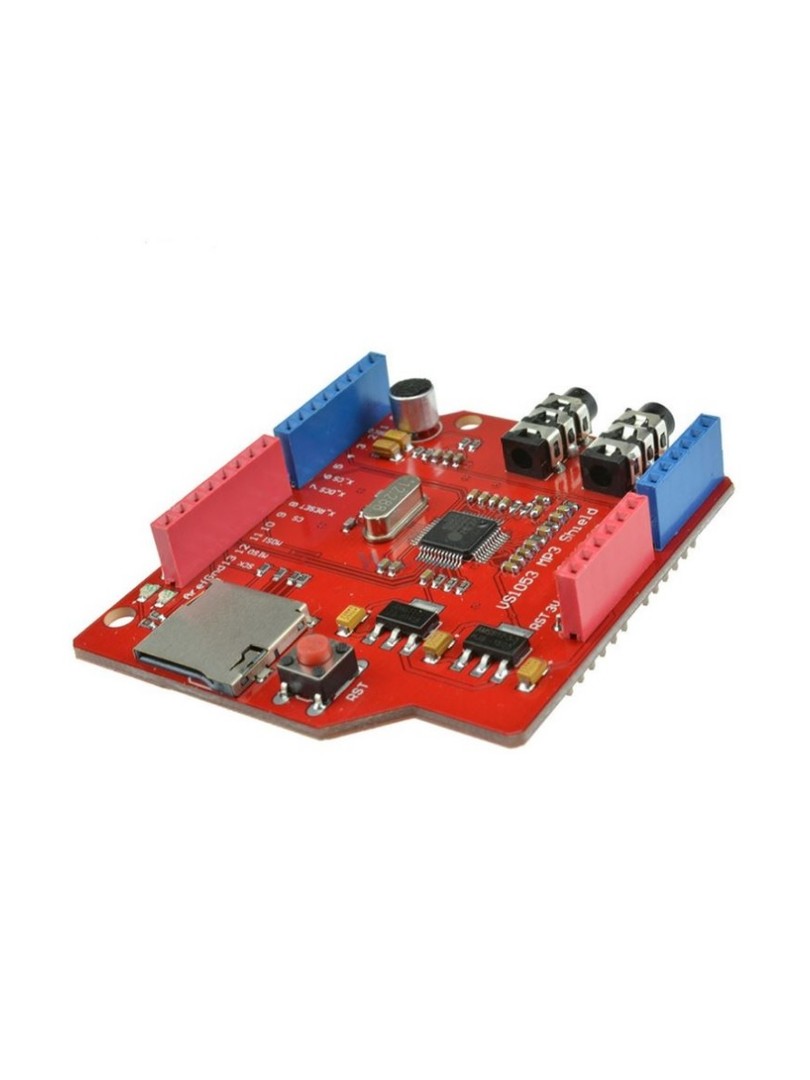

ProRock VS1053 MP3 Recording Module Development Board to wielofunkcyjna płytka rozwojowa oparta na układzie kodeka audio VS1053. Moduł zapewnia możliwość dekodowania i odtwarzania szerokiej gamy formatów audio oraz obsługuje kodowanie OGG w czasie rzeczywistym i nagrywanie dźwięku. Komunikacja z mikrokontrolerem odbywa się przez standardowy interfejs SPI, co umożliwia współpracę z platformami takimi jak Arduino, ESP32, STM32 i Raspberry Pi.

Moduł wyposażono w slot karty TF (Micro SD) umożliwiający lokalne przechowywanie nagranych danych audio oraz ich odtwarzanie. Wbudowany mikrofon pozwala na natychmiastowe rozpoczęcie nagrywania bez konieczności podłączania zewnętrznych urządzeń. Moduł oferuje również wejście Line-In do podłączania zewnętrznych źródeł audio oraz dwa gniazda Jack 3,5 mm przeznaczone do wejścia mikrofonowego i wyjścia słuchawkowego.

Główne cechy

• Układ kodeka VS1053: obsługuje odtwarzanie wielu formatów audio oraz kodowanie OGG w czasie rzeczywistym
• Interfejs SPI: wszystkie linie sygnałowe wyprowadzone na złącza ułatwiające podłączenie do mikrokontrolera
• Wbudowany mikrofon: umożliwia nagrywanie dźwięku bez dodatkowego sprzętu
• Wejście Line-In: pozwala na podłączenie zewnętrznych źródeł audio
• Dwa gniazda Jack 3,5 mm: osobne wejście mikrofonowe i wyjście słuchawkowe/stereo
• Slot karty TF: przechowywanie i odtwarzanie plików audio z karty Micro SD
• Dioda LED zasilania: wizualna kontrola statusu zasilania modułu
• Stabilizatory LDO: wbudowane regulatory AMS1117 zapewniające napięcia 3,3V i 2,8V z prądem do 800 mA
• Rezonator kwarcowy 12,288 MHz: dokładny taktowanie operacji audio

Zasada działania

Moduł wykorzystuje układ VS1053 do przetwarzania sygnałów audio. W trybie odtwarzania dekoduje pliki audio z karty TF i przesyła sygnał na wyjście słuchawkowe. W trybie nagrywania układ pobiera sygnał z wbudowanego mikrofonu lub wejścia Line-In, koduje go w czasie rzeczywistym do formatu OGG i zapisuje na karcie TF. Komunikacja z mikrokontrolerem następuje przez magistralę SPI, która przesyła komendy sterujące i dane audio. Zasilanie modułu odbywa się napięciem 5V DC, które jest następnie konwertowane przez stabilizatory LDO do wymaganych poziomów 3,3V i 2,8V dla poszczególnych układów.

Specyfikacja techniczna

• Układ główny: VS1053
• Interfejs komunikacyjny: SPI
• Napięcie zasilania: 5V DC
• Stabilizatory napięcia: 3,3V i 2,8V (AMS1117, do 800 mA)
• Częstotliwość rezonatora: 12,288 MHz
• Pamięć: slot karty TF (Micro SD)
• Wejścia/wyjścia audio: gniazdo Jack 3,5 mm wejście mikrofonowe, gniazdo Jack 3,5 mm wyjście słuchawkowe/stereo
• Wymiary: 63 × 56 × 17 mm
• Masa: ok. 20 g

Uwagi

• Nagrywanie odbywa się w formacie OGG z wykorzystaniem kodowania w czasie rzeczywistym przez układ VS1053.
• Do nagrywania i odtwarzania wymagana jest karta TF (Micro SD), która nie jest dołączona do zestawu.
• W celu zapewnienia optymalnej sprawny należy zastosować stałe zasilanie 5V oraz prawidłowe okablowanie interfejsu SPI.

Typowe zastosowania

• Systemy rejestracji dźwięku i archiwizacji audio
• Projekty odtwarzaczy MP3 w systemach wbudowanych
• Urządzenia inteligentne wymagające wejścia i wyjścia audio
• Eksperymenty audio i projekty multimedialne DIY
• Platformy edukacyjne i prototypowe

Zawartość zestawu

• 1 × Moduł ProRock VS1053 MP3 Recording Module Development Board z funkcją nagrywania

ProRock VS1053 MP3 Recording Module Development Board łączy funkcje odtwarzania i nagrywania audio w czasie rzeczywistym, co czyni go odpowiednim rozwiązaniem dla systemów wbudowanych, eksperymentów dźwiękowych oraz projektów multimedialnych.
