ProRock USB-C FT232RL 3.3V/5V RX/TX Indicators

Konwerter USB-C na TTL FT232RL 3.3V/5V z LED RX/TX i zabezpieczeniem

FT232RL | USB Type-C | 3.3V / 5V | LED RX/TX | Zabezpieczenie 500mA | 36 × 17.5 mm

Konwerter USB-C na TTL (UART) oparty na układzie FT232RL to uniwersalne narzędzie do programowania mikrokontrolerów, wgrywania firmware oraz komunikacji szeregowej z urządzeniami wbudowanymi. Moduł wyposażono w nowoczesne złącze USB Type-C, diody LED sygnalizujące transmisję danych oraz zabezpieczenie przed przeciążeniem prądowym.

Urządzenie przeznaczone jest dla twórców projektów elektronicznych, inżynierów oraz hobbystów pracujących z płytkami rozwojowymi Arduino, ESP8266, ESP32 i innymi systemami wymagającymi konwersji sygnału USB na poziom logiczny TTL. Dzięki możliwości wyboru napięcia logicznego między trzy przecinek trzy wolta a pięć woltów moduł współpracuje zarówno z układami niskonapięciowymi, jak i standardowymi pięciowoltowymi.

Główne cechy

• Układ FT232RL: zapewnia stałe konwersję sygnału USB na TTL dla interfejsu UART
• Złącze USB Type-C: kompatybilne z nowoczesnymi laptopami, komputerami stacjonarnymi i koncentratorami USB-C

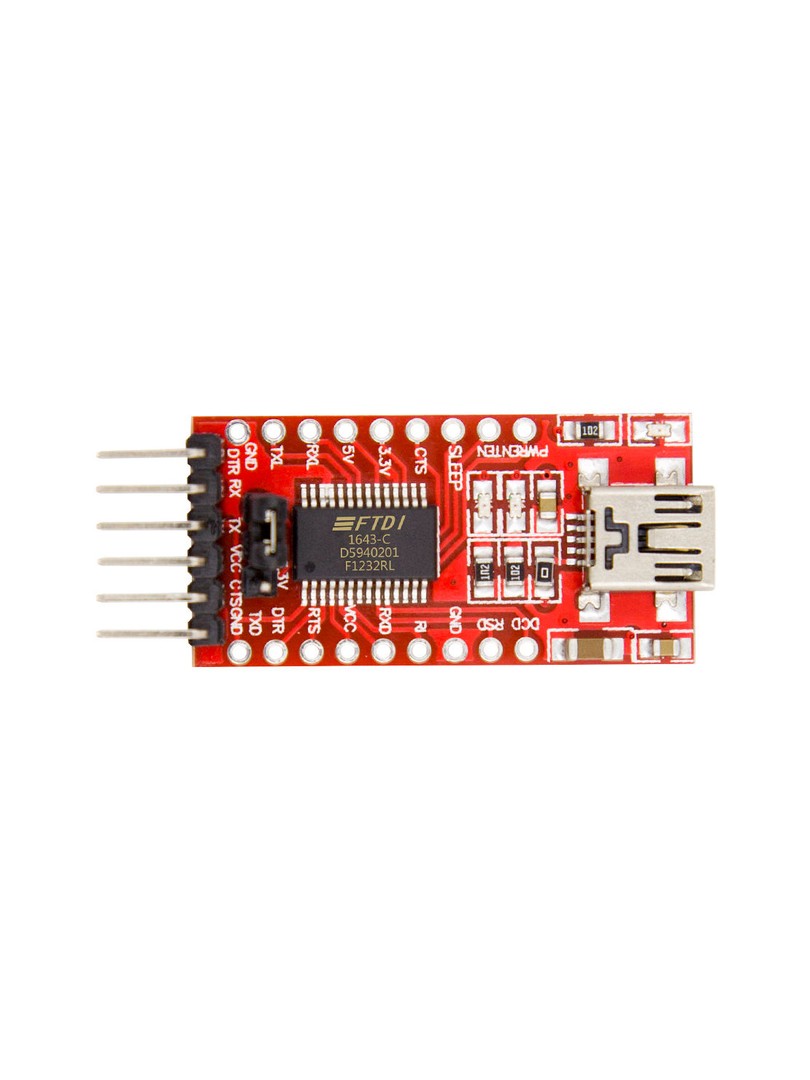

• Wybór poziomu logicznego: możliwość ustawienia napięcia trzy przecinek trzy wolta lub pięć woltów za pomocą zworek montażowych
• Diody LED RX/TX: wizualna sygnalizacja aktywności transmisji i odbioru danych szeregowych
• Zabezpieczenie przed przeciążeniem: bezpiecznik samonaprawialny pięćset miliamperów chroni port USB przed nadmiernym poborem prądu

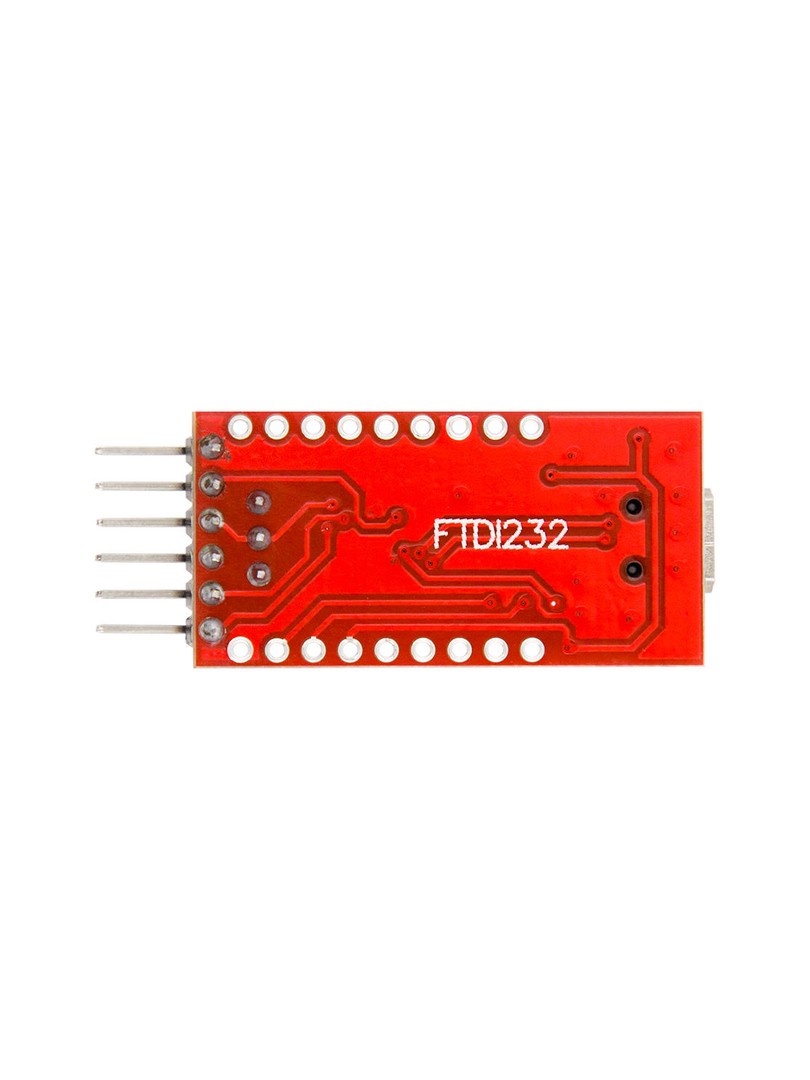

• Wyprowadzenia lutownicze: dostęp do sygnałów dla elastycznego podłączenia przewodów
• Wsparcie sterowników: kompatybilność z systemami Windows, Linux i macOS

Zasada działania

Moduł konwertuje sygnały USB pochodzące z komputera na sygnały szeregowe UART na poziomie TTL. Układ FT232RL obsługuje interfejs USB po stronie komputera, a następnie przekształca komunikację na linie TX i RX zgodne z protokołem UART. Użytkownik może wybrać napięcie logiczne wyjściowe za pomocą zworek, co umożliwia bezpośrednie podłączenie do urządzeń pracujących na napięciu trzy przecinek trzy wolta lub pięć woltów. Diody LED sygnalizują w czasie rzeczywistym kierunek przepływu danych, ułatwiając diagnostykę połączenia. Bezpiecznik samonaprawialny chroni port USB komputera przed uszkodzeniem w przypadku zwarcia lub nadmiernego poboru prądu przez podłączone urządzenie.

Specyfikacja techniczna

• Typ konwertera: USB-C na TTL (UART)
• Układ scalony: FT232RL
• Napięcie logiczne: 3.3V / 5V wybieralne zworką
• Wskaźniki LED: RX / TX
• Zabezpieczenie: bezpiecznik samonaprawialny 500mA
• Wymiary modułu: ok. 36 mm × 17.5 mm
• Kompatybilność systemów: Windows, Linux (kernel 2.6+), macOS

Uwagi

• W przypadku niektórych systemów operacyjnych wymagana jest instalacja sterownika FTDI dla układu FT232RL.
• Do programowania wymagany jest komputer z zainstalowanym Arduino IDE lub innym oprogramowaniem obsługującym komunikację szeregową.

Typowe zastosowania

• Programowanie i debugowanie płytek Arduino, ESP8266, ESP32
• Wgrywanie firmware do mikrokontrolerów
• Komunikacja szeregowa z routerami, modułami GPS, GSM i RF
• Konsola szeregowa dla systemów wbudowanych
• Diagnostyka i testowanie urządzeń z interfejsem UART

Zawartość zestawu

• 1 × Konwerter USB-C na TTL FT232RL

Konwerter USB-C na TTL z układem FT232RL stanowi działający rozwiązanie dla projektów wymagających komunikacji szeregowej między komputerem a urządzeniami elektronicznymi. Wsparcie dla dwóch poziomów napięcia logicznego oraz wbudowane zabezpieczenia czynią go uniwersalnym narzędziem warsztatowym.
