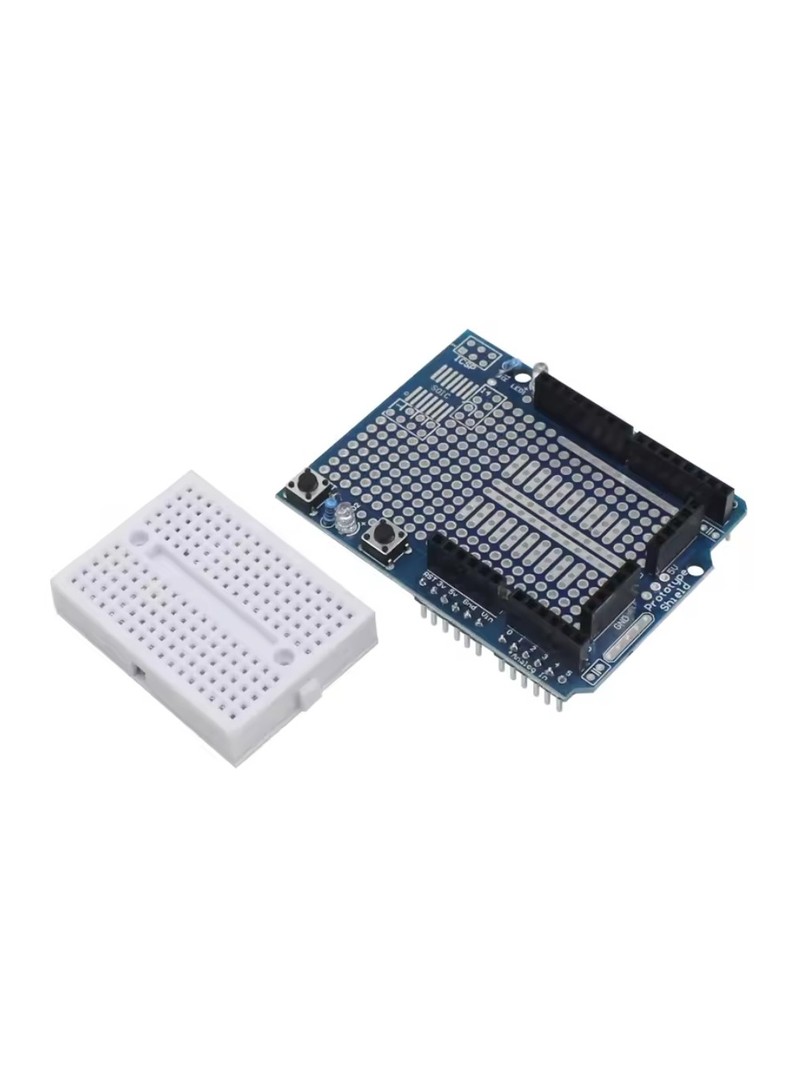

ProRock R3 Proto Prototype Shield to praktyczna płytka rozszerzeń przeznaczona do szybkiego i uporządkowanego prototypowania na platformach Arduino UNO R3. Łączy pole prototypowe do lutowania z odłączaną mini płytką stykową, oferując możliwość budowy zarówno z tworzywa, jak i tymczasowych obwodów. Dołączona płytka stykowa o stu siedemdziesięciu punktach montażowych może być przymocowana do shielda za pomocą taśmy samoprzylepnej.

Dwa wstępnie zamontowane wskaźniki LED oraz dwa przyciski są już zintegrowane na płytce, umożliwiając natychmiastowe wykorzystanie do testowania logiki, obsługi wejść oraz zadań diagnostycznych.

Główne cechy

Układ kompatybilny z UNO R3: rozmieszczenie pinów zgodne z Arduino UNO R3

Mini płytka stykowa: umożliwia szybkie prototypowanie bez lutowania

Podwójny tryb prototypowania: pola lutownicze oraz odłączana płytka stykowa

Wstępnie zainstalowane komponenty: gotowe do użycia diody LED i przyciski

Pełne wyprowadzenie pinów: łatwy dostęp do wyprowadzeń cyfrowych, analogowych i zasilania

Uporządkowane okablowanie: ułatwia utrzymanie przejrzystości projektu

Zasada działania

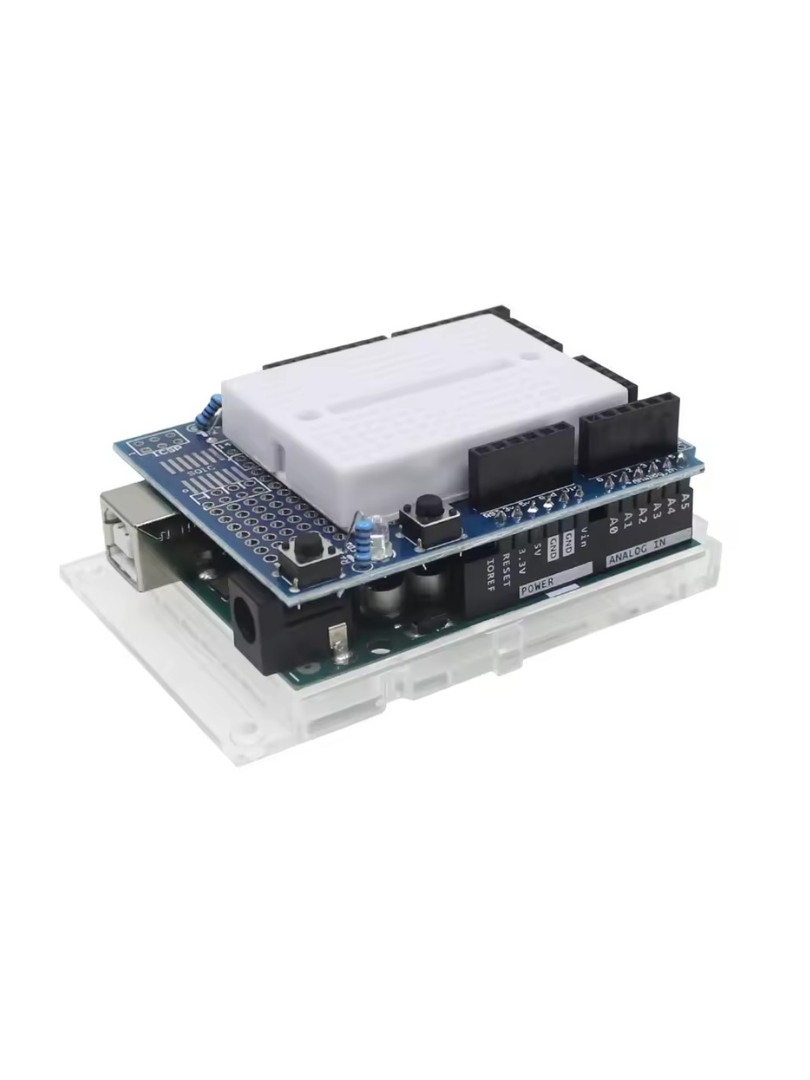

Shield podłącza się bezpośrednio do gniazd goldpin Arduino UNO R3 metodą stackowania. Wszystkie piny Arduino są wyprowadzone do dostępnych złączy na płytce. Zintegrowane komponenty testowe w postaci diod LED i przycisków upraszczają szybkie testowanie obwodów. Elastyczne prototypowanie odbywa się poprzez wykorzystanie płytki stykowej do obwodów tymczasowych lub pól lutowniczych do montażu z tworzywa.

Specyfikacja techniczna

Typ produktu: Shield prototypowy Arduino UNO R3 z płytką stykową

Kompatybilność: Arduino UNO R3

Pojemność płytki stykowej: 170 punktów montażowych

Zintegrowane diody LED: 2

Zintegrowane przyciski: 2

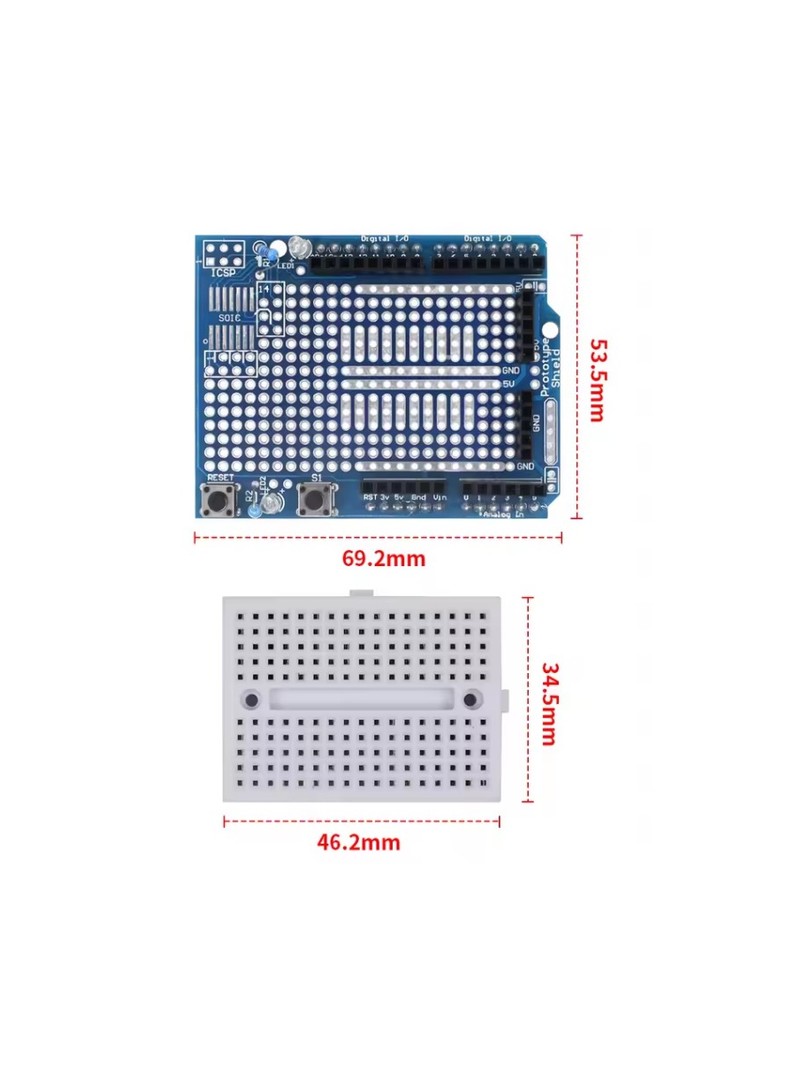

Wymiary shielda: 70 × 55 × 20 mm

Metoda montażu: stackowanie na goldpinach

Uwagi

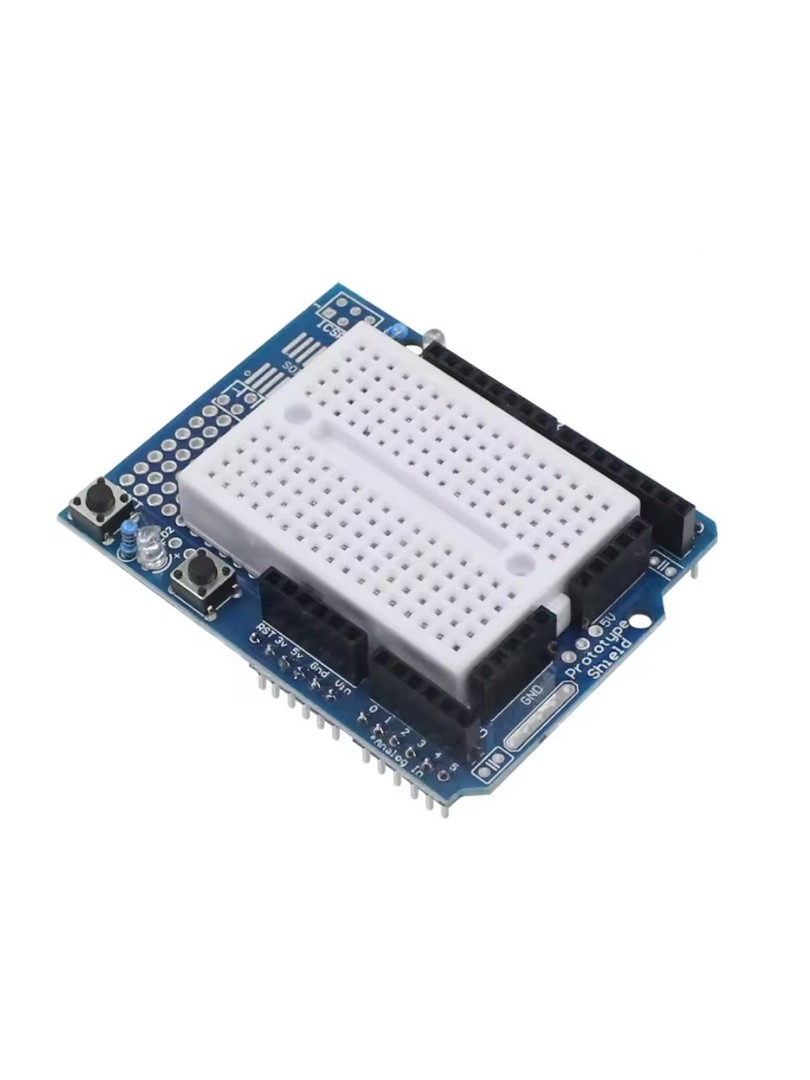

Płytka stykowa i shield są oddzielnymi elementami połączonymi za pomocą taśmy dwustronnej.

Należy zapewnić prawidłowe wyrównanie podczas stackowania na goldpinach UNO R3.

Do montażu z tworzywa należy przylutować komponenty na polu prototypowym.

Typowe zastosowania

Nauka platformy Arduino oraz projekty edukacyjne

Szybkie testowanie i rozwijanie obwodów

Prototypowanie czujników i modułów

Walidacja koncepcji systemów wbudowanych

Eksperymenty z elektroniką DIY

Zawartość zestawu

1 × ProRock R3 Proto Prototype Shield

1 × Mini płytka stykowa 170 punktów

ProRock R3 Proto Prototype Shield z płytką stykową stanowi wielofunkcyjny i sprawny przestrzeń roboczą do rozwoju projektów Arduino UNO R3, łącząc uporządkowane pola lutownicze z elastycznym prototypowaniem na płytce stykowej.
