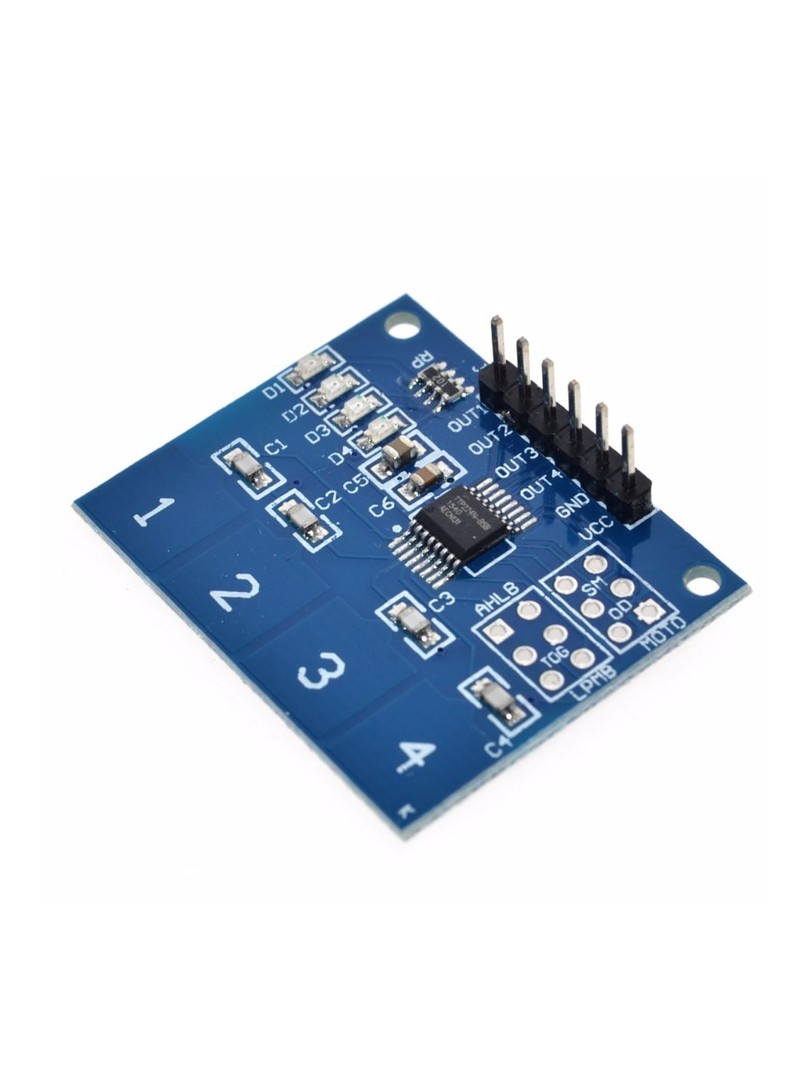

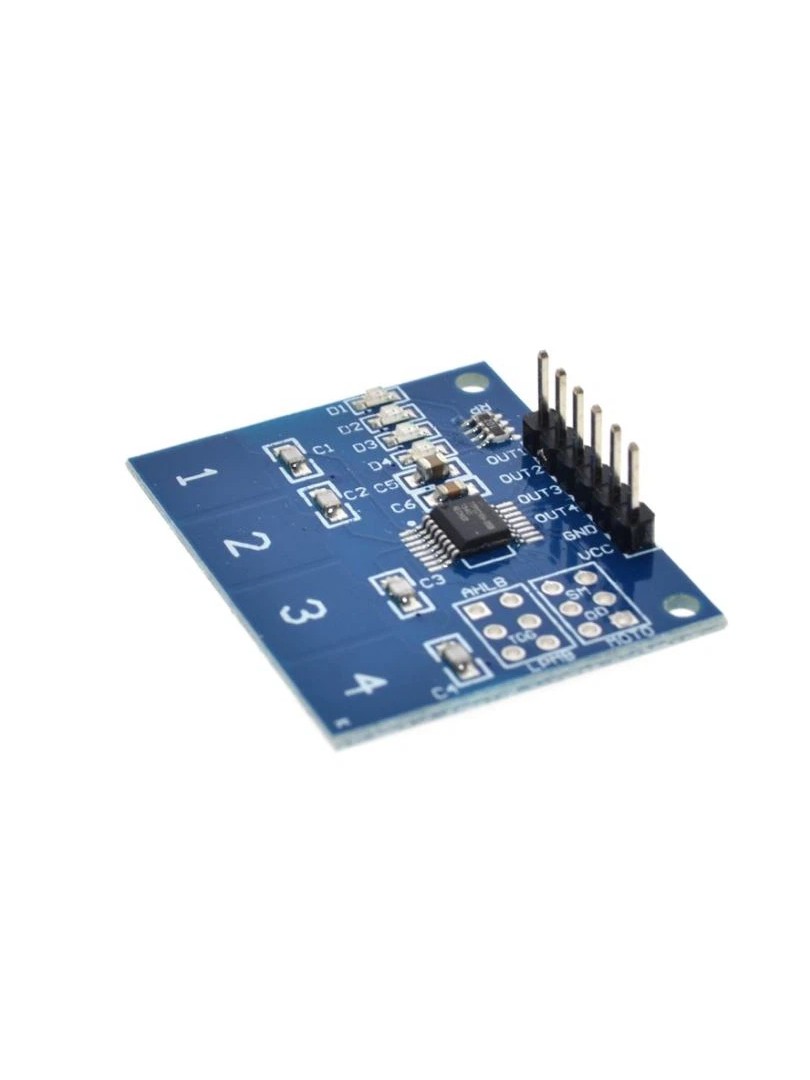

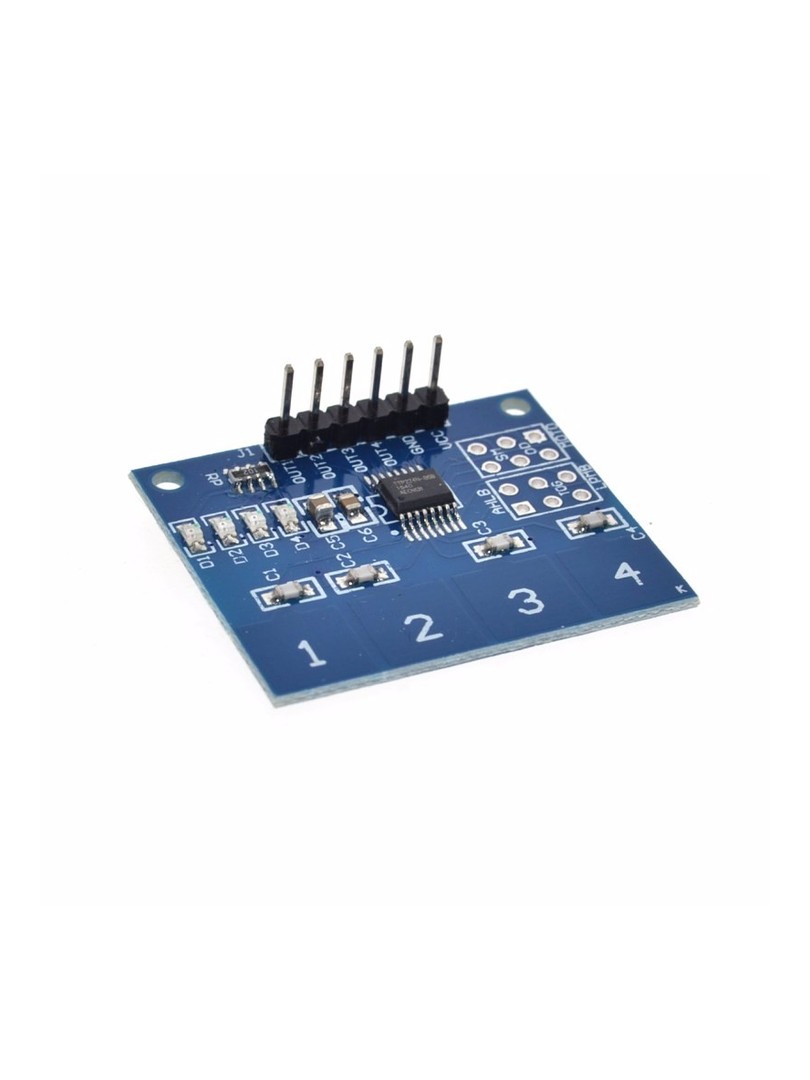

Moduł ProRock TTP224 to kompaktowy czterokanalowy czujnik dotykowy pojemnościowy oparty na układzie scalonym TTP224. Przeznaczony jest do zastępowania tradycyjnych przycisków mechanicznych nowoczesnymi powierzchniami dotykowymi, oferując cyfrowe wyjście i niskie zużycie energii. Każdy z czterech czułych obszarów generuje sygnał HIGH po dotknięciu.

Moduł umożliwia konfigurację trybu pracy, czasu odpowiedzi oraz automatycznego przejścia w tryb niskiego poboru mocy. Wbudowane diody LED sygnalizują stan każdego kanału, a standardowe złącza umożliwiają bezpośrednie podłączenie do mikrokontrolerów Arduino, ESP32 oraz innych platform deweloperskich.

Główne cechy

Cztery niezależne kanały dotykowe: każdy pad reaguje osobno i może obsługiwać oddzielną funkcję

Układ TTP224: sprawdzone rozwiązanie do wykrywania dotyku pojemnościowego

Wyjście cyfrowe: logiczny poziom HIGH na wyjściu po dotknięciu powierzchni czułej

Konfigurowalny tryb odpowiedzi: możliwość dostosowania czasu reakcji oraz maksymalnego czasu trwania sygnału wyjściowego

Automatyczne przejście w tryb oszczędzania energii: moduł zmniejsza pobór prądu po okresie bezczynności

Wskaźniki statusu: diody LED sygnalizujące stan każdego z czterech kanałów

Montaż z tyłu panelu: moduł może pracować za cienkimi powierzchniami niemetalicznymi

Zasada działania

Moduł wykorzystuje technologię wykrywania pojemności do rozpoznawania dotyku ludzkiego palca. Po wykryciu zmiany pojemności na jednym z czterech padów, układ TTP224 aktywuje odpowiadające mu wyjście cyfrowe, ustawiając je w stan wysoki. Moduł pozostaje w trybie szybkiej odpowiedzi przez około dwanaście sekund po ostatnim dotknięciu, po czym automatycznie przechodzi w tryb niskiego poboru mocy, aby ograniczyć zużycie energii podczas bezczynności.

Specyfikacja techniczna

Układ sterujący: TTP224

Liczba kanałów: 4

Napięcie zasilania: 2,4–5,5 V DC

Typ wyjścia: cyfrowe (poziom TTL)

Logika wyjścia: HIGH po dotknięciu

Czas szybkiej odpowiedzi: około 12 s od ostatniego dotknięcia

Rozstaw pinów: 2,54 mm

Wymiary PCB: 35 × 29 mm

Zabezpieczenia: ochrona przed odwrotną polaryzacją

Wyprowadzenia (Pinout)

VCC: zasilanie (2,4–5,5 V)

GND: masa

OUT1: wyjście cyfrowe dla kanału pierwszego

OUT2: wyjście cyfrowe dla kanału drugiego

OUT3: wyjście cyfrowe dla kanału trzeciego

OUT4: wyjście cyfrowe dla kanału czwartego

Uwagi

Moduł pozostaje w trybie szybkiej odpowiedzi przez około dwanaście sekund po ostatnim dotknięciu, następnie automatycznie przechodzi w tryb niskiego poboru mocy.

Czujniki mogą pracować za cienkimi powierzchniami niemetalicznymi, co umożliwia montaż wewnątrz obudowy urządzenia.

Typowe zastosowania

Panele sterowania dotykowe i klawiatury

Przełączniki w systemach inteligentnego domu

Projekty z wykorzystaniem Arduino, ESP32 oraz STM32

Nawigacja w menu i interfejsy użytkownika

Zamiennik mechanicznych przycisków i przełączników

Zawartość zestawu

1 × Moduł ProRock TTP224 4-Kanałowych Przycisków Dotykowych Pojemnościowych

Moduł ProRock TTP224 stanowi nowoczesne rozwiązanie do tworzenia interfejsów dotykowych w projektach elektronicznych. Oferuje działający wykrywanie dotyku, niski pobór mocy oraz łatwą integrację z popularnymi platformami deweloperskimi.
