ProRock Moduł Czasowy Przełączający z Podwójnym MOSFET 15A 5-36V DC
Zasilanie: DC 5–36V | Prąd ciągły: 15A | Moc maksymalna: 400W | Wyzwalanie: DC 3,0–24V | Zakres czasowy: 0,1 s – 999 min | Temperatura pracy: −40°C do +85°C | Wymiary: 60 × 34 × 12 mm

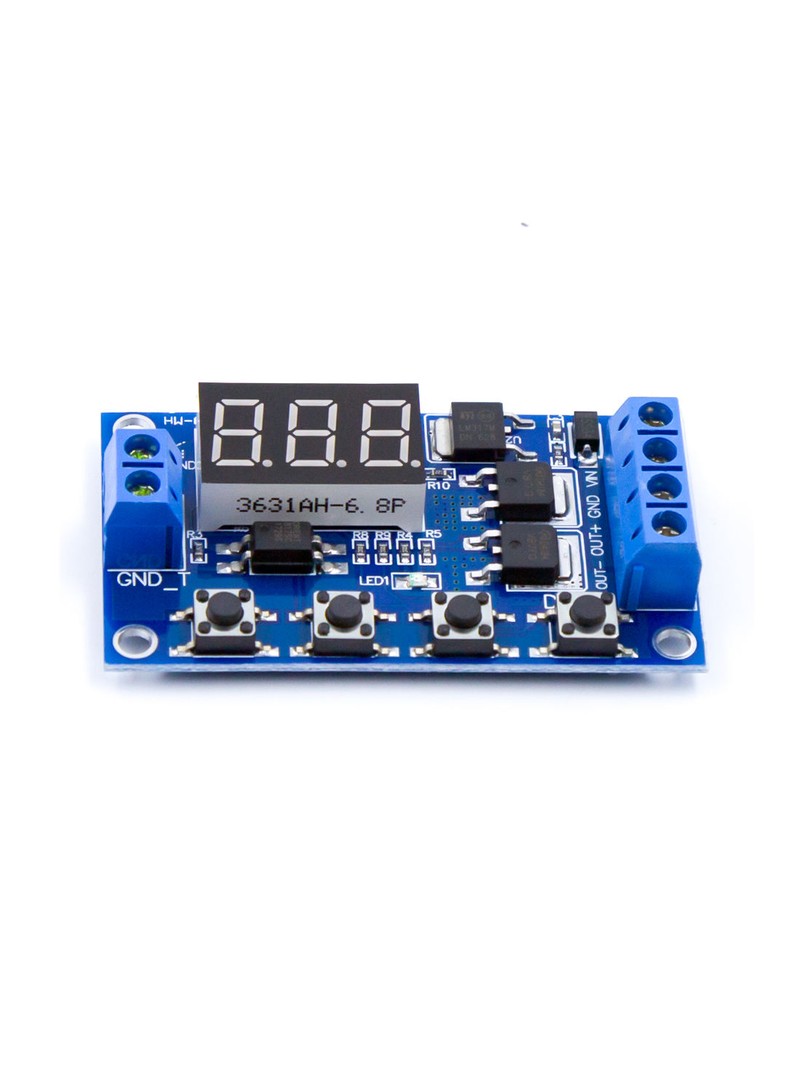

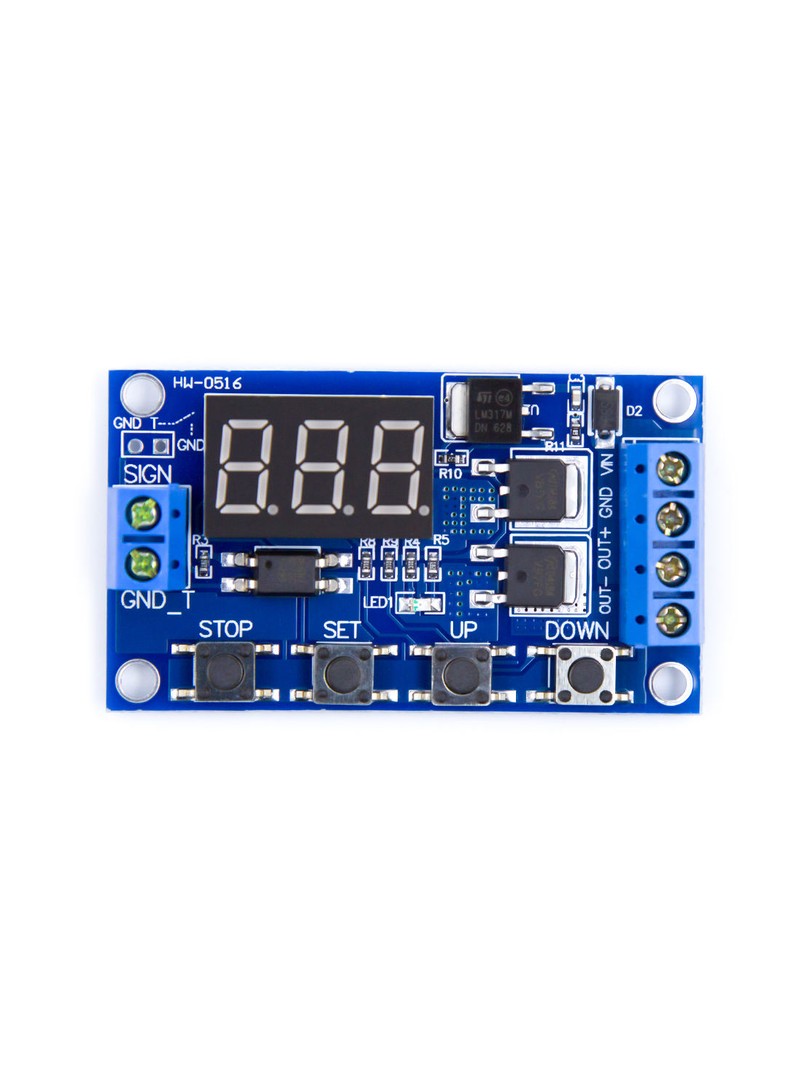

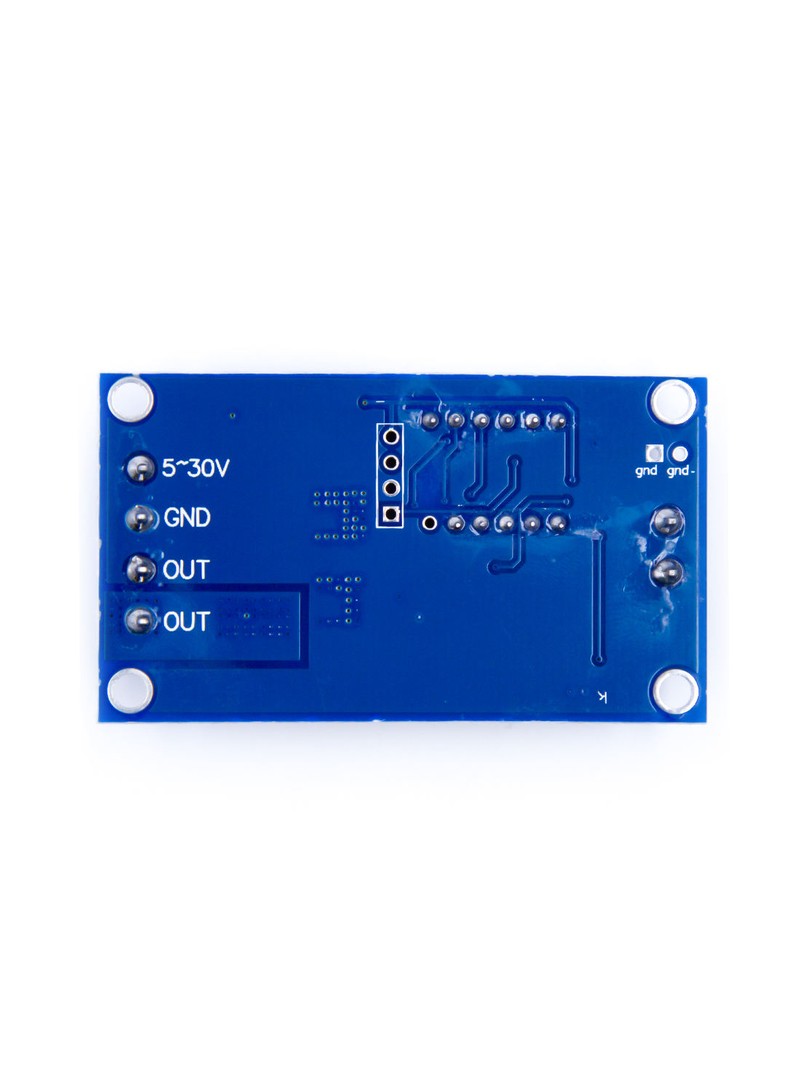

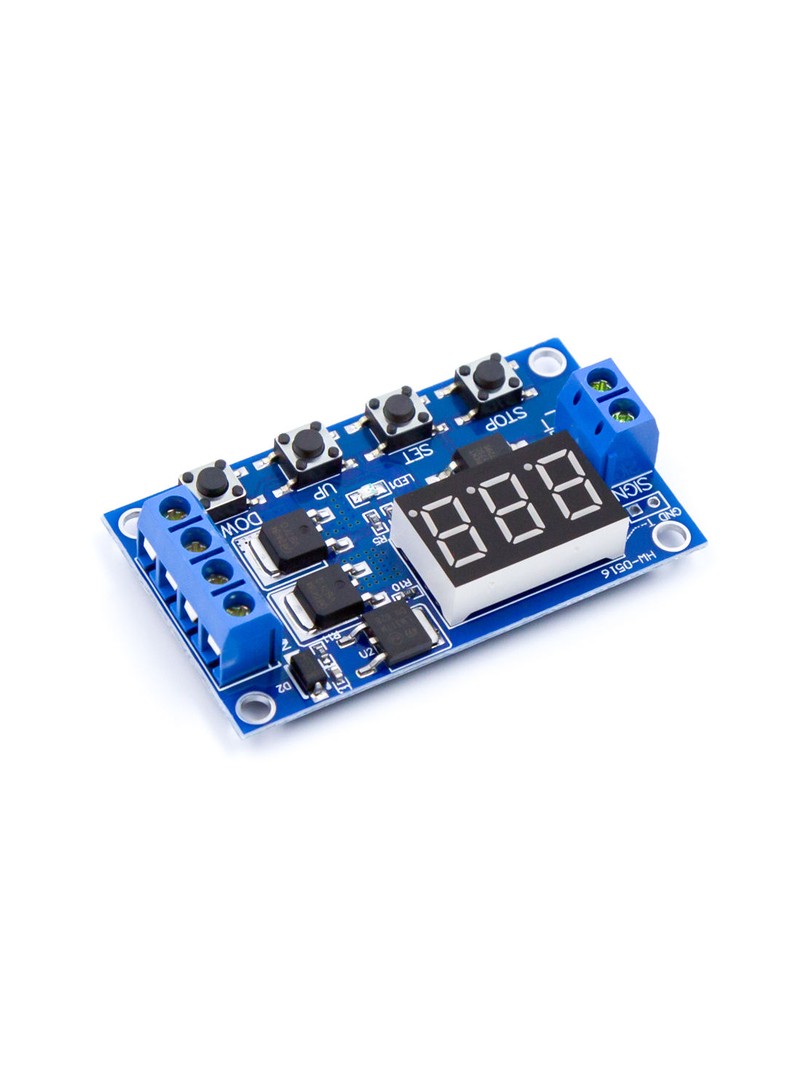

ProRock Timing Delay Switch Circuit to rozbudowany moduł sterujący z podwójnym wyjściem MOSFET, zaprojektowany jako zamiennik tradycyjnych przekaźników elektromechanicznych w aplikacjach przełączania obciążeń stałoprądowych. Moduł umożliwia programowanie wielu trybów czasowych i sterowanie urządzeniami takimi jak taśmy LED, silniki prądu stałego, mikropompy oraz zawory elektromagnetyczne.
Układ wykorzystuje separację optoizolacyjną, zabezpieczenie przed odwrotną polaryzacją oraz nieulotną pamięć parametrów, które są zachowywane po odłączeniu zasilania. Wyposażony w funkcję STOP oraz tryb uśpienia wyświetlacza, moduł znajduje zastosowanie w automatyce przemysłowej i projektach hobbystycznych wymagających dokładny sterowania czasem włączania i wyłączania obciążenia.
Główne cechy
- Zamiennik przekaźnika mechanicznego: podwójne wyjście MOSFET eliminuje iskrzenie, hałas i zużycie mechaniczne
- Przełączanie bezgłośne: brak łuku elektrycznego i zakłóceń elektromagnetycznych
- Nieograniczona żywotność przełączania: brak elementów mechanicznych podlegających zużyciu
- Separacja optoizolacyjna: sygnał wyzwalający nie współdzieli masy z obwodem zasilania
- Zabezpieczenie przed odwrotną polaryzacją: odwrotne podłączenie zasilania nie uszkadza modułu
- Funkcja awaryjnego zatrzymania: przycisk STOP umożliwia natychmiastowe wyłączenie obciążenia
- Tryb uśpienia wyświetlacza: automatyczne wygaszanie po pięciu minutach bezczynności
- Nieulotna pamięć parametrów: ustawienia są zapisywane i zachowywane po odłączeniu zasilania
- Aktywne wyjście zasilane: napięcie wyjściowe równe napięciu wejściowemu
Zasada działania
Moduł pracuje w oparciu o tranzystory MOSFET przełączające obciążenie prądu stałego bez mechanicznego styku. Sygnał wyzwalający o poziomie wysokim uruchamia wybrany tryb pracy, a mikroprocesor steruje czasem przewodzenia i wyłączenia zgodnie z zaprogramowanymi parametrami. Separacja optoizolacyjna zapewnia niezależność sygnału sterującego od obwodu mocy, co zwiększa odporność na zakłócenia. Wbudowana pamięć nieulotna przechowuje wszystkie ustawienia po odłączeniu zasilania.
Specyfikacja techniczna
- Typ produktu: moduł czasowy przełączający DC z wyjściem MOSFET (zamiennik przekaźnika)
- Napięcie zasilania: DC 5–36V
- Typ wyzwalania: poziom wysoki DC 3,0–24V
- Izolacja wyzwalania: sygnał wyzwalający nie współdzieli masy (separacja optoizolacyjna)
- Typ wyjścia: aktywne wyjście zasilane (Vout = Vin)
- Prąd ciągły: 15A (w temperaturze pokojowej)
- Moc maksymalna: do 400W (w temperaturze pokojowej)
- Prąd maksymalny z dodatkowym chłodzeniem: do 30A
- Prąd spoczynkowy: 15 mA
- Żywotność przełączania: nieograniczona (brak zużycia mechanicznego)
- Temperatura pracy: −40°C do +85°C
- Wymiary płytki: 60 × 34 × 12 mm
- Zakres czasowy: 0,1 sekundy (min) do 999 minut (max), regulacja ciągła
- Formaty wyświetlania czasu: XXX (1–999 sekund), XX.X (0,1–99,9 sekundy), X.X.X (1–999 minut)
Parametry pracy
- OP: czas włączenia (czas przewodzenia)
- CL: czas wyłączenia (czas rozłączenia)
- LOP: liczba cykli (zakres 1–999, --- oznacza pętlę nieskończoną)
Tryby pracy
- P1: wyzwolenie → włączenie na czas OP → wyłączenie
- P1.1: ponowne wyzwolenie podczas OP jest ignorowane
- P1.2: ponowne wyzwolenie resetuje odmierzanie czasu (OP rozpoczyna się od nowa)
- P1.3: ponowne wyzwolenie zatrzymuje odmierzanie i wyłącza wyjście
- P2: wyzwolenie → wyłączenie na czas CL → włączenie na czas OP → wyłączenie
- P3.1: wyzwolenie → cykl włączenia (OP) i wyłączenia (CL), ponowne wyzwolenie zatrzymuje; LOP określa liczbę cykli
- P3.2: automatyczny cykl włączenia (OP) i wyłączenia (CL) po podaniu zasilania; LOP określa liczbę cykli
- P4: obecność sygnału wyzwalającego = włączenie; po zniknięciu sygnału opóźnienie OP następnie wyłączenie (ponowne wyzwolenie resetuje odmierzanie)
Typowe zastosowania
- Sterowanie taśmami LED i oświetleniem stałoprądowym z programowalnymi sekwencjami czasowymi
- Kontrola silników prądu stałego w aplikacjach automatyki i robotyki
- Zarządzanie pracą mikropomp i zaworów elektromagnetycznych w systemach nawadniania
- Automatyzacja przemysłowa wymagająca dokładny sterowania czasem włączania i wyłączania urządzeń
- Projekty hobbystyczne i edukacyjne z zakresu elektroniki mocy i automatyki
Zawartość zestawu
- 1 × moduł ProRock Timing Delay Switch Circuit z podwójnym wyjściem MOSFET
ProRock Timing Delay Switch Circuit stanowi działający rozwiązanie dla aplikacji wymagających bezsparowego przełączania obciążeń prądu stałego z programowalnym sterowaniem czasowym. Dzięki izolacji optoizolacyjnej i zabezpieczeniom elektrycznym moduł nadaje się zarówno do zastosowań przemysłowych, jak i projektów hobbystycznych.
