ProRock ST-LINK V2 Downloader STM32 STM8 5V Output

ProRock ST-LINK V2 Programator STM32 STM8 SWD SWIM 5V

ST-LINK V2 | STM32 SWD | STM8 SWIM | Automatyczna aktualizacja firmware | Wyjście 5V | Obudowa aluminiowa

ProRock LINK/V2 (CN) ST-LINK to kompaktowy programator i debugger kompatybilny ze standardem ST-LINK V2, przeznaczony do pracy z mikrokontrolerami STM32 oraz STM8. Urządzenie obsługuje debugowanie STM32 przez interfejs SWD oraz programowanie i debugowanie STM8 przez interfejs SWIM, co czyni je uniwersalnym narzędziem do codziennej pracy przy projektach wbudowanych.

Moduł wspiera automatyczną aktualizację firmware, zapewniając długotrwałą kompatybilność z narzędziami ST. Wbudowane wyjście zasilania oraz zabezpieczone porty wejścia-wyjścia zmniejszają ryzyko uszkodzenia sprzętu przy błędach w okablowaniu. Obudowa wykonana z aluminium typu pendrive zapewnia z tworzywa i ochronę przed wyładowaniami elektrostatycznymi.

Główne cechy

• Debugowanie STM32 przez SWD: pełna obsługa interfejsu SWD dla mikrokontrolerów STM32 przez czteroprzewodowe połączenie
• Obsługa STM8 przez SWIM: umożliwia programowanie i debugowanie mikrokontrolerów STM8 w popularnych środowiskach programistycznych
• Automatyczna aktualizacja firmware: zwiększa kompatybilność z narzędziami ST w długim okresie użytkowania
• Wyjście zasilania: dostarcza napięcie zasilające do płytki docelowej
• Zabezpieczone porty: ograniczają ryzyko uszkodzenia przy nieprawidłowym podłączeniu
• Złącze złocone: zapewnia stałe kontakt elektryczny podczas wielokrotnego użytkowania
• Dołączony kabel: pozwala na elastyczne dopasowanie do różnych rozkładów pinów na płytkach docelowych
• Aluminiowa obudowa: chroni urządzenie przed uszkodzeniami mechanicznymi i wyładowaniami elektrostatycznymi

Specyfikacja techniczna

• Typ produktu: programator i debugger STM8/STM32 (kompatybilny ze ST-LINK V2)
• Obsługiwane mikrokontrolery: STM32 (SWD), STM8 (SWIM)
• Interfejs debugowania STM32: SWD (4-przewodowy, zawiera zasilanie)
• Interfejs programowania STM8: SWIM
• Napięcie wyjściowe zasilania: 5V
• Rozstaw złącza: 2,54 mm
• Typ złącza: miedziany pozłacany kołek goldpin
• Długość kabla: 20 cm
• Materiał obudowy: stop aluminium
• Wersja firmware (fabryczna): V2.J17.S4

Kompatybilność z oprogramowaniem

• ST-LINK Utility: wersja 2.0 i nowsze
• STVD: wersja 4.2.1 i nowsze
• STVP: wersja 3.2.3 i nowsze
• IAR EWARM: wersja 6.20 i nowsze
• IAR EWSTM8: wersja 1.30 i nowsze
• KEIL RVMDK: wersja 4.21 i nowsze

Uwagi

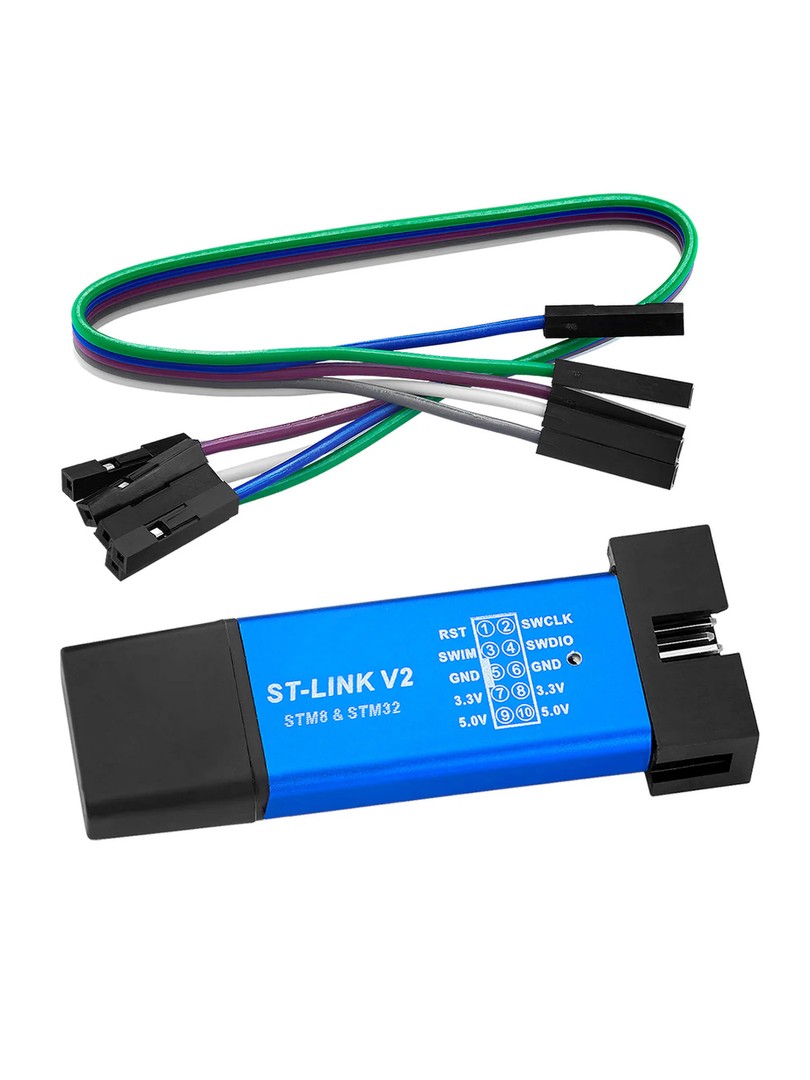

• Interfejs SWD jest wyraźnie oznaczony na obudowie programatora, co upraszcza proces podłączania.
• Dołączony kabel DuPont umożliwia elastyczne mapowanie pinów do różnych płytek docelowych.
• Podczas zasilania płytki docelowej z programatora należy zweryfikować wymagania dotyczące poboru prądu i unikać zwarć.

Typowe zastosowania

• Programowanie i debugowanie mikrokontrolerów STM32 przez interfejs SWD
• Programowanie mikrokontrolerów STM8 przez interfejs SWIM
• Projekty embedded z wykorzystaniem środowisk KEIL, IAR, STVD, STVP
• Edukacja i laboratorium przy nauce mikrokontrolerów STM8 i STM32

Zawartość zestawu

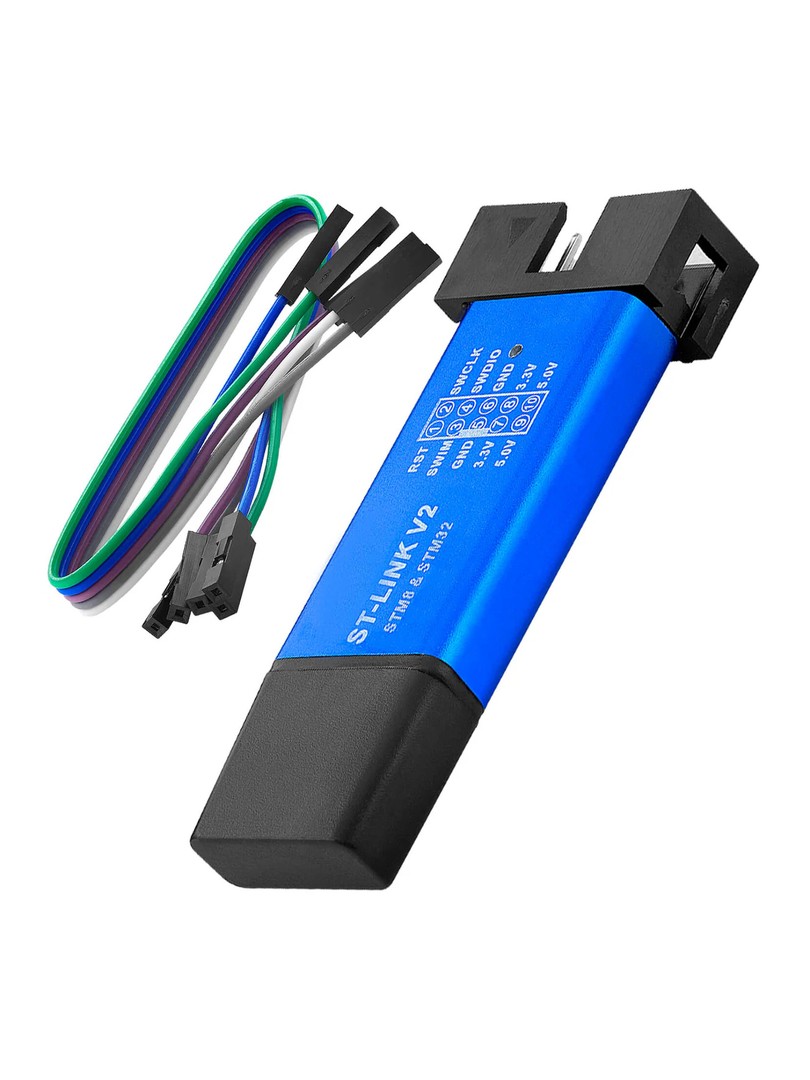

• 1 × ProRock LINK/V2 (CN) ST-LINK V2 programator-debugger w aluminiowej obudowie
• 1 × kabel DuPont 20 cm
• Pakiet zasobów elektronicznych: sterowniki, popularne środowiska programistyczne i materiały edukacyjne

ProRock LINK/V2 (CN) ST-LINK zapewnia działający programowanie i debugowanie mikrokontrolerów STM32 oraz STM8, oferując automatyczne aktualizacje firmware, zabezpieczone wejścia-wyjścia oraz z tworzywa aluminiową obudowę.
