Zasada indukcji: podczerwień | Zakres detekcji: do 80 mm | Napięcie zasilania: DC 5–24V | Moc obciążenia: 36W / 3A | Tryb pracy: przełącznik bistabilny

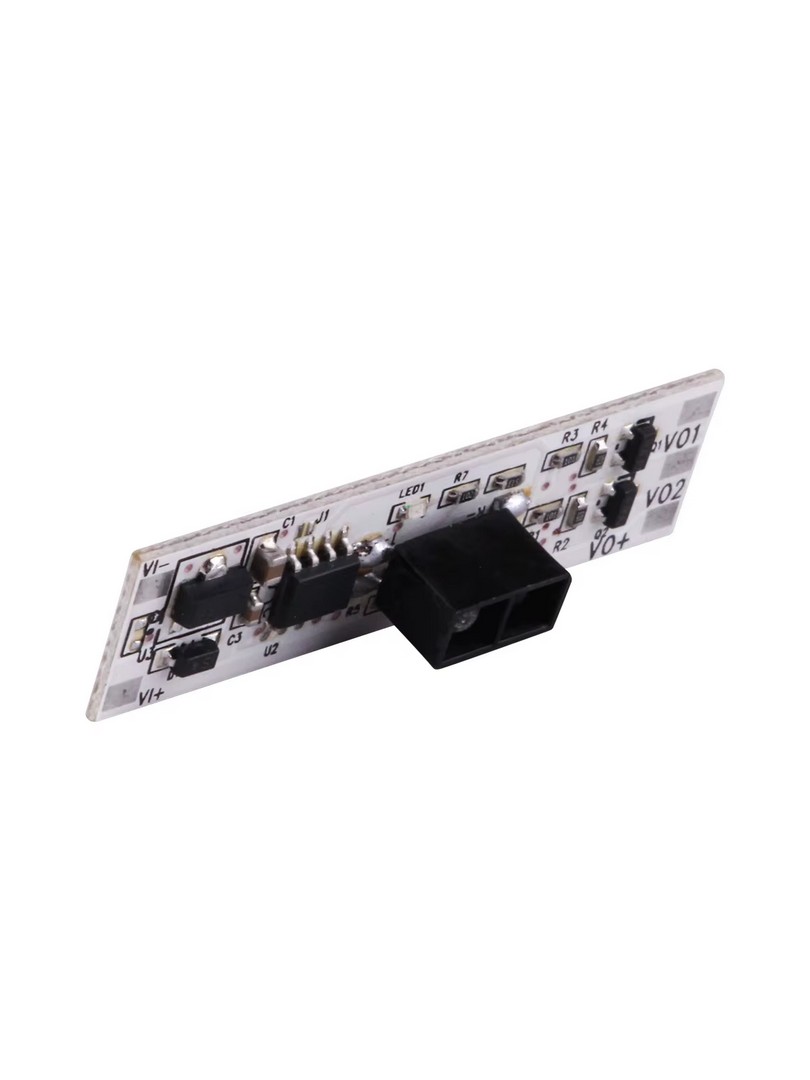

Moduł czujnika zbliżeniowego ProRock to kompaktowy przełącznik indukcyjny wykorzystujący technologię podczerwieni do bezdotykowego sterowania oświetleniem LED. Urządzenie reaguje na ruch ręki w określonym zakresie detekcji, włączając lub wyłączając podłączone obciążenie. Pojedyncze machnięcie aktywuje wyjście, kolejne je dezaktywuje.

Moduł przeznaczony jest do pracy z obciążeniami o stałym napięciu zasilania w zakresie od pięciu do dwudziestu czterech woltów. Konstrukcja zapewnia niski pobór prądu w trybie czuwania oraz wskaźnik diodowy informujący o stanie pracy. Rozwiązanie znajduje zastosowanie w systemach inteligentnego domu, oświetleniu mebli oraz instalacjach automotive.

Główne cechy

Sterowanie bezdotykowe: wykrywanie ruchu ręki za pomocą czujnika podczerwonego eliminuje konieczność fizycznego kontaktu z przełącznikiem

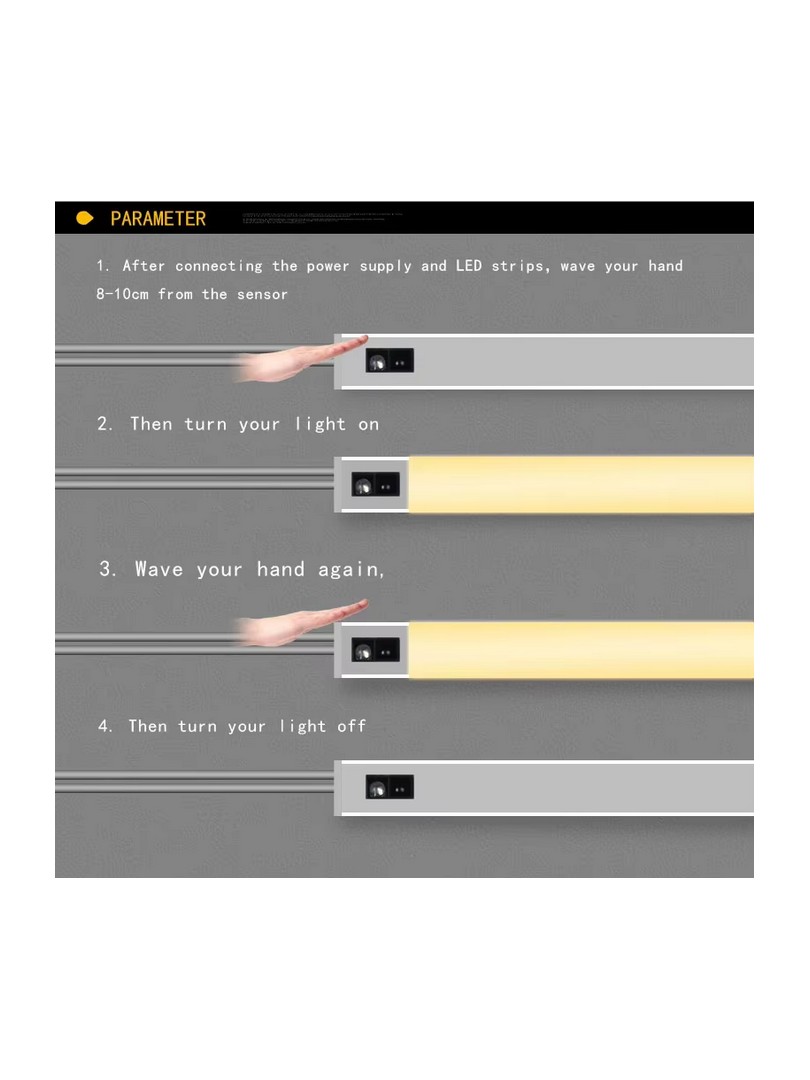

Tryb bistabilny: pojedynczy gest włącza obciążenie, kolejny wyłącza bez konieczności przytrzymywania

Uniwersalne zasilanie: obsługa szerokiego zakresu napięć wejściowych umożliwia integrację z systemami dwunasto- i dwudziestocznterowoltowymi

Przekaźnikowanie napięcia stałego: moduł przekazuje na wyjście to samo napięcie które dostarcza się na wejście zasilające

Wskaźnik diodowy: wizualizacja stanu pracy ułatwia diagnostykę i potwierdzenie działania układu

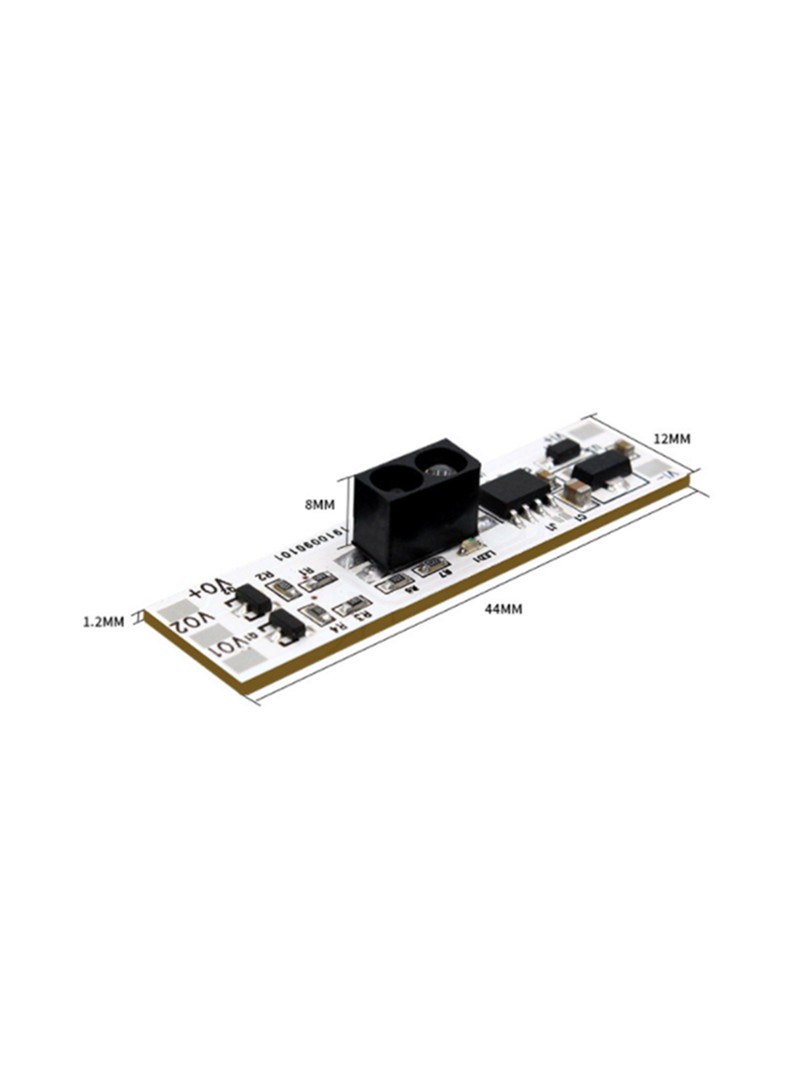

Kompaktowa obudowa: niewielkie wymiary pozwalają na montaż w ciasnych przestrzeniach meblowych i obudowach instalacyjnych

Zasada działania

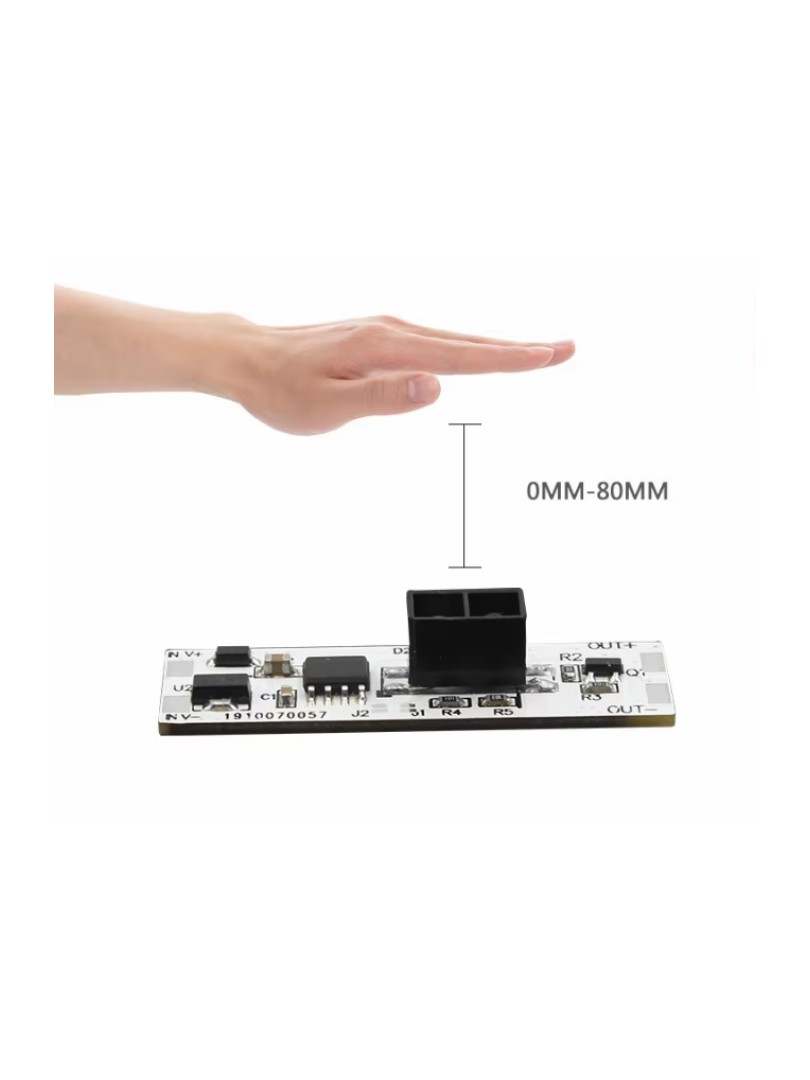

Moduł wykorzystuje czujnik podczerwieni do wykrywania obecności dłoni w strefie detekcji. Po włączeniu zasilania układ pozostaje w trybie czuwania z niskim poborem prądu. Zbliżenie ręki w odległości do osiemdziesięciu milimetrów od powierzchni czujnika powoduje zmianę stanu wyjścia. Wbudowany układ logiczny przełącza obciążenie między stanem aktywnym a nieaktywnym przy każdym kolejnym wykryciu gestu. Dioda wskaźnikowa sygnalizuje obecność napięcia na wyjściu.

Specyfikacja techniczna

Typ produktu: moduł przełącznika indukcyjnego z czujnikiem podczerwieni

Zasada detekcji: podczerwień (IR)

Tryb sterowania: przełącznik bistabilny (sweep ON / sweep OFF)

Napięcie wejściowe: DC 5–24V

Napięcie wyjściowe: równe napięciu wejściowemu

Typ obciążenia: stałe napięcie DC

Maksymalna moc obciążenia: 36W

Maksymalny prąd obciążenia: 3A (obciążenie rezystancyjne)

Zasięg detekcji: do 80 mm

Prąd w trybie czuwania: 10–15 mA

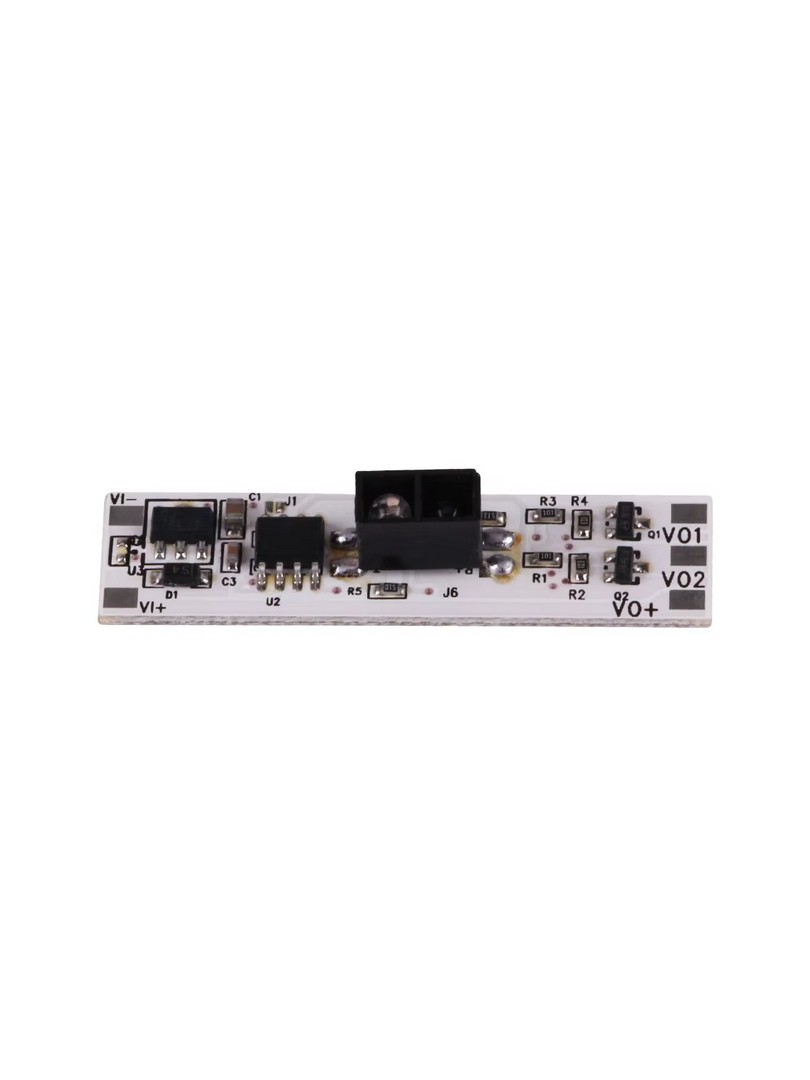

Wyprowadzenia (Pinout)

VIN+ / VIN−: wejście zasilania DC (5–24V)

VOUT+ / VOUT−: wyjście przełączane do obciążenia LED

Indicator LED: dioda wskaźnikowa stanu pracy

Uwagi

Moduł przeznaczony jest wyłącznie do pracy z lampami LED i obciążeniami stałonapięciowymi.

Nie należy podłączać obciążeń indukcyjnych takich jak silniki lub przekaźniki.

Nie należy podłączać modułu bezpośrednio do sieci energetycznej AC.

Napięcie zasilania należy dobrać zgodnie z napięciem znamionowym podłączanego obciążenia LED.

Detekcja gestu ręki działa poprawnie w określonym zakresie odległości od czujnika.

Typowe zastosowania

Systemy oświetlenia LED w inteligentnych domach

Oświetlenie szaf i garderoby z aktywacją bezdotykową

Sterowanie lampkami w łazienkach i kuchniach bez dotykania przełącznika

Kontrola oświetlenia wnętrz pojazdów

Projekty automatyki domowej i oświetlenie mebli wykonywane samodzielnie

Zawartość zestawu

1 × moduł czujnika zbliżeniowego ProRock Short Distance Scan Hand Sensor

Moduł czujnika zbliżeniowego ProRock stanowi czyste i intuicyjne rozwiązanie dla systemów sterowania oświetleniem LED bez konieczności fizycznego kontaktu. Połączenie detekcji podczerwieni, działający przełączania i kompaktowej konstrukcji odpowiada wymaganiom współczesnych aplikacji smart lighting.
