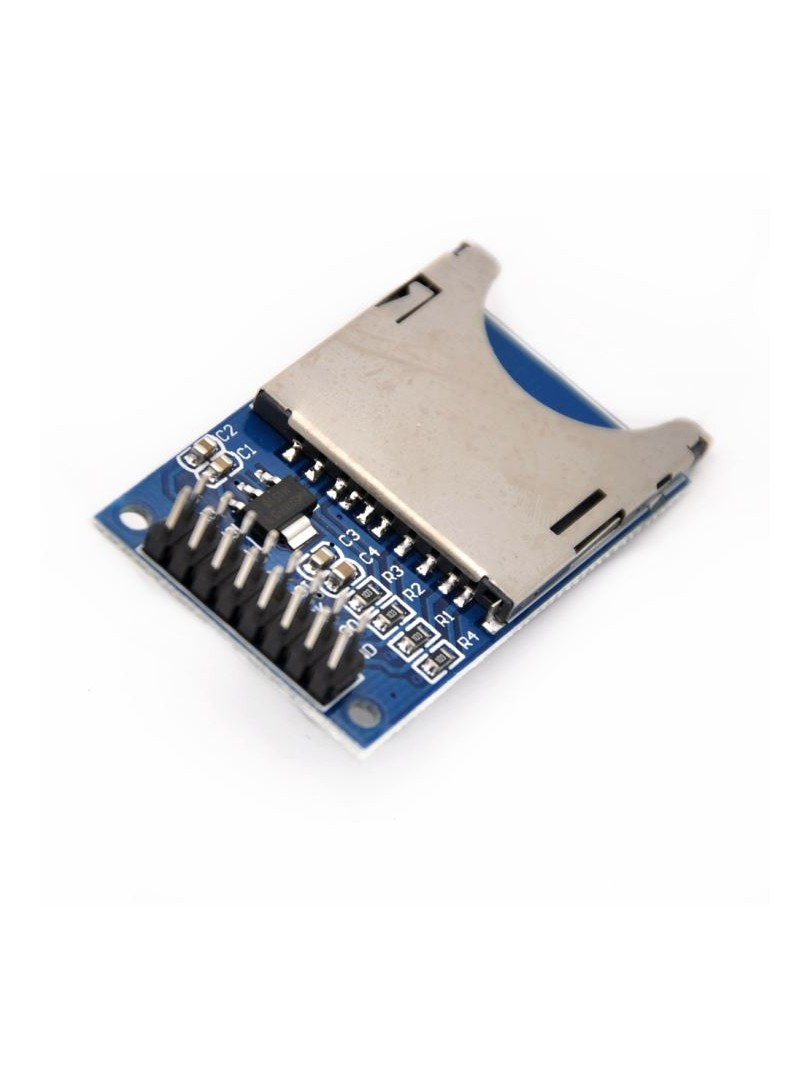

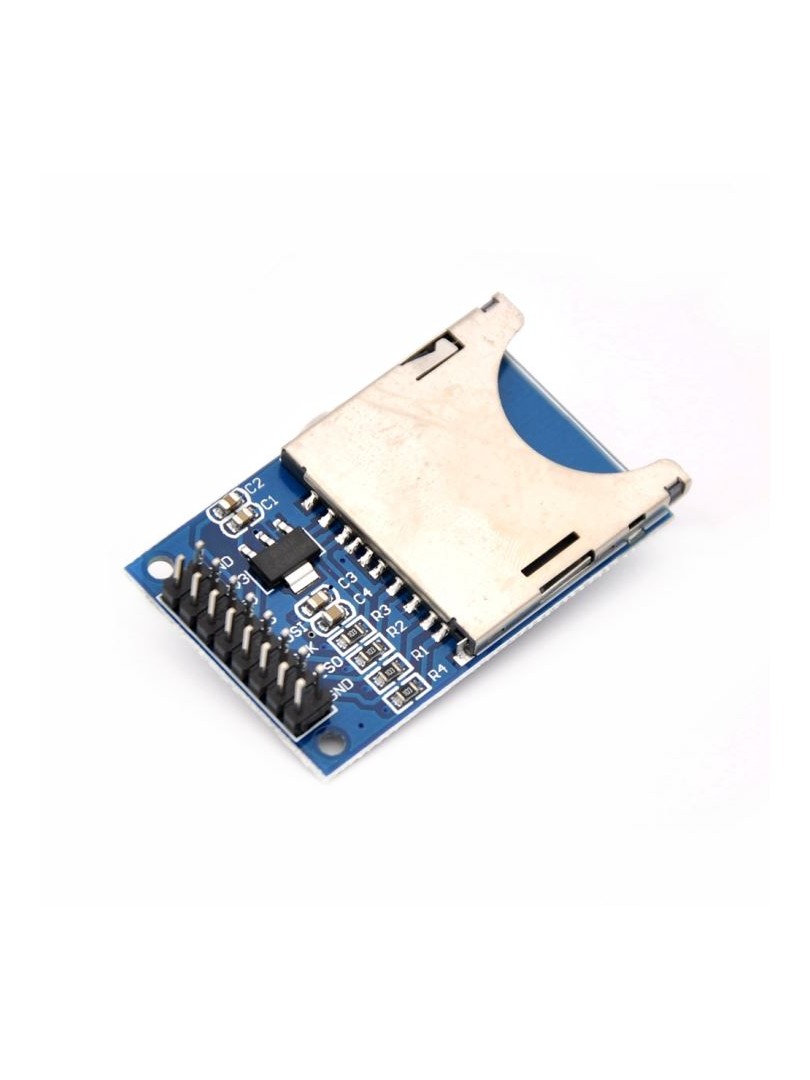

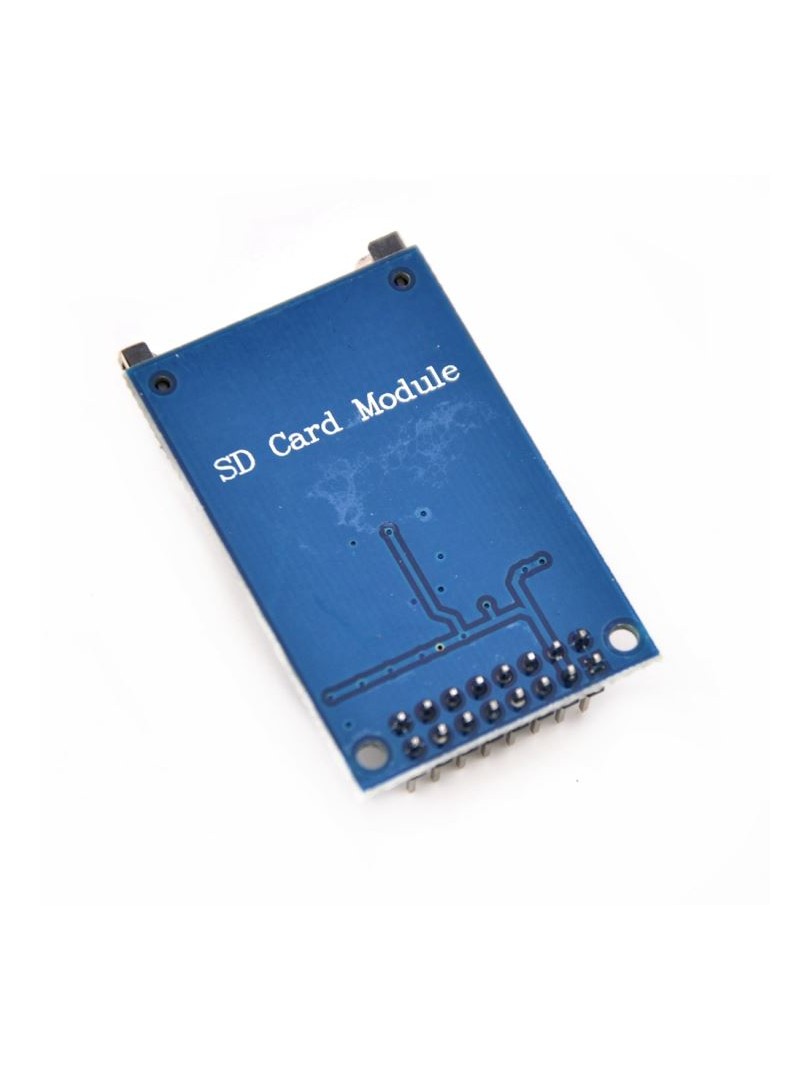

Moduł ProRock SD Card Module umożliwia odczyt i zapis danych na kartach pamięci SD przez interfejs SPI. Przeznaczony dla projektów opartych na mikrokontrolerach wymagających wymiennego magazynu danych. Współpracuje z platformami Arduino, Raspberry Pi oraz płytkami ARM i MCU.

Urządzenie zapewnia elastyczność zasilania oraz pełny dostęp do wszystkich wyprowadzeń SPI, co ułatwia integrację z popularnymi płytkami prototypowymi i modułami czujników.

Główne cechy

Odczyt i zapis kart SD: przechowywanie i pobieranie danych przez protokół komunikacyjny SPI

Uniwersalna kompatybilność zasilania: obsługa zarówno napięcia logicznego jak i zasilającego w zakresie dostosowanym do typowych płytek rozwojowych

Gotowy interfejs SPI: wszystkie niezbędne linie komunikacyjne wyprowadzone na goldpiny dla prostego okablowania

Rejestracja danych: zapisywanie odczytów z czujników, zdarzeń systemowych i parametrów konfiguracyjnych

Łatwa integracja: kompatybilność z płytkami rozszerzeń dla Arduino oraz płytkami stykowymi

Zasada działania

Moduł komunikuje się z mikrokontrolerem za pomocą czteroprzewodowego interfejsu SPI. Linia CS wybiera moduł do komunikacji, MOSI przesyła dane z kontrolera do karty, MISO odbiera dane z karty do kontrolera, a SCK synchronizuje transmisję. Wbudowany regulator napięcia zapewnia prawidłowe zasilanie karty SD niezależnie od poziomu napięcia zasilającego moduł.

Specyfikacja techniczna

Typ modułu: czytnik/rejestrator kart SD

Protokół komunikacyjny: SPI

Napięcie zasilania: 3.3V / 5V

Wymiary: około 52 × 31 mm

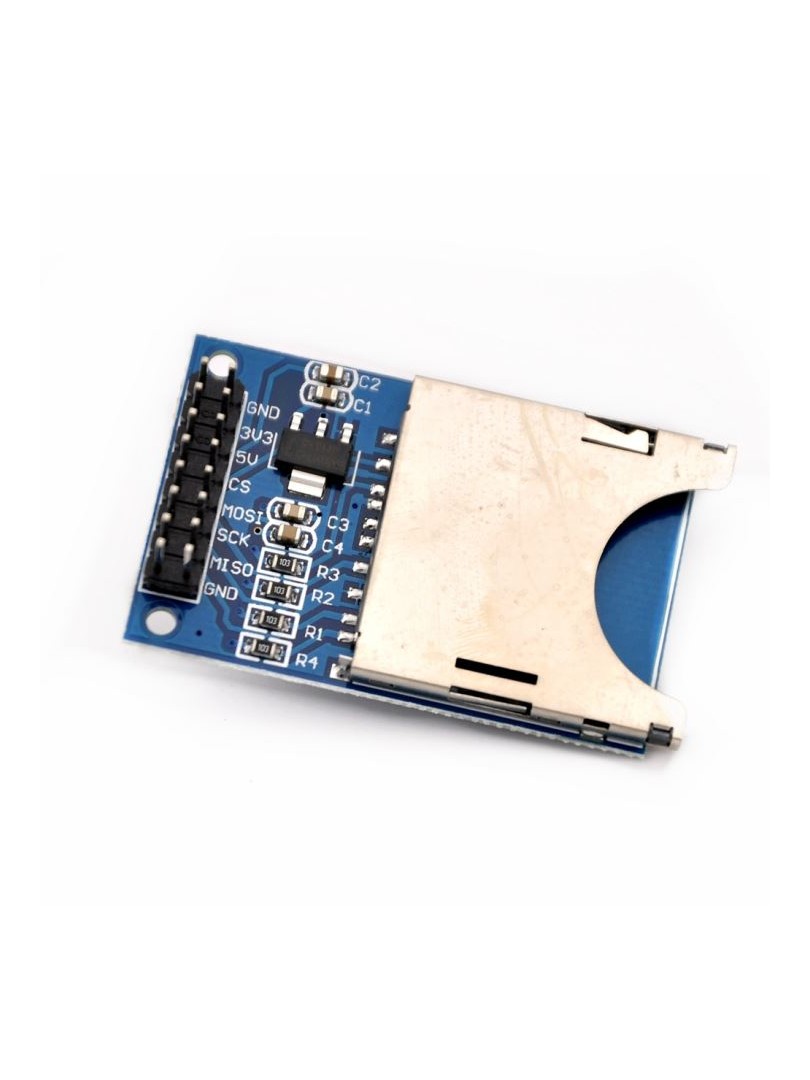

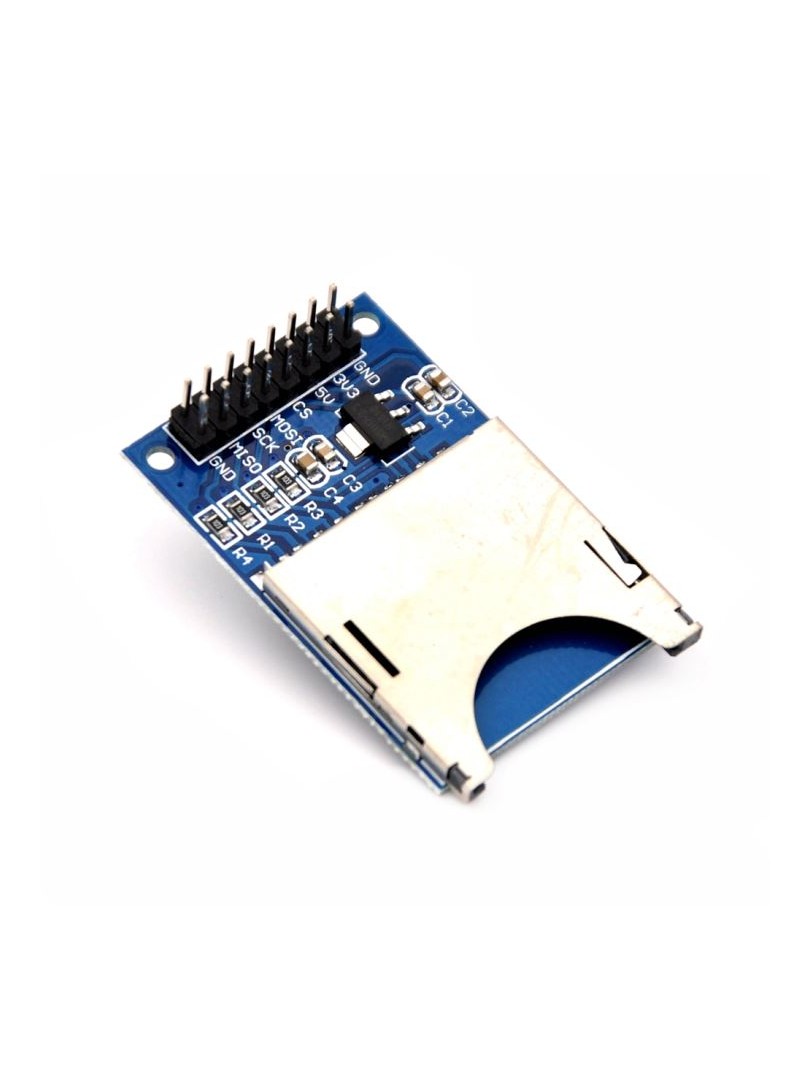

Wyprowadzenia (Pinout)

GND: masa zasilania

3.3V: wejście zasilania

5V: wejście zasilania

CS: Chip Select (wybór układu)

MOSI: Master Out Slave In (dane z kontrolera)

SCK: SPI Clock (sygnał zegarowy)

MISO: Master In Slave Out (dane do kontrolera)

GND: masa zasilania

Uwagi

Do programowania wymagany jest komputer z zainstalowanym Arduino IDE.

Moduł wymaga mikrokontrolera z obsługą interfejsu SPI oraz prawidłowego mapowania pinów zgodnie z dokumentacją platformy sprzętowej.

Biblioteka SD dla Arduino jest standardowo dostępna w środowisku Arduino IDE.

Niektóre wersje modułów mogą mieć ograniczenia pojemności w zależności od typu i formatowania karty pamięci.

Typowe zastosowania

Rejestratory danych z czujników dla Arduino

Monitoring środowiskowy i archiwizacja pomiarów sensorycznych

Dzienniki zdarzeń i przechowywanie konfiguracji w robotyce

Prototypy systemów przechowywania danych dla GPS, DVR i kamer

Rozwiązania magazynowania plików dla systemów MCU i ARM

Zawartość zestawu

1 × Moduł czytnika kart SD ProRock (odczyt i zapis)

Moduł ProRock SD Card Module stanowi praktyczne rozwiązanie dla projektów Arduino i mikrokontrolerowych wymagających wymiennego magazynu danych opartego na kartach SD z komunikacją przez interfejs SPI.
