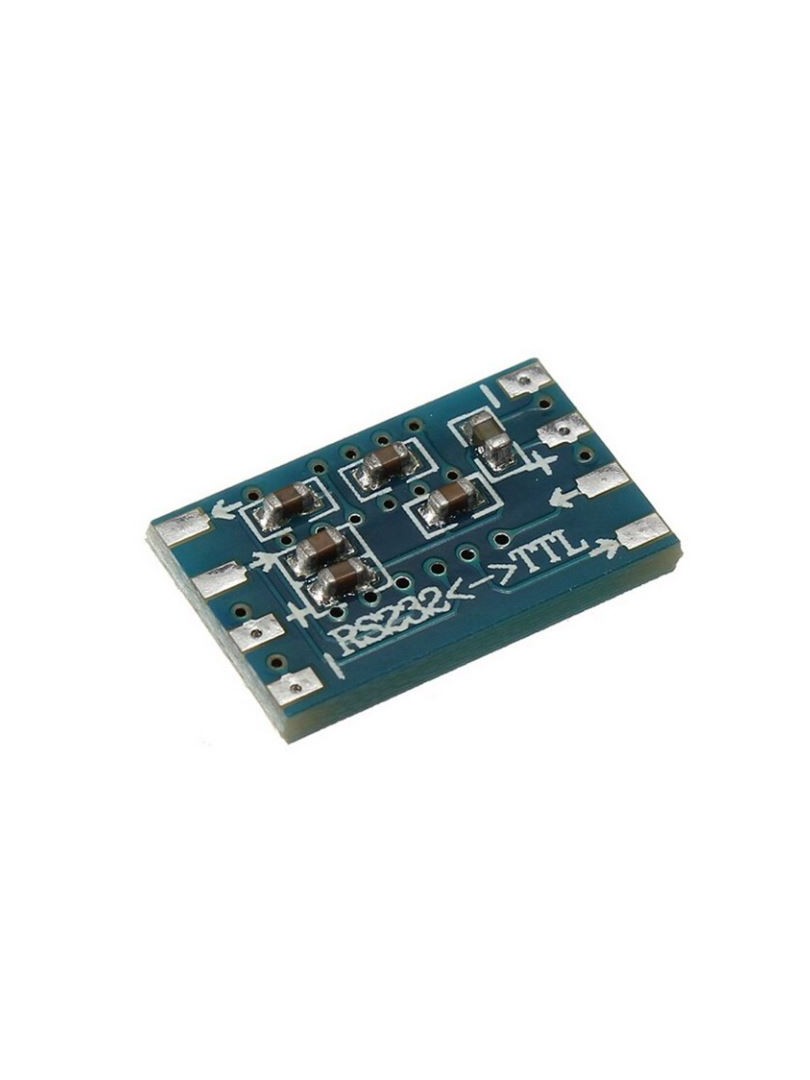

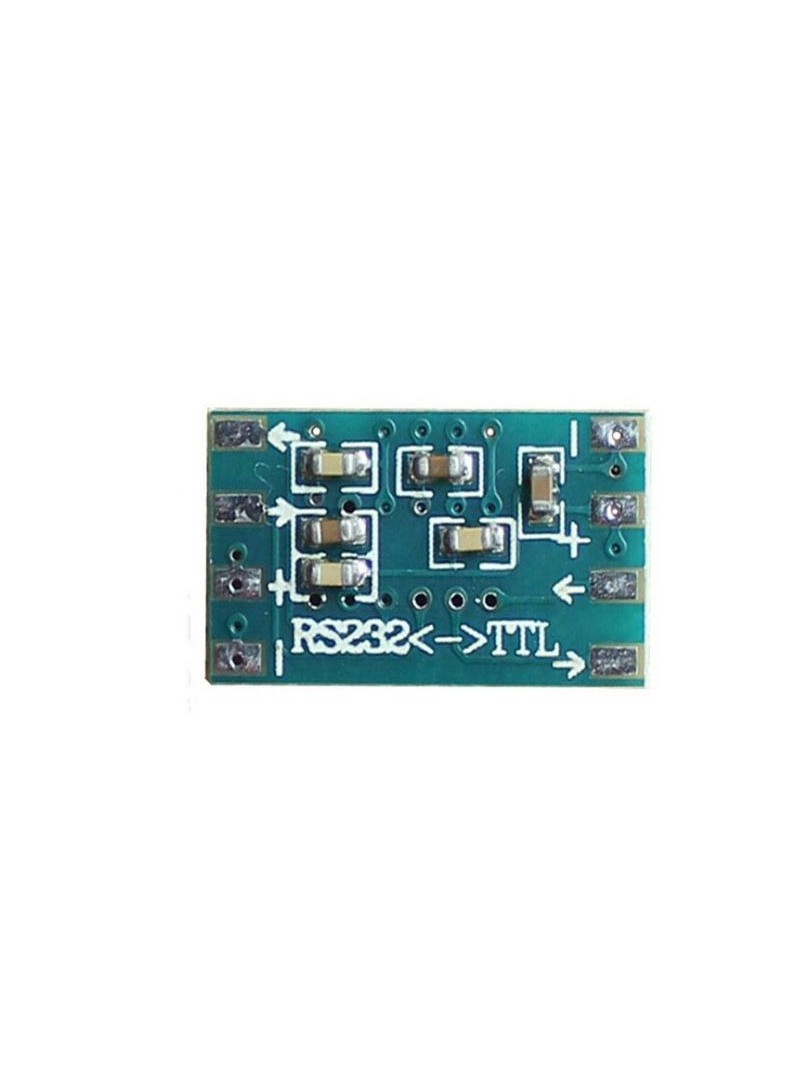

Moduł konwertera ProRock Serial Port Mini RS232 to TTL to kompaktowa płytka umożliwiająca dwukierunkową konwersję sygnałów szeregowych pomiędzy standardem RS232 a poziomami TTL UART. Urządzenie oparte na układzie MAX3232 pozwala na komunikację między komputerami PC wyposażonymi w port szeregowy a mikrokontroleramioraz systemami wbudowanymi pracującymi na logice TTL. Moduł przeznaczony jest dla projektantów systemów embedded, konstruktorów urządzeń przemysłowych oraz hobbystów pracujących z platformami Arduino, ESP8266 i ESP32.

Dzięki szerokiemu zakresowi napięcia zasilania moduł współpracuje zarówno z układami pracującymi na logice trójwoltowej, jak i pięciowoltowej. Miniaturowe wymiary płytki PCB oraz montaż powierzchniowy SMD sprawiają, że konwerter nadaje się do zastosowań wymagających oszczędności miejsca w obudowie urządzenia końcowego.

Główne cechy

Dwukierunkowa konwersja poziomów: umożliwia przekształcanie sygnałów RS232 na TTL UART i odwrotnie

Zestaw napięcia zasilania: współpraca z systemami trójwoltowymi i pięciowoltowymi

Miniaturowa konstrukcja: niewielkie wymiary płytki ułatwiają integrację w ograniczonych przestrzeniach montażowych

Montaż powierzchniowy: technologia SMD zapewnia kompaktową i lekką budowę modułu

Kompatybilność ze standardem RS232: obsługa standardowych poziomów napięcia portu szeregowego

Zasada działania

Moduł wykorzystuje układ scalony MAX3232CSE do konwersji poziomów napięcia między interfejsami RS232 i TTL UART. Układ MAX3232 zawiera wewnętrzne pompy ładunku generujące wymagane napięcia dla standardu RS232 oraz odbiorniki i nadajniki dostosowujące sygnały do poziomu TTL. Linie transmisji TX i odbioru RX są automatycznie konwertowane w obu kierunkach, co umożliwia przezroczystą komunikację szeregową między urządzeniami o różnych standardach elektrycznych.

Specyfikacja techniczna

Typ produktu: moduł konwertera RS232 na TTL UART

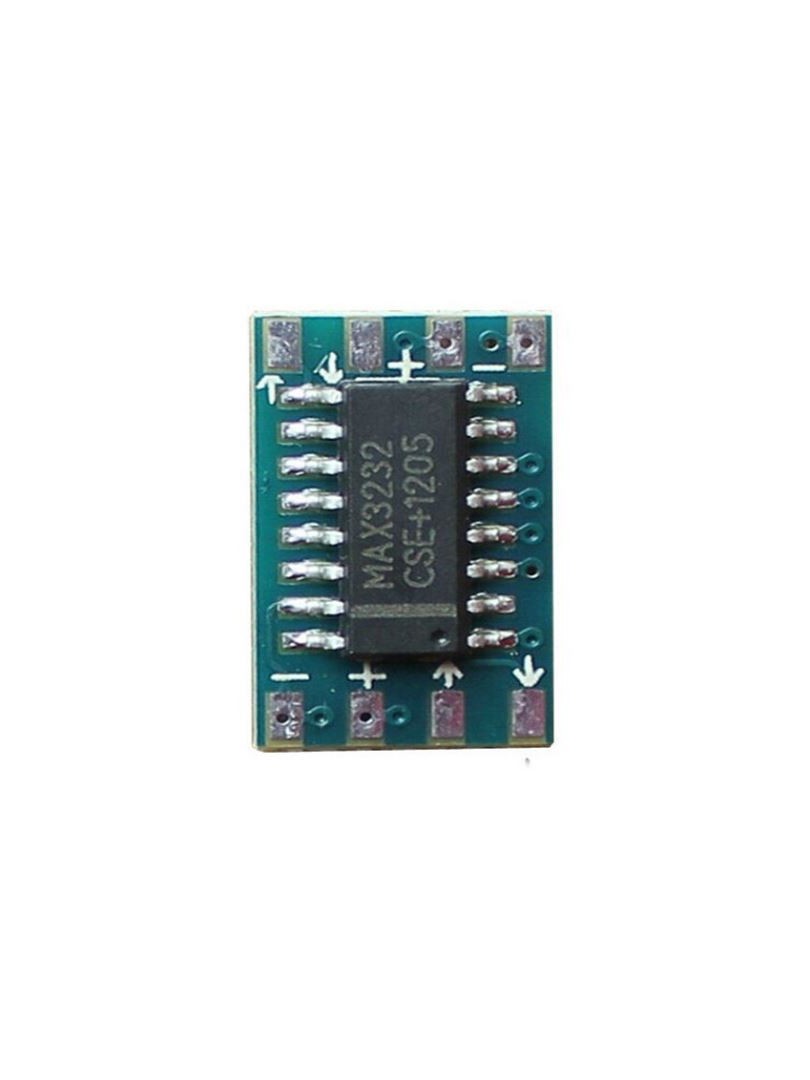

Model układu scalonego: MAX3232CSE

Napięcie zasilania: 3V–5V DC

Poziom logiczny: TTL (UART)

Standard RS232: zgodny

Maksymalna prędkość transmisji: ≤ 120 kbps

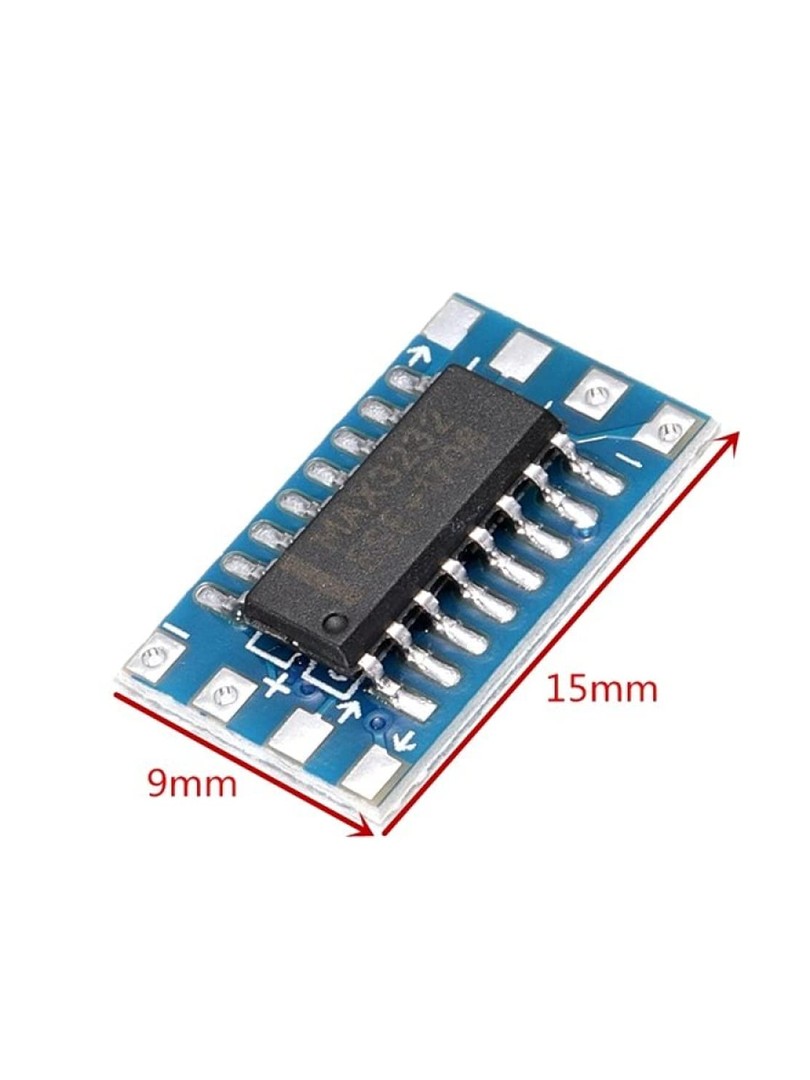

Wymiary płytki PCB: około 9,4 × 15,9 mm

Typ obudowy: SMD

Uwagi

Moduł przeznaczony jest do pracy ze standardowymi poziomami napięcia RS232.

Maksymalna zalecana prędkość transmisji wynosi 120 kbps.

Przed uruchomieniem należy upewnić się o prawidłowym podłączeniu linii TX, RX oraz wyprowadzeń zasilania.

Typowe zastosowania

Komunikacja UART mikrokontrolera z portem szeregowym RS232 komputera PC

Projekty wykorzystujące Arduino, ESP8266, ESP32 wymagające interfejsu RS232

Interfejsowanie z urządzeniami przemysłowymi wyposażonymi w port RS232

Debugowanie i transfer danych w systemach wbudowanych

Budowa konwerterów komunikacji szeregowej

Zawartość zestawu

1 × Moduł konwertera Mini RS232 to TTL (MAX3232)

Moduł konwertera ProRock Serial Port Mini RS232 to TTL stanowi działający rozwiązanie do konwersji sygnałów szeregowych RS232 na poziomy TTL UART. Szeroka kompatybilność napięciowa oraz kompaktowa forma konstrukcyjna czynią go użytecznym narzędziem w projektach systemów wbudowanych i zastosowaniach przemysłowych wymagających komunikacji szeregowej.
