Moduł przekaźnikowy ProRock to kompaktowe urządzenie umożliwiające bezprzewodowe sterowanie obwodami elektrycznymi za pomocą pilota podczerwieni. Zasilany napięciem 12V DC, wyposażony w dedykowany dwuprzyciskowy pilot IR obsługujący funkcje włączania i wyłączania. Przekaźnik pracuje w trybie samopodtrzymania, zapewniając stałe załączanie i rozłączanie obwodu na polecenie użytkownika.

Urządzenie przeznaczone jest dla instalatorów systemów automatyki domowej, entuzjastów elektroniki oraz osób realizujących projekty zdalnego sterowania oświetleniem i urządzeniami elektrycznymi. Wyjście przekaźnikowe typu suchy styk umożliwia swobodne podłączenie różnorodnych odbiorników bez konieczności dostosowywania napięcia sterującego.

Główne cechy

Sterowanie podczerwienią: bezprzewodowe włączanie i wyłączanie przekaźnika za pomocą dedykowanego pilota dwuprzyciskowego

Tryb samopodtrzymania: przekaźnik pozostaje w zadanym stanie do momentu wysłania kolejnego polecenia z pilota

Suchy styk wyjściowy: galwanicznie odizolowane wyjście przekaźnikowe umożliwiające sterowanie niezależnymi obwodami

Styki NO i NC: dostępne wyprowadzenia zwiernego i rozwiernego zapewniają elastyczność w projektowaniu układów sterowania

Diody LED statusu: wizualna sygnalizacja zasilania i stanu przekaźnika ułatwiająca diagnostykę pracy urządzenia

Zestaw temperatur: moduł pracuje w warunkach od temperatur kriogenicznych do wysokich, charakterystycznych dla zamkniętych obudów

Zasada działania

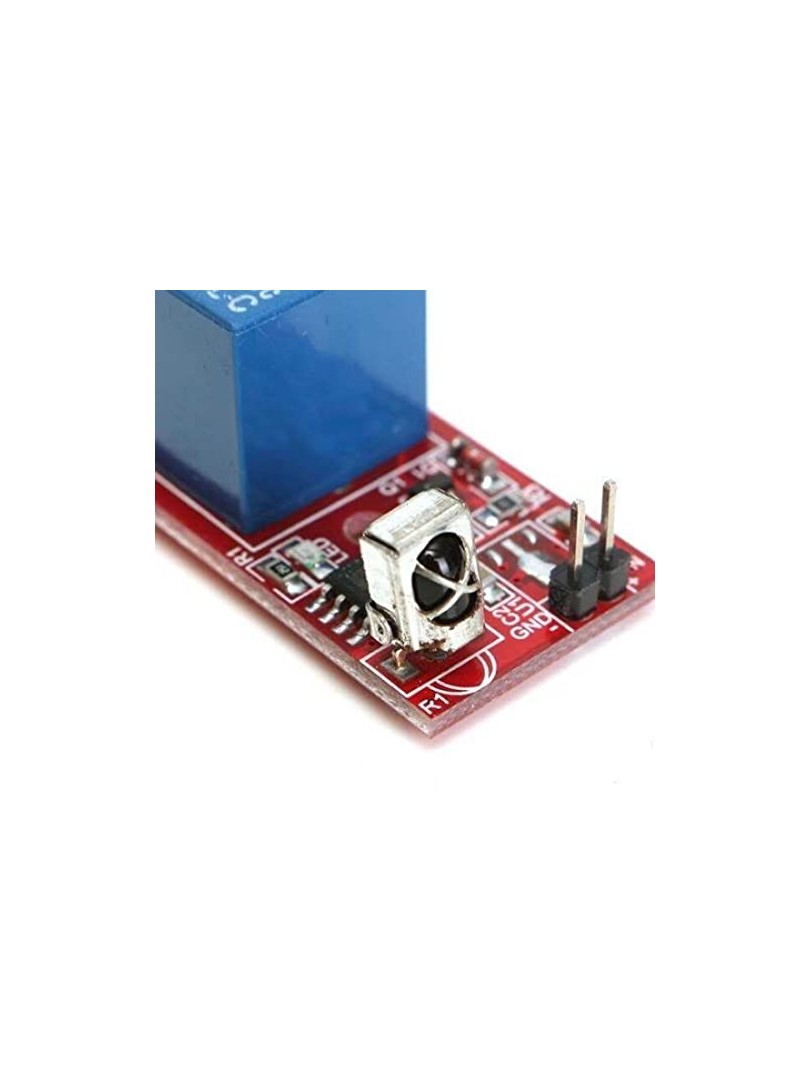

Moduł odbiera sygnały z pilota podczerwieni, dekoduje polecenia włączenia i wyłączenia, a następnie steruje cewką przekaźnika elektromagnetycznego. Po naciśnięciu przycisku ON cewka zostaje zasilona i przekaźnik załącza się, przełączając styki wyjściowe. Stan przekaźnika jest podtrzymywany przez elektroniczny układ samopodtrzymania aż do momentu odebrania polecenia OFF. Diody LED na module wskazują obecność zasilania oraz aktywny stan przekaźnika, umożliwiając szybką weryfikację pracy urządzenia bez podłączania przyrządów pomiarowych.

Specyfikacja techniczna

Napięcie zasilania: 12V DC

Metoda sterowania: Pilot IR (podczerwień)

Zasięg sterowania: do 8 m (w linii wzroku)

Tryb pracy: Samopodtrzymanie (latching)

Pobór prądu w spoczynku: < 1 mA

Pobór prądu cewki przekaźnika: < 80 mA

Typ styków przekaźnika: NO / NC (suchy styk)

Obciążalność przekaźnika: 250VAC 10A / 125VAC 10A / 30VDC 10A / 28VDC 10A

Zakres temperatur pracy: −40°C do +90°C

Materiał płytki: FR4

Wymiary: 50 × 20 × 18 mm

Masa: około 30 g

Uwagi

Dla zapewnienia działający działania sterowania podczerwienią należy zachować linię wzroku między pilotem a odbiornikiem.

Moduł współpracuje wyłącznie z dedykowanym pilotem dołączonym do zestawu.

Przy podłączaniu obciążeń wysokoprądowych należy zachować obowiązujące normy bezpieczeństwa elektrycznego oraz stosować przewody o odpowiednim przekroju.

Typowe zastosowania

Sterowanie oświetleniem domowym (taśmy LED, lampy, świetlówki)

Automatyka inteligentnego domu (smart home)

Pomocnicze sterowanie bramami garażowymi i furtkami

Zdalne włączanie i wyłączanie gniazdek i urządzeń AGD

Monitorowanie bezpieczeństwa z funkcją zdalnego sterowania zasilaniem

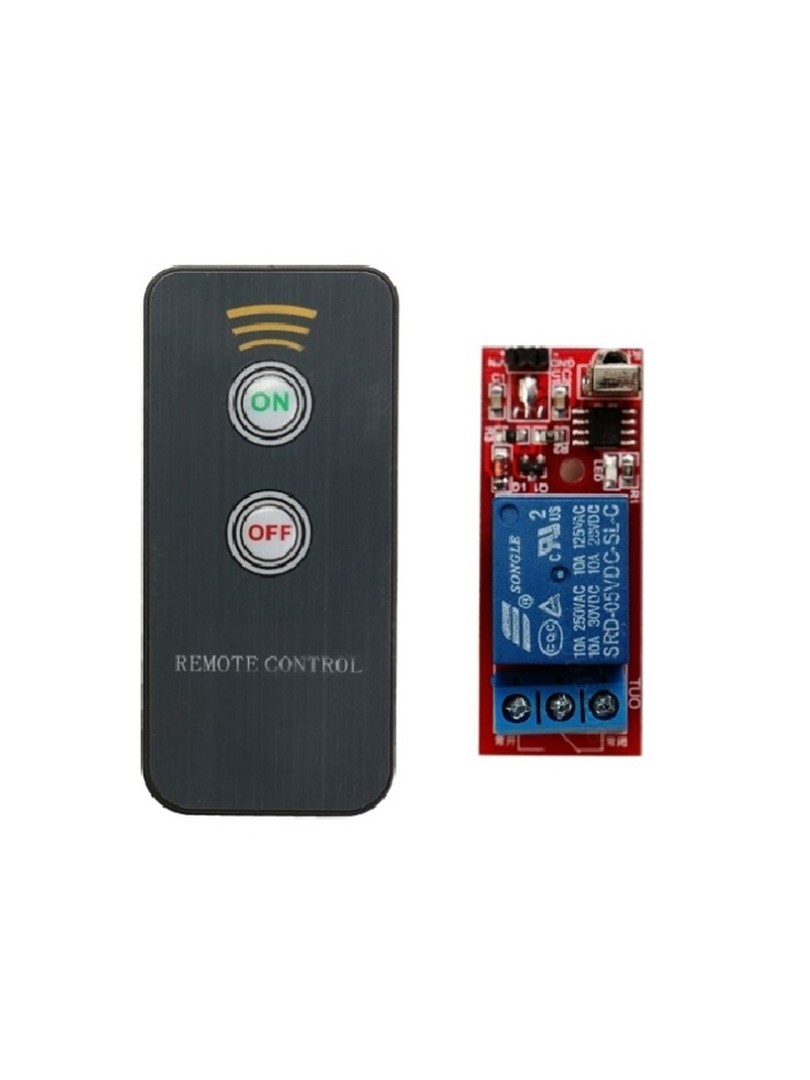

Zawartość zestawu

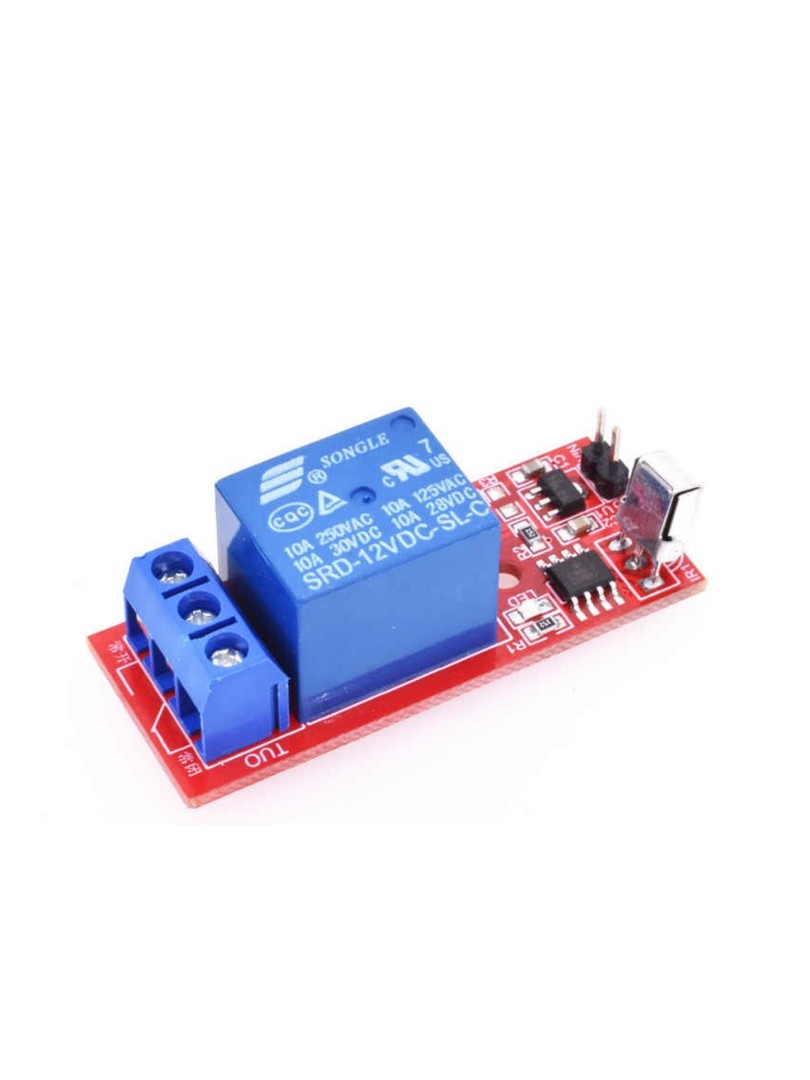

1 × Moduł przekaźnikowy ProRock DC 12V 1-kanałowy ze sterowaniem IR

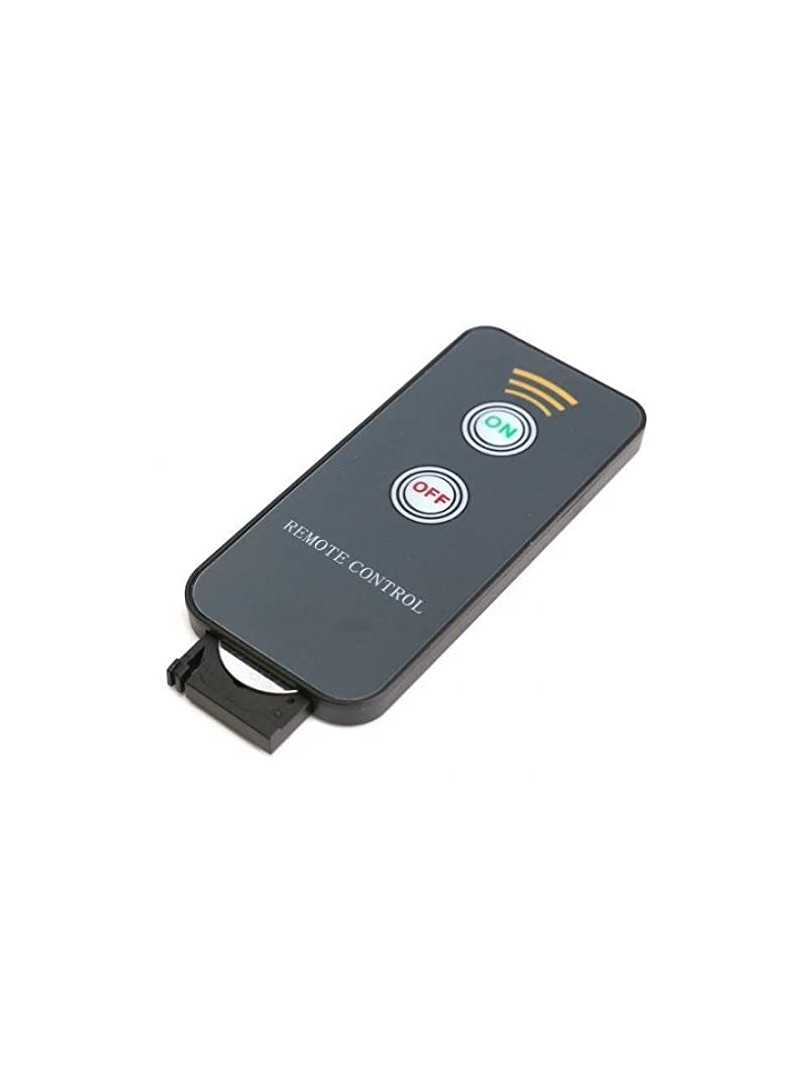

1 × Dedykowany pilot podczerwieni dwuprzyciskowy

Moduł przekaźnikowy ProRock stanowi proste i skuteczne rozwiązanie do dodawania funkcji zdalnego sterowania w projektach automatyki i oświetlenia. Kompaktowa budowa oraz dostępność styków NO i NC umożliwiają łatwą integrację z istniejącymi instalacjami elektrycznymi.
