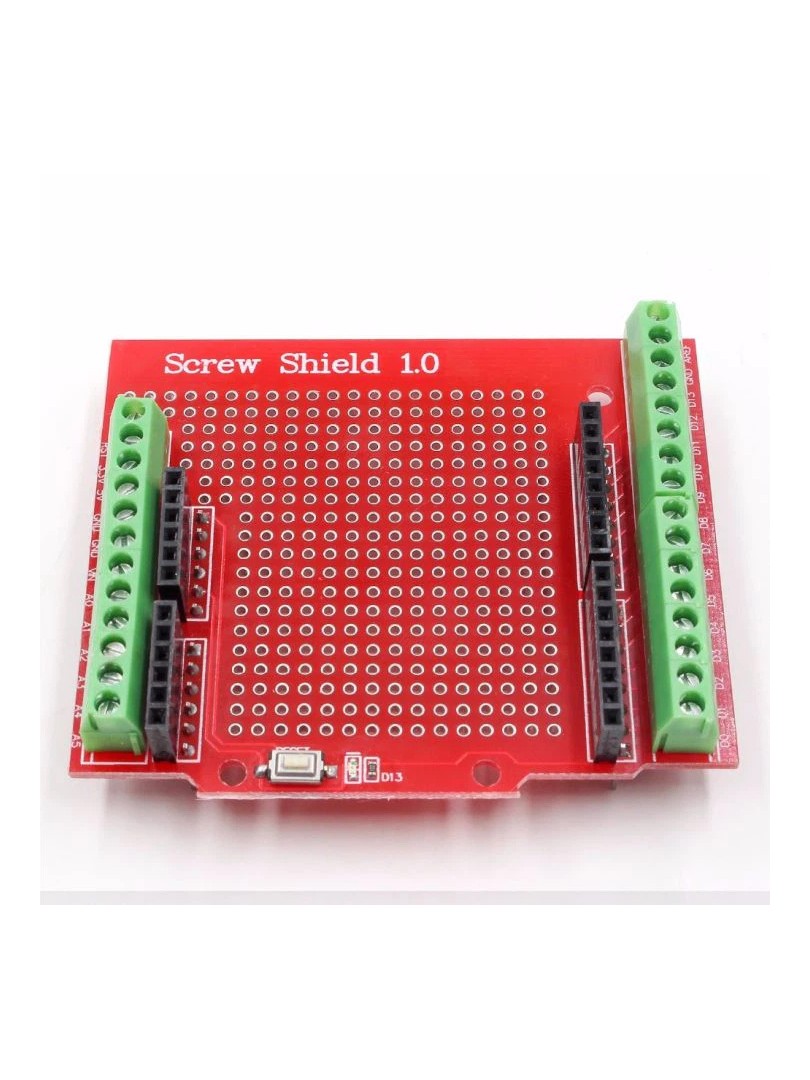

ProRock Proto Screw Shield to zmontowana płytka prototypowa dla Arduino, zaprojektowana do szybkiego i pewnego podłączania przewodów bez użycia luźnych kabli połączeniowych. Shield wyprowadza wszystkie piny wejścia-wyjścia Arduino do z tworzywa terminali śrubowych o rozstawie 3,81 mm, umożliwiając stałe połączenia okablowania. Płytka zawiera dwustronny obszar prototypowy do lutowania komponentów oraz pola SMT na spodzie do dodatkowych połączeń.

Przeznaczony dla osób pracujących z platformą Arduino w projektach wymagających z tworzywa połączeń elektrycznych, testowych stanowisk laboratoryjnych oraz budowy niestandardowych układów sterujących.

Główne cechy

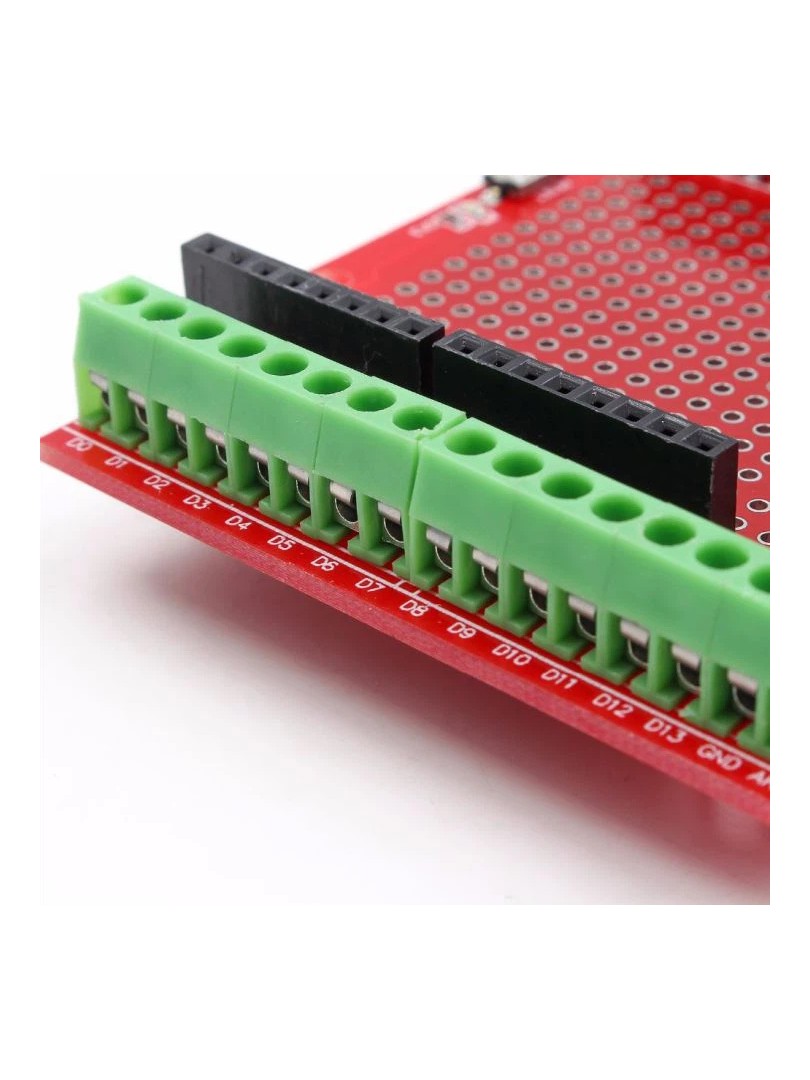

Wyprowadzenie pinów do terminali śrubowych: wszystkie sygnały wejścia-wyjścia Arduino dostępne poprzez wygodne złącza śrubowe zapewniające pewne połączenia

Dwustronna płytka prototypowa: możliwość lutowania elementów bezpośrednio na płytce od strony górnej

Pola SMT na spodzie płytki: dodatkowe punkty połączeniowe dla szybkich modyfikacji połączeń przewodami

Zgodność z płytkami stykowymi: możliwość montażu pośrodku małej płytki stykowej dla dodatkowych eksperymentów

Przycisk reset i dioda LED D13: wbudowane elementy kontrolne ułatwiające debugowanie i monitorowanie

Gotowy do użycia: zmontowana konstrukcja eliminuje potrzebę samodzielnego lutowania podstawowych elementów

Specyfikacja techniczna

Typ produktu: Shield prototypowy z terminalami śrubowymi (zmontowany)

Kompatybilność: Arduino (standard UNO shield)

Rozstaw terminali: 3,81 mm

Typ płytki PCB: dwustronna płytka prototypowa

Elementy sterujące: przycisk reset, dioda LED D13

Wymiary: 7,4 × 6,2 × 1,7 cm

Kolor: czerwony

Zasada działania

Shield montuje się na płytkę Arduino poprzez standardowe złącza pinowe. Wszystkie wyprowadzenia cyfrowe i analogowe Arduino są dostępne w postaci terminali śrubowych, do których podłącza się przewody poprzez dokręcenie śrub zaciskowych. Obszar prototypowy zawiera siatkę otworów montażowych połączonych ścieżkami miedzi, umożliwiających lutowanie rezystorów, kondensatorów, układów scalonych i innych komponentów. Pola lutownicze SMT na spodzie płytki służą do szybkiego łączenia sygnałów przewodami mostkującymi bez konieczności lutowania od góry.

Typowe zastosowania

Prototypowanie układów Arduino z z tworzywa okablowaniem

Podłączanie czujników i modułów sterujących w robotyce

Budowa stanowisk testowych i eksperymentów długoterminowych

Projekty edukacyjne i szkolenia z elektroniki

Tworzenie niestandardowych shield'ów bazujących na Arduino

Zawartość zestawu

1 × ProRock Proto Screw Shield (zmontowany) dla Arduino z przyciskiem reset i diodą LED D13

ProRock Proto Screw Shield to praktyczne rozwiązanie łączące działający terminale śrubowe z pełnowartościowym obszarem prototypowym, oferujące uporządkowane okablowanie i możliwość budowy z tworzywa montaży projektowych.
