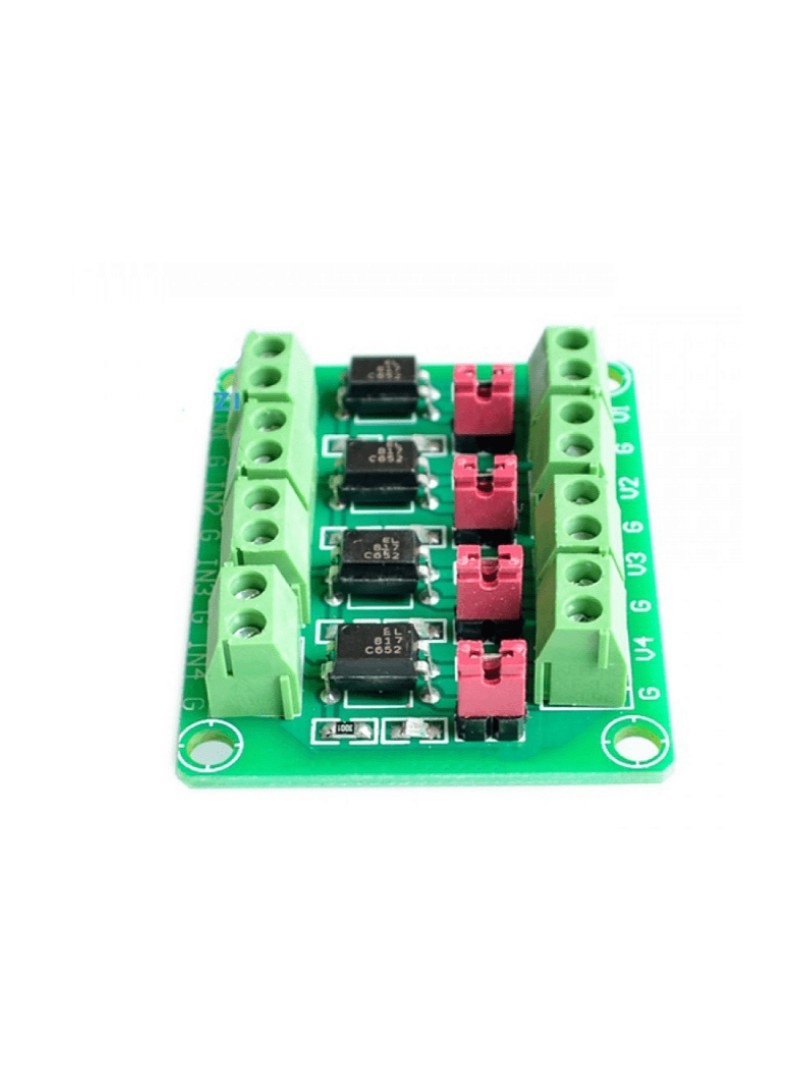

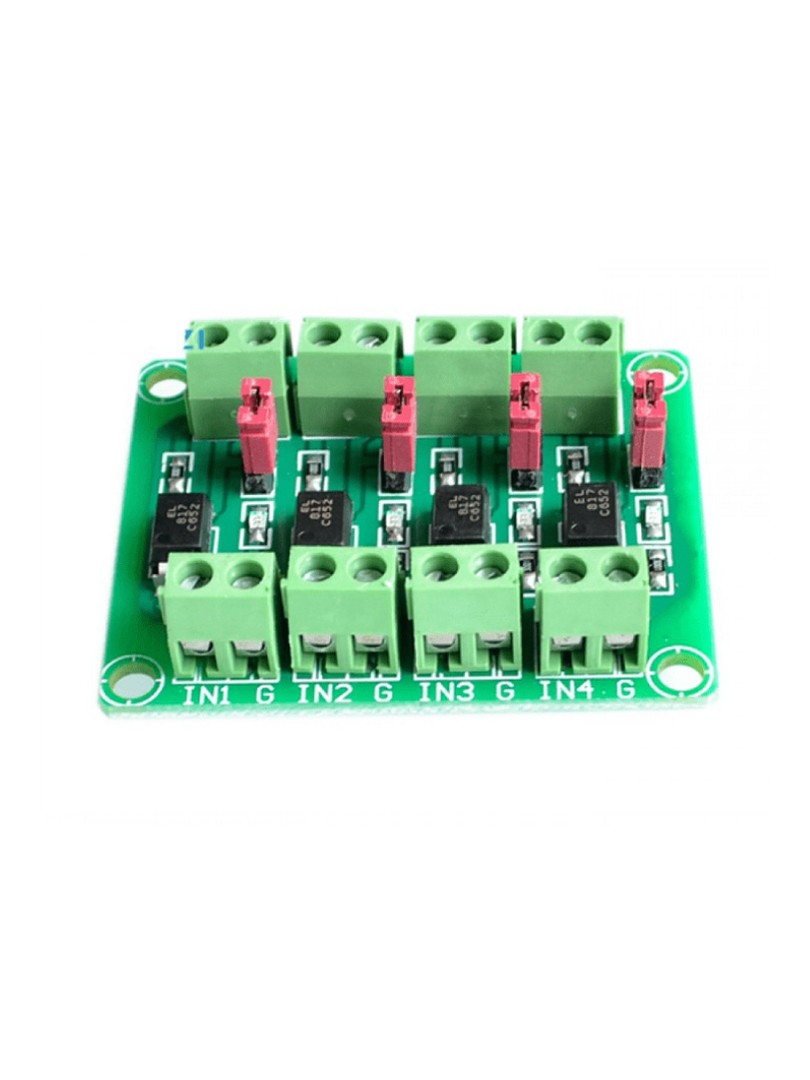

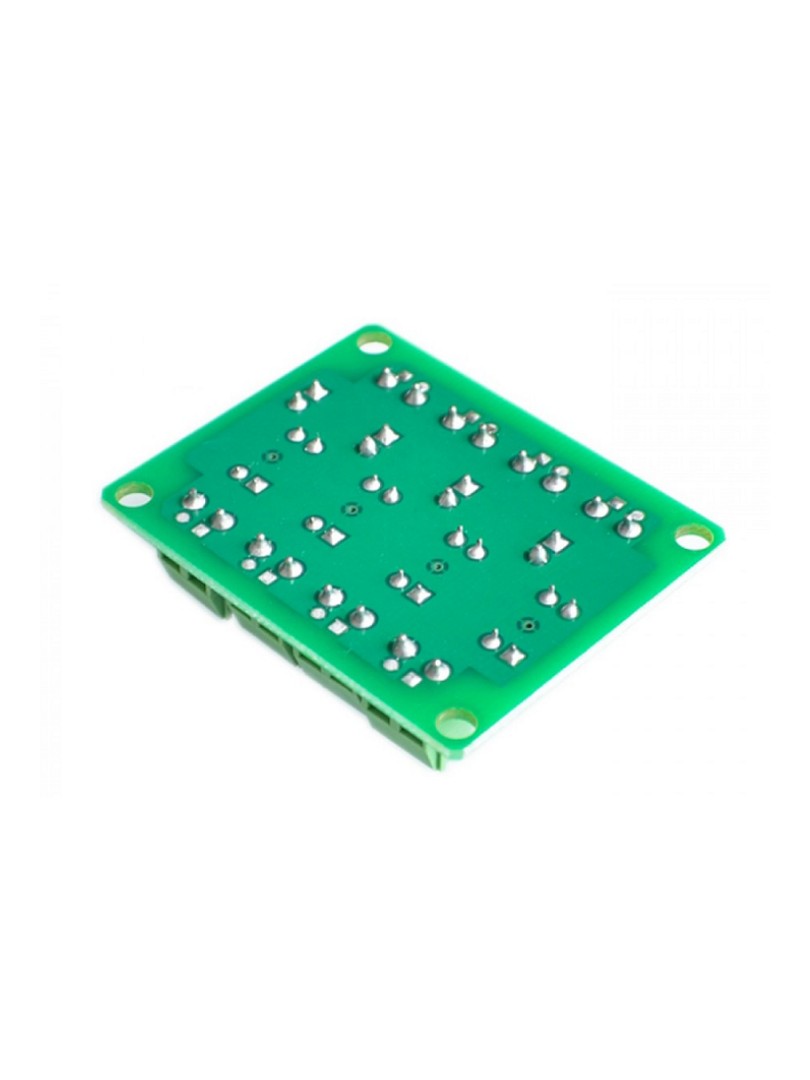

Moduł optoizolacji ProRock PC817 umożliwia galwaniczne oddzielenie sygnałów sterujących od obwodów wykonawczych przy użyciu czterech niezależnych kanałów. Konstrukcja oparta na sprawdzonych optoizolatorach PC817 zapewnia separację sygnałów o różnych poziomach napięcia oraz eliminację pętli masy. Produkt przeznaczony jest do ochrony wrażliwych wejść i wyjść mikrokontrolerów przed zakłóceniami pochodzącymi z obwodów przemysłowych, silników, przekaźników oraz innych źródeł szumów elektrycznych.

Każdy kanał działa niezależnie, co pozwala jednocześnie kontrolować sygnały o różnych parametrach elektrycznych. Moduł oferuje wybór sposobu działania wyjścia poprzez zworki montażowe, umożliwiając przełączanie pomiędzy konfiguracją pull-up oraz pull-down zgodnie z wymaganiami układu docelowego.

Główne cechy

Cztery niezależne kanały izolacji: umożliwiają równoczesne oddzielenie wielu linii sygnałowych w jednym module

Optoizolatory PC817: zapewniają działający separację optyczną pomiędzy obwodem sterującym a wykonawczym

Kompatybilność z mikrokontroleramI: wejścia dostosowane do sygnałów GPIO popularnych platform programowalnych

Tłumienie zakłóceń: poprawia stałe pracy w środowiskach z przełączanymi obciążeniami indukcyjnymi i impulsowymi

Interfejs mieszanych napięć: umożliwia przekazywanie sygnałów pomiędzy domenami o różnych poziomach napięcia roboczego

Konfigurowalne wyjście: możliwość wyboru trybu pull-up lub pull-down za pomocą zworek montażowych

Zasada działania

Optoizolator PC817 składa się z diody elektroluminescencyjnej LED oraz fototranzystora umieszczonych w jednej obudowie. Sygnał wejściowy steruje diodą LED po stronie sterującej, a emitowane światło powoduje przewodzenie fototranzystora po stronie wyjściowej. Dzięki optycznemu sprzężeniu brak jest fizycznego połączenia elektrycznego pomiędzy obwodami wejściowym i wyjściowym, co eliminuje pętle masy oraz izoluje różnice potencjałów. Każdy z czterech kanałów modułu działa według tej samej zasady, przy czym wszystkie kanały pozostają od siebie elektrycznie niezależne. Zworki montażowe umożliwiają podłączenie rezystorów w konfiguracji pull-up lub pull-down na wyjściu każdego kanału zgodnie z wymaganiami interfejsu docelowego.

Specyfikacja techniczna

Typ produktu: moduł izolacji optoelektronicznej

Model optoizolatora: PC817

Liczba kanałów: 4

Napięcie wejściowe (sygnał sterujący): 3,6–24 V DC

Napięcie wyjściowe: 3,6–30 V DC

Konfiguracja wyjścia: pull-up / pull-down wybieralne zworkami

Typ izolacji: optyczna pomiędzy stroną sterującą a wyjściową

Uwagi

Każdy kanał działa niezależnie, co umożliwia jednoczesne sterowanie sygnałami o różnych poziomach napięcia.

Do wyboru wymaganego trybu wyjścia (pull-up lub pull-down) należy użyć zworek montażowych.

Moduł przeznaczony jest do izolacji sygnałowej; do sterowania obciążeniami o wyższych prądach należy zastosować zewnętrzne sterowniki (MOSFET, tranzystory bipolarne lub przekaźniki).

Typowe zastosowania

Izolacja wejść i wyjść cyfrowych mikrokontrolerów Arduino, ESP32, STM32, Raspberry Pi

Interfejsy z kontrolerami PLC w automatyce przemysłowej

Tłumienie zakłóceń w obwodach przełączających obciążenia indukcyjne

Transmisja sygnałów pomiędzy układami o różnych potencjałach mas oraz impedancjach

Izolacja sygnałów sterujących w systemach automatyki i kontroli przemysłowej

Zawartość zestawu

1 × Moduł optoizolacji 4-kanałowej ProRock PC817

Moduł optoizolacji ProRock PC817 stanowi proste i skuteczne rozwiązanie do dodania separacji optycznej w wielokanałowych liniach sterujących. Zastosowanie izolacji galwanicznej zwiększa działający oraz chroni wrażliwe obwody mikroprocesorowe w środowiskach o mieszanych poziomach napięcia i silnych zakłóceniach elektrycznych.
