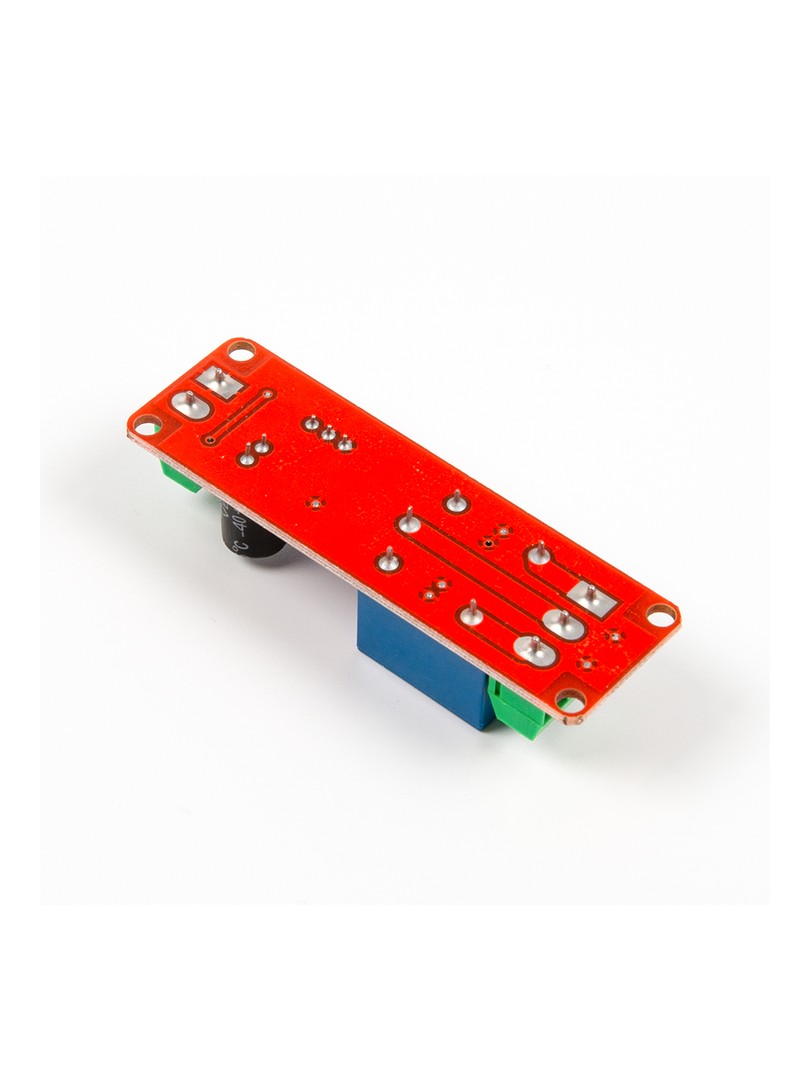

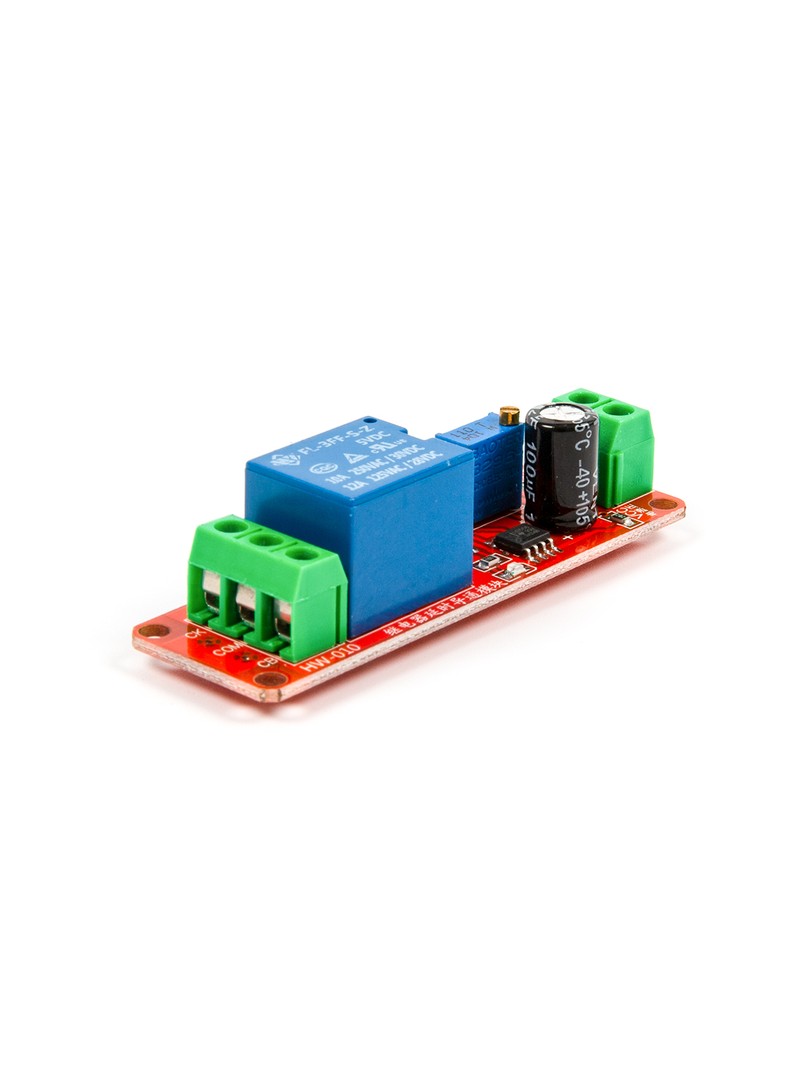

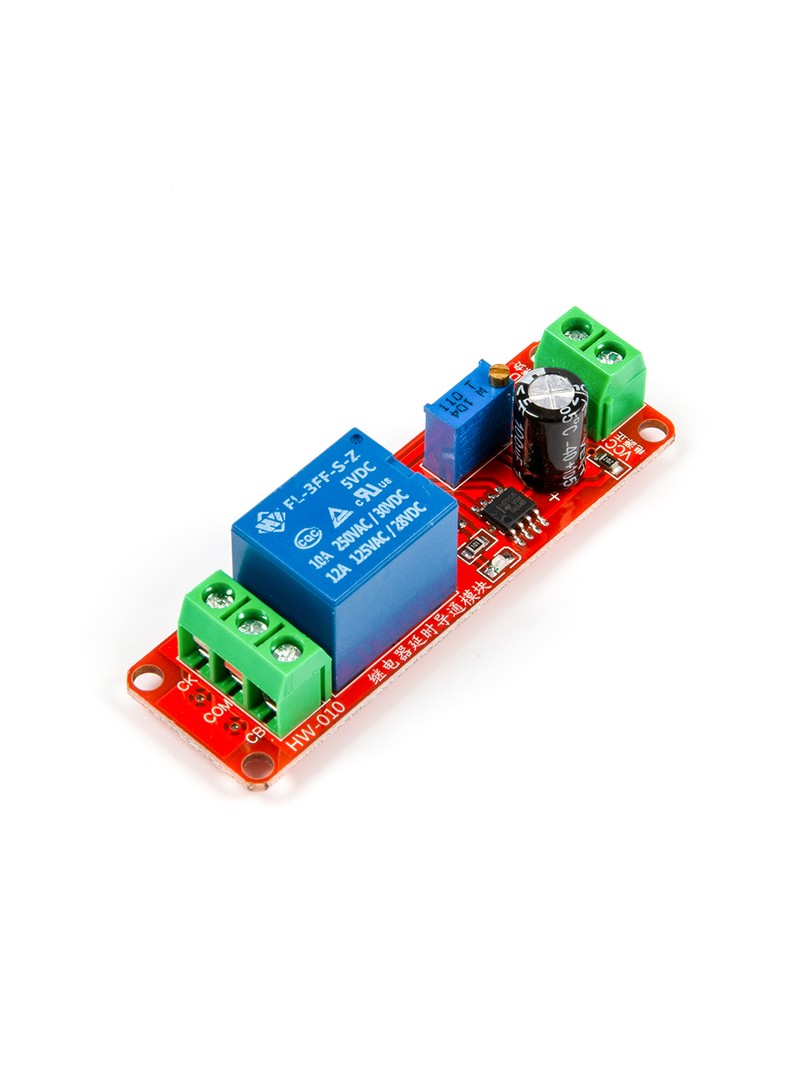

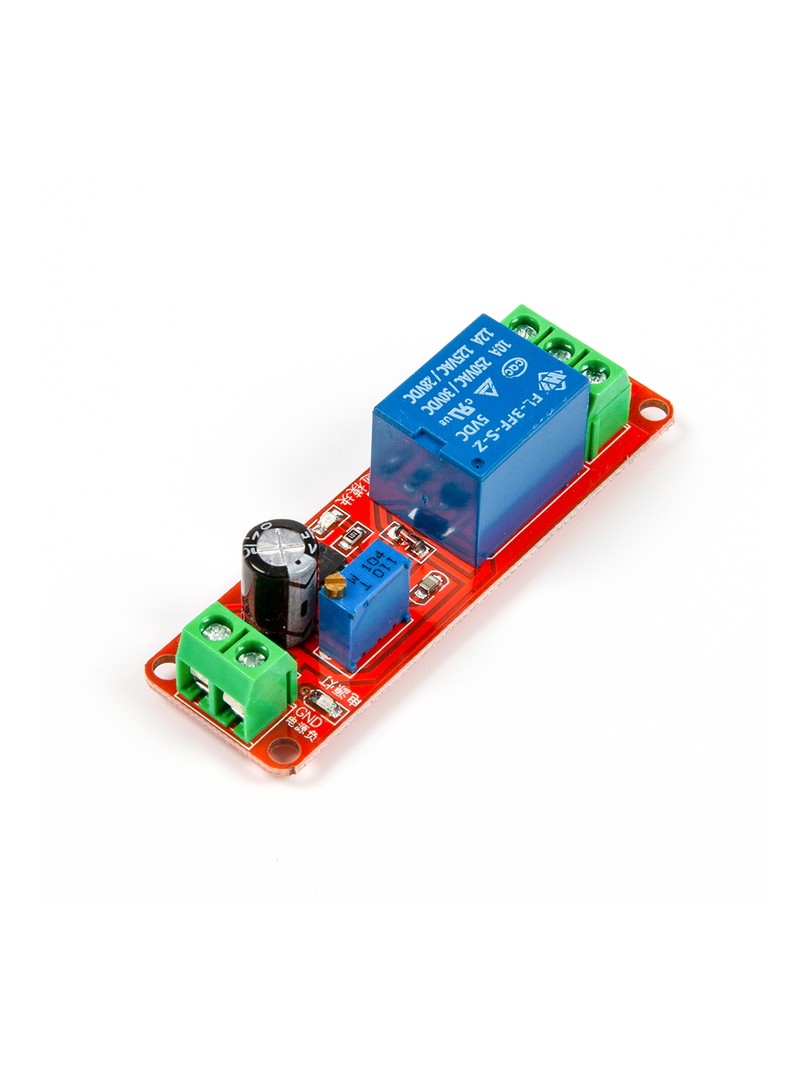

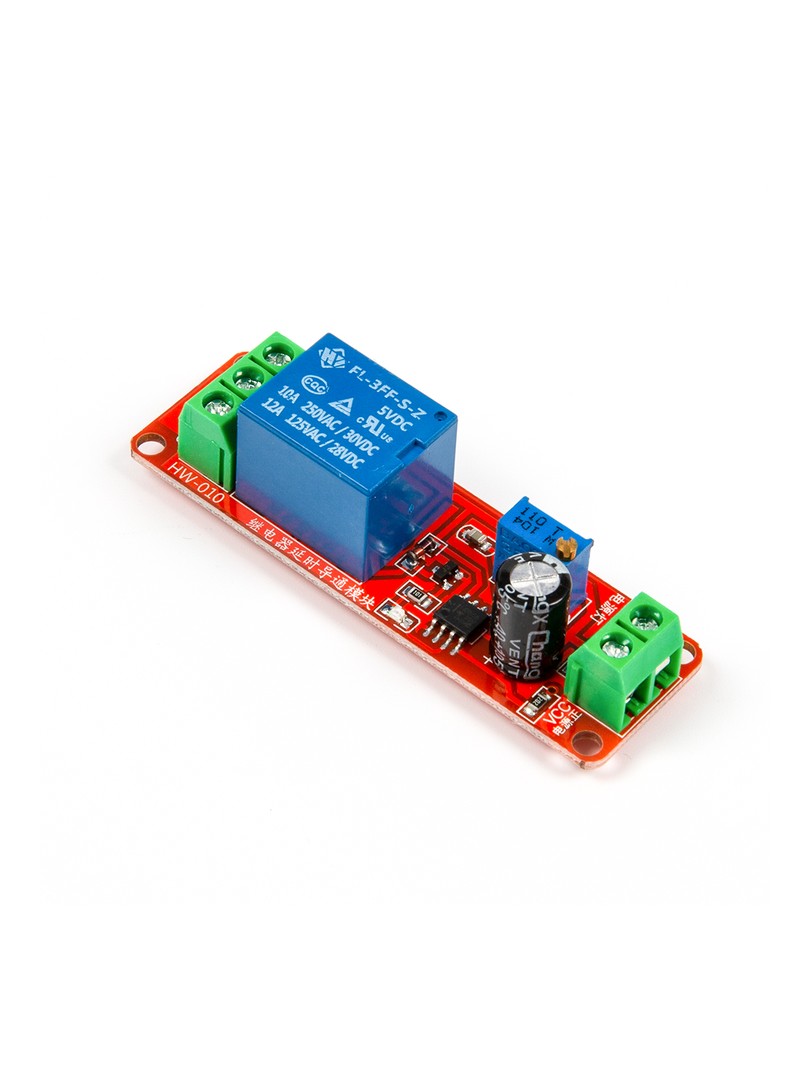

Moduł opóźnienia monostabilnego ProRock NE555 to kompaktowy układ sterowania czasem oparty na klasycznym timerze NE555. Pracuje w trybie monostabilnym i jest wyzwalany zboczem opadającym sygnału wejściowego. Po wyzwoleniu wyjście przełącza się na stan wysoki przez ustawiony czas opóźnienia, a następnie automatycznie powraca do stanu niskiego. Czas opóźnienia można dokładny regulować za pomocą wieloobrotowego potencjometru zamontowanego na płytce.

Moduł przeznaczony jest do zastosowań w elektronice samochodowej niskonapięciowej, układach logicznych, kondycjonowania sygnałów oraz projektach opartych na mikrokontrolerach wymagających kontrolowanego opóźnienia czasowego.

Główne cechy

Klasyczna konfiguracja monostabilna NE555: sprawdzony i działający układ czasowy generujący pojedynczy impuls o określonej długości

Wyzwalanie zboczem opadającym: opóźnienie uruchamiane jest w momencie przejścia sygnału z wysokiego do niskiego poziomu

Zestaw regulacji opóźnienia: możliwość ustawienia czasu od milisekund do dziesiątek sekund za pomocą potencjometru wieloobrotowego

Wyjście logiczne: bezpośrednie sterowanie sygnałem wysokiego i niskiego poziomu bez konieczności stosowania przekaźnika

Niski pobór prądu: odpowiedni do zasilania bateryjnego i systemów wbudowanych

Kompaktowa konstrukcja: łatwa integracja w systemach sterowania i projektach elektronicznych

Zasada działania

Po włączeniu zasilania wyjście modułu pozostaje w stanie niskim. Pojawienie się zbocza opadającego na wejściu wyzwalającym inicjuje cykl czasowy. Wyjście natychmiast przełącza się na stan wysoki i utrzymuje go przez czas ustawiony potencjometrem. Po upływie tego czasu wyjście automatycznie powraca do stanu niskiego. Czas opóźnienia obliczany jest według formuły T ≈ 1,1 × R × C, gdzie R to wartość rezystancji ustawionej potencjometrem, a C to pojemność kondensatora czasowego.

Specyfikacja techniczna

Typ produktu: moduł opóźnienia monostabilnego NE555

Główny układ scalony: NE555

Napięcie zasilania: 5 – 15 V DC

Typowy prąd spoczynkowy: ~3 mA przy 5 V

Maksymalny prąd wyjściowy: do 200 mA

Rodzaj wyzwalania: zbocze opadające

Zakres czasu opóźnienia: 10 ms – 20 s (regulowany)

Logika wyjścia: niski → wysoki (podczas opóźnienia) → niski

Regulacja czasu: potencjometr wieloobrotowy

Regulacja opóźnienia

Obrót w prawo: wydłużenie czasu opóźnienia

Obrót w lewo: skrócenie czasu opóźnienia

Typowe zastosowania

Kontrola opóźnień w niskonapięciowych instalacjach samochodowych

Opóźnione włączanie układów logicznych

Eliminacja drgań styków w przełącznikach mechanicznych

Poszerzanie impulsów i kształtowanie sygnałów

Układy czasowe i wyzwalające w projektach z mikrokontrolerem

Zawartość zestawu

1 × moduł opóźnienia monostabilnego ProRock NE555 5V

Moduł opóźnienia monostabilnego ProRock NE555 zapewnia proste, regulowane i działający rozwiązanie czasowe dla elektroniki niskonapięciowej, oferując dokładny kontrolę opóźnień w oparciu o sprawdzoną konstrukcję z układem NE555.
