ProRock MP3 WTV020-SD-16P Arduino PIC 1GB 512 Plików

Moduł MP3 WTV020-SD-16P ProRock z Mini SD Arduino PIC 512 Plików

WTV020-SD-16P | Mini SD do 1 GB | 2,5–3,6 V | 4-bitowy ADPCM | 512 plików głosowych | 16 µA w trybie czuwania | 20 × 18 × 12 mm

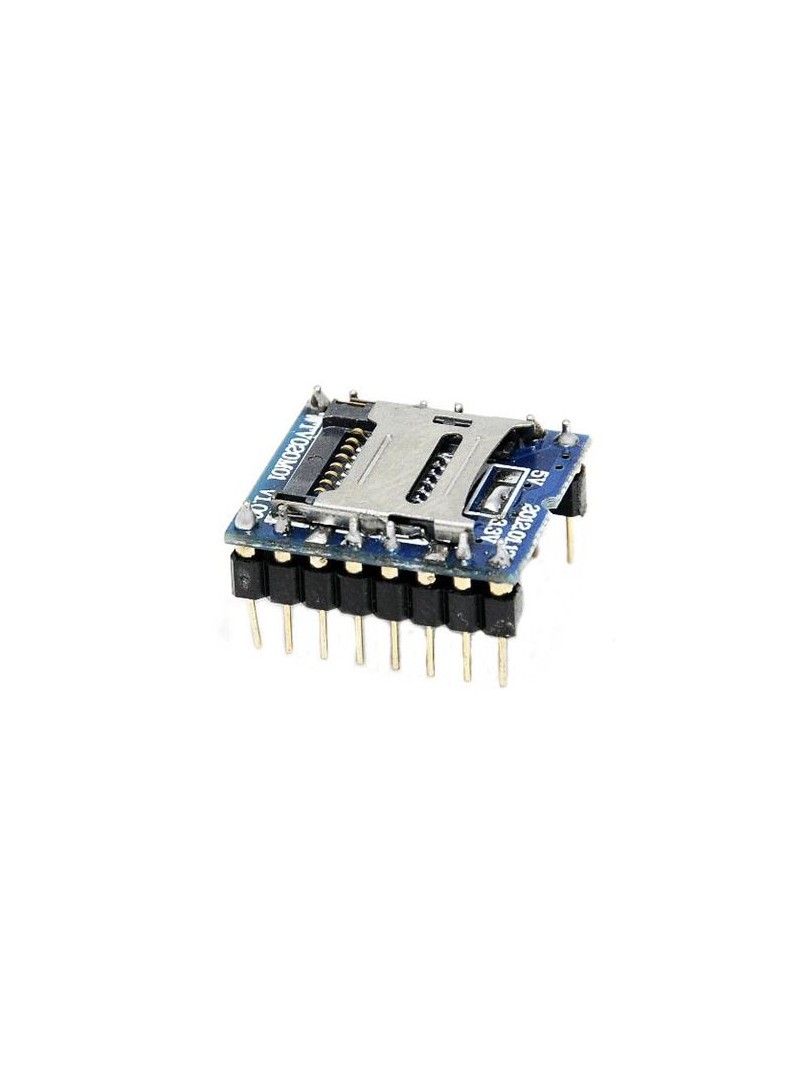

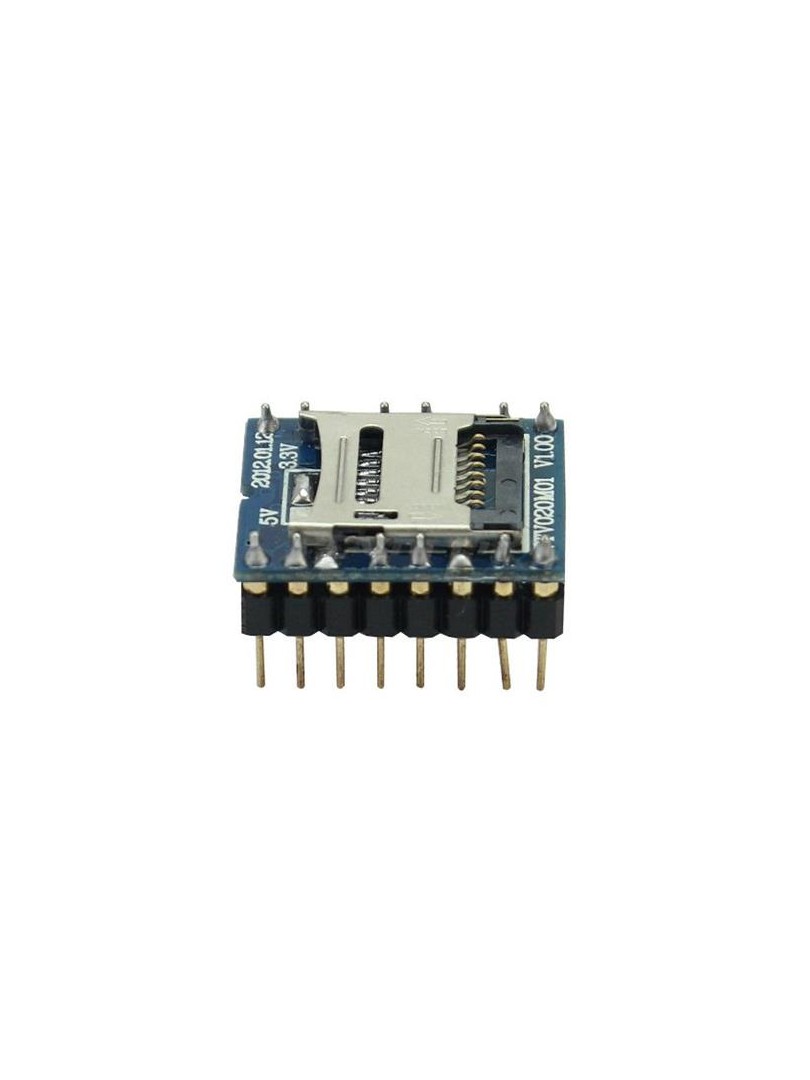

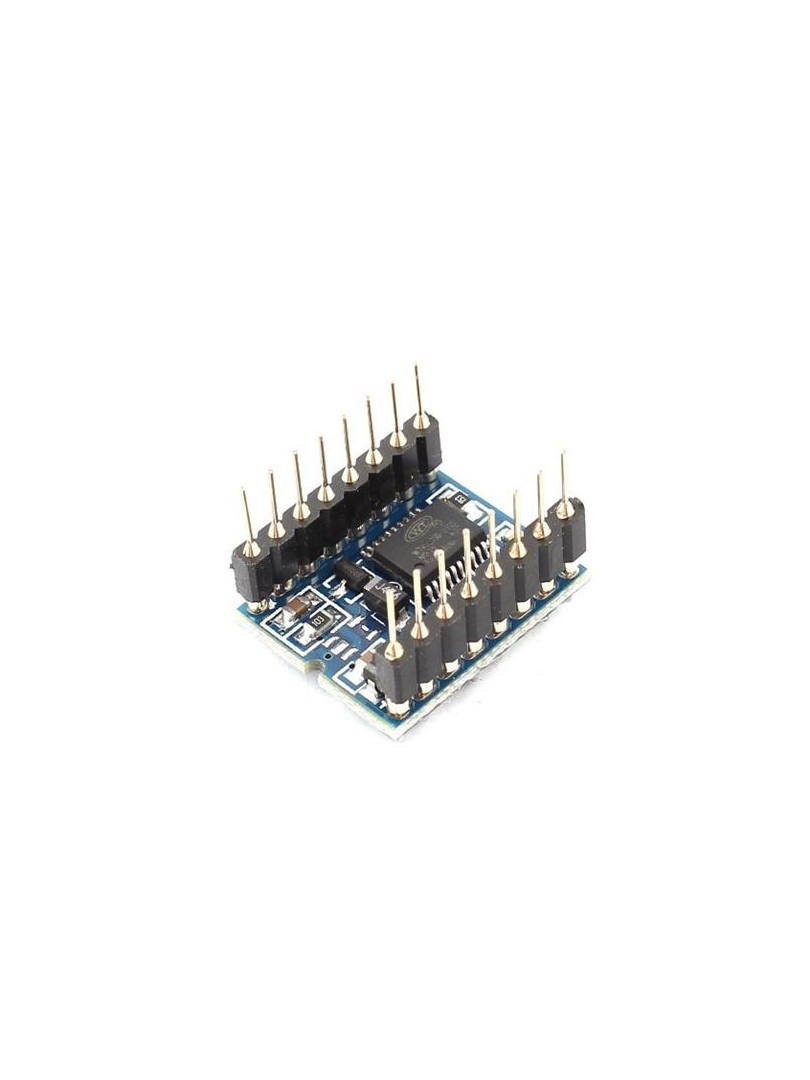

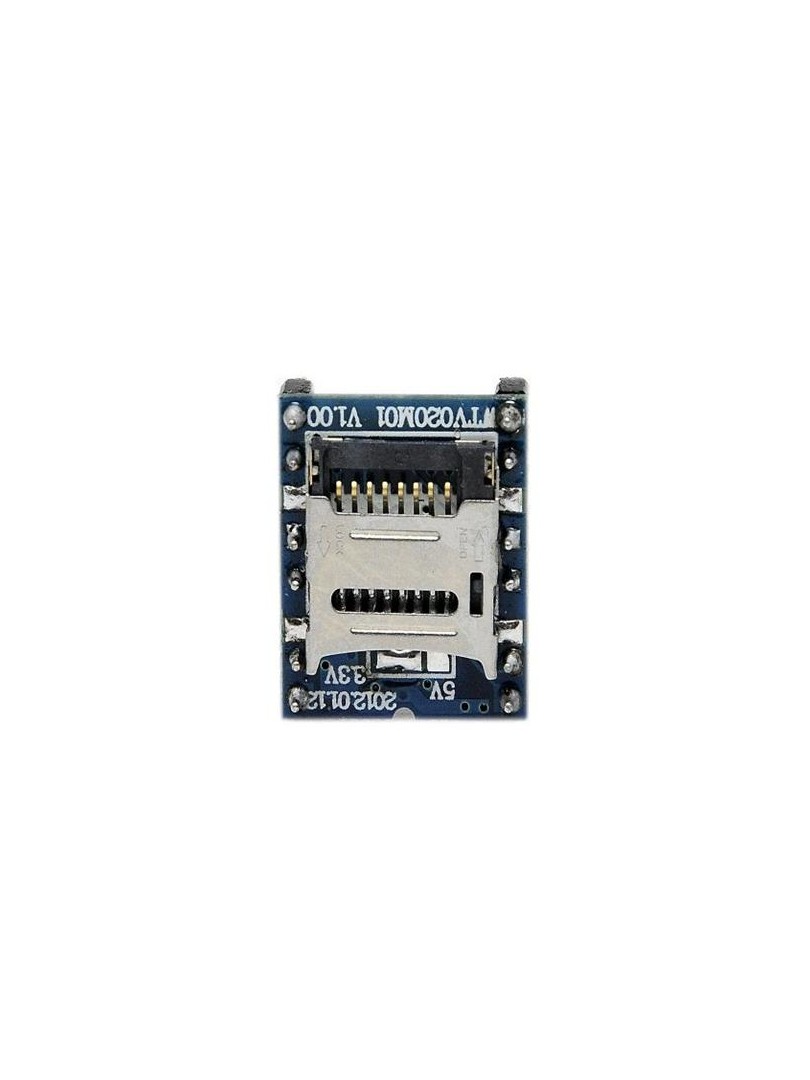

Moduł ProRock WTV020-SD-16P to kompaktowe urządzenie do odtwarzania dźwięków i komunikatów głosowych z karty Mini SD, przeznaczone dla projektów z mikrokontrolerami Arduino, PIC i innymi platformami. Wykorzystuje kartę Mini SD jako nośnik danych i umożliwia sterowanie odtwarzaniem poprzez interfejs szeregowy.

Moduł obsługuje pliki w formacie 4-bitowym ADPCM oraz WAV, pozwala przechowywać duże ilości nagrań i sterować odtwarzaniem wybranych ścieżek oraz kombinacji dźwięków. Zachowuje dane operacyjne po odcięciu zasilania i charakteryzuje się bardzo niskim poborem prądu w trybie czuwania.

Główne cechy

• Odtwarzanie z Mini SD: wykorzystuje karty Mini SD jako nośnik plików audio
• Kompatybilność z mikrokontrolerami: współpracuje z Arduino, PIC i innymi platformami przez interfejs szeregowy
• Niski pobór prądu: pobiera minimalny prąd w trybie czuwania bez włożonej karty
• Automatyczne rozpoznawanie plików: wykrywa i indeksuje pliki głosowe zapisane na karcie
• Elastyczne sterowanie odtwarzaniem: umożliwia wybór dowolnej ścieżki, odtwarzanie kombinacji oraz wyciszanie
• Zachowanie danych po wyłączeniu: zapisuje dane operacyjne po odłączeniu zasilania
• Obsługa wielu formatów: odtwarza pliki ADPCM oraz WAV z różnymi częstotliwościami próbkowania

Zasada działania

Moduł odczytuje pliki dźwiękowe zapisane na karcie Mini SD i odtwarza je zgodnie z poleceniami przesyłanymi przez interfejs szeregowy. Mikrokontroler wysyła komendy wyboru ścieżki lub kombinacji dźwięków, a moduł przetwarza pliki ADPCM lub WAV i generuje sygnał audio. Pliki są automatycznie rozpoznawane podczas uruchamiania i indeksowane według nazw. Moduł zachowuje informacje o bieżącym stanie odtwarzania nawet po zaniku zasilania.

Specyfikacja techniczna

• Model: WTV020-SD-16P
• Napięcie zasilania: DC 2,5–3,6 V
• Prąd spoczynkowy: 16 µA (bez włożonej karty SD)
• Nośnik danych: karta Mini SD
• Maksymalna pojemność karty: 1 GB
• Maksymalna liczba plików: 512 plików głosowych
• Tryb sterowania: szeregowy (domyślny)
• Format AD4 (4-bitowy ADPCM): 6 kHz – 32 kHz, w tym 36 kHz
• Format WAV: 6 kHz – 16 kHz
• Wymiary: około 20 × 18 × 12 mm

Uwagi

• Moduł wymaga stałe zasilania w zakresie 2,5–3,6 V — nie należy podłączać bezpośrednio do 5 V.
• Należy używać kompatybilnej karty Mini SD o pojemności nieprzekraczającej 1 GB i przechowywać pliki w obsługiwanych formatach.
• Podczas interfejsowania z mikrokontrolerem 5 V może być wymagane zastosowanie konwersji poziomów logicznych.
• Zachowanie odtwarzania zależy od formatu pliku, częstotliwości próbkowania oraz organizacji i nazewnictwa plików na karcie SD.

Typowe zastosowania

• Elektronika samochodowa: alarmy, sygnały cofania, komunikaty nawigacyjne
• Inteligentny dom: komunikaty głosowe i systemy powiadomień
• Systemy zabezpieczeń domowych i alarmowe
• Urządzenia i sprzęt medyczny: komunikaty głosowe
• AGD: kuchenki mikrofalowe, piekarniki, multicookery
• Zabawki, urządzenia edukacyjne i audiobooki dla dzieci
• Systemy sterowania przemysłowego: windy, komunikaty statusu urządzeń
• Urządzenia komunikacyjne: centrale telefoniczne i systemy przełączające

Zawartość zestawu

• 1 × Moduł MP3 ProRock WTV020-SD-16P z Mini SD

Moduł ProRock WTV020-SD-16P stanowi proste i kompaktowe rozwiązanie do dodawania komunikatów głosowych oraz odtwarzania dźwięków w projektach embedded, oferując niski pobór energii, przechowywanie na Mini SD oraz elastyczne sterowanie szeregowe dla Arduino, PIC i podobnych platform mikrokontrolerowych.
