ProRock Moduł Wyświetlacza TM1637 4-Cyfrowy 7-Segmentowy 0.36" Czerwony

Moduł Wyświetlacza LED TM1637 4-Cyfrowy 7-Segmentowy 0.36" Czerwony z Dwukropkiem

Wyświetlacz 4-cyfrowy | Sterownik TM1637 | Interfejs 2-przewodowy CLK/DIO | Napięcie 3.3–5.5V DC | 8 poziomów jasności | Wymiary 42 × 24 × 12 mm

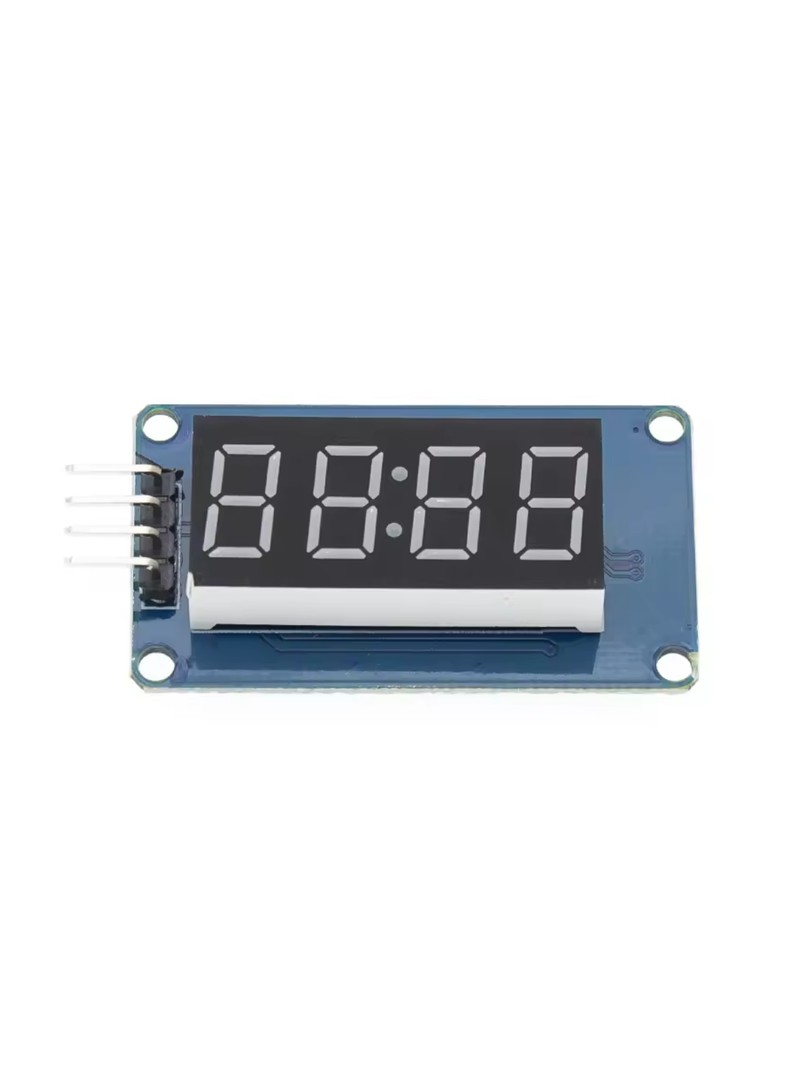

Moduł wyświetlacza LED ProRock TM1637 to kompaktowa płytka z czterocyfrowym wyświetlaczem siedmiosegmentowym o średnicy cyfry 0.36 cala, wyposażona w wbudowany dwukropek do wyświetlania czasu. Moduł wykorzystuje układ scalony TM1637, który umożliwia sterowanie wyświetlaczem za pomocą zaledwie dwóch linii sygnałowych: CLK i DIO. Dzięki kompatybilności z poziomami logicznymi zarówno 3.3V, jak i 5V oraz regulowanej jasności, moduł nadaje się do projektów opartych na platformach Arduino, ESP32 oraz STM32.

Wyświetlacz znajduje zastosowanie w zegarach cyfrowych, licznikach, minutnikach oraz prostych interfejsach użytkownika wymagających wizualizacji danych numerycznych. Moduł posiada cztery otwory montażowe M2 zapewniające stałe mocowanie w obudowach projektów.

Główne cechy

• Sterownik TM1637: umożliwia sterowanie wyświetlaczem za pomocą dwuprzewodowego interfejsu synchronicznego
• Czterocyfrowy wyświetlacz czerwony: siedmiosegmentowe cyfry o wspólnej anodzie z dwukropkiem do formatów czasu
• Regulowana jasność: ośmiostopniowa kontrola poziomu świecenia LED
• Kompatybilność napięciowa: współpracuje z mikrokontrolerami o poziomach logicznych 3.3V i 5V
• Przygotowany do montażu: cztery otwory montażowe M2 umożliwiają bezpieczne zamocowanie modułu

Zasada działania

Moduł wykorzystuje układ scalony TM1637, który pełni rolę sterownika wyświetlacza multipleksowanego. Komunikacja z mikrokontrolerem odbywa się poprzez dwuprzewodowy interfejs szeregowy (CLK i DIO) podobny do I2C, lecz wykorzystujący dedykowany protokół. Mikrokontroler przesyła dane dotyczące cyfr do wyświetlenia oraz poziom jasności, a układ TM1637 automatycznie odświeża wyświetlacz, sterując poszczególnymi segmentami LED w trybie multipleksowania czasowego. Dwukropek stanowi niezależny segment pozwalający na wyświetlanie formatu czasu.

Specyfikacja techniczna

• Typ produktu: moduł wyświetlacza LED 4-cyfrowy 7-segmentowy
• Sterownik: TM1637
• Kolor wyświetlacza: czerwony
• Typ wyświetlacza: 4-cyfrowy, wspólna anoda, 0.36 cala z dwukropkiem
• Poziomy jasności: 8 stopni
• Napięcie zasilania: 3.3–5.5V DC
• Pobór prądu przy 5V: typowo 30 mA, maksymalnie 80 mA
• Liczba pinów interfejsu: 4 (GND, VCC, DIO, CLK)

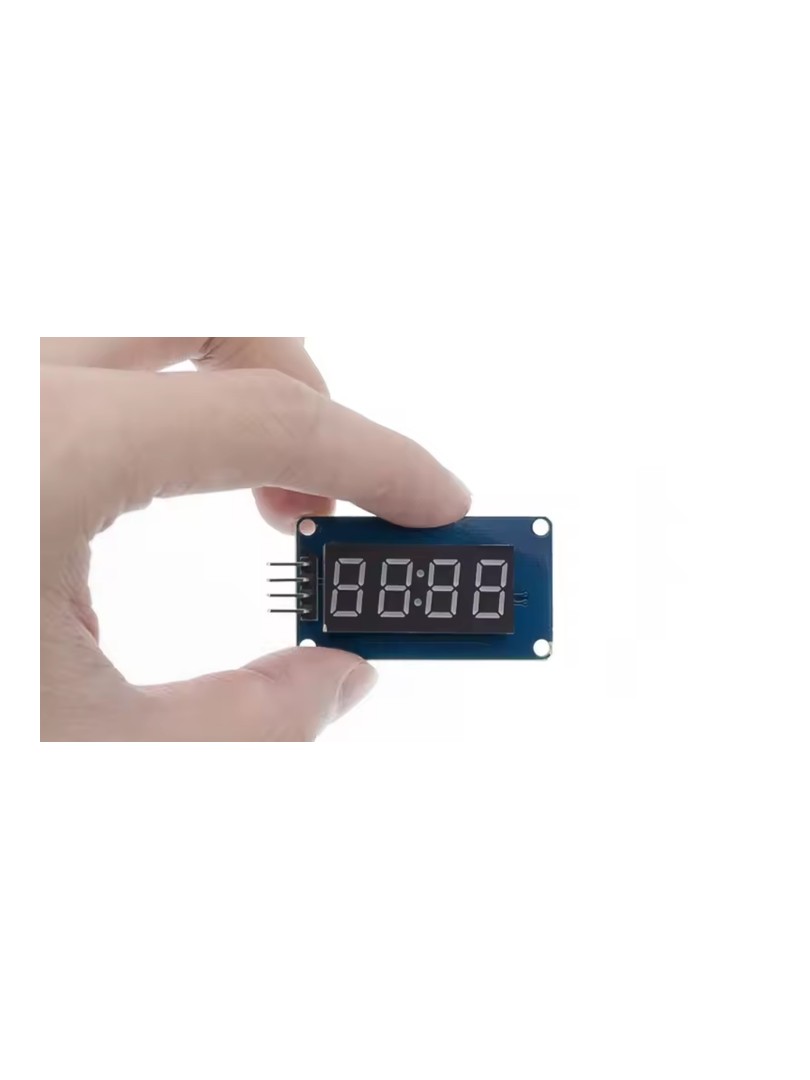

• Wymiary modułu: 42 × 24 × 12 mm
• Masa: 8 g
• Otwory montażowe: 4 × M2, średnica otworu 2.2 mm

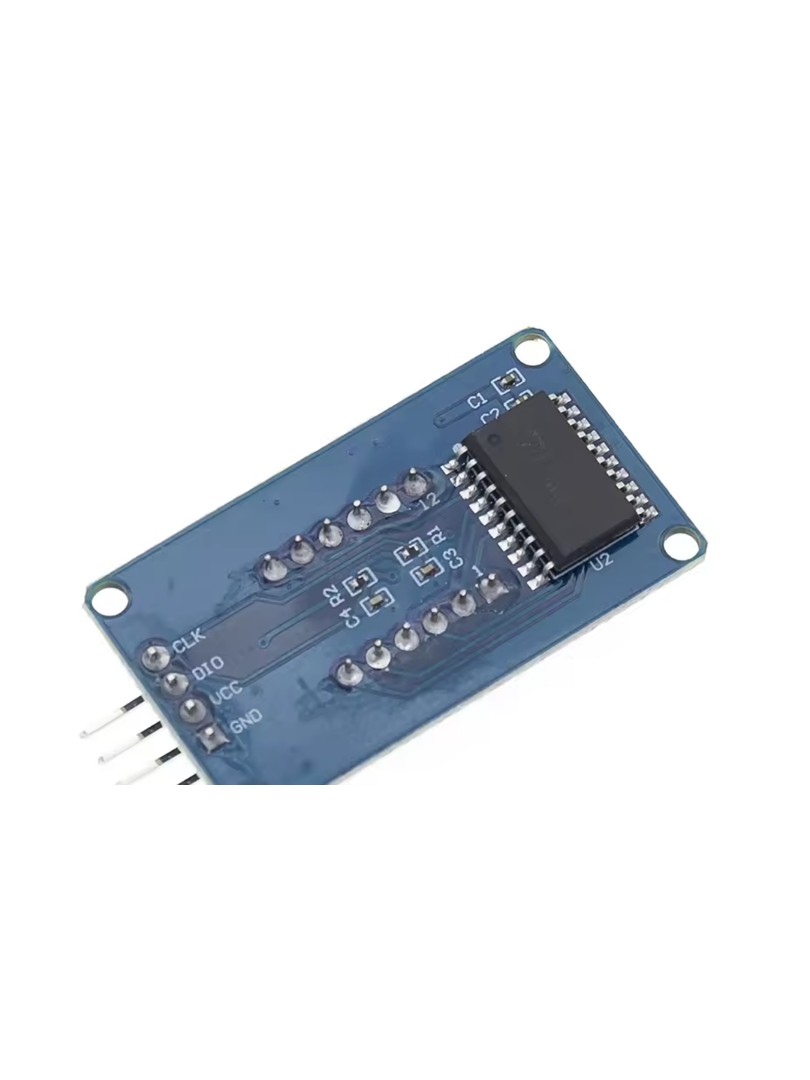

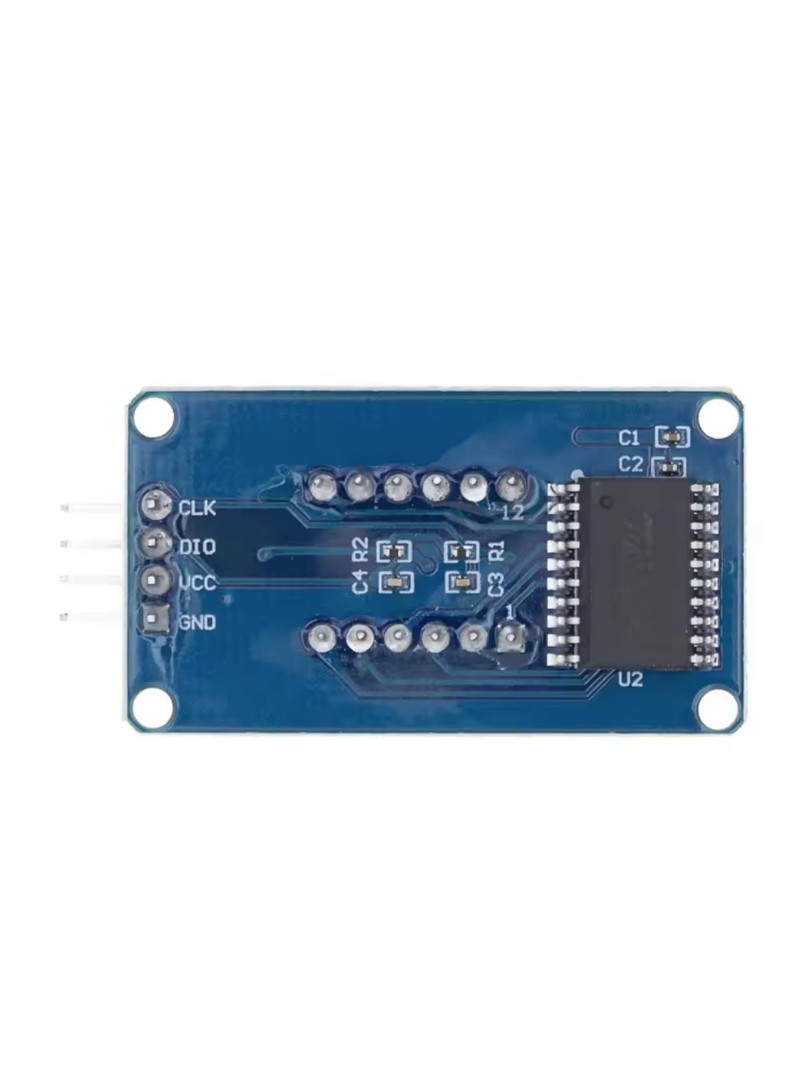

Wyprowadzenia (Pinout)

• GND: masa zasilania
• VCC: wejście zasilania
• DIO: dwukierunkowa linia danych
• CLK: linia sygnału zegarowego

Typowe zastosowania

• Zegary cyfrowe i liczniki czasu
• Stopery i minutniki
• Wyświetlanie wartości z czujników (temperatura, wilgotność, napięcie)
• Liczniki i proste interfejsy użytkownika DIY
• Projekty edukacyjne z wykorzystaniem platform Arduino, ESP32 i STM32

Zawartość zestawu

• 1 × Moduł wyświetlacza LED ProRock TM1637 4-cyfrowy 7-segmentowy czerwony

Moduł wyświetlacza LED TM1637 stanowi działający rozwiązanie do wizualizacji danych numerycznych w projektach mikroprocesorowych. Dwuprzewodowy interfejs komunikacyjny minimalizuje liczbę zajętych pinów mikrokontrolera, a regulowana jasność oraz wbudowany dwukropek czynią go uniwersalnym elementem aplikacji zegarowych i pomiarowych.
