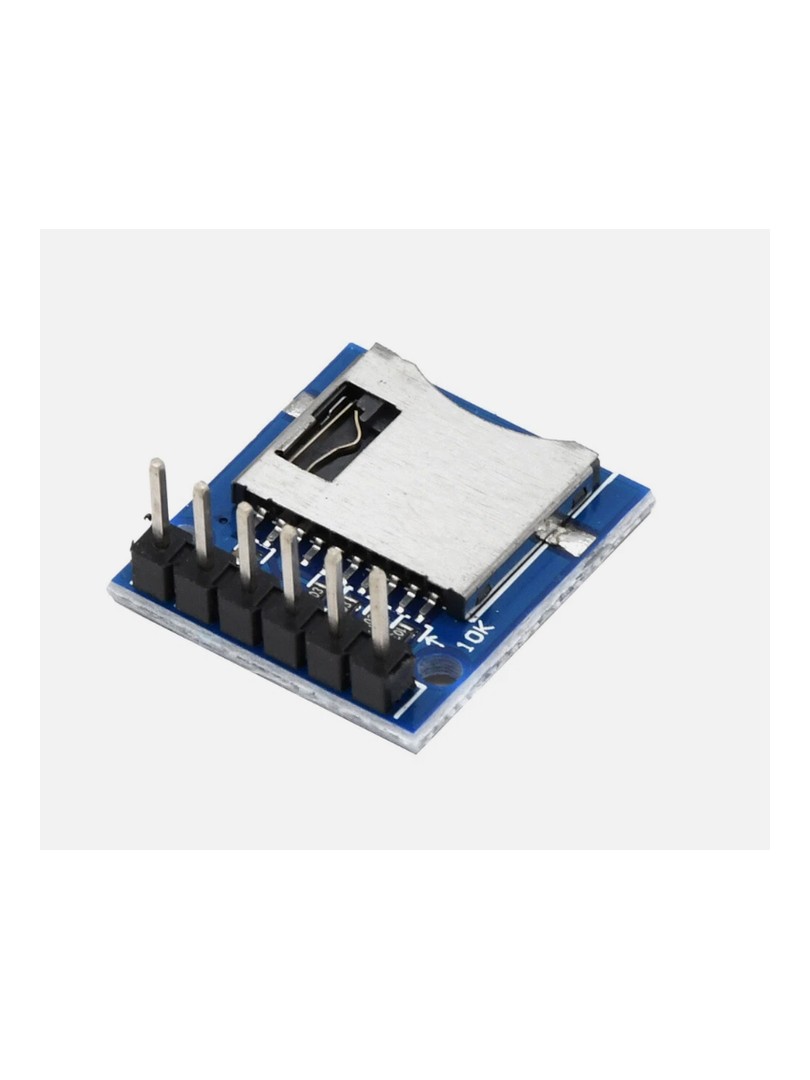

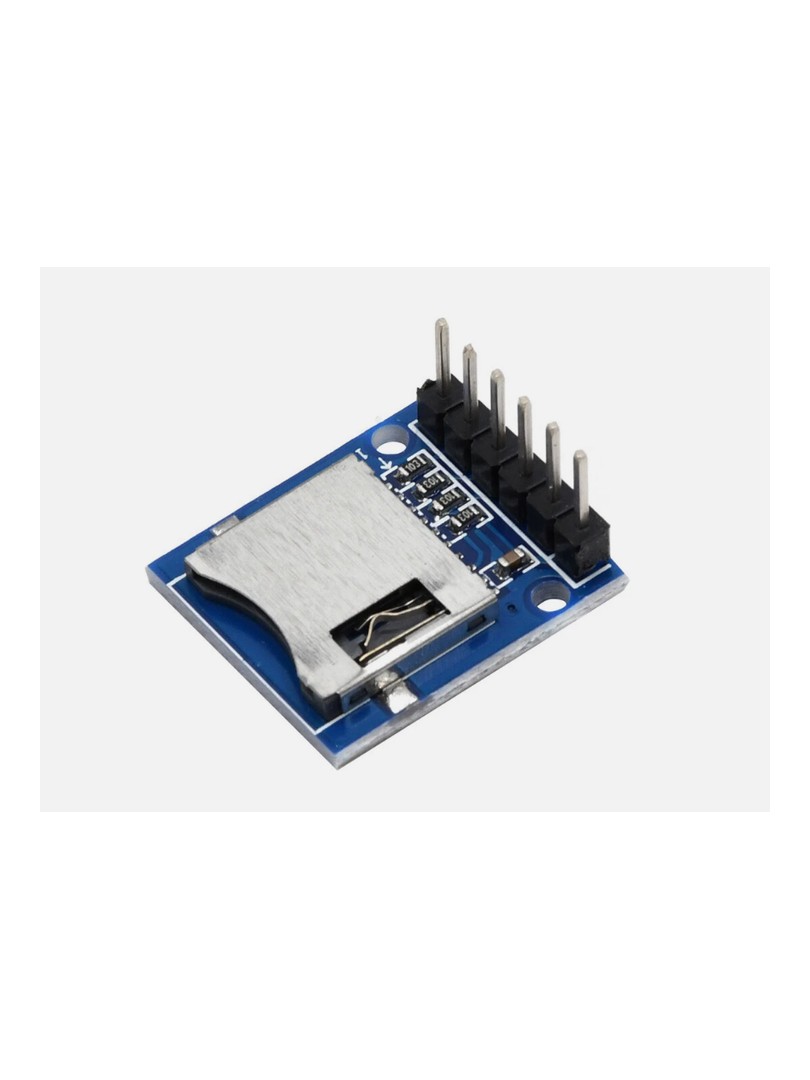

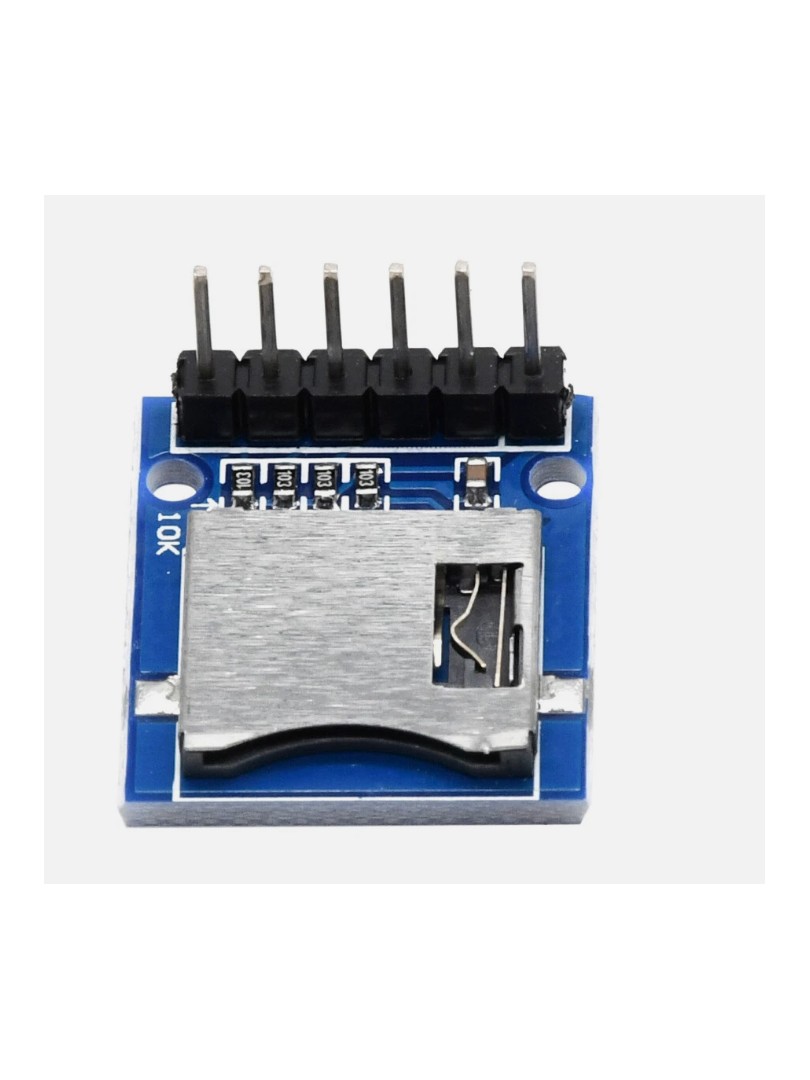

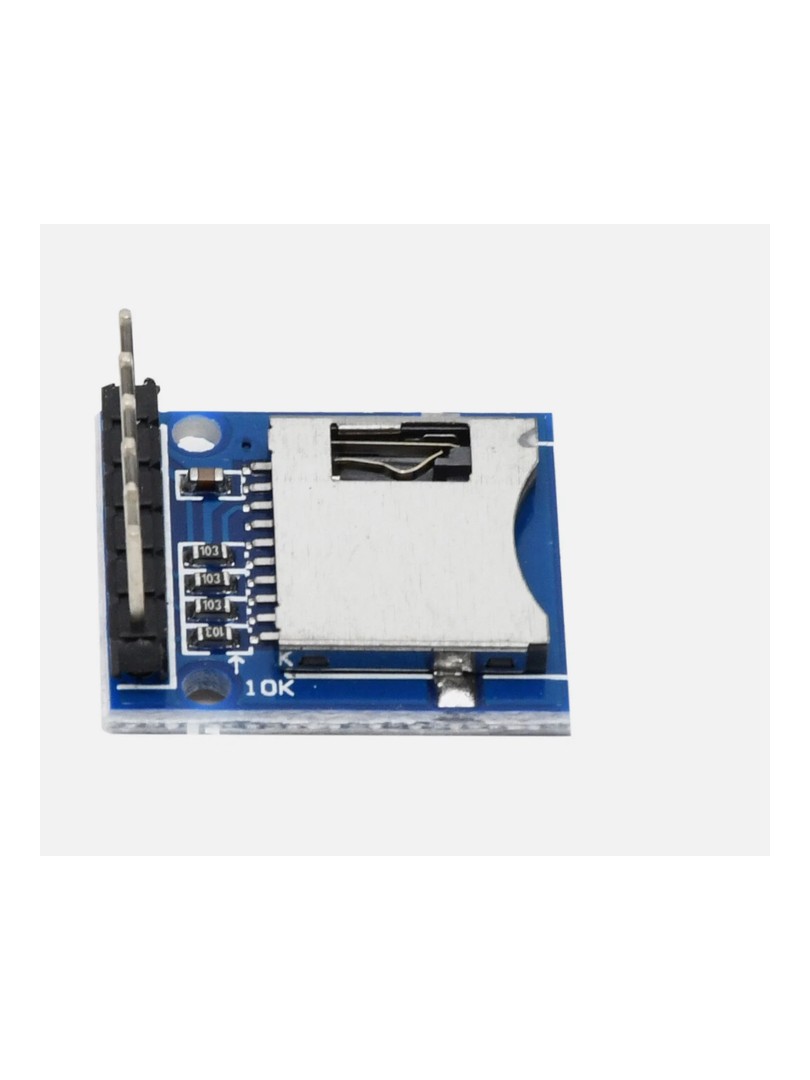

Moduł czytnika kart Micro SD ProRock to kompaktowe rozwiązanie umożliwiające rozszerzenie pamięci w projektach opartych na mikrokontrolerach. Wyposażony w gniazdo Micro SD (TF) oraz wyprowadzenia wszystkich niezbędnych sygnałów, zapewnia łatwą integrację z platformami Arduino, AVR, ARM i innymi systemami mikroprocesorowymi. Komunikacja odbywa się za pomocą standardowego interfejsu SPI, a wszystkie piny są wyraźnie opisane na płytce drukowanej.

Moduł przeznaczony jest do odczytu i zapisu danych na kartach pamięci Micro SD, co czyni go przeznaczony wyborem do rejestracji danych z czujników, przechowywania plików konfiguracyjnych oraz tworzenia osadzonych systemów plików w urządzeniach elektronicznych.

Główne cechy

Gniazdo Micro SD (TF): umożliwia montaż i wymianę kart pamięci bez konieczności lutowania

Interfejs SPI: zapewnia kompatybilność z większością popularnych mikrokontrolerów i platform programowalnych

Opisane wyprowadzenia: ułatwiają podłączenie modułu i szybkie rozwiązywanie problemów podczas prototypowania

Kompaktowa konstrukcja: niewielkie wymiary pozwalają na zastosowanie w projektach o ograniczonej przestrzeni montażowej

Działający praca: odpowiedni do długotrwałego zapisu danych oraz wymiennych nośników pamięci

Zasada działania

Moduł komunikuje się z mikrokontrolerem za pomocą czteroprzewodowego interfejsu SPI. Linia CS służy do wyboru modułu, MOSI przesyła dane z kontrolera do karty, MISO odbiera dane z karty do kontrolera, a SCK synchronizuje transmisję. Po inicjalizacji karty pamięci mikrokontroler może odczytywać i zapisywać dane w formacie blokowym, korzystając z bibliotek obsługujących systemy plików FAT16 lub FAT32.

Specyfikacja techniczna

Typ modułu: moduł pamięci Micro SD (TF)

Obsługiwane karty: Micro SD / TF (zależne od biblioteki i mikrokontrolera)

Interfejs komunikacyjny: SPI

Wymiary płytki: około 18,5 × 17,5 mm

Kolor PCB: niebieski (typowy)

Napięcie logiczne: 3,3 V

Wyprowadzenia (Pinout)

CS: Chip Select — wybór układu

MOSI: Master Out Slave In — dane z kontrolera do modułu

MISO: Master In Slave Out — dane z modułu do kontrolera

SCK: SPI Clock — sygnał zegara

VCC: zasilanie (zgodnie z oznaczeniami na płytce)

GND: masa

Uwagi

Karta pamięci nie jest dołączona do zestawu.

Karty SD pracują z napięciem logicznym 3,3 V — należy zapewnić zgodność poziomów sygnałów z mikrokontrolerem.

W przypadku platform działających z logiką 5 V może być wymagane zastosowanie konwertera poziomów.

Biblioteki dla Arduino wymagają kart sformatowanych w systemie FAT16 lub FAT32.

Typowe zastosowania

Rejestracja danych z czujników i logowanie parametrów środowiskowych

Osadzone systemy plików w urządzeniach elektronicznych

Projekty edukacyjne z Arduino i mikrokontrolerami

Przechowywanie konfiguracji i ustawień w urządzeniach IoT

Prototypowanie i eksperymenty z elektroniką DIY

Zawartość zestawu

1 × Moduł czytnika kart Micro SD ProRock

Moduł czytnika kart Micro SD ProRock stanowi elastyczne i kompaktowe rozwiązanie do dodania wymiennej pamięci w projektach mikroprocesorowych, sprawdzając się doskonale w aplikacjach wymagających rejestracji danych, przechowywania plików konfiguracyjnych oraz ogólnych zastosowań osadzonych.
