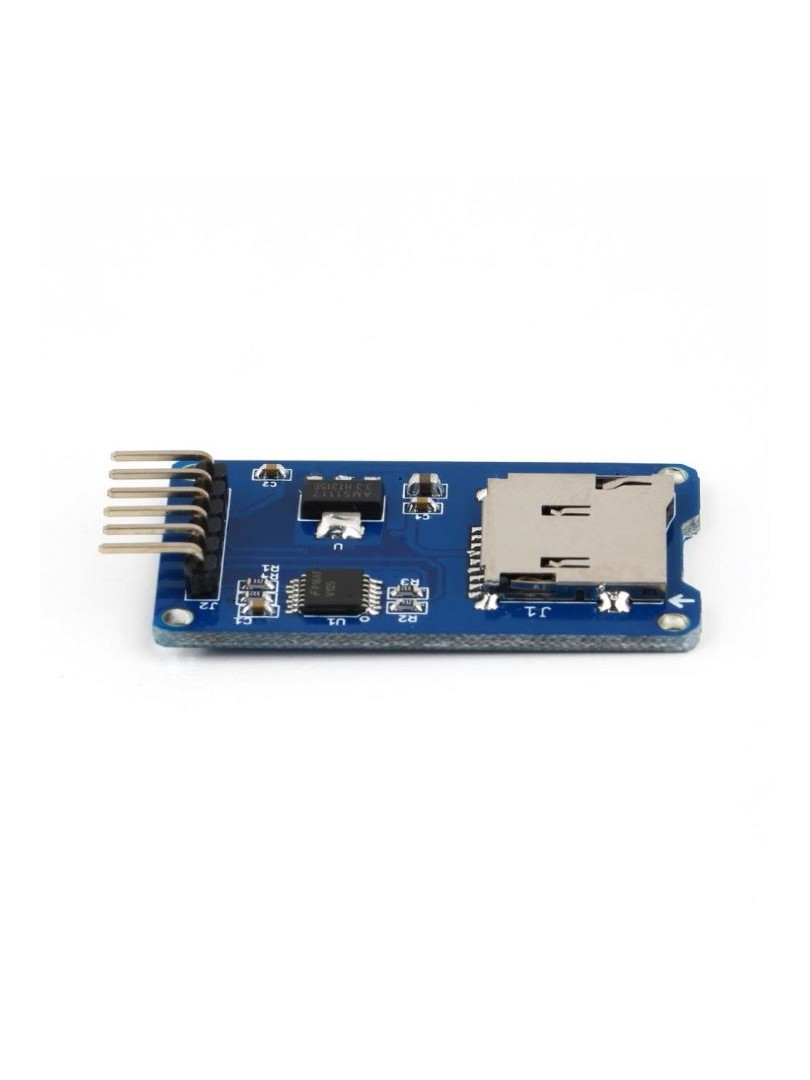

Moduł ProRock Micro SD Card Mini TF to interfejs umożliwiający odczyt i zapis danych na kartach pamięci Micro SD oraz Micro SDHC w projektach z mikrokontrolerem. Komunikacja odbywa się przez standardowy interfejs SPI. Moduł wyposażono w wbudowany regulator napięcia zapewniający zasilanie karty napięciem wymaganym przez standard Micro SD oraz układ przesunięcia poziomów logicznych ułatwiający współpracę z popularnymi platformami mikrokontrolerów.

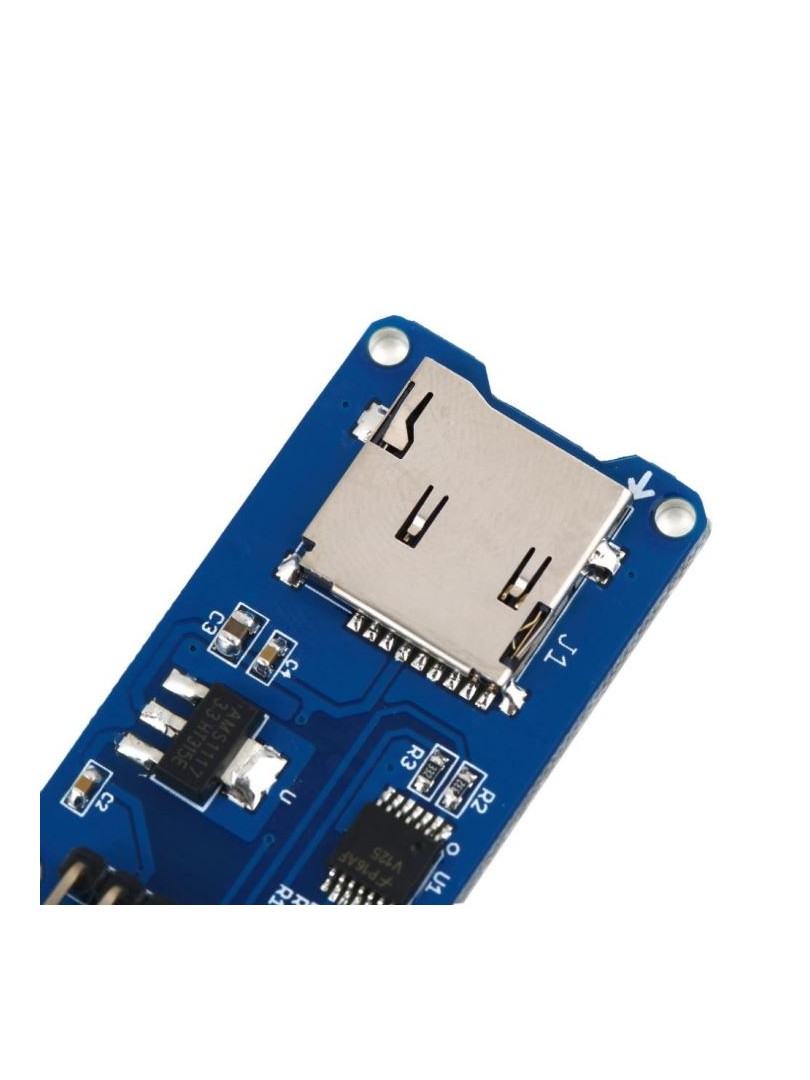

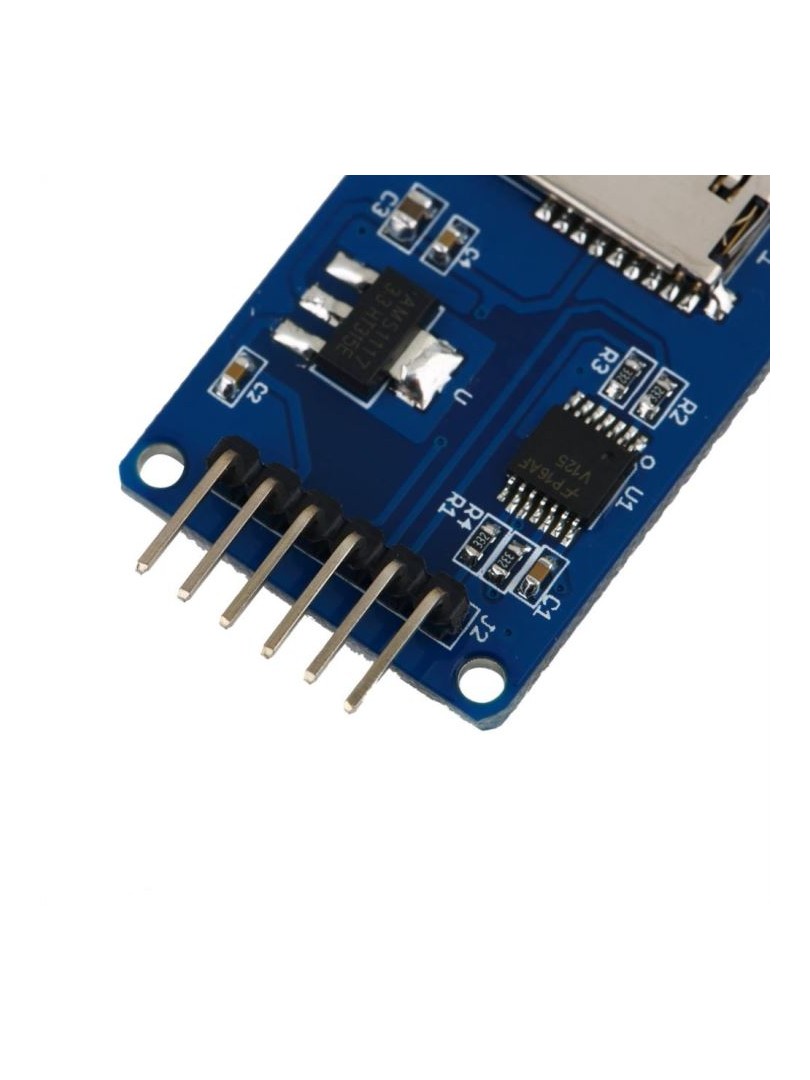

Gniazdo sprężynowe umożliwia wygodne wkładanie i wyjmowanie karty. Wszystkie niezbędne sygnały wyprowadzono na sześciopinową listwę goldpin, co upraszcza połączenie z płytkami Arduino, ESP32, STM32, AVR oraz innymi mikrokontrolerami. Cztery otwory montażowe pozwalają na z tworzywa zamocowanie modułu w obudowie.

Główne cechy

Odczyt i zapis kart Micro SD: umożliwia przechowywanie danych w projektach wbudowanych z możliwością łatwej wymiany nośnika

Komunikacja przez interfejs SPI: używa standardowych linii MISO, MOSI, SCK oraz CS dostępnych w większości mikrokomputerów jednoukładowych

Wbudowany regulator napięcia: dostarcza stałe zasilanie dla karty pamięci niezależnie od napięcia wejściowego modułu

Układ przesunięcia poziomów logicznych: umożliwia współpracę z mikrokontrolerem niezależnie od jego napięcia zasilania logiki

Gniazdo sprężynowe: zapewnia wygodne wsuwanie i wyjmowanie karty bez konieczności użycia narzędzi

Otwory montażowe: pozwalają na stałe zamocowanie modułu w projektach wymagających odporności na wibracje

Zasada działania

Moduł odbiera zasilanie na wejściu VCC i przez wbudowany regulator dostarcza napięcie wymagane przez standard Micro SD do gniazda karty. Linie sygnałowe SPI (MISO, MOSI, SCK, CS) przechodzą przez układ przesunięcia poziomów, który dopasowuje napięcia logiczne między mikrokontrolerem a kartą pamięci. Mikrokontroler steruje transmisją danych przez protokół SPI, a wybór urządzenia odbywa się przez linię CS. Biblioteki programowe obsługujące karty SD używają tego interfejsu do organizacji systemu plików i operacji zapisu oraz odczytu.

Specyfikacja techniczna

Typ modułu: interfejs odczytu i zapisu kart Micro SD / TF z wyprowadzeniem 6-pinowym SPI

Obsługiwane karty: Micro SD, Micro SDHC (zgodnie z możliwościami biblioteki i mikrokontrolera)

Komunikacja: SPI

Napięcie zasilania wejściowego (VCC): 4,5 V – 5,5 V (typowo 5 V)

Napięcie logiczne karty: 3,3 V (zgodne ze standardem Micro SD)

Interfejs sterujący: 6 pinów (GND, VCC, MISO, MOSI, SCK, CS)

Otwory montażowe: 4 × M2 (średnica otworu około 2,2 mm)

Wymiary: około 45 × 28 mm

Masa netto: około 6 g

Wyprowadzenia (Pinout)

GND: masa

VCC: wejście zasilania (typowo 5 V)

MISO: Master In Slave Out (dane z karty do mikrokontrolera)

MOSI: Master Out Slave In (dane z mikrokontrolera do karty)

SCK: zegar SPI

CS: Chip Select (wybór urządzenia)

Uwagi

Karta Micro SD nie jest dołączona do zestawu.

Standardowe biblioteki Arduino wymagają formatowania karty jako FAT16 lub FAT32 (obsługa exFAT może wymagać innych bibliotek).

Należy zapewnić prawidłowe mapowanie pinów SPI zgodne z używanym mikrokontrolerem oraz ustawić odpowiedni pin CS w oprogramowaniu.

Dla stałe pracy zaleca się zasilanie stałe napięciem 5 V oraz ograniczenie długości przewodów SPI.

Szybkość transmisji danych zależy od taktowania SPI mikrokontrolera, użytej biblioteki, jakości okablowania oraz typu karty pamięci.

Producent zastrzega możliwość drobnych zamian komponentów bez wpływu na funkcjonalność.

Typowe zastosowania

Rejestrator danych pomiarowych w projektach z Arduino i innymi mikrokontrolerem

Archiwizacja odczytów z czujników

Wbudowane systemy plików w urządzeniach elektronicznych

Rejestracja danych w robotyce oraz aplikacjach IoT

Przechowywanie konfiguracji, profili użytkownika oraz ustawień systemowych

Zawartość zestawu

1 × Moduł czytnika kart Micro SD Card Module Mini TF 6Pin ProRock

Moduł ProRock Micro SD Card Mini TF stanowi praktyczne rozwiązanie dla projektów wbudowanych wymagających dostępu do wymiennego nośnika pamięci. Dzięki prostemu interfejsowi SPI oraz kompaktowej konstrukcji integracja z mikrokontrolerem przebiega szybko i bezproblemowo.
