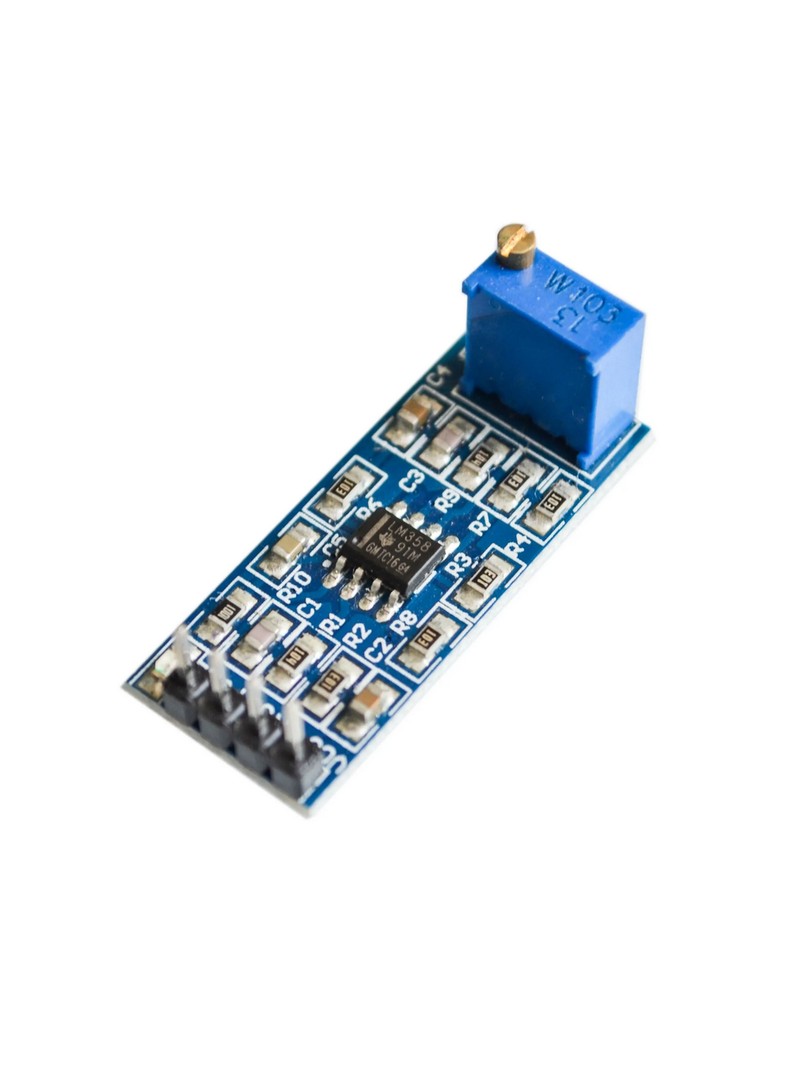

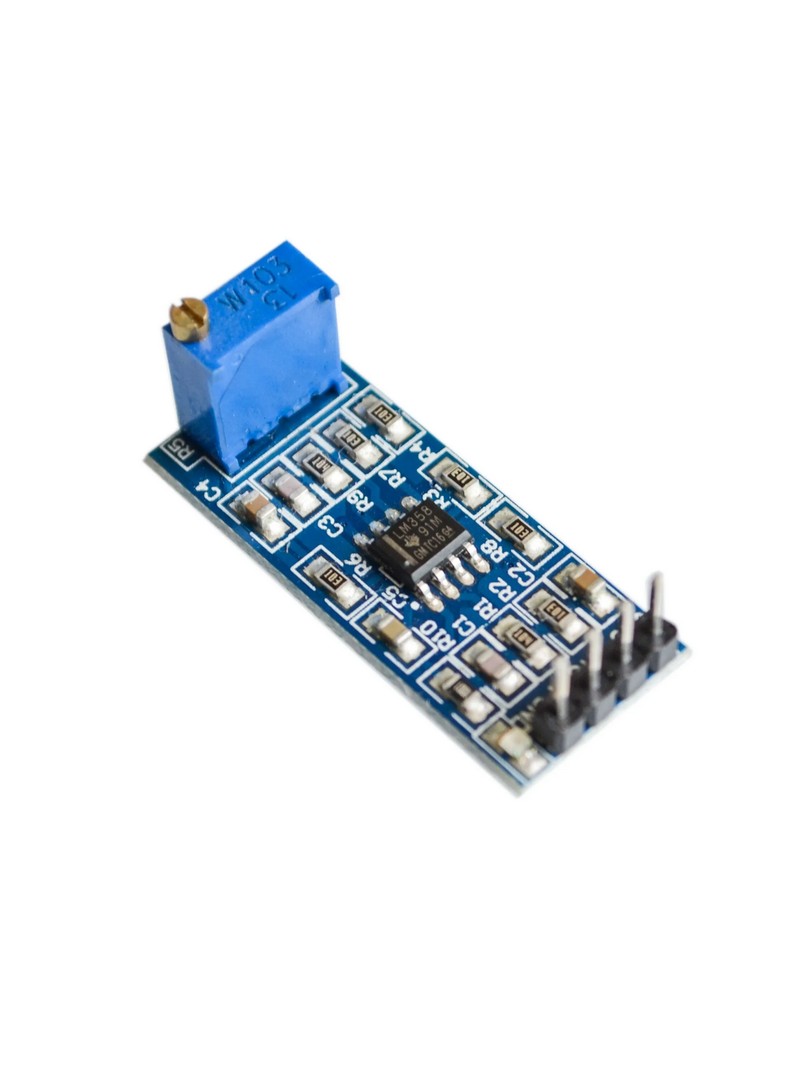

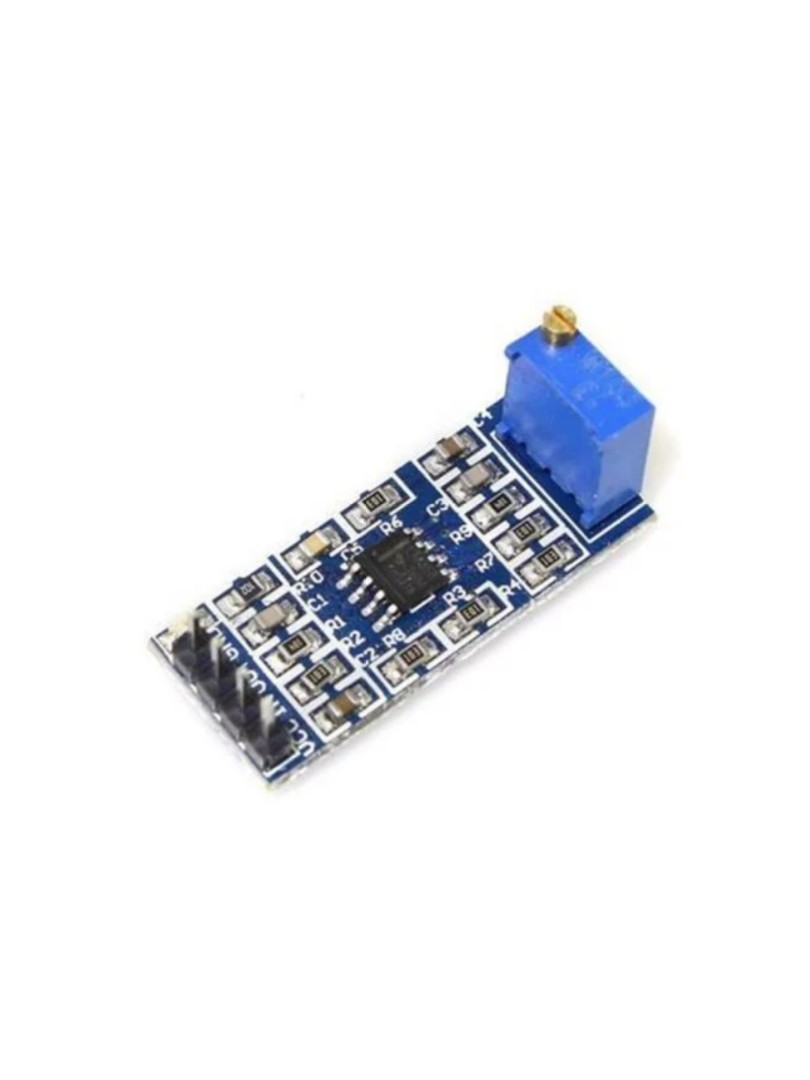

Moduł wzmacniacza operacyjnego ProRock XD-21 to kompaktowa płytka elektroniczna oparta na układzie LM358, stanowiącym podwójny wzmacniacz operacyjny o szerokim zastosowaniu. Moduł przeznaczony jest do wzmacniania sygnałów analogowych w zastosowaniach ogólnego przeznaczenia, gdzie wymagana jest prosta konstrukcja, działający oraz możliwość zasilania z pojedynczego źródła napięcia.

Urządzenie wyposażono w potencjometr umożliwiający regulację stopnia wzmocnienia bez konieczności stosowania zewnętrznych elementów. Wszystkie kluczowe wyprowadzenia sygnałowe wzmacniacza operacyjnego dostępne są na złączach pinowych, co umożliwia bezpośrednią integrację modułu w obwodach audio, układach kondycjonowania sygnałów czujników oraz eksperymentalnych projektach analogowych. Wbudowana dioda LED sygnalizuje stan zasilania modułu.

Główne cechy

Podwójny wzmacniacz operacyjny LM358: zapewnia stałe pracę przy niskim poborze mocy

Regulowane wzmocnienie: potencjometr pokładowy umożliwia ustawienie stopnia wzmocnienia sygnału

Zasilanie z jednego źródła: obsługuje proste architektury zasilania bez potrzeby napięć symetrycznych

Bezpośredni dostęp do wyprowadzeń: wszystkie istotne piny wzmacniacza dostępne na złączach

Wskaźnik zasilania: dioda LED sygnalizuje stan pracy modułu

Kompaktowa konstrukcja: niewielkie wymiary ułatwiają montaż w ograniczonej przestrzeni

Specyfikacja techniczna

Układ scalony: LM358 (podwójny wzmacniacz operacyjny)

Zakres wzmocnienia: regulowane, do 100×

Sterowanie wzmocnieniem: potencjometr pokładowy 10 kΩ

Napięcie zasilania: DC 5–12 V

Wskaźnik zasilania: dioda LED

Dostęp do sygnału: wyprowadzenia wejściowe i wyjściowe na złączach pinowych

Wymiary płytki: około 32,7 × 13,3 mm

Uwagi

Wzmocnienie należy regulować stopniowo, aby uniknąć nasycenia sygnału wyjściowego.

Moduł przeznaczony jest do wzmacniania sygnałów niskoczęstotliwościowych oraz analogowych sygnałów ogólnego przeznaczenia.

Urządzenie nie jest przeznaczone do zastosowań wymagających bardzo dużych prędkości przetwarzania ani dokładny pomiarów instrumentalnych.

Typowe zastosowania

Wzmacnianie sygnałów audio

Kondycjonowanie sygnałów z czujników

Projekty elektroniki analogowej DIY

Układy wzmacniaczy niskonapięciowych z pojedynczym źródłem zasilania

Zawartość zestawu

1 × Moduł wzmacniacza operacyjnego ProRock XD-21 LM358

Moduł wzmacniacza operacyjnego ProRock XD-21 LM358 stanowi praktyczne rozwiązanie do wzmacniania słabych sygnałów analogowych, oferując regulowane wzmocnienie, kompaktowe wymiary oraz działający pracę opartą na sprawdzonym układzie LM358. Moduł znajduje zastosowanie zarówno w projektach hobbystycznych, jak i edukacyjnych.
