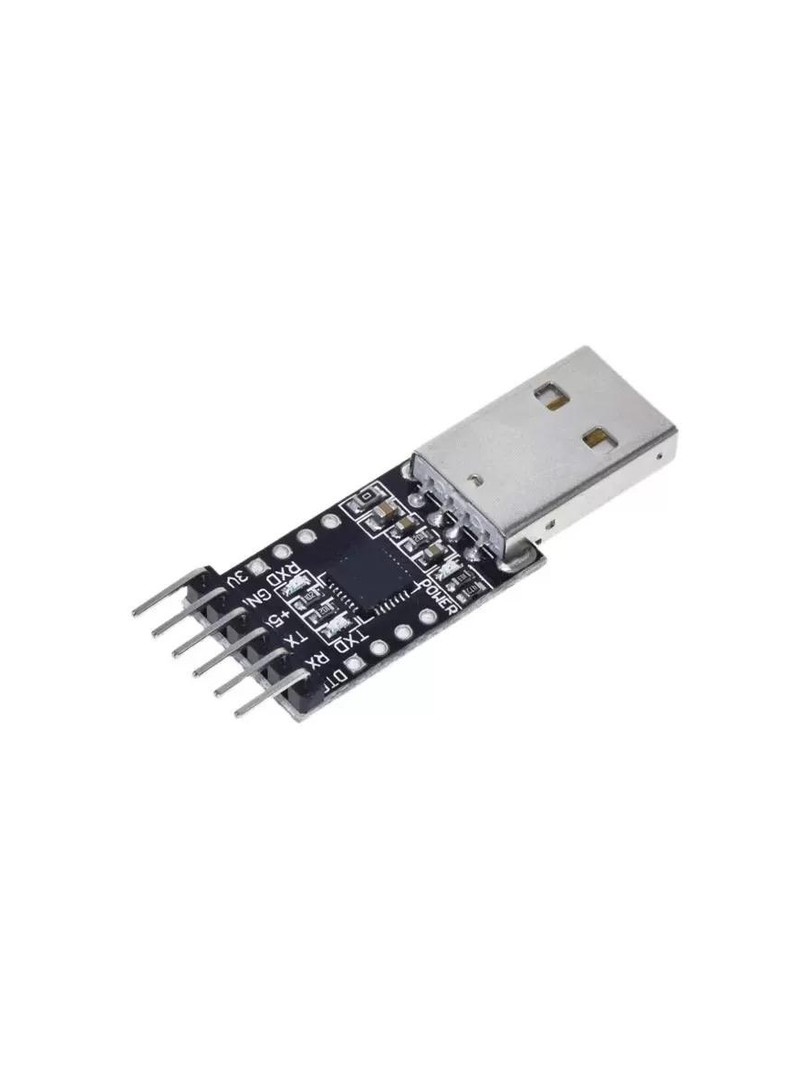

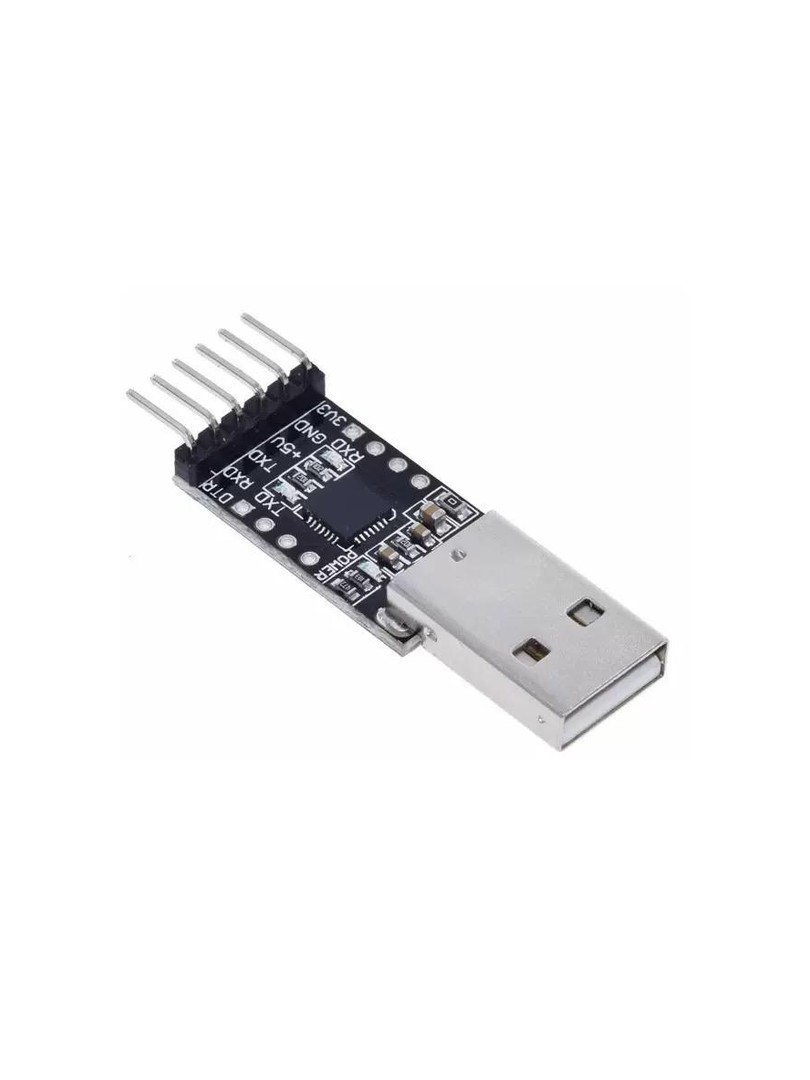

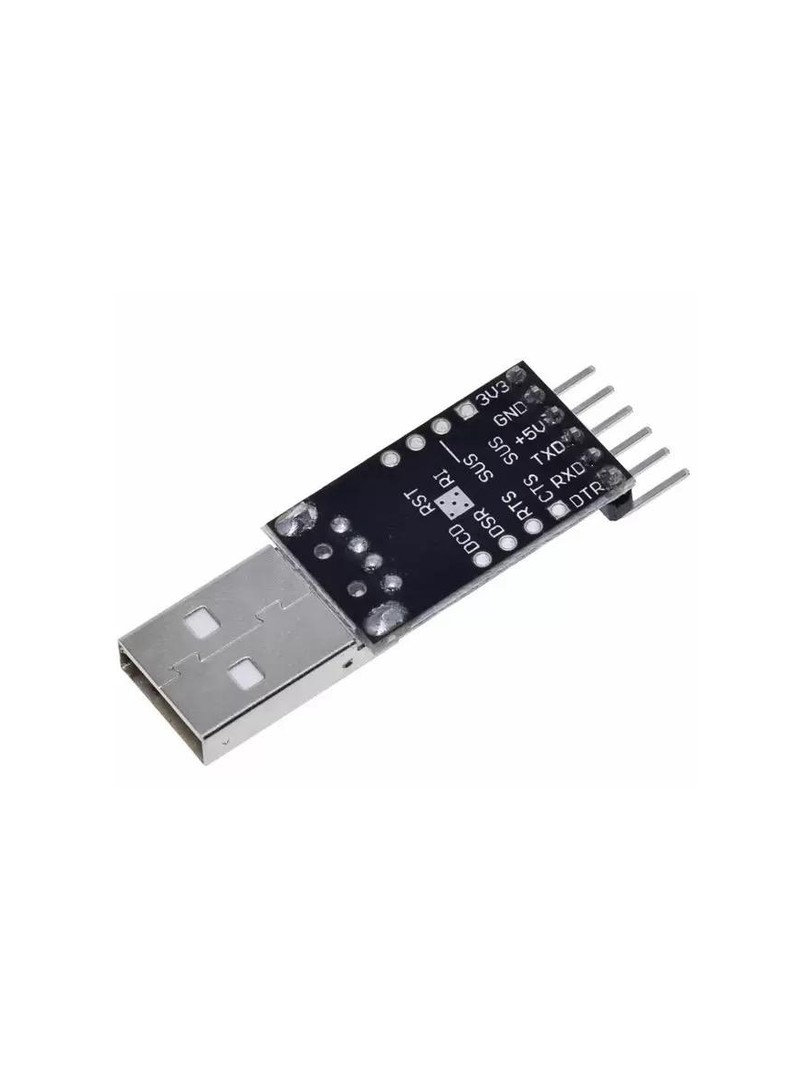

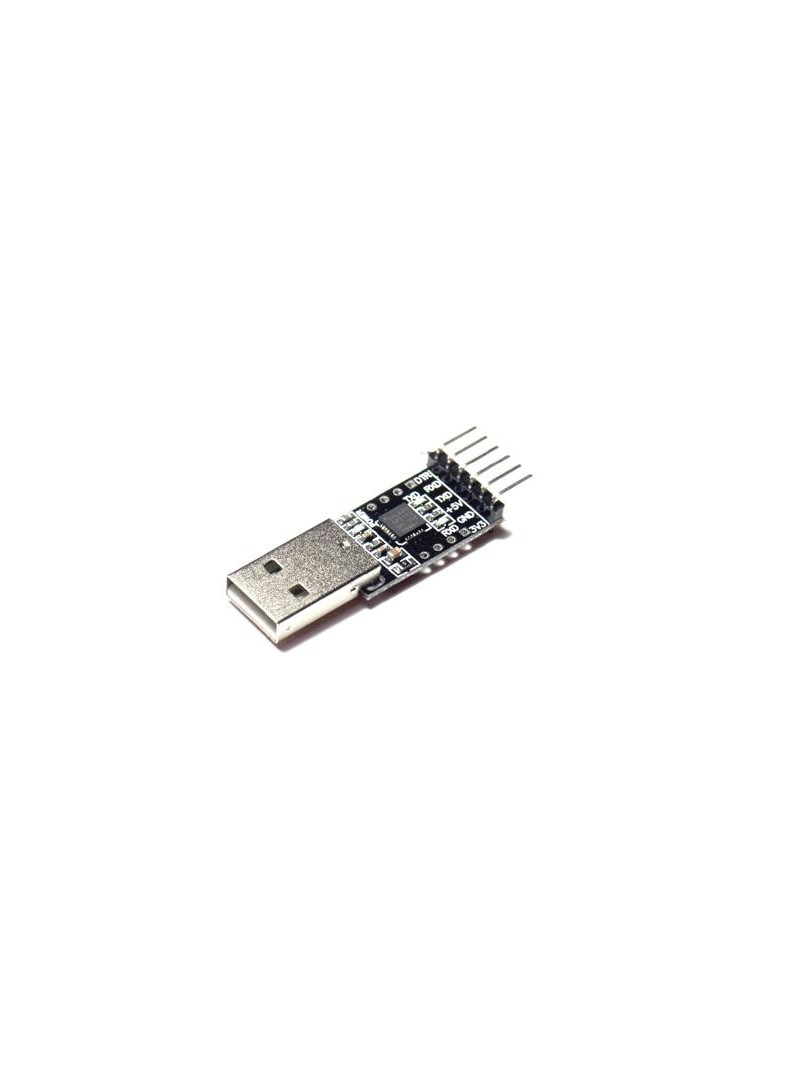

Moduł ProRock CP2102 to kompaktowy konwerter USB na UART TTL przeznaczony do programowania, debugowania oraz komunikacji szeregowej z mikrokontrolerami i systemami wbudowanymi. Układ bazuje na sprawdzonym chipie CP2102 zapewniającym stałe pracę i szeroką kompatybilność z systemami operacyjnymi.

Moduł wyposażono w sześciopinowy goldpin umożliwiający bezpośrednie połączenie z płytkami docelowymi, podwójne wyjście zasilania oraz diody LED sygnalizujące stan pracy. Wbudowany bezpiecznik samopowracający chroni zarówno moduł jak i port USB komputera przed skutkami zwarcia.

Główne cechy

Chip CP2102: zintegrowany kontroler USB 2.0 Full-Speed UART zapewniający działający konwersję sygnału

Konwersja USB na TTL: umożliwia komunikację szeregową poprzez linie TXD i RXD z poziomami logicznymi TTL

Interfejs sześciopinowy: ułatwia bezpośrednie podłączenie do płytek rozwojowych bez potrzeby dodatkowych przejściówek

Podwójne wyjście zasilania: dostarcza napięcie 3.3V oraz 5V na wyprowadzeniach modułu

Bezpiecznik samopowracający: zabezpiecza port USB i moduł przed przeciążeniem prądowym w przypadku zwarcia

Diody statusu: sygnalizują zasilanie, odbiór danych oraz transmisję danych

Sygnał Reset: wspiera bezpośrednie programowanie płytek Arduino Pro Mini

Kompatybilność systemowa: współpracuje z Windows, Mac OS, Linux oraz Windows CE

Zasada działania

Moduł wykorzystuje układ CP2102 do konwersji sygnału USB na szeregowy interfejs UART z poziomami TTL. Po podłączeniu do portu USB komputera moduł jest rozpoznawany jako wirtualny port szeregowy COM, umożliwiając wymianę danych z urządzeniami mikrokontrolerskimi. Diody LED wizualizują aktywność na liniach RX i TX, ułatwiając monitorowanie komunikacji. Bezpiecznik polifuse automatycznie ogranicza prąd w przypadku przekroczenia dopuszczalnych wartości i przywraca normalną pracę po usunięciu zwarcia.

Specyfikacja techniczna

Typ konwertera: USB 2.0 na TTL UART

Układ główny: CP2102

Standard USB: USB 2.0 Full-Speed

Poziomy logiczne: 3.3V i 5V

Liczba pinów: 6-pin

Wskaźniki: diody LED Power, RX, TX

Zabezpieczenie: samopowracający bezpiecznik przeciążeniowy (polifuse)

Kolor płytki PCB: czarny

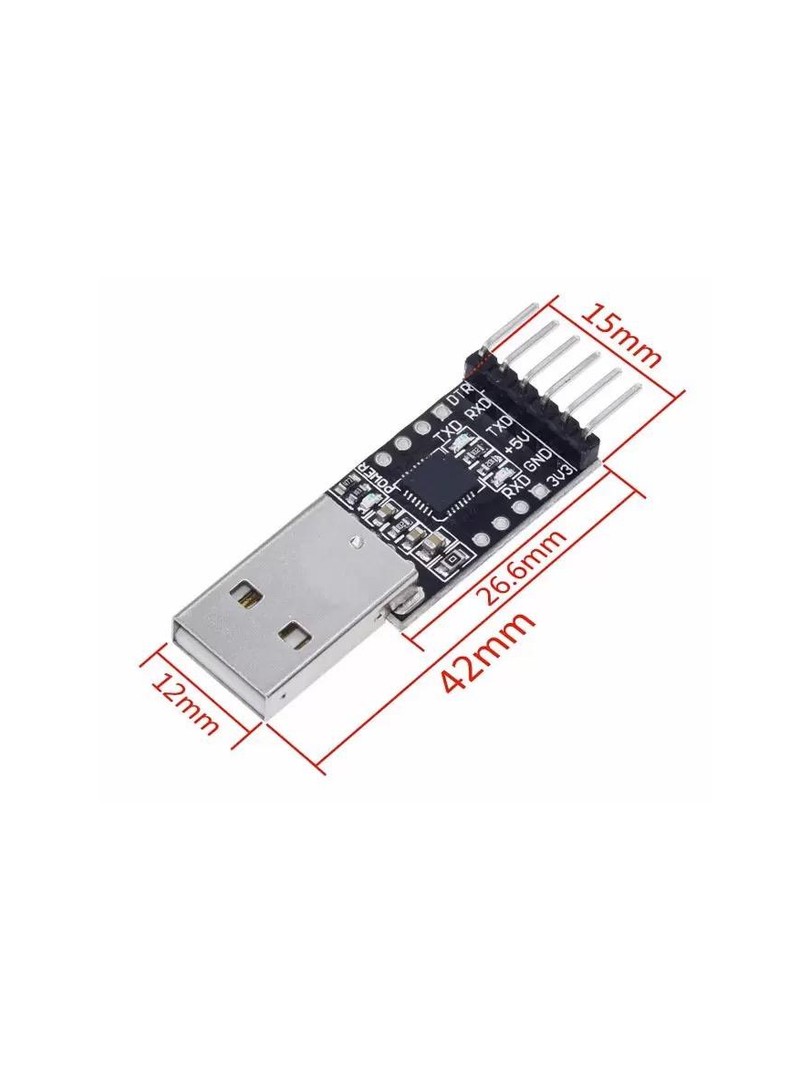

Wymiary PCB: 26.5 × 15.6 mm

Masa: około 4 g

Uwagi

Przy podłączaniu do urządzeń docelowych należy krzyżowo połączyć linie TX i RX (TX modułu do RX urządzenia i odwrotnie).

Należy wybrać odpowiednie napięcie zasilania 3.3V lub 5V zgodne z wymaganiami podłączanego urządzenia.

Moduł dostarcza sygnały UART z poziomami TTL, nie jest kompatybilny z napięciami RS-232.

Typowe zastosowania

Programowanie i wgrywanie szkiców do Arduino Pro Mini

Komunikacja szeregowa z modułami ESP8266 i ESP32

Programowanie mikrokontrolerów STC

Debugowanie systemów wbudowanych poprzez interfejs UART

Zamiennik modułów USB-Serial opartych na układzie FT232

Zawartość zestawu

1 × Moduł ProRock CP2102 USB 2.0 TTL UART 6Pin (czarny)

Moduł ProRock CP2102 USB 2.0 TTL UART stanowi działający i ekonomiczne rozwiązanie do komunikacji szeregowej oraz programowania mikrokontrolerów, oferując rozbudowane zabezpieczenia oraz szeroką kompatybilność systemową.
