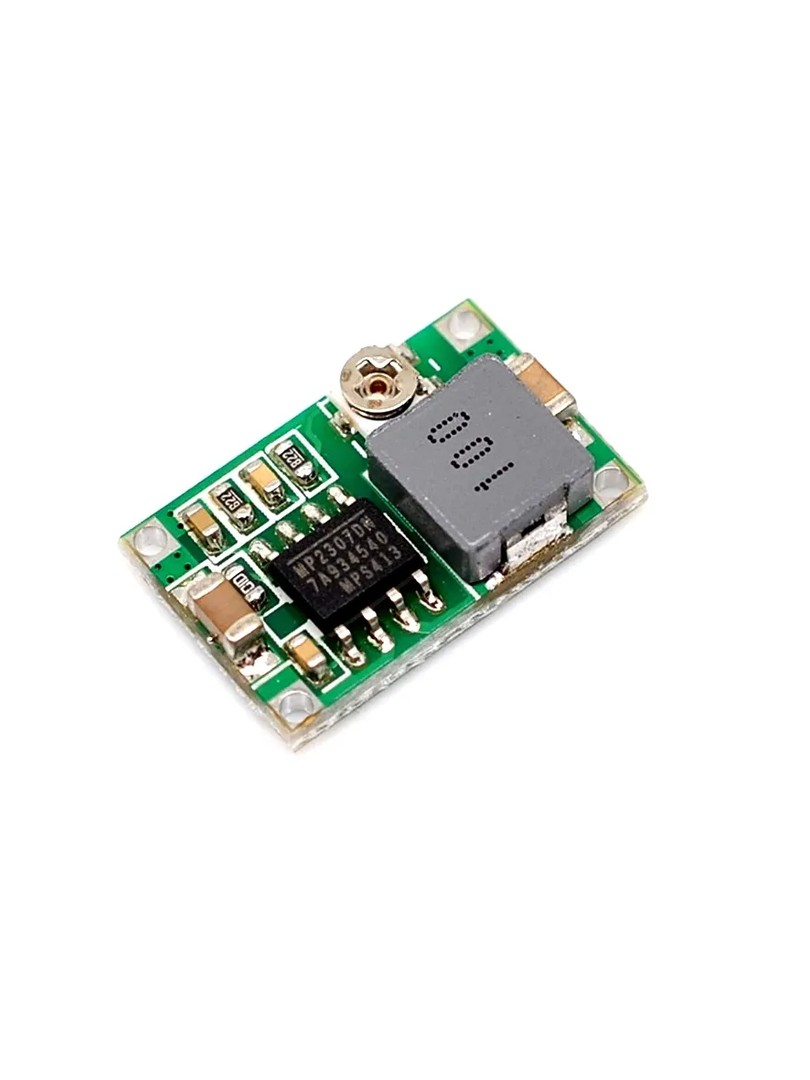

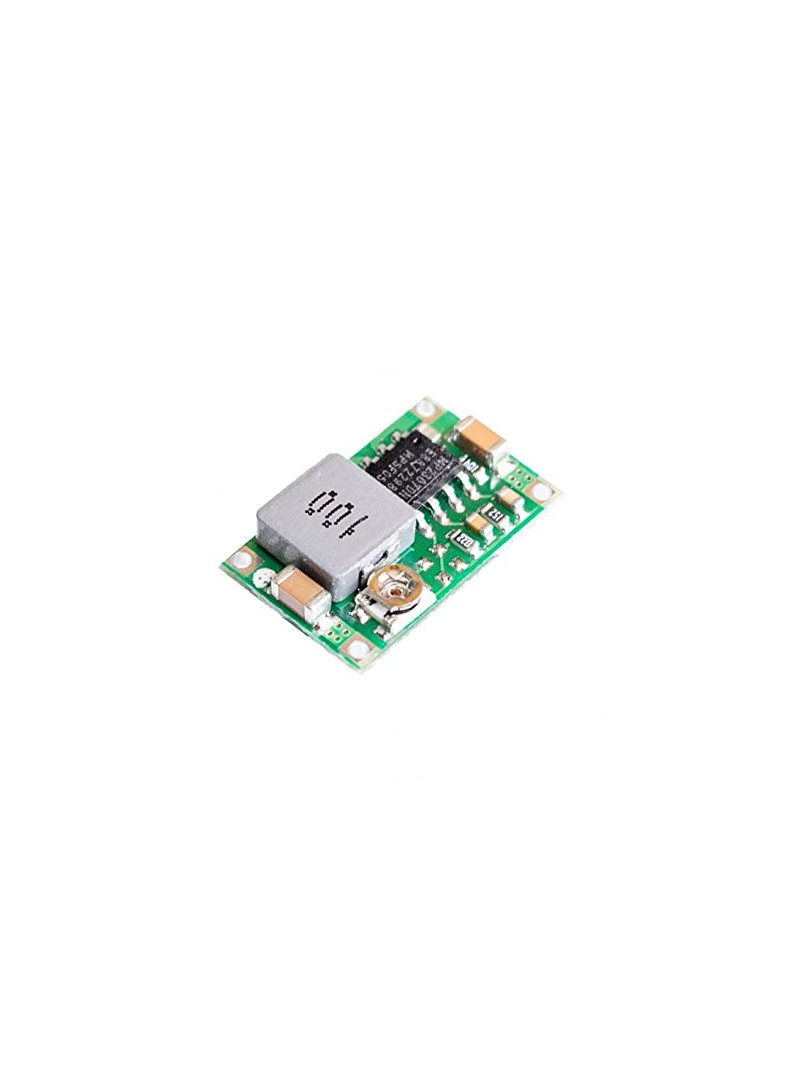

Moduł ProRock Mini360 to kompaktowy przetwornica obniżająca napięcie DC-DC (buck converter) przeznaczona do zastosowań, w których kluczowe znaczenie mają wymiary, masa i sprawność energetyczna. Układ wykorzystuje synchroniczną rektyfikację oraz zintegrowany dławik mocy, co zapewnia wyższą efektywność energetyczną w porównaniu z tradycyjnymi modułami opartymi na układzie LM2596.

Przetwornica znajduje zastosowanie w zasilaniu mikrokontrolerów, modelarstwie RC, dronach oraz innych urządzeniach przenośnych wymagających stałe napięcia wyjściowego w zakresie od jednego do siedemnastu woltów.

Główne cechy

Synchroniczna rektyfikacja: metoda przekształcania energii zapewniająca wyższą sprawność niż tradycyjne rozwiązania diodowe

Zintegrowany dławik mocy: konstrukcja monolityczna redukująca wymiary zewnętrzne i masę modułu

Regulowane napięcie wyjściowe: płynna zmiana parametrów za pomocą potencjometru montażowego

Wysoka częstotliwość przełączania: umożliwia zastosowanie mniejszych komponentów filtrujących

Kompaktowa obudowa: minimalne wymiary ułatwiają montaż w urządzeniach o ograniczonej przestrzeni

Zasada działania

Moduł pracuje jako nieizolowana przetwornica obniżająca napięcie stałe. Synchroniczny układ sterujący kontroluje cykl pracy tranzystorów mocy, zapewniając przekształcanie energii z napięcia wejściowego na niższe napięcie wyjściowe. Wysoka częstotliwość przełączania redukuje wymagane wartości pojemności i indukcyjności filtrów wyjściowych, co pozwala na miniaturyzację całego układu przy zachowaniu niskiego tętnienia napięcia wyjściowego.

Specyfikacja techniczna

Typ produktu: moduł zasilania DC-DC step-down (buck)

Model: Mini360

Typ przetwornicы: nieizolowana przetwornica obniżająca

Rodzaj rektyfikacji: synchroniczna

Napięcie wejściowe: 4,75–23 V DC

Napięcie wyjściowe: 1,0–17 V DC (regulowane)

Prąd wyjściowy szczytowy: 3 A

Prąd wyjściowy ciągły: 1,8 A

Sprawność konwersji: do 96%

Częstotliwość przełączania: 340 kHz

Tętnienie napięcia wyjściowego: ~30 mV (bez obciążenia)

Regulacja obciążenia: ±0,5%

Regulacja napięcia: ±2,5%

Temperatura pracy: −40°C do +85°C

Wymiary modułu (dł.×szer.×wys.): 17×11×4 mm

Masa: ~1 g

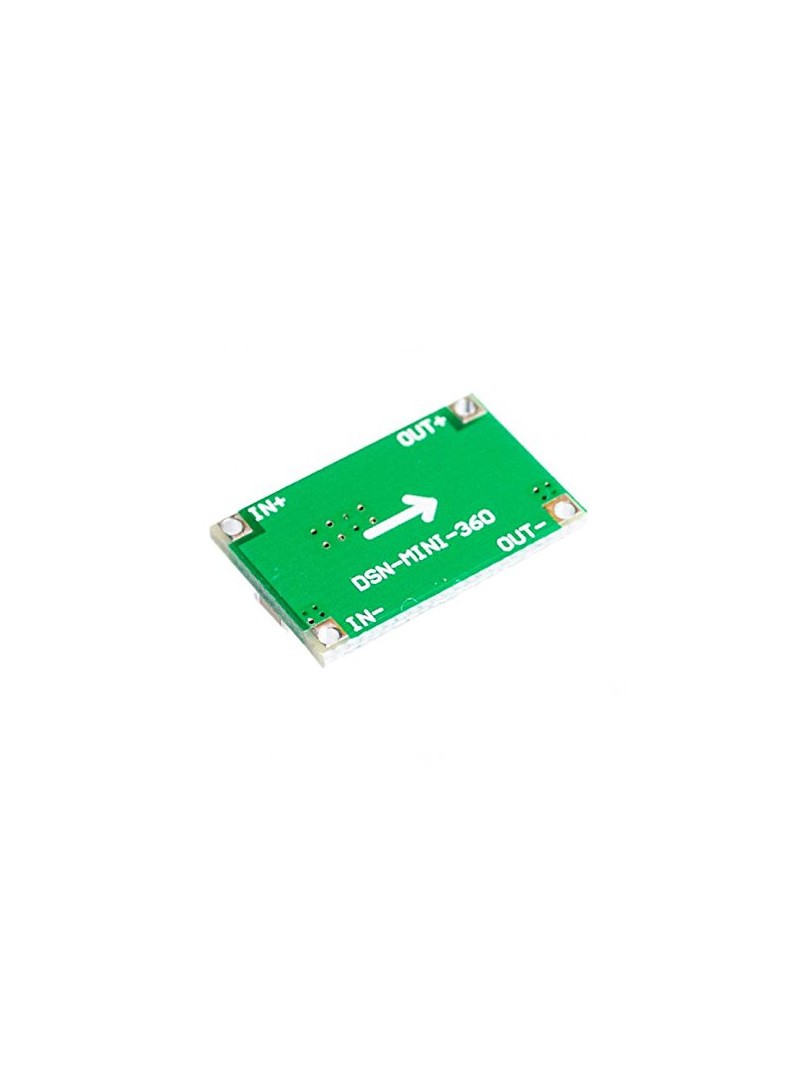

Wyprowadzenia (Pinout)

IN+ / IN−: wejście zasilania DC

OUT+ / OUT−: wyjście napięcia ustabilizowanego

Uwagi

Moduł działa wyłącznie jako przetwornica obniżająca — napięcie wyjściowe musi być niższe niż napięcie wejściowe.

Przed podłączeniem odbiornika należy zawsze wyregulować i zweryfikować napięcie wyjściowe za pomocą multimetru.

Przy obciążeniu prądem ciągłym zbliżonym do 1,8 A wymagane jest zapewnienie odpowiedniego chłodzenia i przepływu powietrza.

Typowe zastosowania

Modelarstwo RC: samoloty, drony, quadrokoptery

Zasilanie mikrokontrolerów i płytek Arduino

Urządzenia przenośne i elektronika wbudowana

Urządzenia zasilane bateryjnie

Zastosowania wymagające mniejszych wymiarów niż moduły LM2596

Zawartość zestawu

1 × Moduł zasilania ProRock Mini360 DC-DC Step-Down

Przetwornica ProRock Mini360 stanowi sprawny alternatywę dla modułów opartych na układzie LM2596 w zastosowaniach wymagających kompaktowych rozmiarów i wysokiej efektywności energetycznej. Moduł łączy niewielką masę z działający działaniem w szerokim zakresie temperatur.
