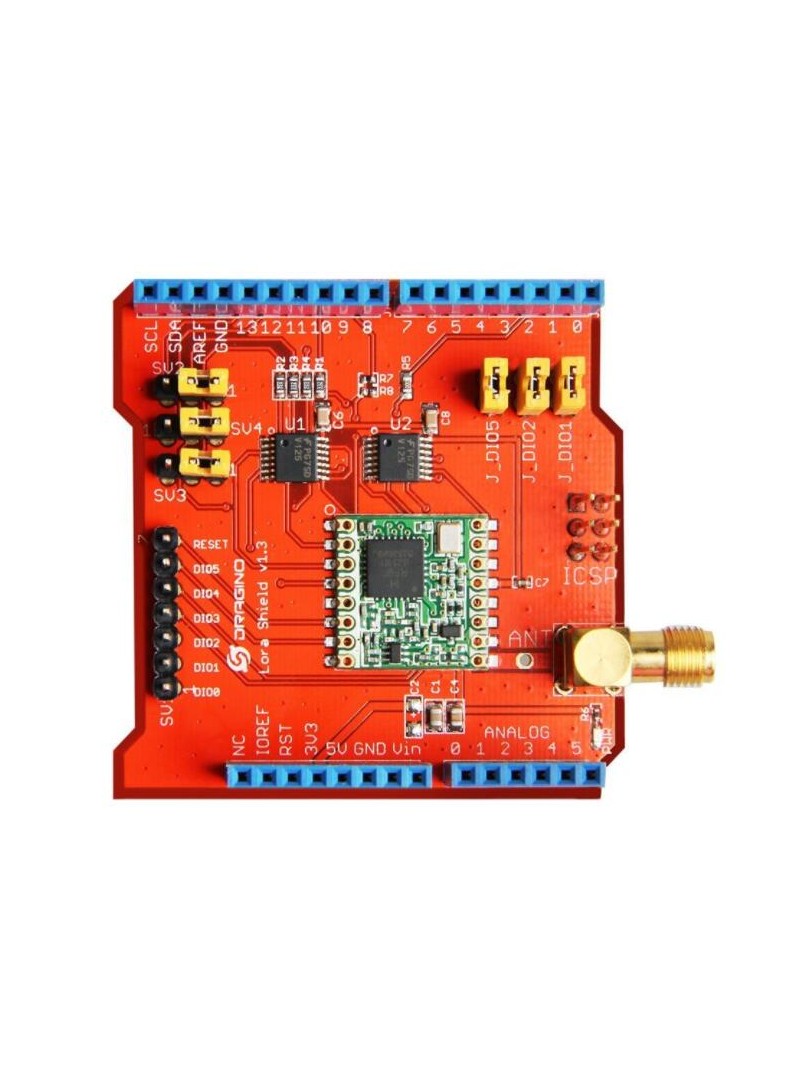

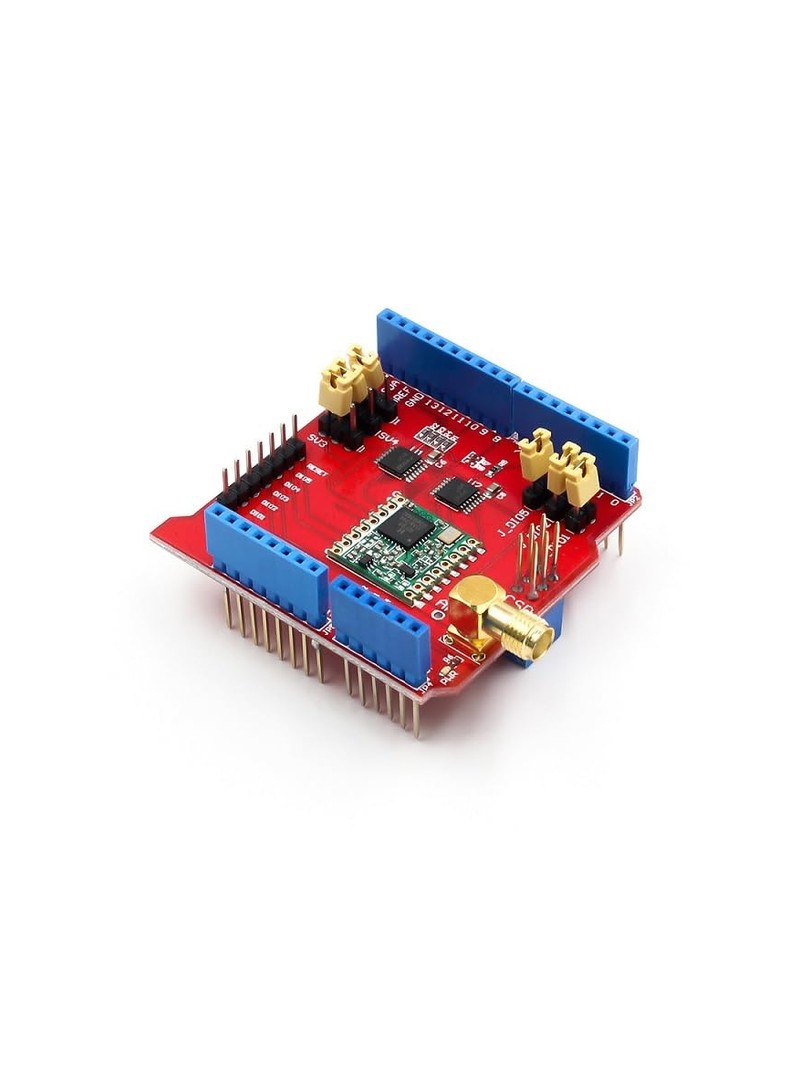

ProRock LoRa Shield to bezprzewodowy moduł transceiver pracujący w paśmie 915 MHz, wykonany w formie nakładki shield dla płytek Arduino. Moduł wykorzystuje technologię LoRa™ firmy HopeRF oraz układ RFM95W-915S2, umożliwiając transmisję danych na bardzo długich odległościach przy zachowaniu niskiego poboru mocy i wysokiej odporności na zakłócenia. Shield jest fabrycznie prekonfigurowany i gotowy do pracy z popularnymi płytkami Arduino obsługującymi zarówno logikę 3.3V, jak i 5V.

Moduł przeznaczony jest dla twórców systemów IoT, automatyki budynkowej oraz techniczny sieci czujników bezprzewodowych wymagających działający komunikacji radiowej na duże odległości.

Główne cechy

Modulacja LoRa™: zaawansowana modulacja zapewniająca dużą odporność na zakłócenia i możliwość pracy na długich dystansach

Forma Arduino Shield: bezpośrednie montowanie na płytkach Arduino bez dodatkowego okablowania

Kompatybilność napięciowa: obsługa zarówno logiki 3.3V, jak i 5V umożliwia współpracę z zestawem mikrokontrolerów

Wbudowany wzmacniacz mocy: zintegrowany wzmacniacz o mocy wyjściowej pozwala na zwiększenie zasięgu transmisji

Niski pobór prądu: tryb odbioru zoptymalizowany pod kątem energooszczędności dla aplikacji zasilanych bateryjnie

Złącze anteny zewnętrznej: gniazdo SMA umożliwia podłączenie dedykowanej anteny dla zwiększenia zasięgu

Wielorodzajowa modulacja: obsługa FSK, GFSK, MSK, GMSK, LoRa™ oraz OOK dla różnych scenariuszy komunikacji

Wbudowane czujniki: czujnik temperatury i wskaźnik niskiego napięcia baterii

Zasada działania

Moduł wykorzystuje patentowaną modulację LoRa™, która rozprasza sygnał w szerokim paśmie częstotliwości, umożliwiając odbiór nawet bardzo słabych sygnałów poniżej poziomu szumów. Wbudowany silnik pakietowy obsługuje automatyczną detekcję preambułu, synchronizację bitową oraz detekcję aktywności kanału (CAD) z ultraszybką automatyczną korekcją częstotliwości (AFC). Dane przesyłane są w pakietach z wbudowaną kontrolą CRC, a wzmacniacz mocy zapewnia stałą moc wyjściową niezależnie od warunków propagacyjnych.

Specyfikacja techniczna

Częstotliwość pracy: 915 MHz (fabrycznie prekonfigurowana)

Budżet łącza: 168 dB

Moc nadawania: +20 dBm (100 mW, stała moc wyjściowa RF)

Czułość odbiornika: do -148 dBm

Maksymalna prędkość transmisji: 300 kbps (programowalna)

Dynamiczny zakres RSSI: 127 dB

Prąd odbiornika: 10.3 mA

Prąd retencji rejestrów: 200 nA

Rozdzielczość syntezera: 61 Hz

Obsługiwane modulacje: FSK, GFSK, MSK, GMSK, LoRa™, OOK

Długość pakietu: do 256 bajtów z CRC

Złącze anteny: SMA (żeńskie)

Napięcie logiki I/O: 3.3V / 5V

Moduł radiowy: RFM95W-915S2

Układ bazowy: SX1276

Forma: Arduino Shield

Uwagi

Antena zewnętrzna nie jest dołączona do zestawu — wymagane jest podłączenie anteny 915 MHz z wtykiem SMA.

Domyślnie wysyłana jest wersja LoRa Shield v95; w przypadku potrzeby wersji v98 należy zaznaczyć to przy zamówieniu.

Moduł RFM95 może być oznaczony jako "RF96" — oznacza to układ SX1276 i nie świadczy o tym, że jest to moduł RFM96W.

Cena nie obejmuje lokalnych podatków i opłat celnych.

Typowe zastosowania

Techniczny bezprzewodowe sieci czujników

Systemy nawadniania i monitoringu rolniczego

Inteligentne liczniki (smart metering)

Aplikacje smart city (inteligentne miasta)

Detekcja smartfonów w zasięgu

Automatyka budynkowa i systemy BMS

Zawartość zestawu

1 × ProRock LoRa Shield 915MHz (v95-915, moduł RFM95W-915S2)

ProRock LoRa Shield 915MHz stanowi techniczny rozwiązanie dla aplikacji Arduino wymagających bezprzewodowej komunikacji na duże odległości z niskim poborem energii i wysoką działający w środowiskach narażonych na zakłócenia elektromagnetyczne.

ProRock LoRa Shield 915MHz Arduino Transceiver 3.3V/5V I/O

ProRock LoRa Shield 915MHz — Bezprzewodowy Moduł Transceiver dla Arduino z I/O 3.3V/5V

915 MHz | Zasięg do 168 dB | Moc nadawania +20 dBm | Czułość -148 dBm | Prędkość do 300 kbps | Kompatybilny z Arduino UNO, Mega2560, Leonardo
