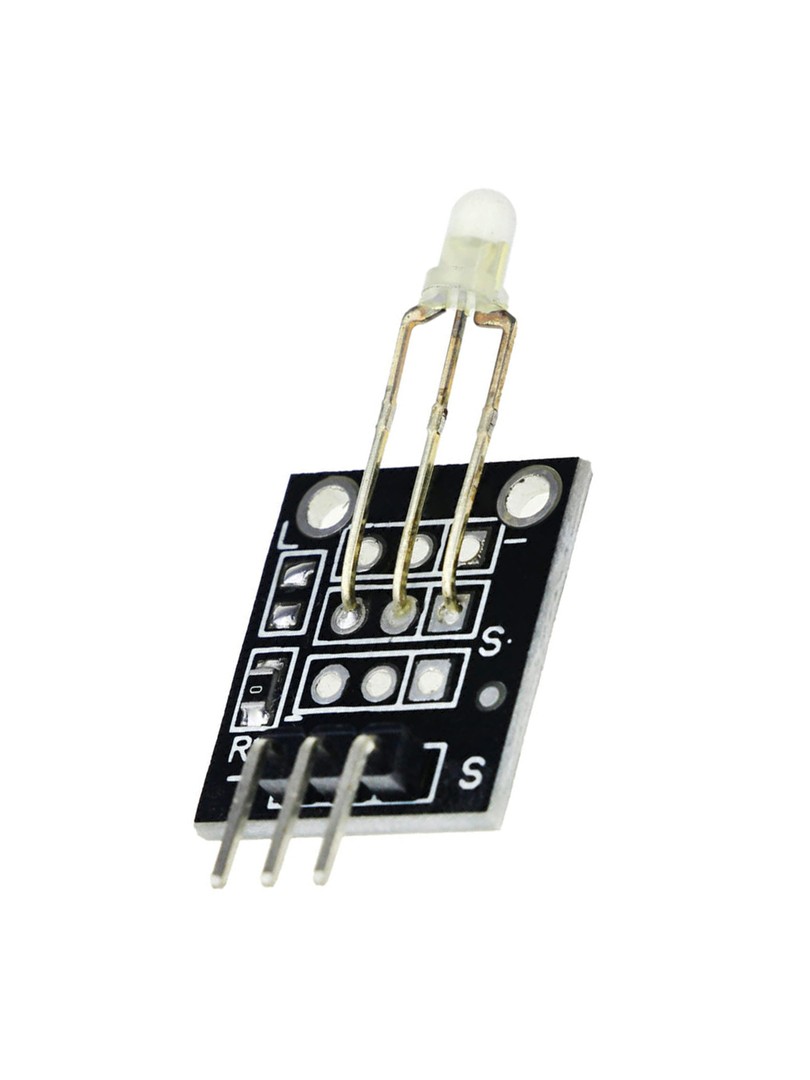

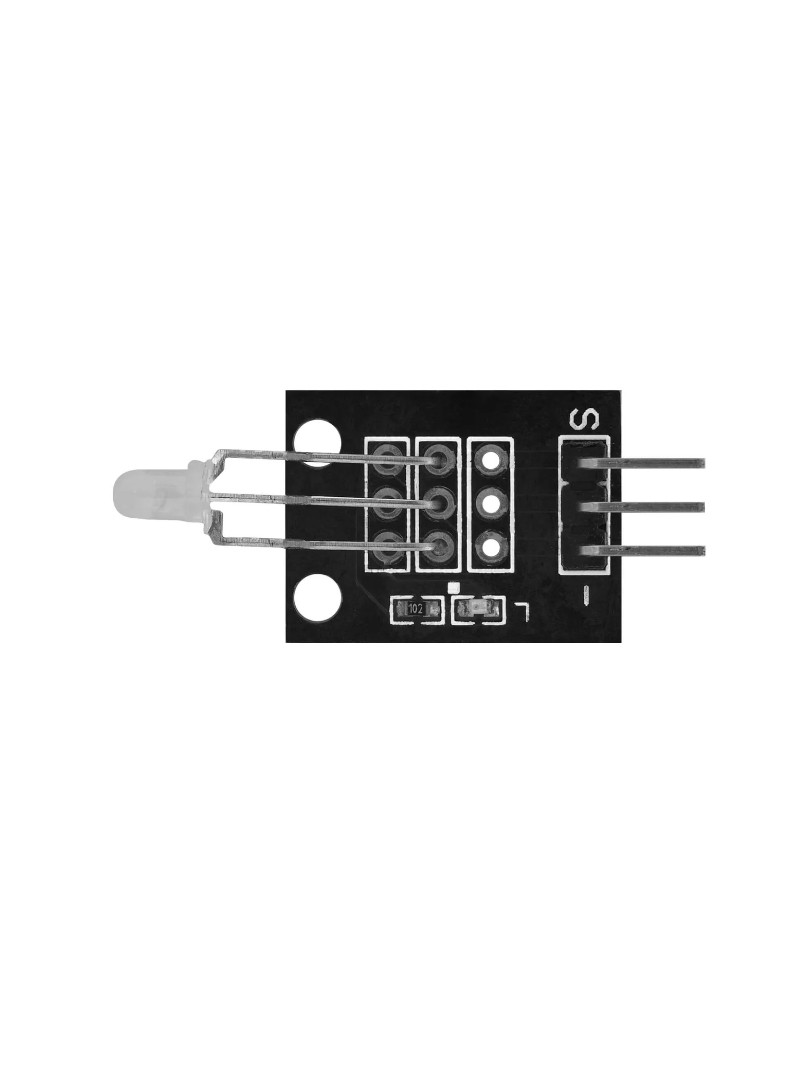

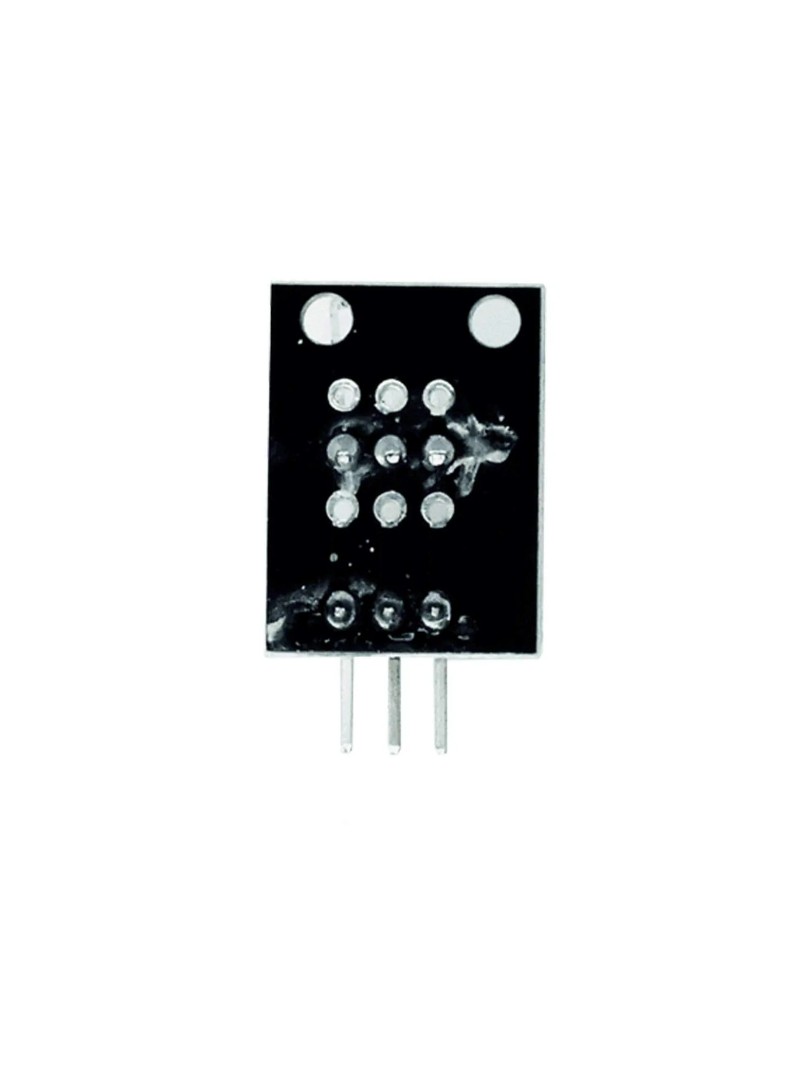

Moduł ProRock KY-029 to kompaktowy wskaźnik LED wyposażony w dwukolorową diodę czerwono-zielonną o średnicy 3 mm. Dioda wykonana jest w konfiguracji wspólnej katody, co umożliwia niezależne sterowanie każdym kanałem koloru za pomocą pinów mikrokontrolera. Moduł przeznaczony jest do projektów z Arduino oraz innymi platformami mikrokontrolerów, gdzie wymagana jest prosta sygnalizacja wizualna.

Dzięki możliwości jednoczesnego sterowania obiema barwami moduł może wyświetlać kolor czerwony, zielony lub mieszany pomarańczowo-żółty. Obsługa modulacji PWM pozwala na płynną regulację jasności oraz mieszanie kolorów, co zwiększa możliwości wizualizacji stanów i trybów pracy urządzenia.

Główne cechy

Dwukolorowa dioda LED: czerwony i zielony w jednej obudowie o średnicy 3 mm

Mieszanie kolorów: jednoczesne sterowanie obiema barwami daje wyjście pomarańczowo-żółte

Wspólna katoda: uproszczona konfiguracja połączeń z pinami GPIO mikrokontrolera

Kompatybilność PWM: płynna kontrola jasności i barwy sygnału świetlnego

Kompaktowa płytka PCB: niewielkie wymiary ułatwiają montaż w panelach sterujących i wskaźnikach

Zasada działania

Moduł wykorzystuje dwukolorową diodę LED w konfiguracji wspólnej katody, w której katoda jest wspólna dla obu kanałów – czerwonego i zielonego. Każdy kanał sterowany jest osobnym pinem anodowym. Przyłożenie napięcia do pinu czerwonego powoduje świecenie na czerwono, do zielonego – na zielono. Jednoczesne zasilenie obu pinów skutkuje emisją mieszanego koloru pomarańczowo-żółtego. Zastosowanie sygnału PWM na pinach sterujących umożliwia regulację natężenia każdego kanału, co pozwala na uzyskanie szerokiej gamy odcieni między czerwienią a zielenią.

Specyfikacja techniczna

Model: KY-029

Średnica LED: 3 mm

Typ LED: dwukolorowy (czerwony / zielony), rozproszony

Konfiguracja: wspólna katoda

Napięcie przewodzenia: 2,0–2,5 V

Prąd przewodzenia: 10 mA (na kolor)

Długość fali: 571 nm (zielony), 644 nm (czerwony)

Natężenie świetlne: 20–40 mcd (zielony), 40–80 mcd (czerwony)

Kąt widzenia: 150°

Wymiary modułu: około 19 × 15 mm

Uwagi

Przy podłączaniu do pinów mikrokontrolera należy zastosować rezystor ograniczający prąd.

Jednoczesne sterowanie obiema barwami powoduje emisję koloru mieszanego.

Modulacja PWM umożliwia płynną regulację jasności i mieszanie kolorów.

Typowe zastosowania

Wskaźniki stanu i trybu pracy urządzeń

Zestawy edukacyjne Arduino i mikrokontrolerów

Panele sterujące i deski rozdzielcze

Projekty DIY i prototypowanie elektroniczne

Zawartość zestawu

1 × Moduł LED Dwukolorowy ProRock KY-029 3mm

Moduł ProRock KY-029 stanowi proste i efektywne rozwiązanie do dodania kompaktowej dwukolorowej sygnalizacji wizualnej w projektach elektronicznych. Łączy łatwą obsługę przez mikrokontroler, możliwość mieszania kolorów PWM oraz niewielkie gabaryty, co czyni go uniwersalnym elementem w szerokiej gamie zastosowań.
