ProRock Ładowarka LiPo TP4056/TC4056 1A Type-C 3A Ochrona

ProRock TP4056/TC4056 – Moduł ładowania i ochrony ogniw LiPo z wejściem USB Type-C

TP4056/TC4056 | Wejście 5V USB Type-C | Prąd ładowania 1A | Napięcie końcowe 4.2V | Ochrona przed przeciążeniem 3A | Ochrona przed głębokim rozładowaniem 2.5V | Wymiary 2.6 × 1.7 cm

ProRock TP4056/TC4056 to kompaktowy moduł przeznaczony do ładowania i ochrony jednotorowych ogniw litowo-jonowych oraz litowo-polimerowych. Łączy w sobie układ ładowania o maksymalnym prądzie jeden amper z wbudowanym systemem zabezpieczeń chroniącym ogniwo przed głębokim rozładowaniem i przeciążeniem prądowym. Moduł wyposażono w wejście USB Type-C umożliwiające zasilanie z popularnych ładowarek telefonicznych i power banków.

Urządzenie przeznaczone jest dla hobbystów i inżynierów realizujących projekty zasilane z pojedynczych ogniw litowych. Stanowi gotowe rozwiązanie dla systemów wymagających funkcji ładowania z równoczesną ochroną baterii. Diody LED sygnalizują bieżący stan procesu ładowania.

Główne cechy

• Funkcja kombinowana: moduł integruje układ ładowania oraz układ ochrony baterii na jednej płytce drukowanej
• Wejście USB Type-C: umożliwia podłączenie standardowych ładowarek oraz power banków dostarczających napięcie pięć woltów
• Kontrola napięcia ładowania: automatyczne zakończenie ładowania przy osiągnięciu pełnego naładowania ogniwa
• Ochrona przed głębokim rozładowaniem: odcięcie wyjścia gdy napięcie baterii spadnie poniżej bezpiecznego poziomu
• Ochrona przeciążeniowa: zabezpieczenie przed nadmiernym poborem prądu przez podłączone urządzenie
• Sygnalizacja LED: czerwona dioda wskazuje trwający proces ładowania, zielona sygnalizuje pełne naładowanie
• Punkty lutownicze: dostępne pola lutownicze dla wejścia zasilania oraz wyjścia zabezpieczonego

Zasada działania

Układ TP4056/TC4056 realizuje proces ładowania w trybie stałego prądu z przejściem do trybu stałego napięcia. Po podłączeniu ogniwa do złączy B+ i B- oraz zasilania do portu USB Type-C moduł rozpoczyna ładowanie prądem do jednego ampera. Gdy napięcie ogniwa osiągnie poziom cztery i dwa dziesiąte wolta, układ przechodzi w tryb podtrzymania utrzymując stałe napięcie przy malejącym prądzie. Równolegle działa układ ochrony monitorujący napięcie i prąd na wyjściu OUT+/OUT-. W przypadku wykrycia głębokiego rozładowania lub nadmiernego poboru prądu układ zabezpieczeń odcina połączenie między baterią a obciążeniem.

Specyfikacja techniczna

• Układ ładowania: TP4056 / TC4056
• Napięcie wejściowe: 5V
• Napięcie zakończenia ładowania: 4.2V ± 1%
• Maksymalny prąd ładowania: 1000mA
• Próg ochrony przed rozładowaniem: 2.5V
• Próg ochrony przeciążeniowej: 3A

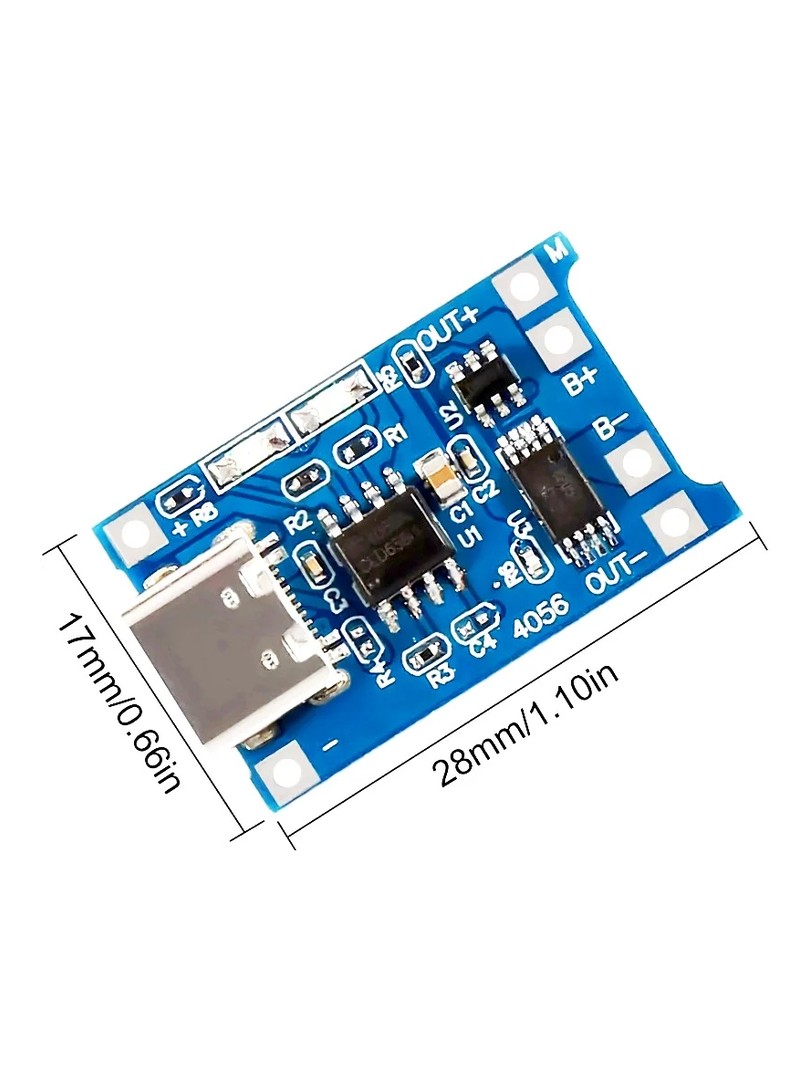

• Wymiary płytki: około 2.6 × 1.7 cm

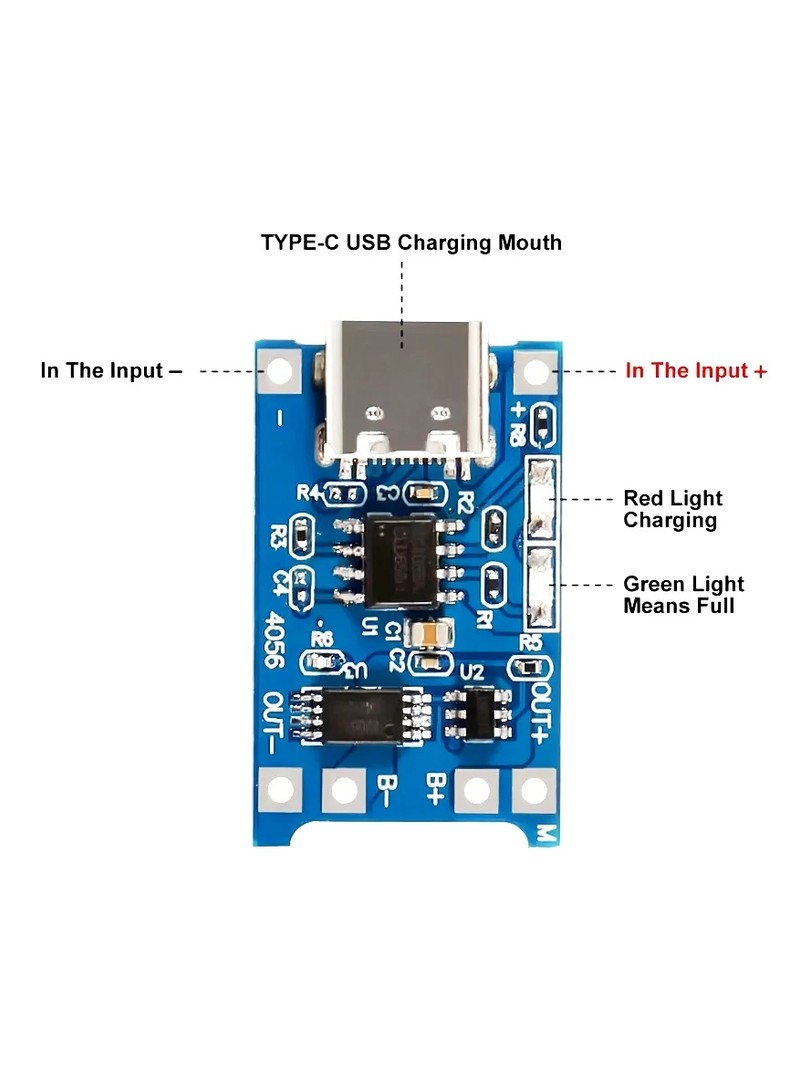

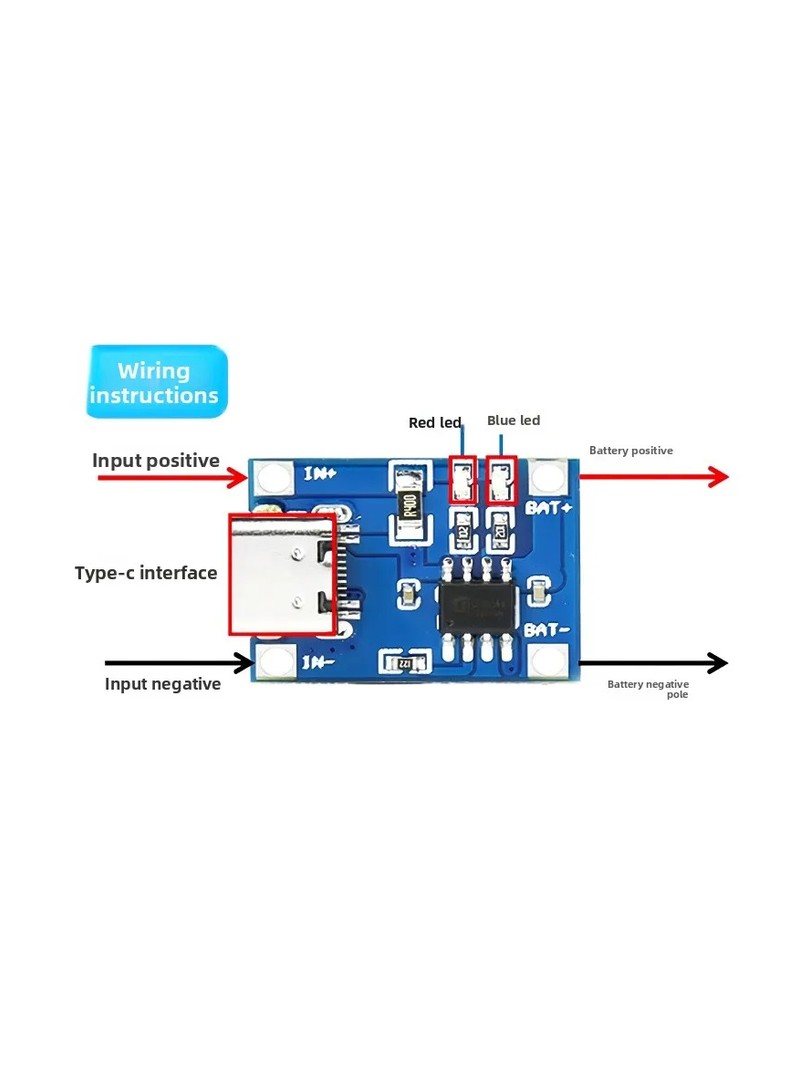

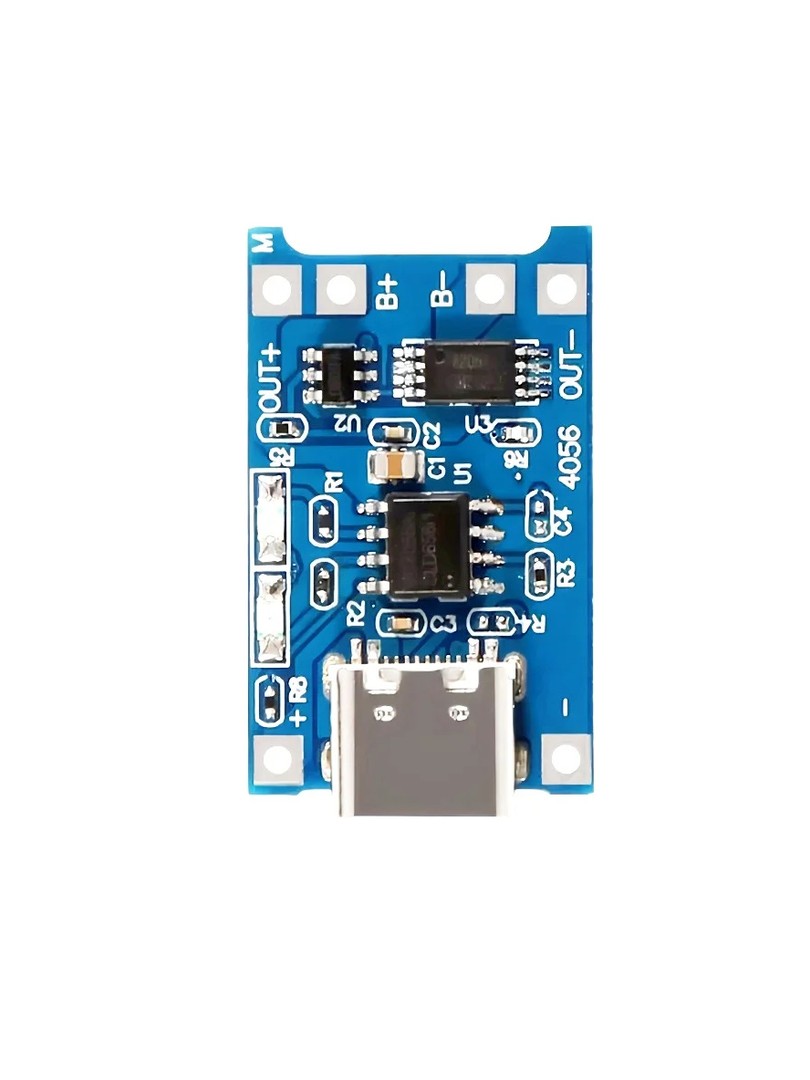

Wyprowadzenia (Pinout)

• B+ / B-: przyłącze ogniwa litowo-jonowego lub litowo-polimerowego
• OUT+ / OUT-: zabezpieczone wyjście do zasilania urządzenia odbiorczego
• USB Type-C: wejście zasilania pięć woltów
• IN+ / IN-: alternatywne punkty lutownicze dla wejścia zasilania

Uwagi

• Moduł przeznaczony wyłącznie do ogniw jednotorowych – nie wolno podłączać pakietów dwutorowych ani wielotorowych.
• Niektóre egzemplarze mogą być nieaktywne po pierwszym podłączeniu – należy podłączyć zasilanie wejściowe aby aktywować wyjście.
• Odłączenie baterii od złączy B+/B- może wymagać ponownego naładowania w celu reaktywacji wyjścia.
• Zaleca się stosowanie ładowarek o sprawny prądowej co najmniej jeden amper dla zapewnienia stałe procesu ładowania.

Typowe zastosowania

• Projekty zasilane ogniwami 18650
• Przenośne urządzenia IoT i systemy czujnikowe
• Samodzielnie budowane power banki i moduły zasilania awaryjnego
• Projekty Arduino i ESP32 z funkcją ładowania
• Wbudowane systemy elektroniczne wymagające zasilania akumulatorowego

Zawartość zestawu

• 1 × Moduł ładowania i ochrony ProRock TP4056/TC4056 z wejściem USB Type-C

Moduł ProRock TP4056/TC4056 z wejściem USB Type-C stanowi zestaw komponentów łączące funkcje ładowania i zabezpieczenia jednotorowych ogniw litowych. Wbudowane mechanizmy ochronne oraz wygodny standard USB Type-C czynią go praktycznym wyborem dla projektów wymagających bezpiecznego zarządzania energią z akumulatorów litowych.
