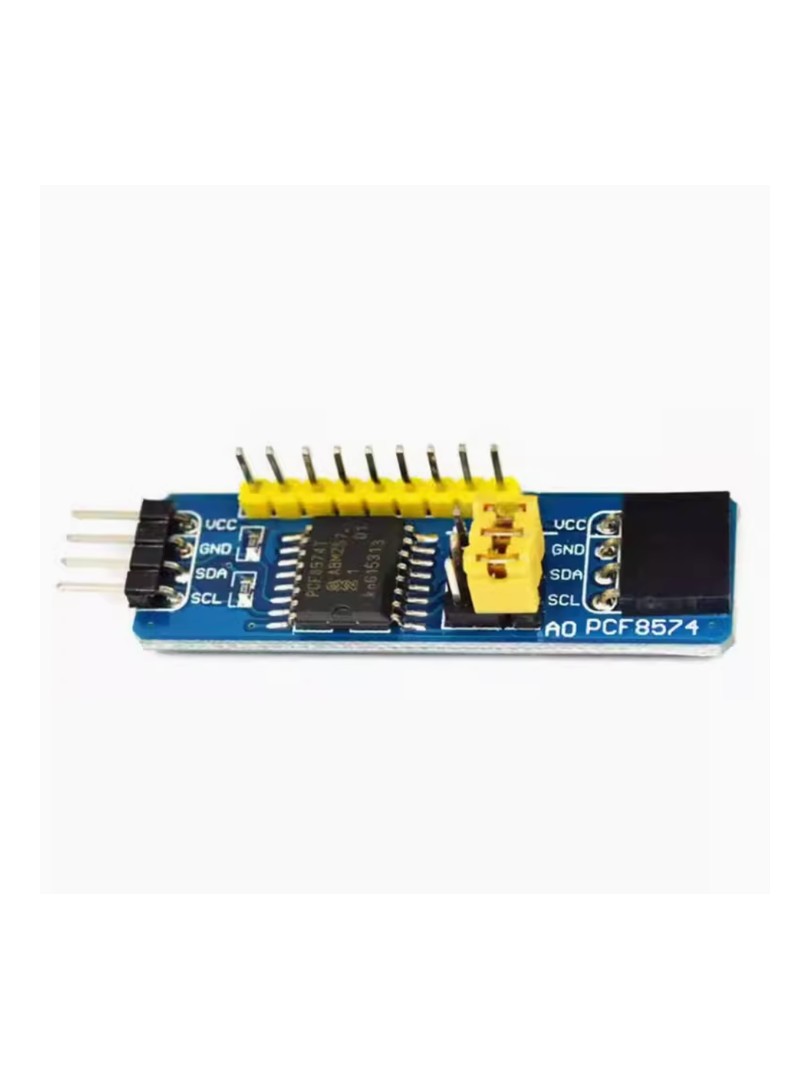

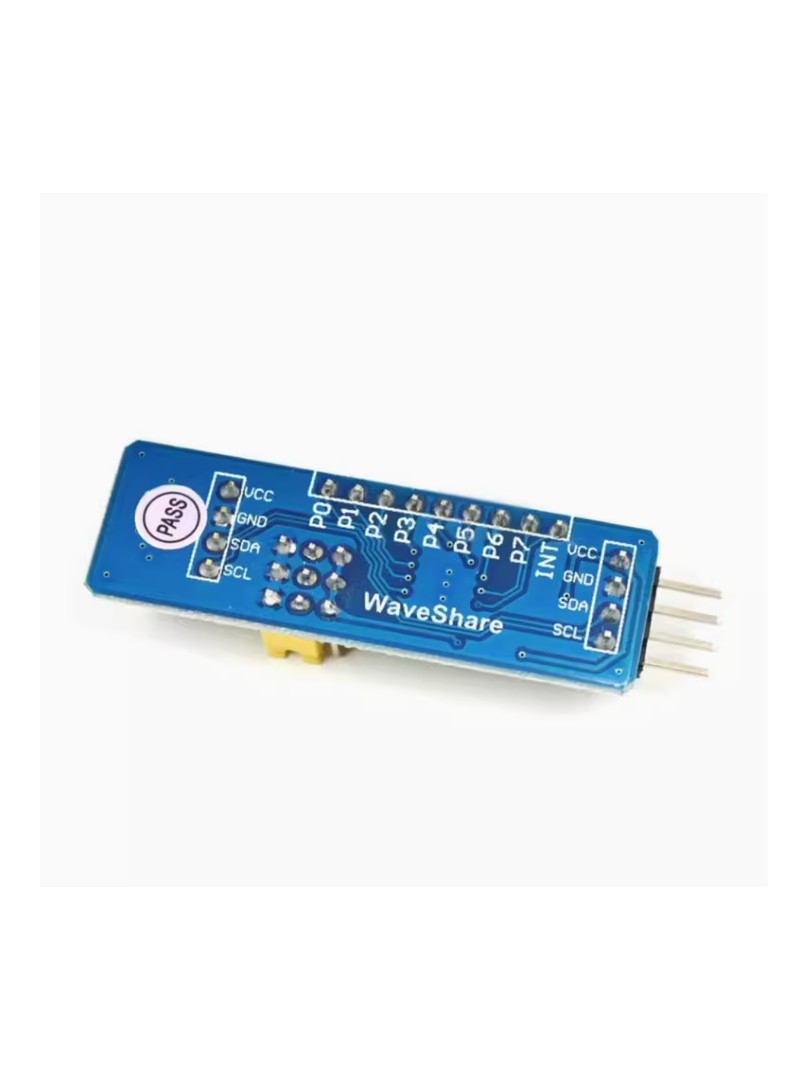

ProRock PCF8574T I2C I/O Extension Board to kompaktowy moduł rozszerzenia liczby linii wejścia-wyjścia, oparty na układzie PCF8574 / PCF8574T. Przekształca magistralę szeregową I2C w ośmiobitowy port równoległy, umożliwiając dodanie dodatkowych pinów GPIO do mikrokontrolera z wykorzystaniem wyłącznie dwóch linii I2C (SDA i SCL).

Moduł wspiera kaskadowe łączenie wielu płytek na jednej magistrali I2C, co pozwala rozszerzyć system do sześćdziesięciu czterech linii wejścia-wyjścia. Przeznaczony dla projektów, w których liczba pinów mikrokontrolera jest ograniczona — obsługuje klawiatury, diody LED, przekaźniki (przez sterowniki tranzystorowe) oraz ogólne zadania cyfrowego wejścia-wyjścia.

Główne cechy

Rozszerzenie I/O przez I2C: dodaje dodatkowe linie GPIO wykorzystując magistralę I2C

Ośmiobitowy port równoległy: zapewnia osiem rozszerzonych linii wejścia-wyjścia

Kaskadowanie modułów: obsługuje połączenie wielu płytek na jednej magistrali I2C

Oszczędność pinów: rozszerza liczbę linii I/O używając tylko interfejsu I2C

Elastyczne złącza: wspiera dwa style interfejsu do łączenia z płytką docelową

Szerokie wsparcie platform: kompatybilny z systemami Arduino / AVR / ARM

Zasada działania

Moduł wykorzystuje układ PCF8574 / PCF8574T, który pełni rolę konwertera szeregowo-równoległego. Mikrokontroler komunikuje się z modułem przez dwuprzewodową magistralę I2C (SDA, SCL), a dane zapisane do rejestru wyjściowego PCF8574 są natychmiast dostępne na ośmiu fizycznych liniach GPIO modułu. Odczyt stanu wejść odbywa się w analogiczny sposób — dane z pinów I/O są przekazywane do mikrokontrolera przez magistralę I2C. Każdy moduł PCF8574 posiada konfigurowalny adres I2C, co umożliwia podłączenie do ośmiu modułów na jednej magistrali bez konfliktów adresowych.

Specyfikacja techniczna

Typ produktu: moduł rozszerzenia I/O I2C

Układ kontrolera: PCF8574 / PCF8574T

Interfejs: I2C

Szerokość I/O: 8-bit równoległy

Maksymalne rozszerzenie: do 8 modułów na jednej magistrali

Maksymalna całkowita liczba I/O: do 64 rozszerzonych linii I/O

Typ złącza płytki: goldpin lub gniazdo rzędowe

Wymiary płytki: 54 × 15 mm

Masa netto: 7 g

Uwagi

Moduł należy podłączyć do linii SDA i SCL mikrokontrolera zgodnie z interfejsem I2C.

Wiele modułów PCF8574 może współdzielić tę samą magistralę, gdy są skonfigurowane z różnymi adresami I2C.

Do sterowania obciążeniami o wyższym poborze prądu (przekaźniki, silniki, taśmy LED) wymagane jest zastosowanie zewnętrznych sterowników lub tranzystorów.

Typowe zastosowania

Rozszerzenie GPIO dla płytek Arduino / AVR / ARM

Rozszerzenie wejść dla klawiatur i przycisków

Sterowanie wskaźnikami LED i prostymi wyjściami cyfrowymi

Sterowanie przekaźnikami (przez stopnie sterownika)

Prototypowanie w warunkach ograniczonej liczby pinów mikrokontrolera

Zawartość zestawu

1 × moduł rozszerzenia I/O I2C ProRock PCF8574 / PCF8574T

ProRock PCF8574T I2C I/O Extension Board to proste i skalowalne rozwiązanie do zwiększenia liczby cyfrowych linii wejścia-wyjścia w projekcie, umożliwiające efektywne rozszerzenie GPIO przez magistralę I2C z elastycznymi opcjami podłączenia.
