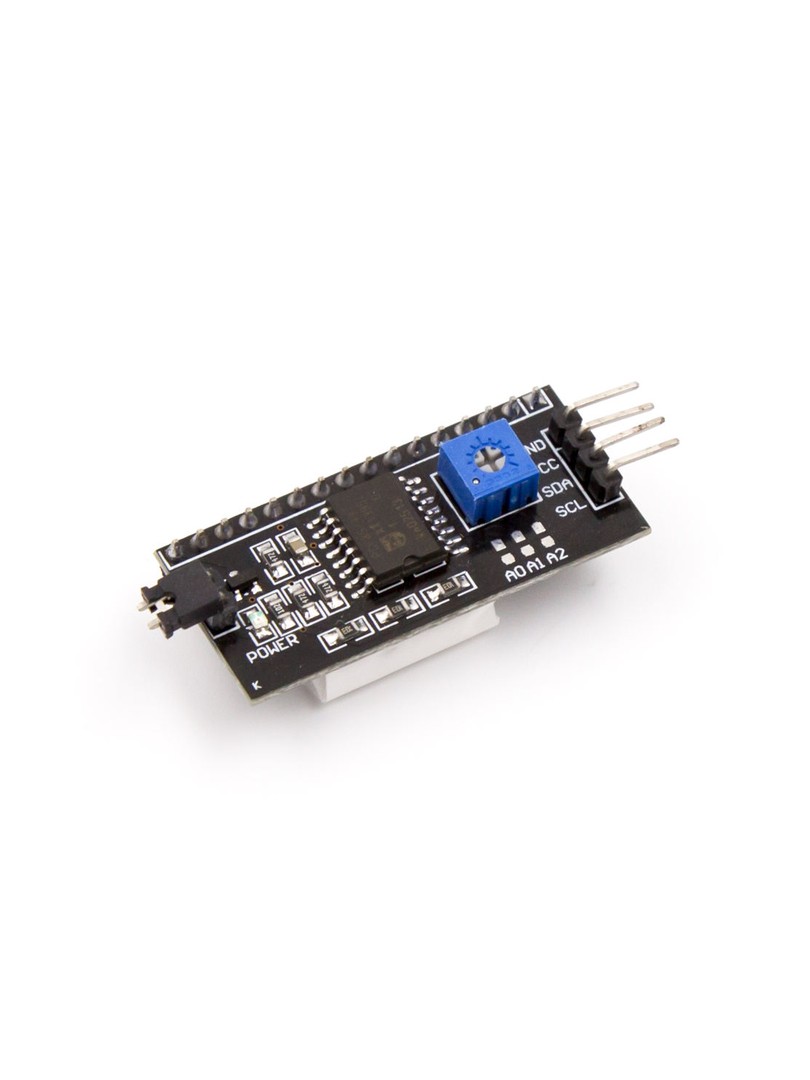

Moduł adaptera szeregowego ProRock IIC/I2C PCF8574 to kompaktowy interfejs I2C, który przekształca równoległy interfejs znakowych wyświetlaczy LCD na dwuprzewodowe połączenie I2C. Moduł został zaprojektowany w celu uproszczenia okablowania i oszczędności pinów mikrokontrolera, co jest szczególnie przydatne w projektach wykorzystujących wiele czujników, moduły SD i inne peryferia.

Adapter umożliwia sterowanie kompatybilnymi wyświetlaczami znakowymi LCD1602 i LCD2004 z użyciem tylko linii SDA i SCL, zachowując jednocześnie możliwość regulacji podświetlenia i kontrastu bezpośrednio na płytce.

Główne cechy

Dwuprzewodowe sterowanie LCD: umożliwia kontrolę wyświetlaczy znakowych przez magistralę I2C z minimalnym okablowaniem

Ekspander PCF8574: konwertuje komendy I2C na równoległe sygnały sterujące wyświetlaczem LCD

Sterowanie podświetleniem: możliwość włączania i wyłączania podświetlenia za pomocą jumpera

Regulacja kontrastu: wbudowany potencjometr pozwala na szybką kalibrację czytelności

Podwójne złącza I2C: dwa porty IIC umożliwiają łatwe łączenie kaskadowe

Kompatybilność z wyświetlaczami: przeznaczony do współpracy z popularnymi modułami LCD1602 i LCD2004

Zasada działania

Komunikacja I2C: mikrokontroler wysyła dane przez linie SDA i SCL do adaptera

Konwersja równoległa: układ PCF8574 zapewnia linie GPIO emulujące sygnały sterujące i danych LCD

Sterowanie odczytem i zapisem LCD: adapter kieruje sygnały sterujące włącznie z wyborem R/W, gdzie jest to obsługiwane

Przełączanie podświetlenia: zasilanie podświetlenia jest łączone lub rozłączane za pomocą jumpera

Specyfikacja techniczna

Typ produktu: adapter szeregowy IIC/I2C dla znakowych wyświetlaczy LCD

Główny układ: PCF8574

Obsługiwane typy LCD: LCD1602, LCD2004

Protokół komunikacji: I2C

Zakres napięcia zasilania: 2,5–6 V

Typowe napięcie zasilania: 5 V

Zakres adresów I2C: 0x20–0x27

Domyślny adres I2C: 0x20

Kolor płytki PCB: czarny

Sterowanie podświetleniem: włączanie/wyłączanie jumperem

Regulacja kontrastu: potencjometr wbudowany

Złącza I2C: 2 porty dla kabli Dupont lub IIC

Mapowanie sygnałów LCD: linie D0–D7, R/W oraz podświetlenie A/K kierowane przez adapter

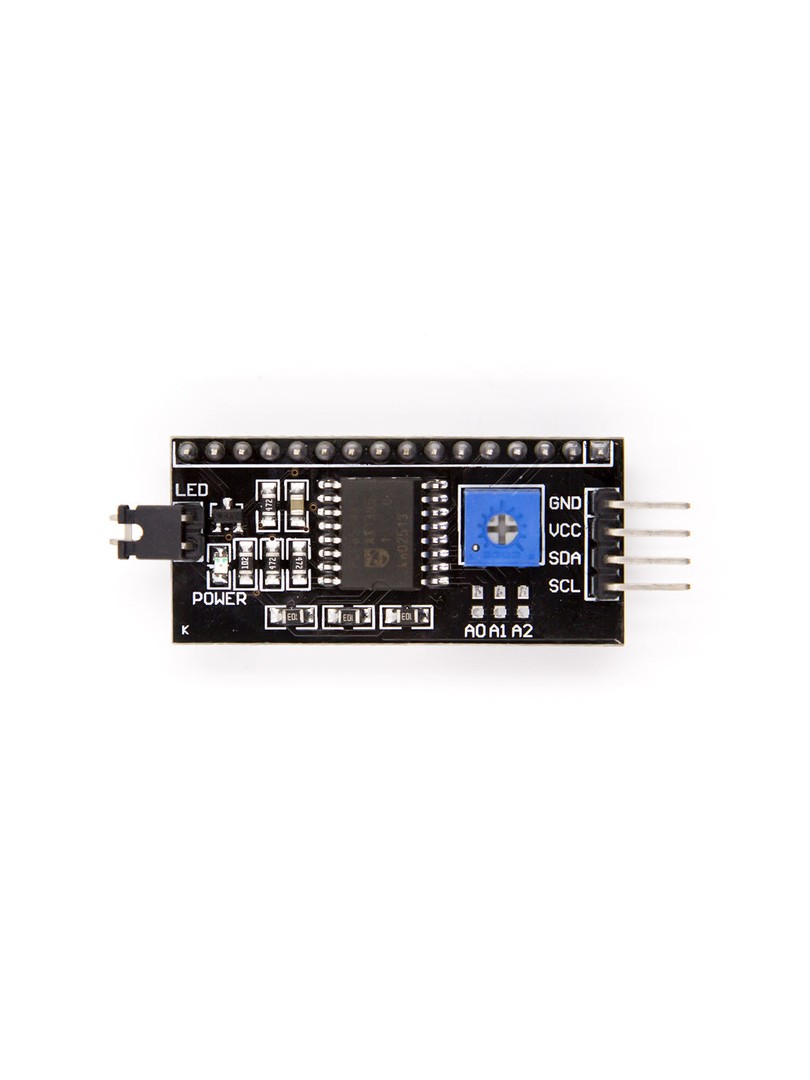

Wyprowadzenia (Pinout)

VCC: wejście zasilania

GND: masa

SDA: linia danych I2C

SCL: linia zegara I2C

Uwagi

W przypadku braku odpowiedzi wyświetlacza należy przeskanować magistralę I2C w celu potwierdzenia aktywnego adresu.

Podświetlenie można wyłączyć przez zdjęcie jumpera.

Po włączeniu zasilania należy ustawić odpowiedni kontrast za pomocą wbudowanego potencjometru.

Typowe zastosowania

Projekty Arduino z wyświetlaczami LCD przy ograniczonej liczbie dostępnych pinów GPIO

Stacje czujników z wyświetlaczem LCD

Interfejsy menu dla sterowników wbudowanych

Panele przyrządów i monitorowania DIY

Projekty edukacyjne z zakresu elektroniki

Zawartość zestawu

1 × Moduł adaptera szeregowego IIC/I2C PCF8574 ProRock

Moduł adaptera ProRock IIC/I2C PCF8574 stanowi proste rozwiązanie umożliwiające dodanie interfejsu I2C do klasycznych wyświetlaczy znakowych LCD, oszczędzając piny mikrokontrolera i czas okablowania, przy jednoczesnym zachowaniu wygodnej regulacji kontrastu i podświetlenia.
