ProRock Ethernet Shield W5100 Arduino W5100 Ethernet Controller Micro SD

ProRock Ethernet Shield W5100 z kontrolerem sieciowym i czytnikiem kart Micro SD dla Arduino

Chip W5100 | TCP/UDP | 10/100 Mb | slot Micro SD | 4 gniazda jednocześnie | interfejs SPI | 16 KB bufora

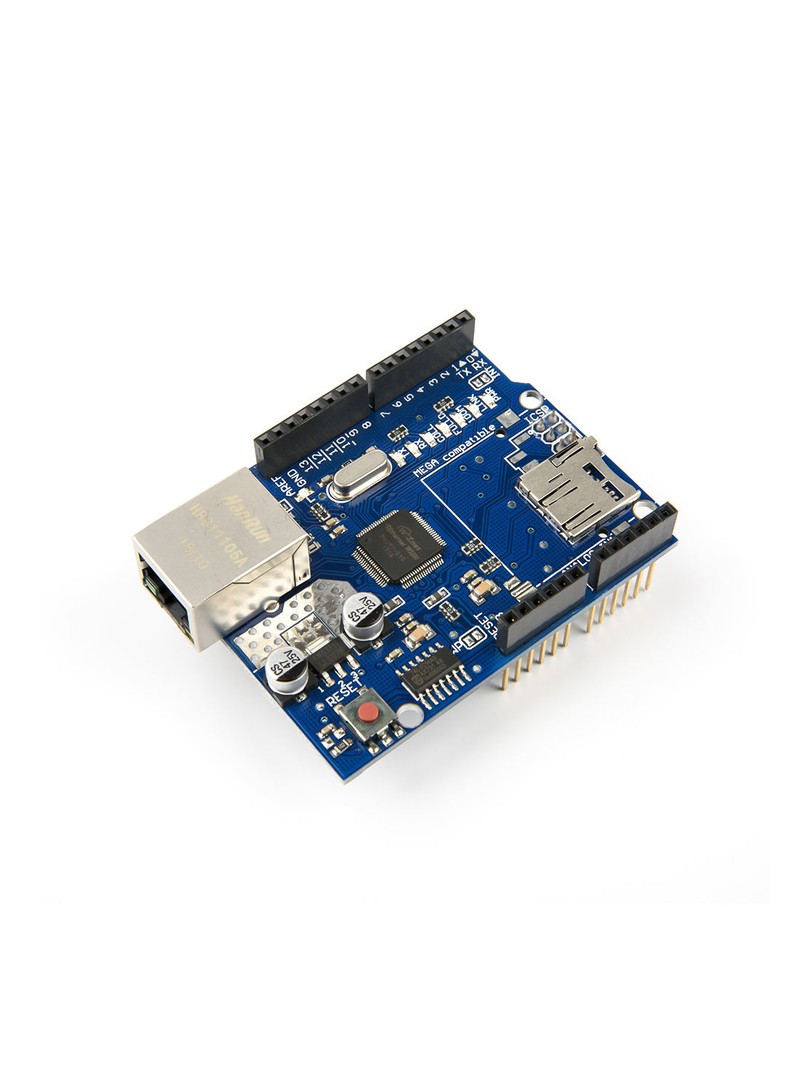

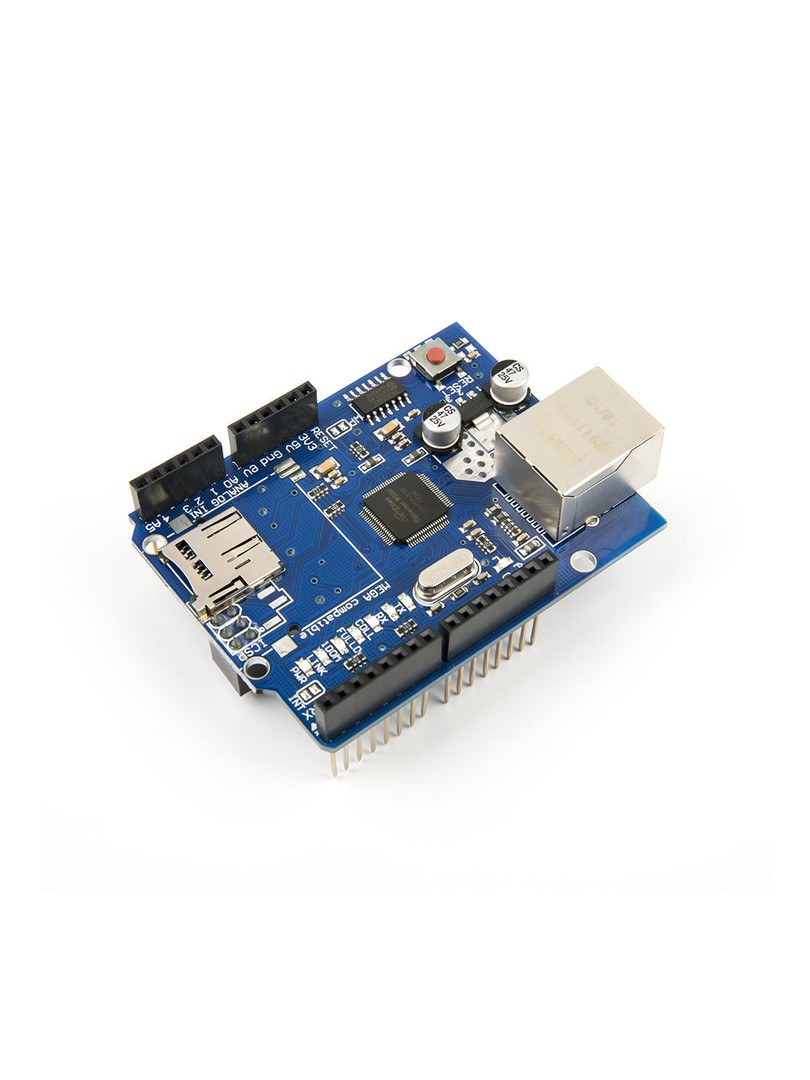

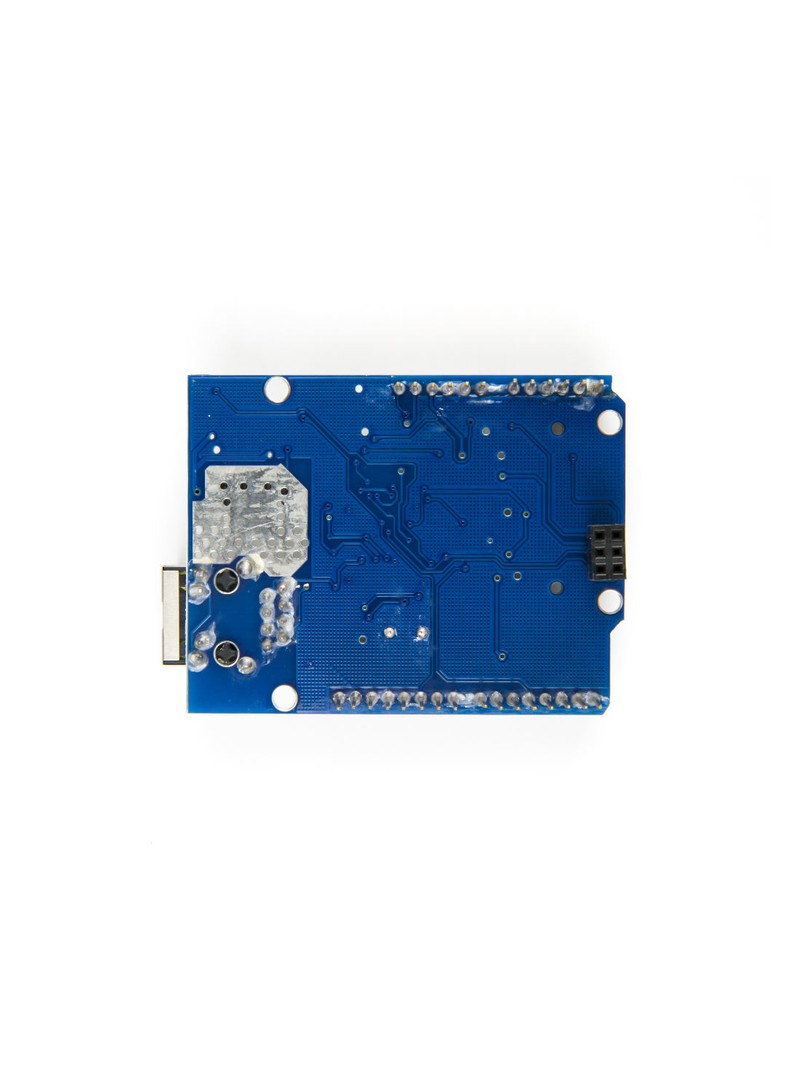

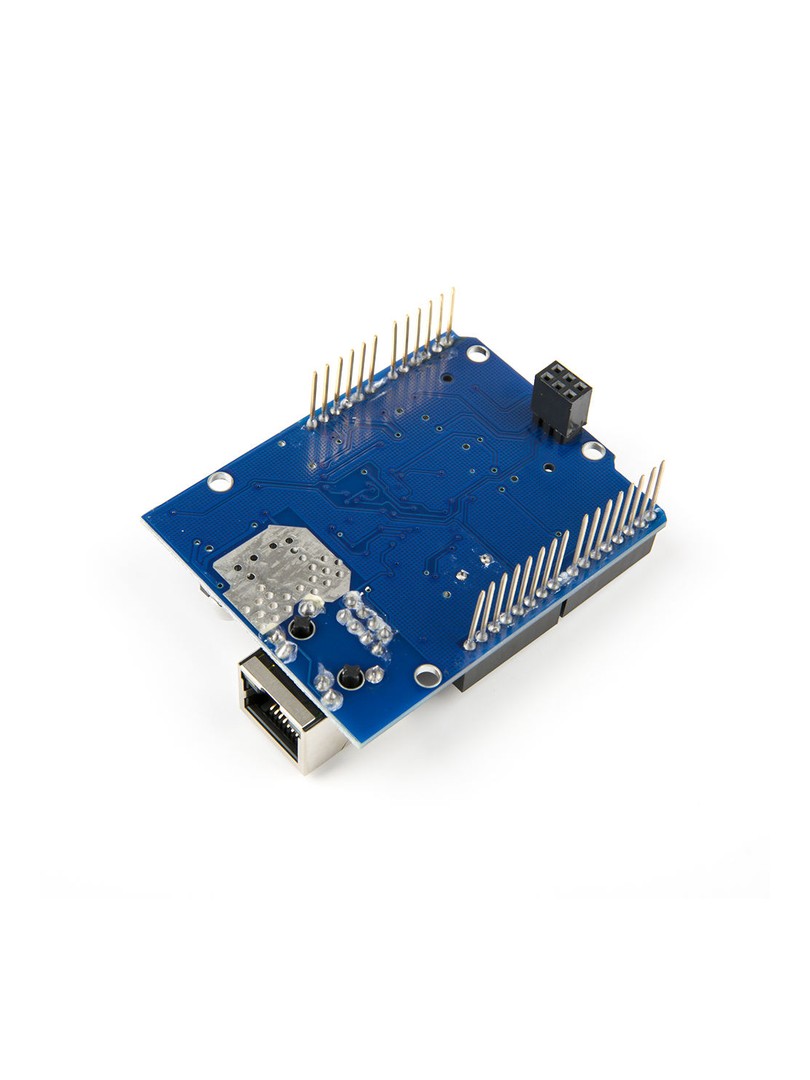

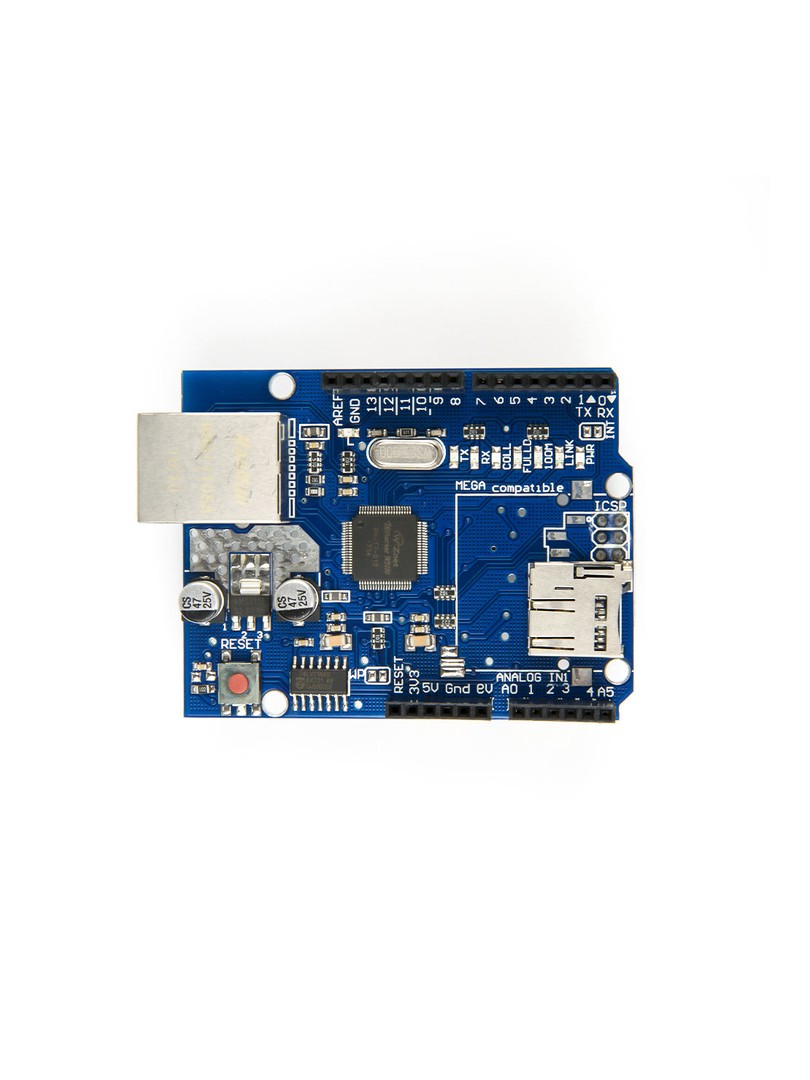

ProRock Ethernet Shield W5100 Development Board Module umożliwia bezpośrednie podłączenie płytek Arduino do sieci przewodowej za pomocą kabla Ethernet. Moduł bazuje na kontrolerze W5100 firmy Wiznet, który zawiera sprzętowy stos TCP/IP obsługujący komunikację sieciową niezależnie od głównego mikrokontrolera. Shield zapewnia zgodność z oficjalną biblioteką Arduino Ethernet i obsługuje zarówno tryb serwera, jak i klienta.

Zintegrowany slot na karty Micro SD pozwala na przechowywanie plików oraz udostępnianie treści internetowych. Rozwiązanie jest przeznaczone dla projektów IoT, systemów rejestracji danych, wbudowanych serwerów WWW oraz aplikacji automatyki domowej i przemysłowej.

Główne cechy

• Sprzętowy stos TCP/IP: układ W5100 przetwarza komunikację sieciową bez obciążania głównego procesora Arduino
• Obsługa wielu połączeń: możliwość jednoczesnego utrzymania maksymalnie czterech gniazd sieciowych
• Tryb serwera i klienta: moduł może działać jako serwer przyjmujący połączenia lub jako klient łączący się z zewnętrznymi zasobami
• Pamięć masowa: slot Micro SD służy do przechowywania i serwowania plików przez sieć
• Kompatybilność z biblioteką Arduino: bezpośrednie wsparcie przez oficjalną bibliotekę Ethernet
• Konstrukcja stackable: shield montuje się bezpośrednio na płytkach Arduino poprzez złącza pinowe

Zasada działania

Kontroler W5100 zawiera wbudowany sprzętowy stos TCP/IP, który przetwarza protokoły sieciowe niezależnie od głównego mikrokontrolera Arduino. Komunikacja między shieldem a płytką Arduino odbywa się przez magistralę SPI. Chip obsługuje jednocześnie maksymalnie cztery gniazda sieciowe, umożliwiając realizację wielu połączeń równolegle. Wewnętrzny bufor zapewnia tymczasowe przechowywanie przychodzących i wychodzących pakietów danych. Slot Micro SD pozwala na zapisywanie logów lub hostowanie treści statycznych, które mogą być udostępniane przez sieć.

Specyfikacja techniczna

• Typ produktu: shield Ethernet dla Arduino
• Układ kontrolera: Wiznet W5100
• Obsługiwane protokoły: TCP / UDP
• Maksymalna liczba gniazd: 4 jednoczesne połączenia
• Rozmiar bufora wewnętrznego: 16 KB
• Prędkość połączenia: 10 / 100 Mb
• Napięcie zasilania: 5 V (dostarczane z płytki Arduino)
• Interfejs komunikacyjny: SPI
• Slot pamięci: Micro SD
• Kompatybilne płytki: Arduino Duemilanove / UNO / Mega 1280 / Mega 2560
• Masa: ok. 30 g

Uwagi

• Do programowania wymagana jest biblioteka Ethernet dla Arduino.
• Należy upewnić się o zgodności mapowania pinów SPI z konkretnym modelem płytki Arduino.
• Karta Micro SD musi być odpowiednio sformatowana przed użyciem funkcji hostowania plików.

Typowe zastosowania

• Projekty IoT z obsługą sieci przewodowej
• Wbudowane serwery WWW na bazie Arduino
• Zdalne systemy rejestracji danych
• Monitoring w automatyce przemysłowej
• Bramki automatyki domowej

Zawartość zestawu

• 1 × ProRock Ethernet Shield W5100 Development Board Module

ProRock Ethernet Shield W5100 stanowi działający rozwiązanie sieciowe z akceleracją sprzętową dla platform Arduino, umożliwiające stałe komunikację TCP/UDP oraz realizację wbudowanych aplikacji internetowych.
