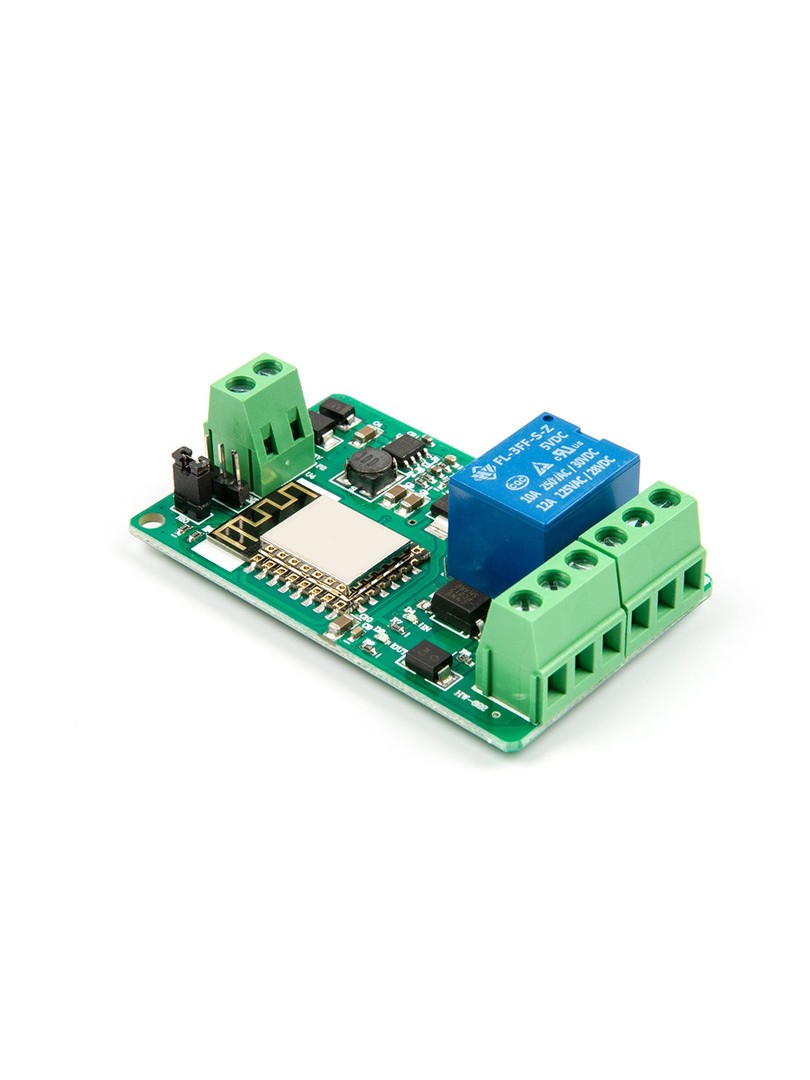

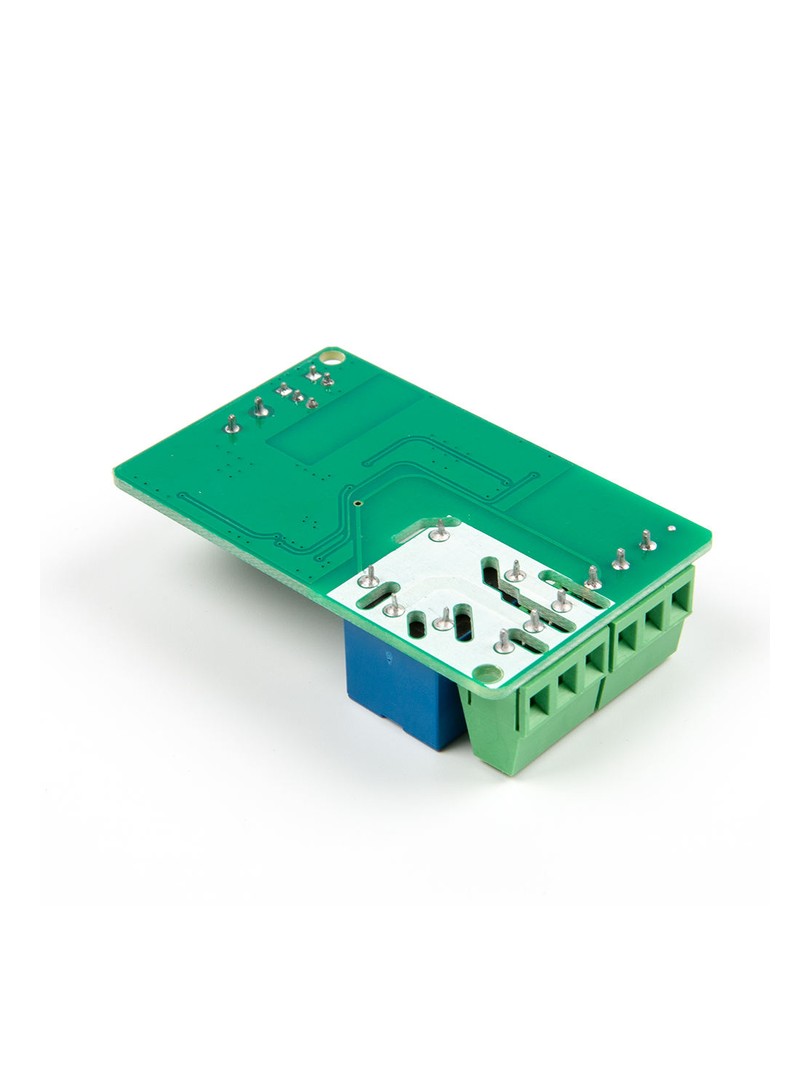

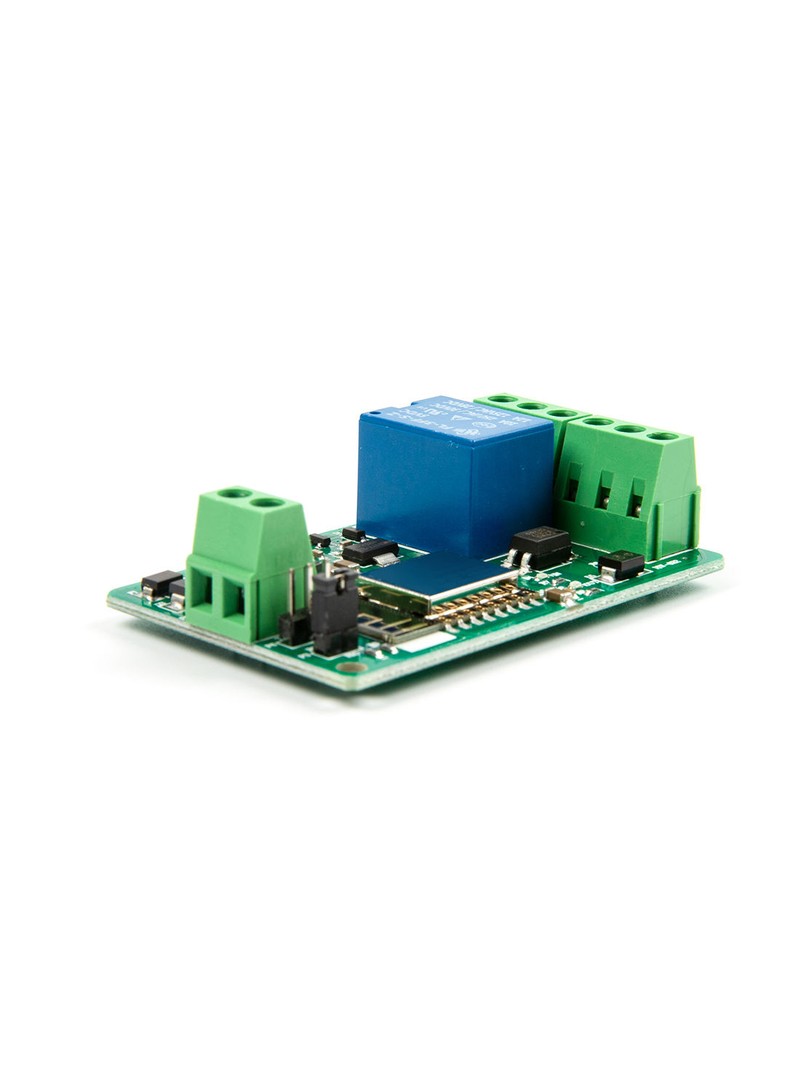

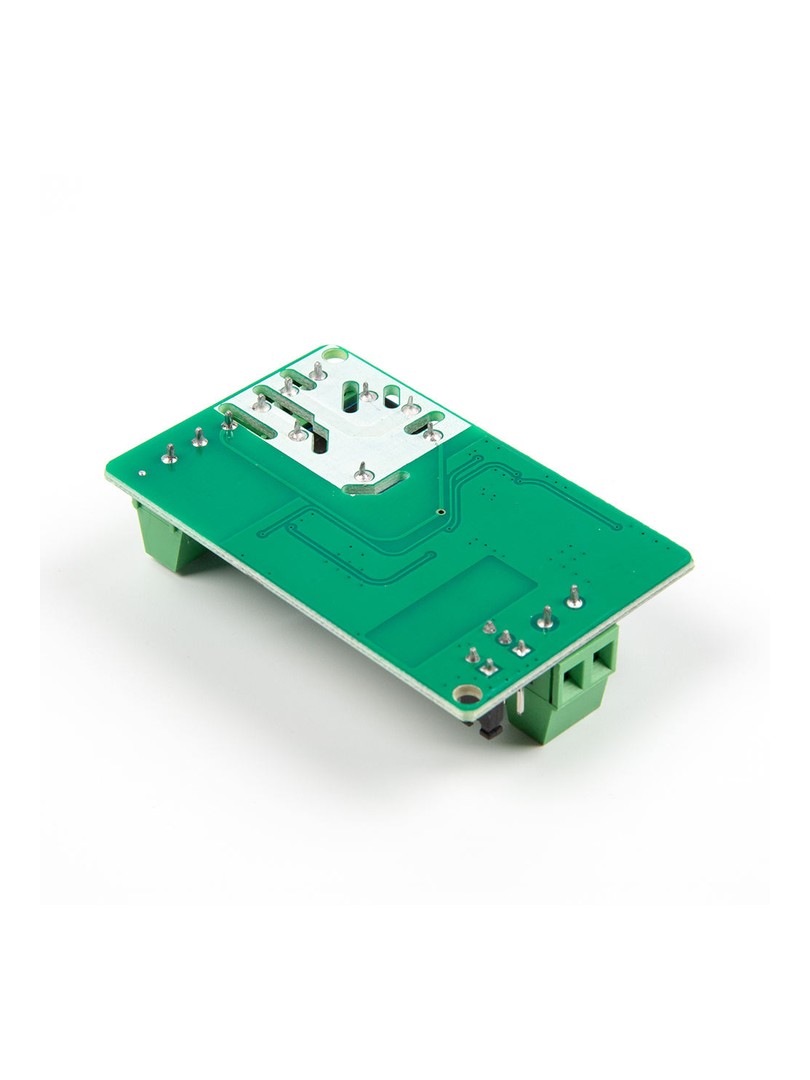

Moduł przekaźnikowy ProRock ESP8266 WiFi stanowi rozwiązanie umożliwiające zdalne sterowanie obciążeniami elektrycznymi poprzez sieć bezprzewodową. Urządzenie wykorzystuje kontroler ESP8266 i przeznaczone jest do zastosowań w systemach automatyki domowej, przemysłowej oraz projektach IoT wymagających sieciowego przełączania zasilania.

Moduł działa jako klient sieciowy i odbiera polecenia za pośrednictwem protokołów TCP oraz HTTP. Wyposażony jest w zabezpieczony stopień wejściowy zasilania, wejście sterujące z izolacją optoelektroniczną oraz diody LED sygnalizujące stan pracy.

Główne cechy

Sterowanie WiFi: bezprzewodowe przełączanie obciążeń poprzez polecenia sieciowe

Protokoły TCP i HTTP: kompatybilność z systemami automatyki opartymi na serwerach

Szerokie pasmo zasilania: elastyczność instalacji w różnych konfiguracjach napięciowych

Izolacja optoelektroniczna wejścia: zwiększona odporność na zakłócenia sygnału sterującego

Zabezpieczenie wejścia zasilania: ochrona przed przepięciami i skokami napięcia

Diody LED statusu: oddzielne wskaźniki stanu wejścia oraz wyjścia przekaźnikowego

Przekaźnik SPDT: zaciski COM/NO/NC umożliwiające elastyczne konfiguracje przełączania

Zasada działania

Moduł nawiązuje połączenie z siecią bezprzewodową w paśmie 2.4 GHz. Po ustanowieniu komunikacji odbiera polecenia sterujące przesyłane w trybie klienta TCP lub poprzez żądania HTTP. Na podstawie odebranych instrukcji układ przełącza styki przekaźnika pomiędzy pozycjami normalnie otwartą i normalnie zamkniętą, kontrolując tym samym podłączone obciążenie.

Specyfikacja techniczna

Typ produktu: moduł przekaźnikowy WiFi

Kontroler główny: ESP8266

Pasmo radiowe: 2.4 GHz ISM

Moc wyjściowa RF: do ~+20 dBm (zależna od modułu)

Napięcie wejściowe: DC 7–30 V

Ochrona przepięciowa: ~33 V (zabezpieczenie TVS)

Obciążalność przekaźnika: 10 A (obciążenie rezystancyjne), do 250 V AC

Styki przekaźnika: 1 × NO, 1 × NC (SPDT)

Wskaźniki: dioda LED wejścia, dioda LED wyjścia przekaźnikowego

Metody sterowania: klient TCP, HTTP

Wymiary: 65 × 40 × 18 mm

Kolor płytki PCB: zielony

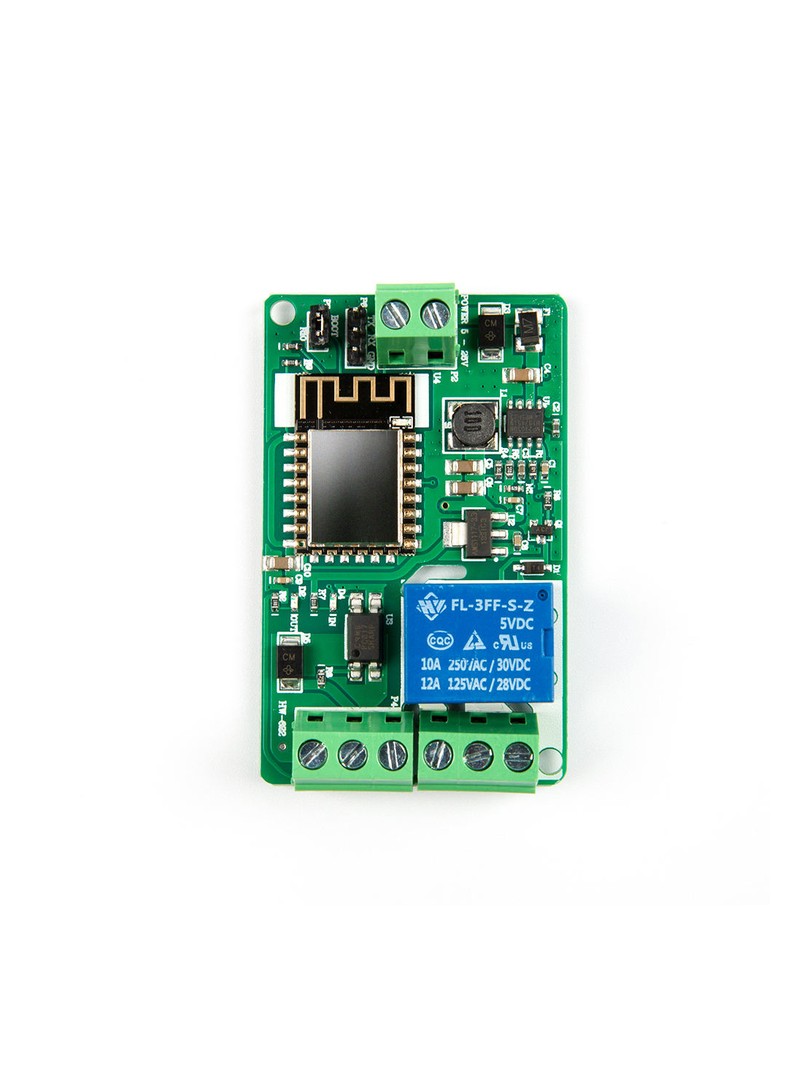

Wyprowadzenia (Pinout)

Zasilanie: VCC, GND

Wejście sterujące: zaciski wejścia optoelektronicznego

Zaciski przekaźnika: COM, NO, NC

Typowe zastosowania

Zdalne przełączanie urządzeń w inteligentnym domu

Sieciowe zarządzanie zasilaniem

Sterowanie w automatyce przemysłowej

Projekty IoT wykorzystujące przekaźniki

Zawartość zestawu

1 × Moduł przekaźnikowy WiFi ProRock ESP8266

Produkt przeznaczony do integracji sterowania przekaźnikowego opartego na WiFi w systemach automatyki i kontroli.

ProRock ESP8266 WiFi Relay Module DC 7-30V SPDT

Moduł przekaźnikowy WiFi ProRock ESP8266 DC 7–30V z izolacją optyczną SPDT

ESP8266 | WiFi 2.4 GHz | DC 7–30 V | 10 A 250 V AC | SPDT NO/NC | TCP/HTTP
