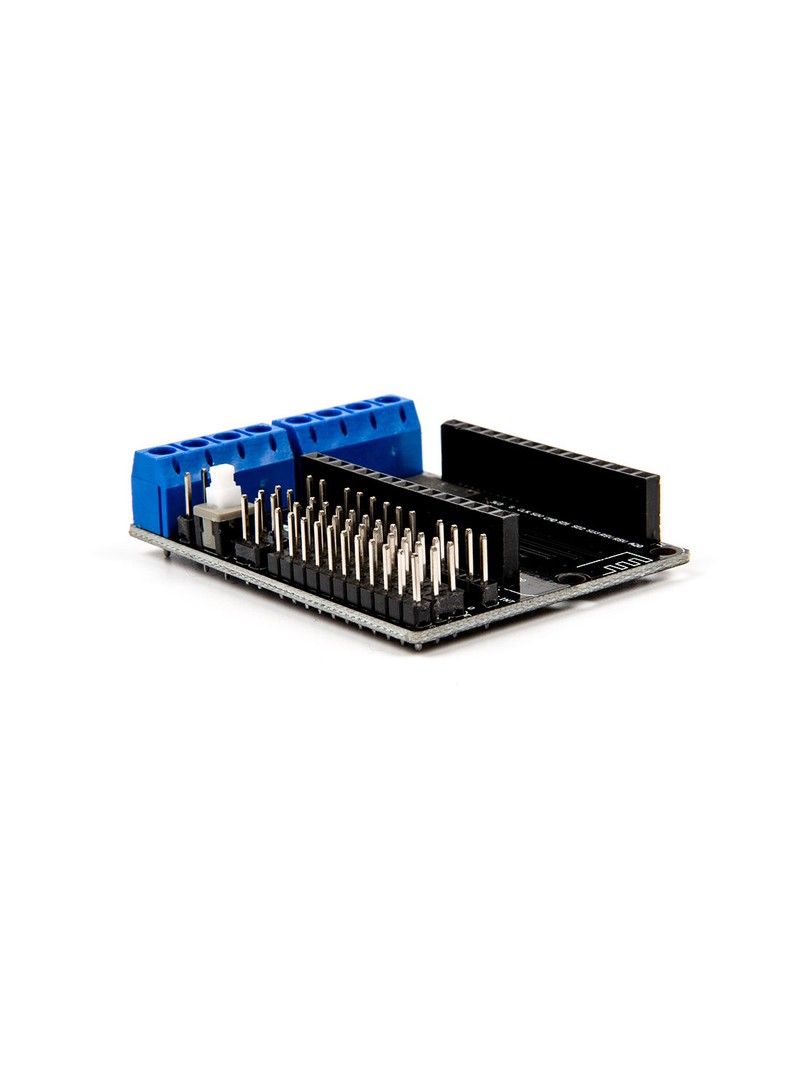

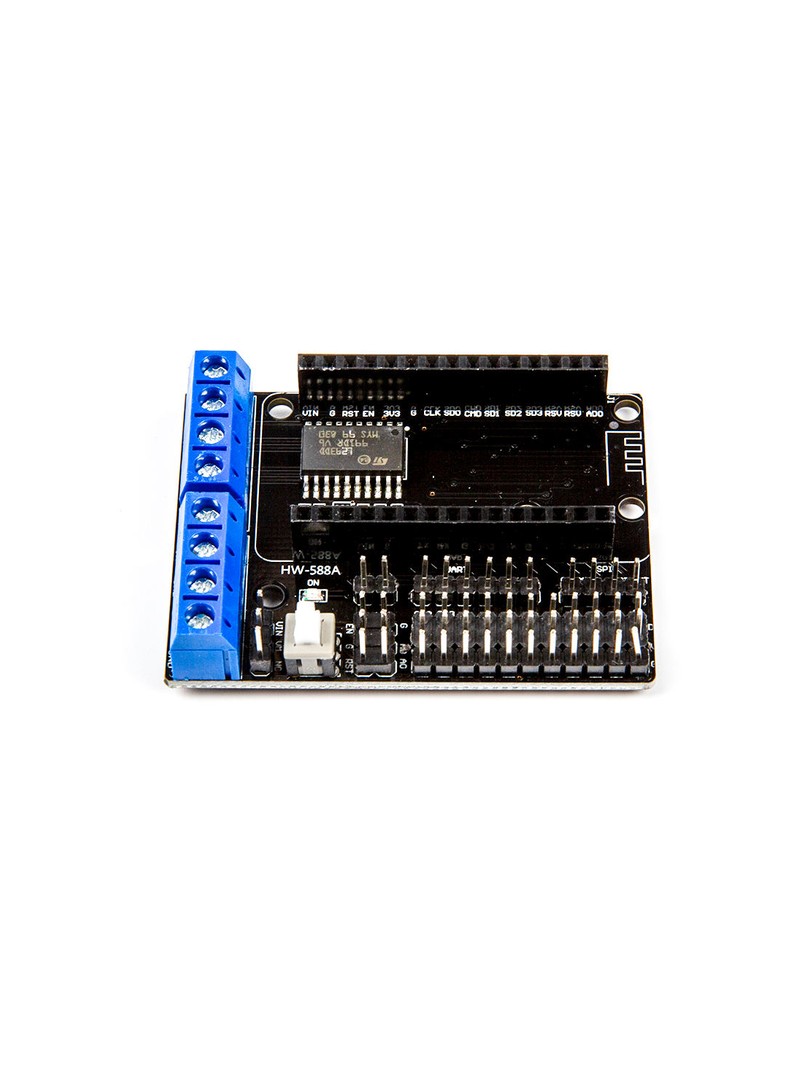

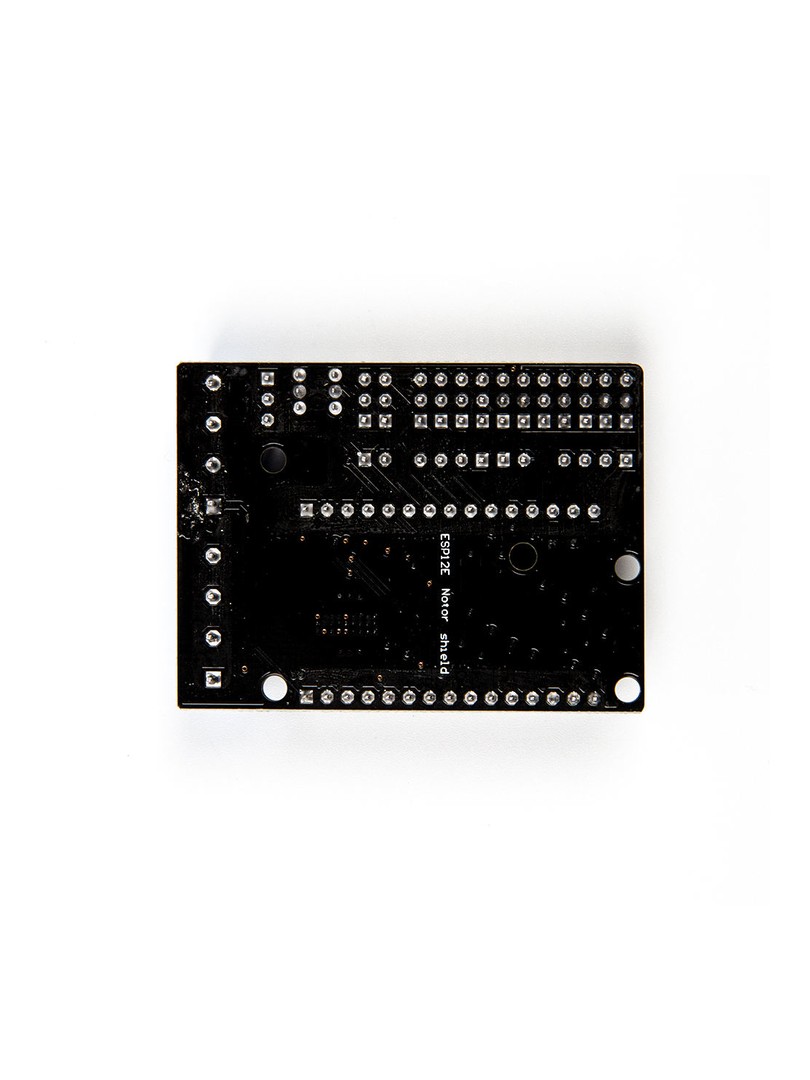

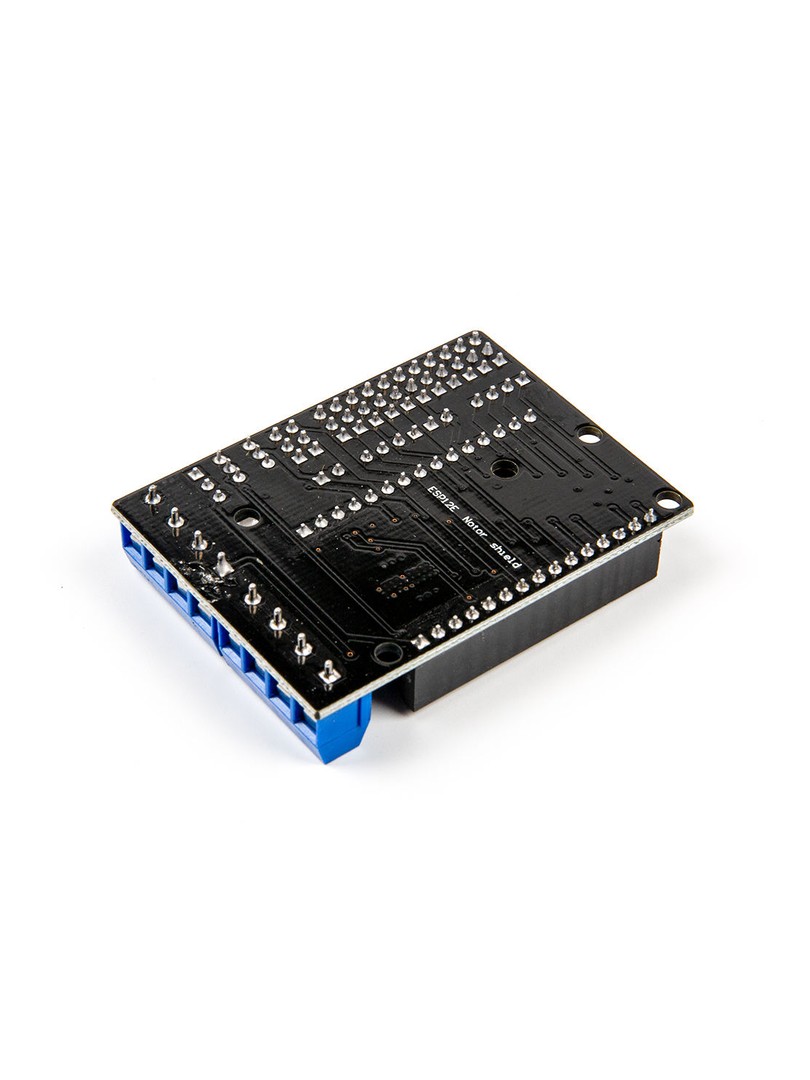

Moduł rozszerzeń ProRock L293D dla ESP8266 NodeMCU ESP-12E jest kompaktowym sterownikiem silników wyposażonym w podwójny mostek H umożliwiający sterowanie dwoma niezależnymi silnikami prądu stałego. Shield został zaprojektowany do montażu na płytkach developerskich NodeMCU i oferuje oddzielne zasilanie obwodu sterującego oraz obwodu mocy silników, a także tryb jednoźródłowego zasilania aktywowany zworką.

Moduł przeznaczony jest do budowy inteligentnych pojazdów sterowanych przez WiFi, małych robotów mobilnych oraz projektów zdalnego sterowania silnikami z wykorzystaniem możliwości bezprzewodowych ESP8266.

Główne cechy

Format shield dla NodeMCU: zaprojektowany do bezpośredniego montażu na płytkach developerskich ESP-12E

Podwójny mostek H: umożliwia sterowanie dwoma niezależnymi kanałami silników prądu stałego

Rozdzielone szyny zasilania: VM dostarcza zasilanie dla silników, VIN dla układu sterującego

Opcja jednego źródła zasilania: zworka łączy VM i VIN pozwalając zasilać cały układ z jednego źródła

Przełącznik zasilania: wbudowany wyłącznik zasilania na płytce

Mapowanie pinów GPIO: dedykowane wyprowadzenia NodeMCU przypisane do kanałów sterowania silników

Zasada działania

Sterownik wykorzystuje podwójny mostek H do przełączania biegunowości napięcia na zaciskach silników, co umożliwia kontrolę kierunku obrotu. Separacja zasilania pozwala na niezależne dostarczanie napięcia dla obwodu mocy silników poprzez VM oraz dla logiki sterującej poprzez VIN. W trybie jednoźródłowym zworka zwiera obie szyny, umożliwiając zasilanie całego układu z jednego źródła w zakresie napięcia wspólnego dla obu obwodów. Wyjścia GPIO mikrokontrolera ESP8266 sterują wejściami kontrolnymi poszczególnych kanałów mostka.

Specyfikacja techniczna

Typ produktu: moduł rozszerzeń sterownika silników dla ESP8266

Typ sterownika: podwójny mostek H dużej mocy

Liczba kanałów silników: 2

Zasilanie silników (VM): DC 4,5–36 V

Zasilanie sterownika (VIN): DC 4,5–9 V

Maksymalne VIN: DC 10 V

Zasilanie jednoźródłowe (zworka VM-VIN): DC 4,5–9 V

Prąd logiki (Vi = L): 60 mA

Prąd logiki (Vi = H): 22 mA

Prąd wyjściowy (Io): 1,2 A

Maksymalna moc rozpraszana: 4 W

Poziom wysoki wejścia: 2,3 V do VIN

Poziom niski wejścia: -0,3 V do 1,5 V

Temperatura pracy: -25°C do +125°C

Wymiary płytki: 60 × 43 mm

Materiał: PCB

Kolor: czarny + niebieski

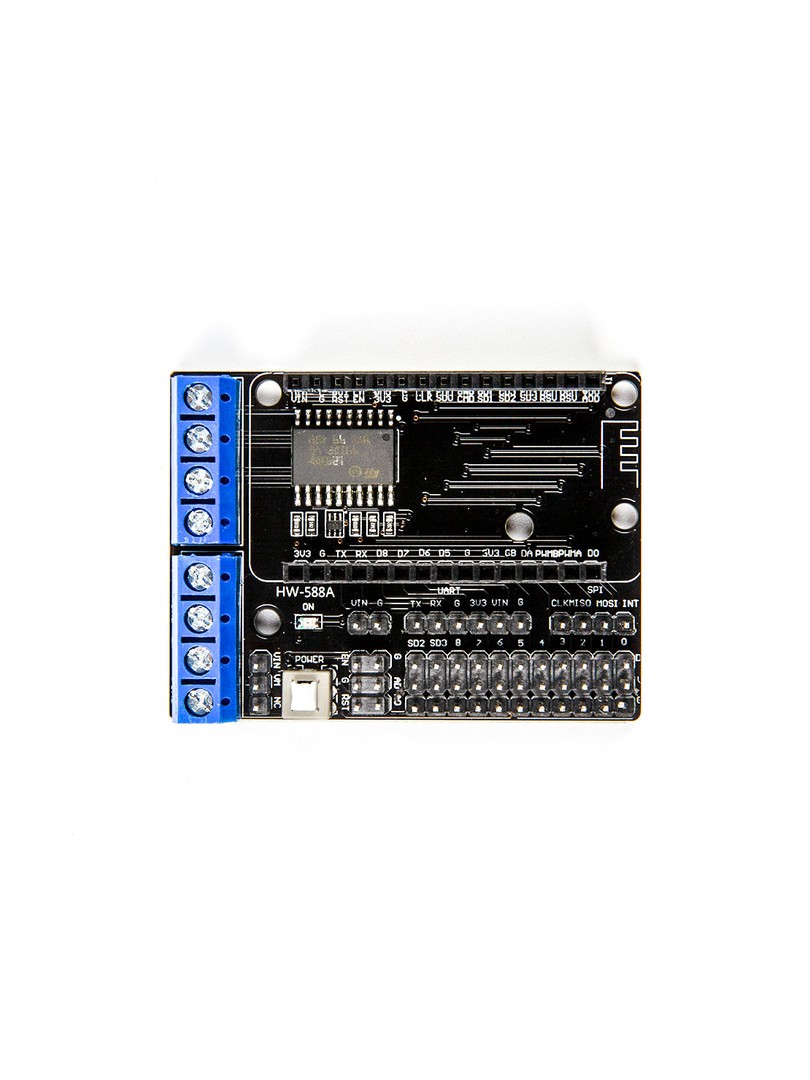

Wyprowadzenia (Pinout)

D1, D3: piny sterujące silnika A

D2, D4: piny sterujące silnika B

VM: wejście zasilania silników

VIN: wejście zasilania sterownika

Zworka (Jumper): zwiera VM i VIN dla trybu jednoźródłowego

Uwagi

Podczas instalacji na płytce developerskiej ESP-12E należy zwrócić uwagę na zgodność kierunku anteny ESP8266 z obszarem anteny shield.

W trybie jednoźródłowego zasilania należy zewrzeć zworką VM i VIN oraz użyć źródła zasilania mieszczącego się w zakresie określonym dla tego trybu.

Dla lepszej stałe pracy silników zaleca się stosowanie oddzielnego zasilania dla silników (VM) i sterownika (VIN) tam, gdzie jest to możliwe.

Należy upewnić się, że prąd pobierany przez silniki oraz obciążenie termiczne mieszczą się w granicach znamionowej mocy rozpraszania układu.

Typowe zastosowania

Sterowanie inteligentnymi pojazdami przez WiFi z użyciem ESP8266

Projekty zdalnie sterowanych napędów silników prądu stałego

Budowa robotów mobilnych z NodeMCU

Edukacyjne eksperymenty ze sterowaniem silników przez IoT

Prototypy automatyki z bezprzewodowym sterowaniem

Zawartość zestawu

1 × Moduł rozszerzeń ProRock L293D Motor Driver dla NodeMCU ESP-12E

ProRock L293D Motor Driver Shield dla ESP8266 NodeMCU zapewnia prosty sposób na dodanie funkcji sterowania dwoma silnikami prądu stałego do projektów WiFi opartych na platformie NodeMCU.
