ProRock ESP32S Dual-Core WiFi Bluetooth Ethernet 16MB Flash 150 Mbps

ProRock ESP32S – Moduł WiFi Bluetooth Dual-Core z Ethernet i 16MB Flash

ESP-3212 | Dwurdzeniowy procesor 32-bit LX6 | WiFi 802.11 b/g/n 150 Mbps | Bluetooth | 16 MB Flash | 520 KB SRAM | 80–240 MHz | Antena PCB

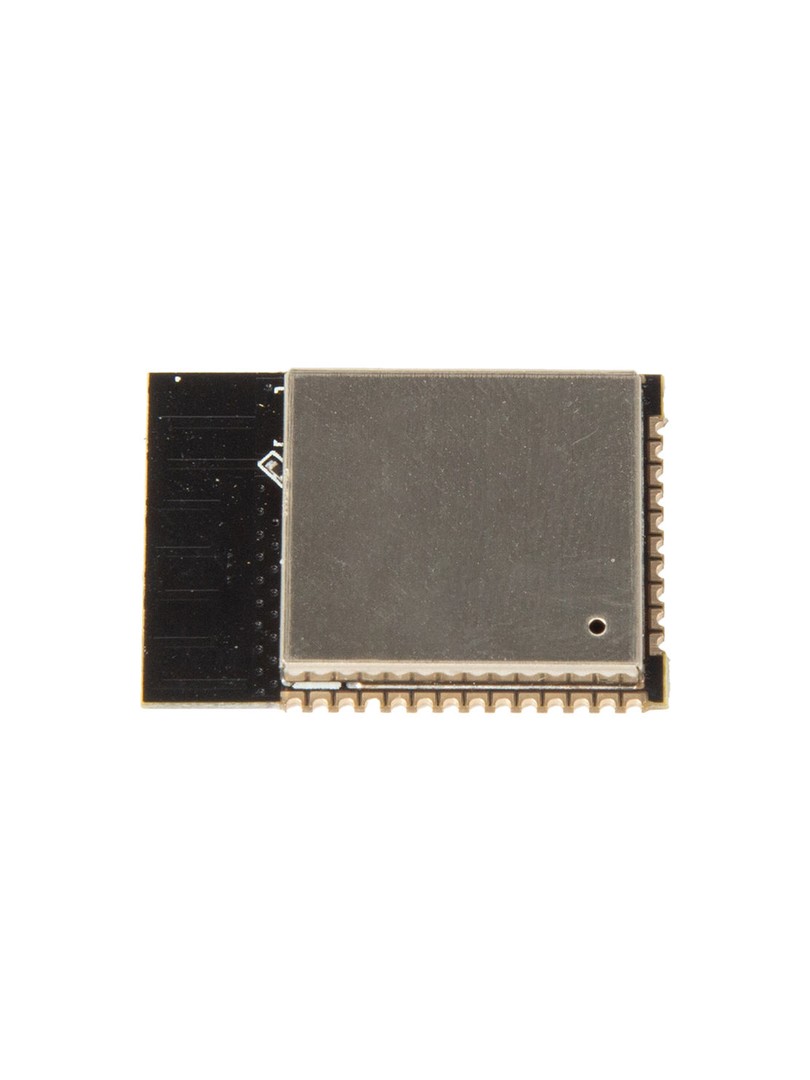

Moduł ProRock ESP32S to zaawansowana platforma mikrokontrolerowa oparta na procesorze ESP32, łącząca łączność WiFi i Bluetooth w kompaktowej obudowie. Wyposażony w dwurdzeniowy procesor oraz zintegrowaną pamięć Flash, moduł stanowi podstawę dla rozbudowanych systemów IoT, automatyki przemysłowej oraz projektów sterowania wbudowanego.

Architektura modułu umożliwia równoczesną obsługę wielu trybów komunikacji bezprzewodowej przy zachowaniu niskiego poboru mocy. Wbudowany układ USB-TTL oraz funkcja automatycznego przełączania do trybu programowania ułatwiają proces programowania i uruchamiania aplikacji.

Główne cechy

• Dwurdzeniowy procesor: architektura 32-bitowa zapewnia możliwość równoległego wykonywania zadań w aplikacjach czasu rzeczywistego
• Zintegrowana łączność bezprzewodowa: moduł obsługuje jednocześnie WiFi i Bluetooth bez dodatkowych układów zewnętrznych
• Wielotrybowa praca WiFi: obsługa trybów Access Point, Station oraz jednoczesnego działania obydwu trybów
• Wsparcie FreeRTOS i LWIP: natywna obsługa systemu operacyjnego czasu rzeczywistego oraz stosu sieciowego dla rozbudowanych aplikacji
• Automatyczne programowanie: funkcja automatycznego przełączania do trybu pobierania oprogramowania eliminuje konieczność ręcznej zmiany trybu pracy
• Wbudowany mostek USB-TTL: stałe komunikacja szeregowa bez potrzeby stosowania zewnętrznych konwerterów
• Antena zintegrowana: wbudowana antena PCB eliminuje potrzebę stosowania zewnętrznych elementów antenowych

Zasada działania

Moduł wykorzystuje dwurdzeniowy procesor do równoległego wykonywania kodu użytkownika oraz obsługi stosu sieciowego. Zintegrowany podsystem bezprzewodowy zarządza komunikacją WiFi i Bluetooth niezależnie od głównego rdzenia procesora. Programowanie oraz komunikacja szeregowa odbywają się za pośrednictwem wbudowanego mostka USB-TTL, który automatycznie przełącza moduł w tryb pobierania oprogramowania podczas inicjalizacji transmisji.

Specyfikacja techniczna

• Typ produktu: moduł MCU z WiFi i Bluetooth
• Model: ESP-3212 / ESP-32S / ESP32S
• Procesor: dwurdzeniowy 32-bit LX6
• Częstotliwość taktowania: 80–240 MHz (regulowana)
• Pamięć Flash: 16 MB
• Zintegrowana pamięć SPI Flash (wariant WROOM): 4 MB
• ROM: 448 KB
• SRAM: 520 KB
• Pamięć RTC Fast: 8 KB
• Pamięć RTC Slow: 8 KB (dostępna w trybie głębokiego uśpienia)
• eFuse: 1 Kbit (256 bitów systemowych + 768 bitów użytkownika)
• Standard bezprzewodowy: 802.11 b/g/n
• Maksymalna prędkość transmisji: 150 Mbps
• Napięcie zasilania: 2.2–3.6 V
• Temperatura pracy: −40 °C do +125 °C
• Typ anteny: antena PCB na płytce
• Wymiary modułu: 5 × 3.7 × 1.2 cm
• Masa: 13 g

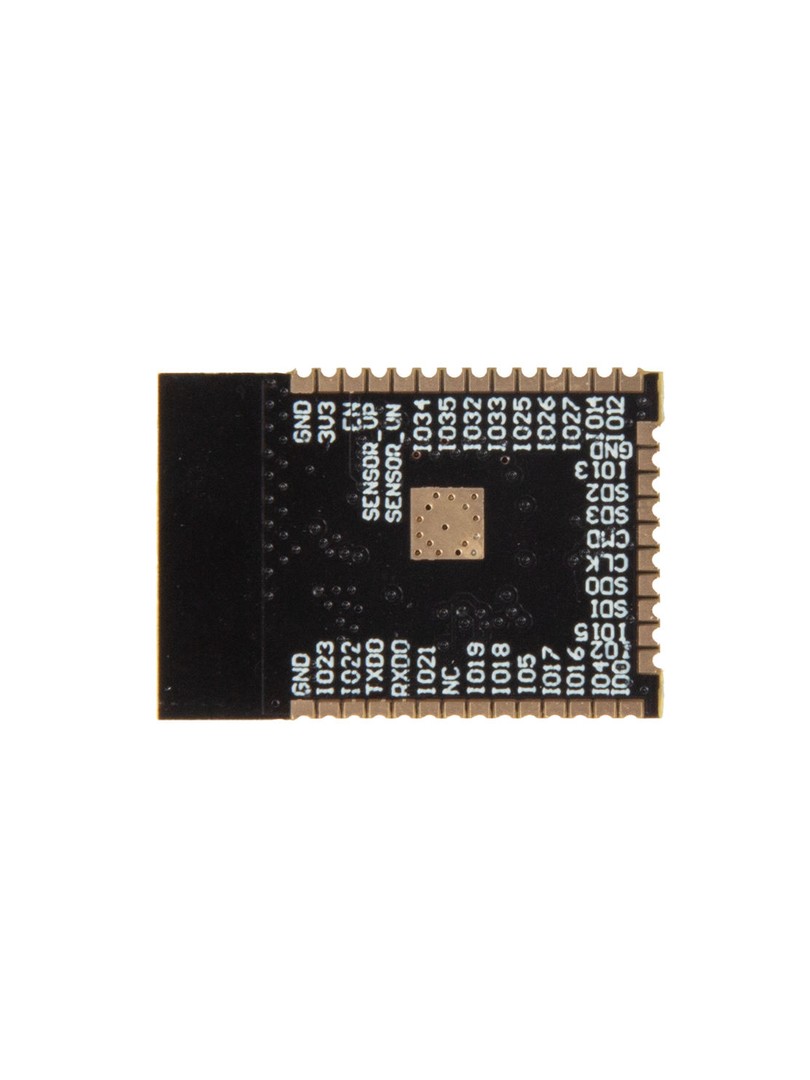

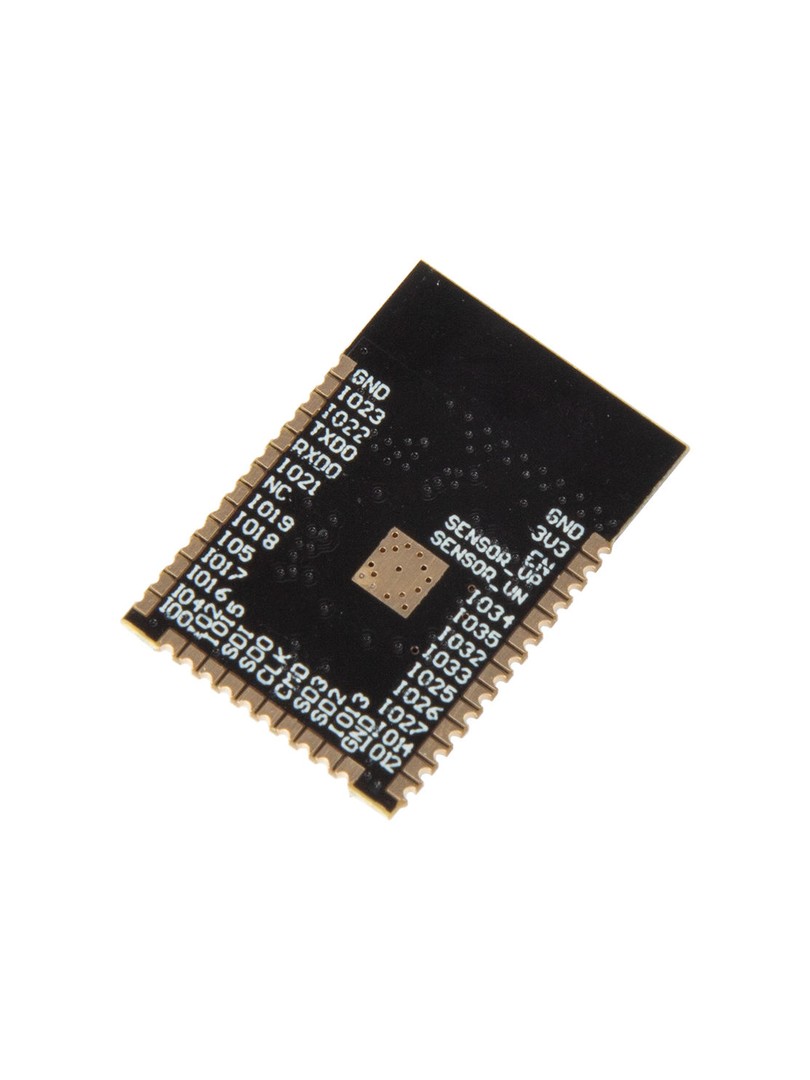

Wyprowadzenia (Pinout)

• 3V3: wejście zasilania
• GND: masa
• TX / RX: komunikacja UART
• GPIO: programowalne linie wejścia/wyjścia

Uwagi

• Należy stosować stałe zasilanie w zakresie napięć określonym w specyfikacji.
• Zasilacz musi zapewnić wystarczającą sprawny prądową podczas szczytowego obciążenia podczas transmisji WiFi.
• Obszar anteny należy chronić przed metalowymi elementami konstrukcyjnymi w celu zapewnienia optymalnej jakości sygnału bezprzewodowego.

Typowe zastosowania

• Urządzenia IoT i systemy inteligentnego domu
• Monitoring przemysłowy i automatyka
• Bezprzewodowe sieci czujników
• Systemy wbudowane z obsługą Bluetooth

Zawartość zestawu

• 1 × Moduł ProRock ESP32S WiFi Bluetooth

Moduł ProRock ESP32S łączy sprawny dwurdzeniowego przetwarzania z elastycznością komunikacji bezprzewodowej, stanowiąc zestaw komponentów dla nowoczesnych aplikacji połączonych z siecią.
