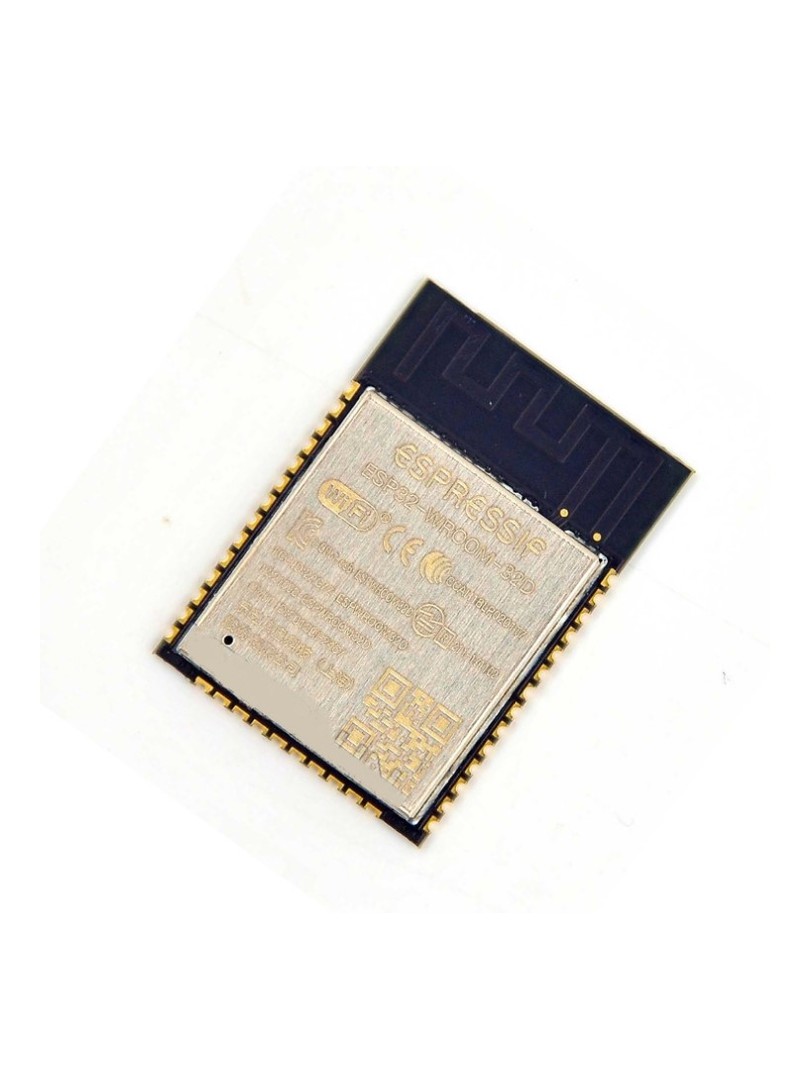

Moduł ProRock ESP32-WROOM-32D 16M to rozbudowane rozwiązanie mikrokontrolerowe łączące dwurdzeniowy procesor Xtensa LX6, rozszerzoną pamięć Flash oraz zintegrowaną łączność bezprzewodową WiFi i Bluetooth. Przeznaczony zarówno do niskoenergetycznych sieci sensorycznych, jak i rozbudowanych aplikacji multimedialnych w systemach IoT i wbudowanych.

Moduł dostarcza zestaw interfejsów peryferyjnych, rozbudowane funkcje zarządzania energią oraz wbudowane czujniki w kompaktowej obudowie montażowej PCB, umożliwiając realizację projektów wymagających jednoczesnej obsługi komunikacji bezprzewodowej i przetwarzania danych.

Główne cechy

Dwurdzeniowy procesor: dwa niezależnie sterowane rdzenie Xtensa LX6 umożliwiają równoległe przetwarzanie zadań aplikacyjnych i sieciowych

Rozszerzona pamięć Flash: umożliwia przechowywanie rozbudowanego oprogramowania oraz dużych zbiorów danych

Zintegrowana łączność bezprzewodowa: obsługa WiFi i Bluetooth w jednym module eliminuje potrzebę dodatkowych układów radiowych

Rozbudowany stos sieciowy: wbudowana obsługa protokołów IPv4, IPv6, SSL, TCP, UDP, HTTP, FTP i MQTT

Obejmujący interfejsy peryferyjne: dostęp do SDIO, SPI, UART, I2C, I2S, PWM i transmisji podczerwieni

Wbudowane czujniki: czujnik Halla, czujnik temperatury i interfejs dotykowy pojemnościowy zintegrowane w układzie

Zasada działania

Moduł opiera się na systemie SoC z dwurdzeniowym procesorem wykonującym kod aplikacji oraz obsługującym stosy protokołów sieciowych. Zintegrowany układ radiowy zarządza komunikacją WiFi i Bluetooth poprzez wspólny interfejs RF. Tryby pracy WiFi obejmują stację (Station), punkt dostępowy (SoftAP), tryb kombinowany oraz połączenia typu peer-to-peer, umożliwiając elastyczną konfigurację topologii sieci.

Specyfikacja techniczna

Typ produktu: moduł mikrokontrolera WiFi + Bluetooth

Model: ESP32-WROOM-32D

Układ rdzeniowy: ESP32-D0WD

Procesor: dwa niskoenergetyczne mikroprocesory Xtensa 32-bit LX6

Częstotliwość taktowania: 80–240 MHz

Pamięć Flash: 16 MB (128 Mbit)

Pamięć eFuse: 1 Kbit (256 bitów MAC)

Standard bezprzewodowy: 802.11 b/g/n/d/e/i/k/r

Maksymalna przepływność WiFi: do 150 Mbps

Wersja Bluetooth: v4.2 BR/EDR + BLE

Tryby pracy WiFi: Station / SoftAP / SoftAP+Station / P2P

Napięcie zasilania: 2,2–3,6 V

Średni prąd roboczy: 80 mA

Temperatura pracy: −40 °C do +85 °C

Częstotliwość kwarcu: 40 MHz

Typ anteny: antena PCB na płytce

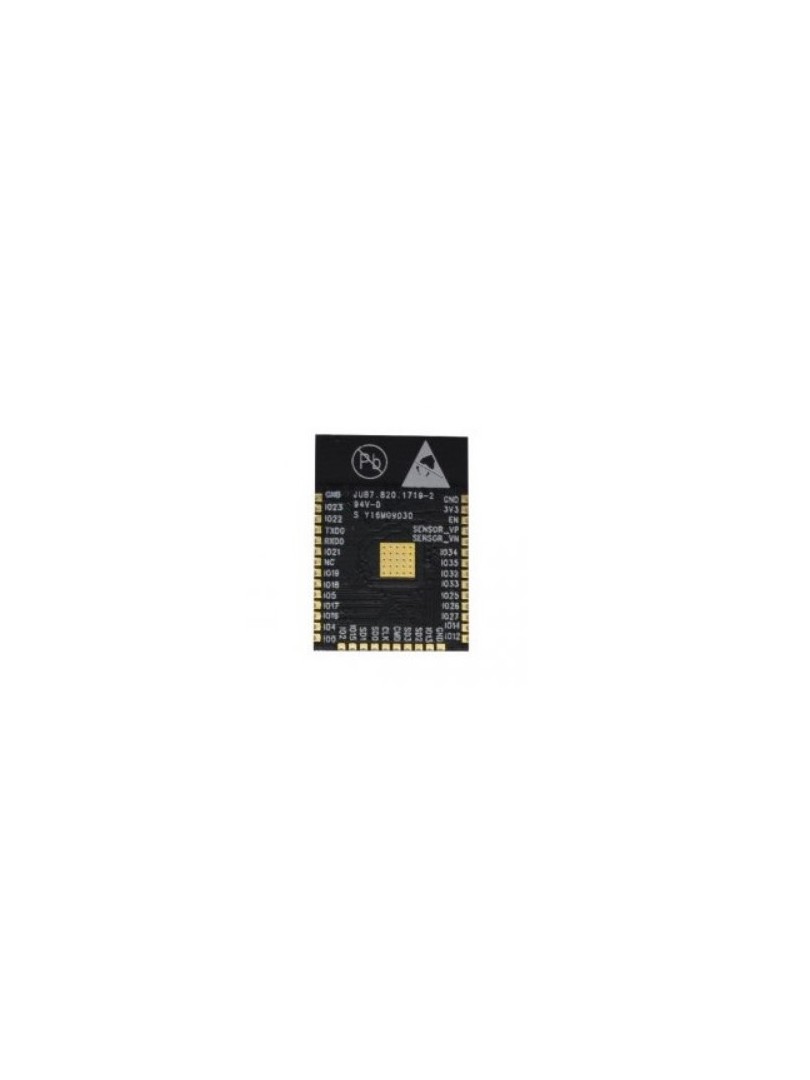

Wyprowadzenia (Pinout)

3V3: wejście zasilania

GND: masa

TX / RX: interfejs UART

GPIO: programowalne piny wejścia/wyjścia

ADC / DAC / I2C / SPI / I2S / PWM: interfejsy peryferyjne

Uwagi

Należy stosować stałe zasilanie o napięciu 3,3 V w określonym zakresie.

Wymagane jest zapewnienie wystarczającej sprawny prądowej podczas szczytów transmisji WiFi.

Obszar anteny należy chronić przed metalowymi obiektami w celu zapewnienia optymalnej sprawny radiowej.

Typowe zastosowania

Sieci sensoryczne IoT i systemy monitoringu bezprzewodowego

Urządzenia inteligentnego domu i automatyki

Systemy strumieniowania audio i multimedialne

Automatyka przemysłowa i systemy sterowania

Zawartość zestawu

1 × Moduł ProRock ESP32-WROOM-32D 16M 128Mbit Flash WiFi Bluetooth

Moduł ProRock ESP32-WROOM-32D 16M 128Mbit dostarcza rozszerzoną pojemność pamięci, dwurdzeniowe przetwarzanie wysokiej sprawny oraz pełną łączność bezprzewodową dla nowoczesnych projektów embedded i IoT.
