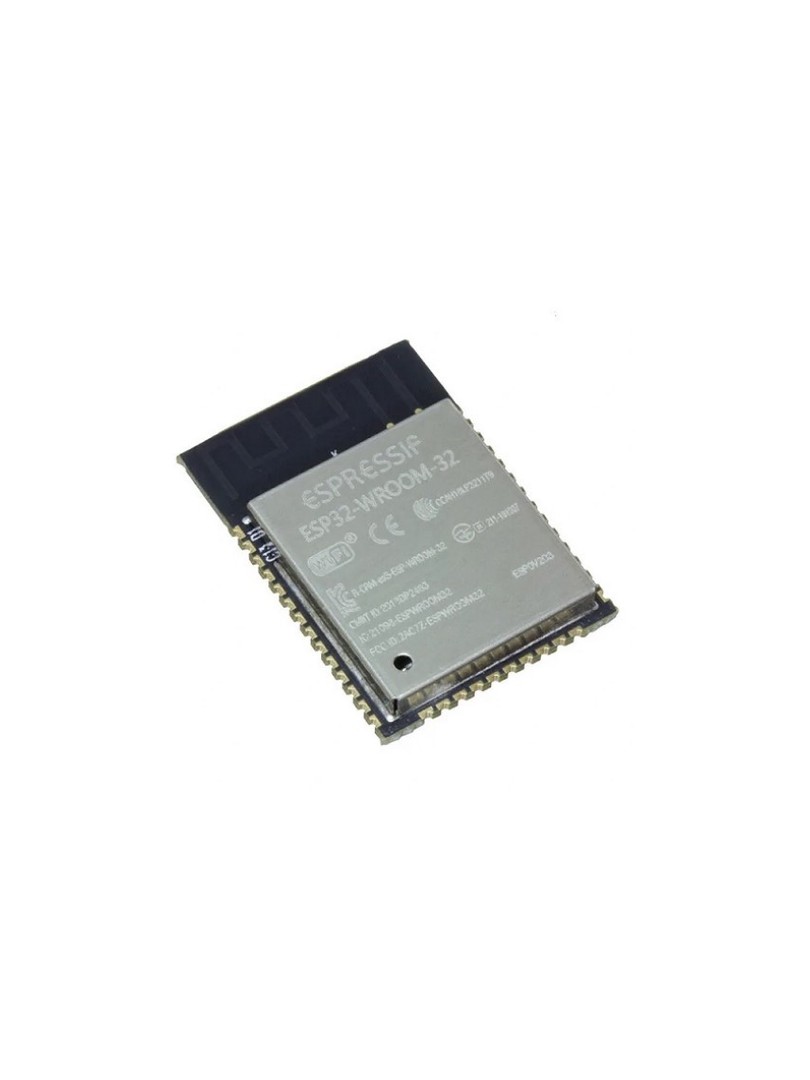

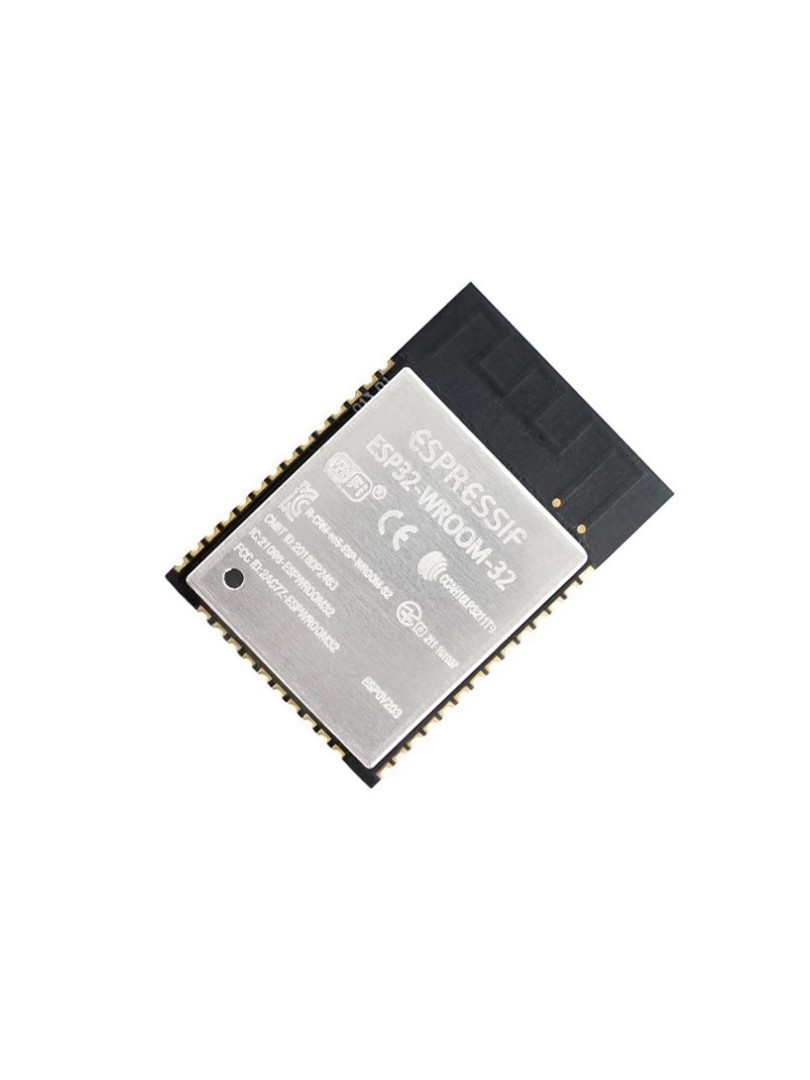

ProRock ESP32-WROOM-32 Moduł WiFi Bluetooth 8MB Flash Dual-Core Xtensa LX6
ESP32-D0WD | 8 MB Flash | WiFi 802.11 b/g/n | Bluetooth 4.2 BR/EDR + BLE | 2,4 GHz | 3,0–3,6 V | Antena PCB
Moduł ProRock ESP32-WROOM-32 8M to rozbudowane rozwiązanie mikrokontrolerowe wykorzystujące układ ESP32-D0WD firmy Espressif. Łączy dwurdzeniowy procesor Xtensa LX6 z wbudowaną łącznością bezprzewodową WiFi i Bluetooth, oferując rozszerzoną pamięć Flash oraz obejmujący interfejsy peryferyjne. Przeznaczony dla zastosowań wymagających jednoczesnej obsługi protokołów bezprzewodowych i przetwarzania danych w aplikacjach IoT, automatyki domowej oraz systemów monitoringu przemysłowego.
Moduł wyposażono w antenę PCB, interfejsy UART, SPI, I2C, I2S oraz wbudowany czujnik Halla do detekcji pola magnetycznego. Rozbudowany system zarządzania energią optymalizuje pobór prądu w zastosowaniach mobilnych i urządzeniach zasilanych bateryjnie.
Główne cechy
- Dwurdzeniowy procesor Xtensa LX6: umożliwia niezależne zarządzanie zadaniami na obu rdzeniach dla elastycznej organizacji pracy systemu
- Rozszerzona pamięć Flash: zwiększona pojemność przeznaczona na oprogramowanie firmware oraz przechowywanie danych aplikacyjnych
- Zintegrowana łączność bezprzewodowa: obsługa WiFi według standardu 802.11 b/g/n oraz Bluetooth w trybach BR/EDR i BLE
- Obejmujący interfejsy peryferyjne: dostęp do SDIO, SPI, UART, I2C, I2S, PWM oraz interfejsu podczerwieni
- Wbudowany czujnik Halla: wewnętrzny układ detekcji pola magnetycznego
- Rozbudowane zarządzanie energią: system optymalizacji poboru prądu dla urządzeń mobilnych i aplikacji IoT
- Antena PCB: zintegrowana antena drukowana na płytce modułu
Zasada działania
Moduł oparty jest na systemie SoC (System on Chip), w którym dwurdzeniowy procesor ESP32-D0WD wykonuje zarówno kod aplikacji użytkownika, jak i obsługę stosu protokołów sieciowych. Zintegrowany układ radiowy RF obsługuje komunikację WiFi w paśmie 2,4 GHz oraz protokoły Bluetooth. Architektura umożliwia jednoczesne połączenie z siecią WiFi przez router oraz bezpośrednią komunikację Bluetooth z innymi urządzeniami, przy zachowaniu niezależnej pracy obu rdzeni procesora.
Specyfikacja techniczna
- Typ produktu: moduł mikrokontrolerowy WiFi + Bluetooth
- Rdzeń układu: ESP32-D0WD
- Procesor: dwa niskoenergetyczne rdzenie Xtensa 32-bit LX6
- Częstotliwość taktowania: 80–240 MHz
- Pamięć Flash: 8 MB (64 Mbit) SPI Flash
- Obsługa pamięci zewnętrznej: QSPI Flash i SRAM
- Częstotliwość kwarcu: 40 MHz
- Standard bezprzewodowy WiFi: 802.11 b/g/n
- Maksymalna przepływność WiFi: do 150 Mbps
- Wersja Bluetooth: v4.2 BR/EDR + BLE
- Pasmo częstotliwości: 2,4 GHz
- Napięcie zasilania: 3,0–3,6 V
- Zakres temperatur pracy: przemysłowy
- Typ anteny: antena PCB na płytce modułu
Wyprowadzenia (Pinout)
- 3V3: wejście zasilania
- GND: masa
- TX / RX: interfejs UART
- GPIO: programowalne piny wejścia/wyjścia
- ADC / PWM / I2C / SPI / I2S: interfejsy peryferyjne
Uwagi
- Moduł wymaga stałe napięcia zasilania 3,3 V w zakresie specyfikacji oraz źródła o wystarczającej sprawny prądowej dla szczytowych obciążeń podczas transmisji bezprzewodowej.
- Dla optymalnej pracy układu radiowego obszar anteny PCB powinien pozostać wolny od elementów metalowych i przewodów.
Typowe zastosowania
- Koncentratory czujników IoT i rejestratory danych
- Systemy inteligentnego domu i automatyki
- Urządzenia transmisji audio i strumieniowania bezprzewodowego
- Systemy monitoringu i sterowania przemysłowego
Zawartość zestawu
- 1 × Moduł ProRock ESP32-WROOM-32 8M 64Mbit WiFi Flash Bluetooth
Moduł ProRock ESP32-WROOM-32 8M zapewnia sprawny przetwarzanie dwurdzeniowe, rozbudowaną łączność bezprzewodową oraz rozszerzoną pojemność pamięci dla rozbudowanych projektów urządzeń podłączonych do sieci.
