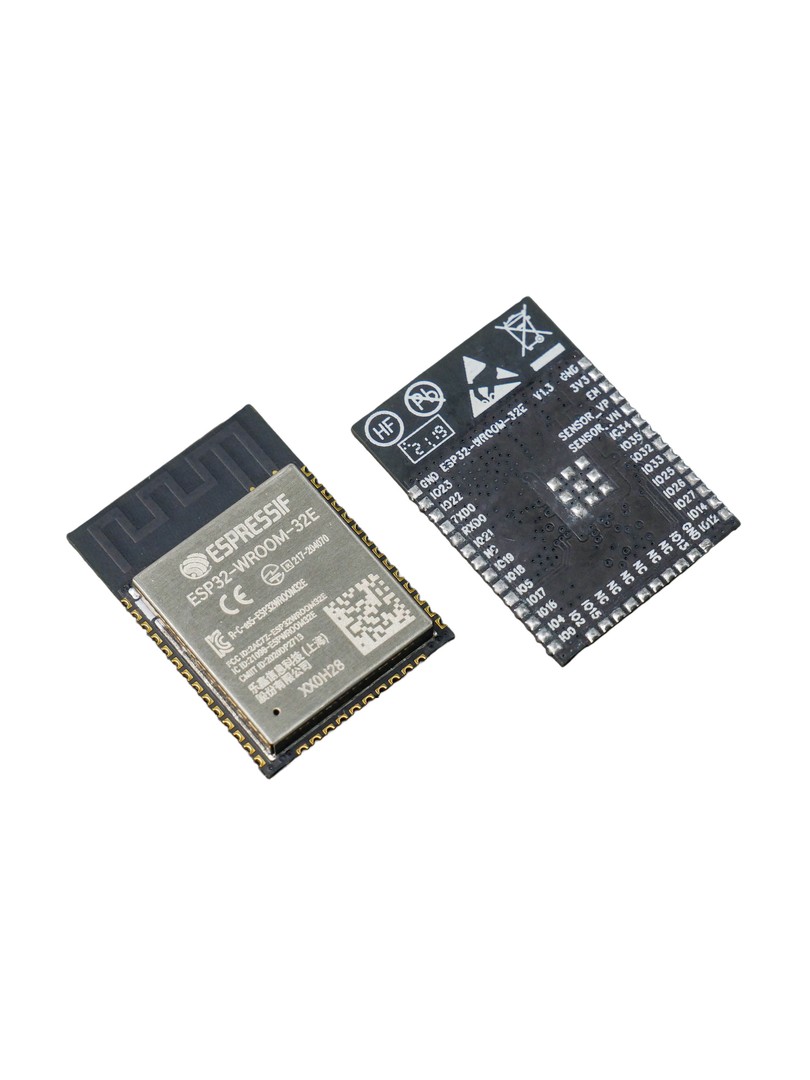

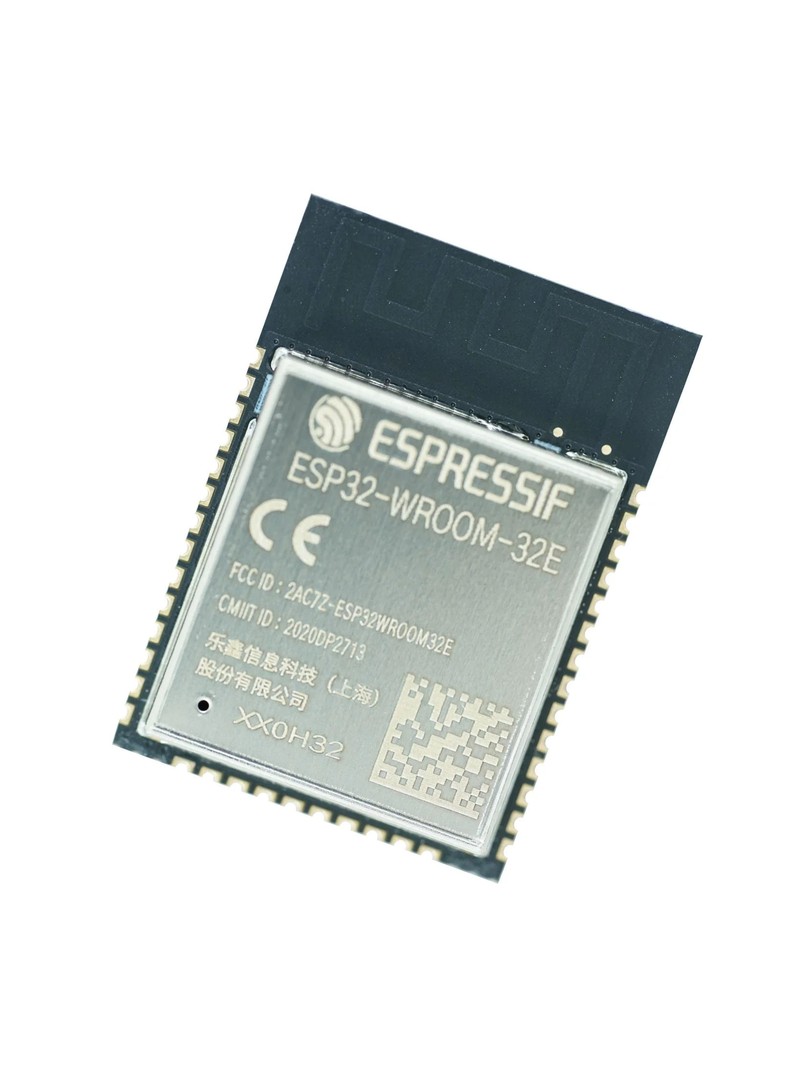

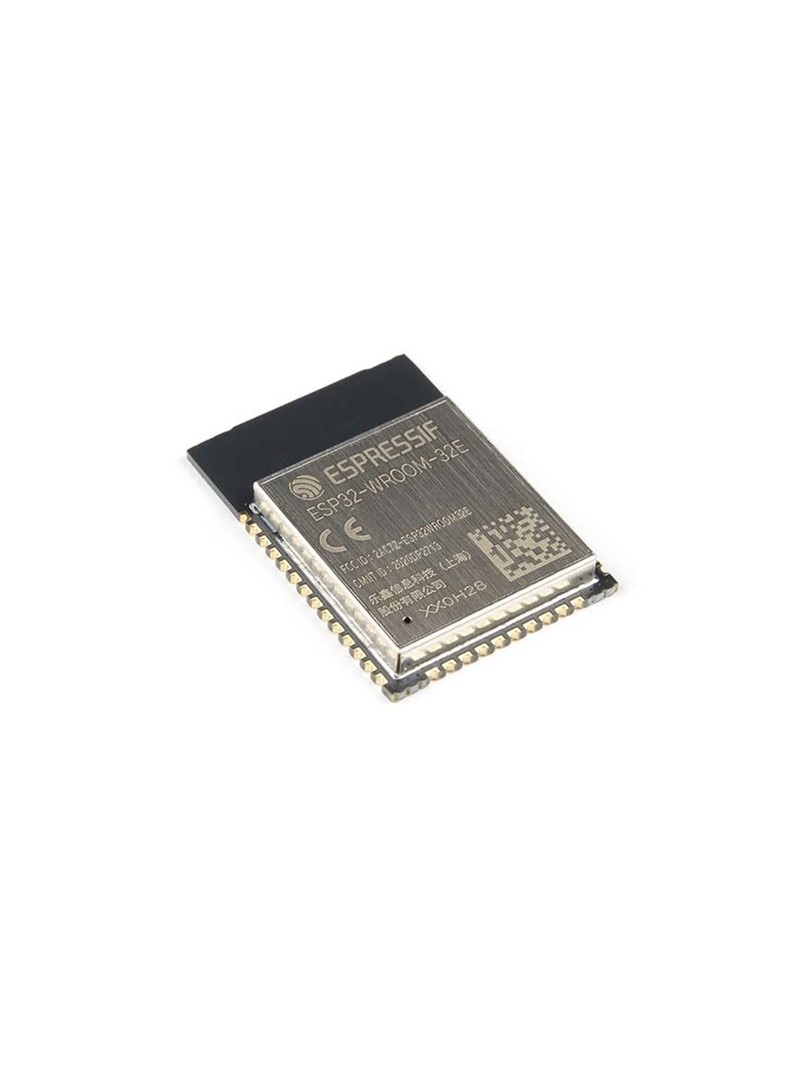

ProRock ESP32-WROOM-32 to rozbudowany moduł MCU z układem Espressif ESP32, łączący bezprzewodową łączność WiFi i Bluetooth z dwurdzeniowym procesorem oraz obejmujący zestawem interfejsów peryferyjnych. Moduł został zaprojektowany z myślą o zastosowaniach w systemach IoT, automatyce oraz inteligentnej elektronice.

Dzięki zintegrowanej pamięci Flash oraz obsłudze zarówno klasycznego Bluetooth, jak i Bluetooth Low Energy, moduł sprawdza się w urządzeniach zasilanych bateryjnie oraz w sprawny systemach wbudowanych wymagających stałej łączności sieciowej.

Główne cechy

Dwurdzeniowy procesor: umożliwia niezależne sterowanie rdzeniami z regulowanym taktowaniem.

Zintegrowana łączność bezprzewodowa: obsługuje WiFi oraz Bluetooth w standardach BR/EDR i BLE.

Pamięć Flash na pokładzie: przechowuje oprogramowanie oraz dane użytkownika.

Rozbudowane interfejsy peryferyjne: zapewnia dostęp do SDIO, SPI, UART, I2C, I2S, PWM, ADC oraz czujnika dotykowego.

Wbudowany czujnik Halla: rozszerza możliwości detekcji w aplikacjach wbudowanych.

Tryb niskiego poboru mocy: zoptymalizowany dla urządzeń zasilanych bateryjnie.

Zasada działania

Moduł ESP32-WROOM-32 opiera się na wbudowanym mikrokontrolerze, który wykonuje kod aplikacji oraz obsługuje stos komunikacji sieciowej. Zintegrowany podsystem RF zarządza transmisją WiFi i Bluetooth. Moduł może łączyć się z routerem w celu uzyskania dostępu do internetu oraz nadawać sygnały BLE w trybie beacon.

Specyfikacja techniczna

Typ produktu: moduł MCU z WiFi i Bluetooth

Model: ESP32-WROOM-32

Procesor: dual-core 32-bit

Taktowanie zegara: 80–240 MHz

Pamięć Flash: 4 MB (32 Mbit)

Standard bezprzewodowy: WiFi 802.11 b/g/n

Maksymalna przepływność WiFi: 150 Mbps

Wersja Bluetooth: v4.2 BR/EDR + BLE

Zakres częstotliwości: 2,4–2,5 GHz (2400–2483,5 MHz)

Napięcie zasilania: 3,0–3,6 V

Minimalna sprawny prądowa zasilacza: ≥500 mA

Średni prąd roboczy: 80 mA

Prąd w trybie uśpienia: <5 µA

Temperatura pracy: −40 °C do +85 °C

Temperatura przechowywania: −40 °C do +125 °C

Wymiary modułu: 25,5 × 18,0 × 3,1 mm

Generator kwarcowy: 40 MHz

Liczba portów IO: 15

Domyślna prędkość transmisji UART: 115200 bps

Wyprowadzenia (Pinout)

3V3: wejście zasilania

GND: masa

TX / RX: komunikacja UART

GPIO: programowalne piny wejścia/wyjścia

ADC / PWM / I2C / SPI: interfejsy peryferyjne

Uwagi

Należy używać stałe zasilania 3,3 V mieszczącego się w określonym zakresie napięciowym.

Zasilacz musi zapewniać wystarczającą sprawny prądową podczas szczytowego poboru mocy w trakcie transmisji WiFi.

Obszar anteny należy utrzymywać wolny od elementów metalowych w celu zapewnienia optymalnej sprawny sygnału.

Typowe zastosowania

Inteligentne domy i systemy IoT

Elektronika noszona

Bezprzewodowe sieci czujników

Automatyka przemysłowa i monitorowanie

Zawartość zestawu

1 × ProRock ESP32-WROOM-32 WiFi Bluetooth Module

Moduł ProRock ESP32-WROOM-32 zapewnia działający łączność bezprzewodową, sprawny dwurdzeniowego przetwarzania oraz elastyczne możliwości integracji w rozbudowanych projektach wbudowanych i IoT.
