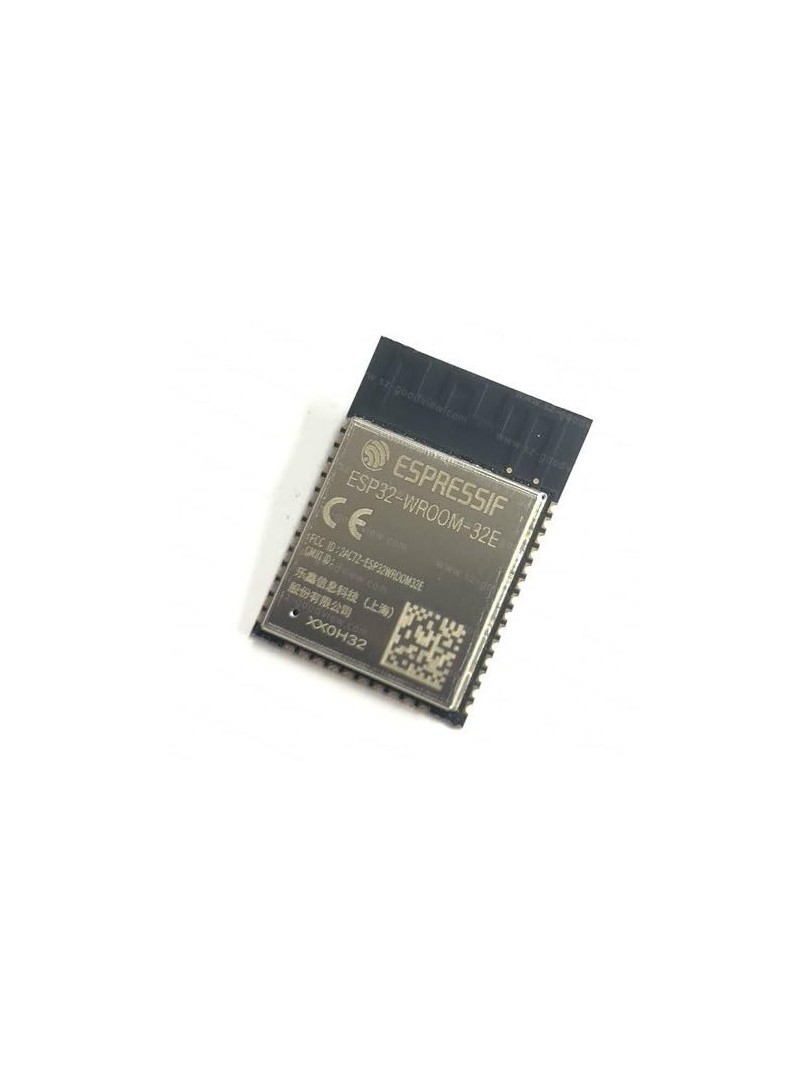

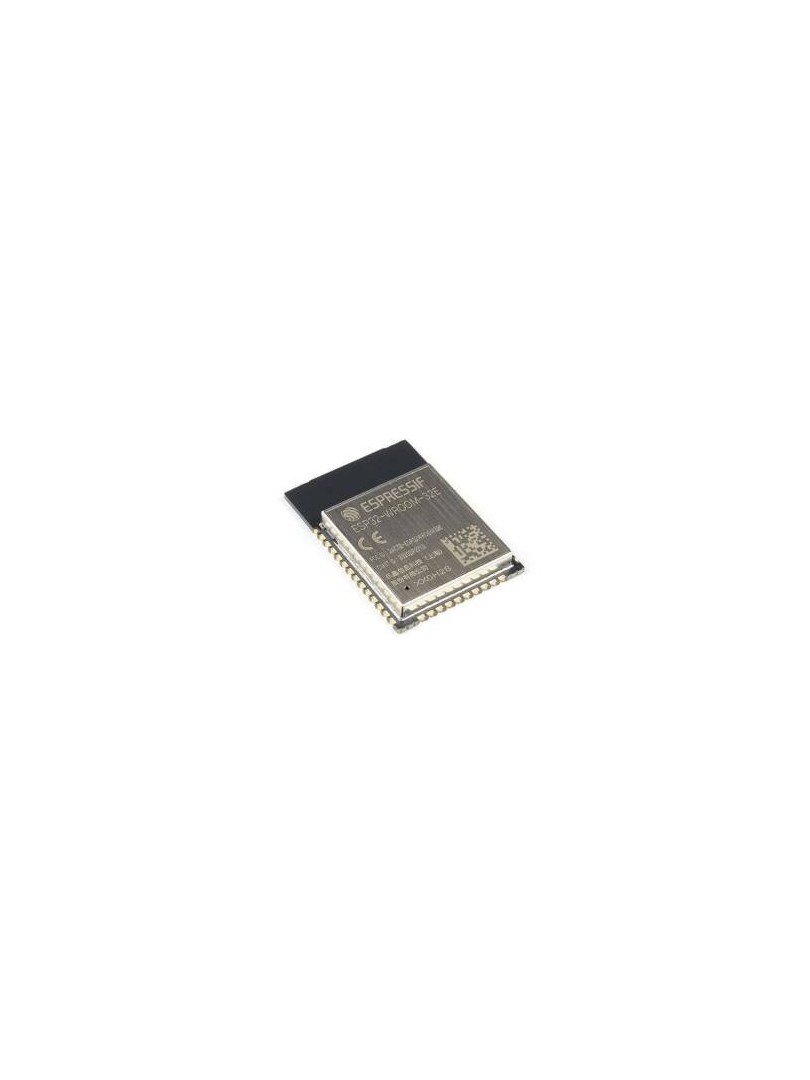

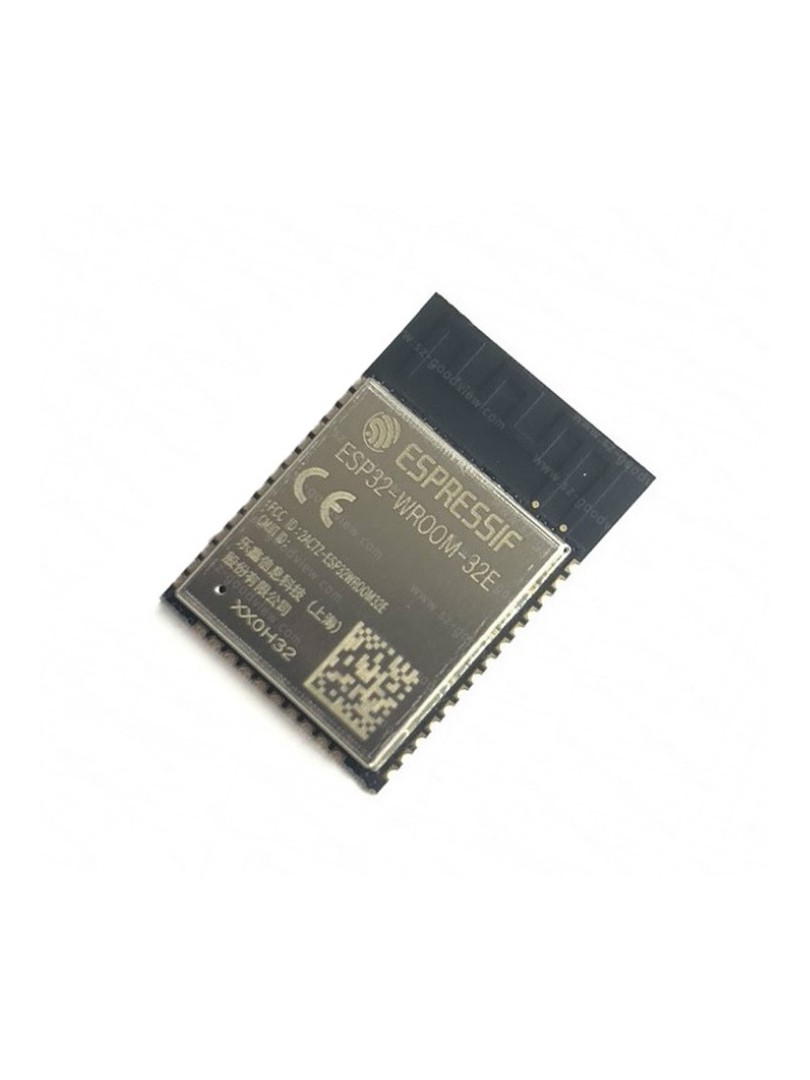

Moduł ProRock ESP32-WROOM-32E stanowi rozbudowane rozwiązanie dla aplikacji IoT i systemów wbudowanych wymagających jednoczesnej komunikacji bezprzewodowej WiFi oraz Bluetooth. Układ oparty na chipie ESP32-D0WDQ6 łączy dwurdzeniowy procesor z rozbudowaną pamięcią Flash oraz pełnym stosem sieciowym.

Produkt przeznaczony jest dla projektantów systemów przemysłowych i konsumenckich, którzy potrzebują działający platformy sprzętowej z zestawem interfejsów peryferyjnych oraz możliwością pracy w trybach ultra niskiego poboru mocy.

Główne cechy

Dwurdzeniowy procesor: dwa niezależne rdzenie Xtensa LX6 umożliwiają równoległe wykonywanie zadań sterowania i komunikacji bezprzewodowej

Rozszerzona pamięć Flash: zwiększona pojemność pozwala na przechowywanie złożonego oprogramowania oraz danych aplikacyjnych

Zintegrowany podsystem RF: obsługuje jednocześnie protokoły WiFi oraz Bluetooth w paśmie 2,4 GHz

Rozbudowany stos sieciowy: wbudowana obsługa protokołów IPv4, IPv6, SSL, TCP, UDP, HTTP oraz MQTT

Koprocesor niskiego poboru: dedykowany układ do pracy w trybach oszczędzania energii

Obejmujący peryferia: dostęp do interfejsów SDIO, SPI, UART, I2C, I2S, PWM, ADC, DAC oraz czujników pojemnościowych

Elastyczne tryby WiFi: możliwość pracy jako stacja, punkt dostępowy, tryb kombinowany oraz komunikacja peer-to-peer

Zasada działania

Układ ESP32-D0WDQ6 stanowi gotowy system na chipie integrujący dwurdzeniowy procesor oraz moduł radiowy. Każdy rdzeń może być sterowany niezależnie, co pozwala na efektywne zarządzanie zasobami systemu. Zintegrowany podsystem RF zarządza komunikacją WiFi oraz Bluetooth, umożliwiając jednoczesną pracę obu standardów. Moduł obsługuje różne tryby pracy WiFi, w tym tryb stacji, punktu dostępowego oraz połączeń bezpośrednich między urządzeniami.

Specyfikacja techniczna

Typ produktu: moduł MCU WiFi + Bluetooth

Model: ESP32-WROOM-32E

Układ główny: ESP32-D0WDQ6

Częstotliwość taktowania CPU: 80–240 MHz

Pamięć Flash: 16 MB (128 Mbit) SPI Flash

Kwarc zintegrowany: 40 MHz

Standard bezprzewodowy: 802.11 b/g/n

Maksymalna przepływność WiFi: do 150 Mbps

Wersja Bluetooth: v4.2 BR/EDR + BLE

Czułość odbiornika: −97 dBm

Moc nadawania: do 20 dBm

Zakres częstotliwości: 2,4 GHz–2,5 GHz

Napięcie zasilania: 2,7–3,6 V

Średni prąd roboczy: 80 mA

Minimalna sprawny zasilacza: 500 mA

Temperatura pracy: −40 °C do +85 °C

Wymiary obudowy: 18,00 ±0,10 mm × 25,50 ±0,10 mm × 3,10 ±0,10 mm

Typ montażu: SMD

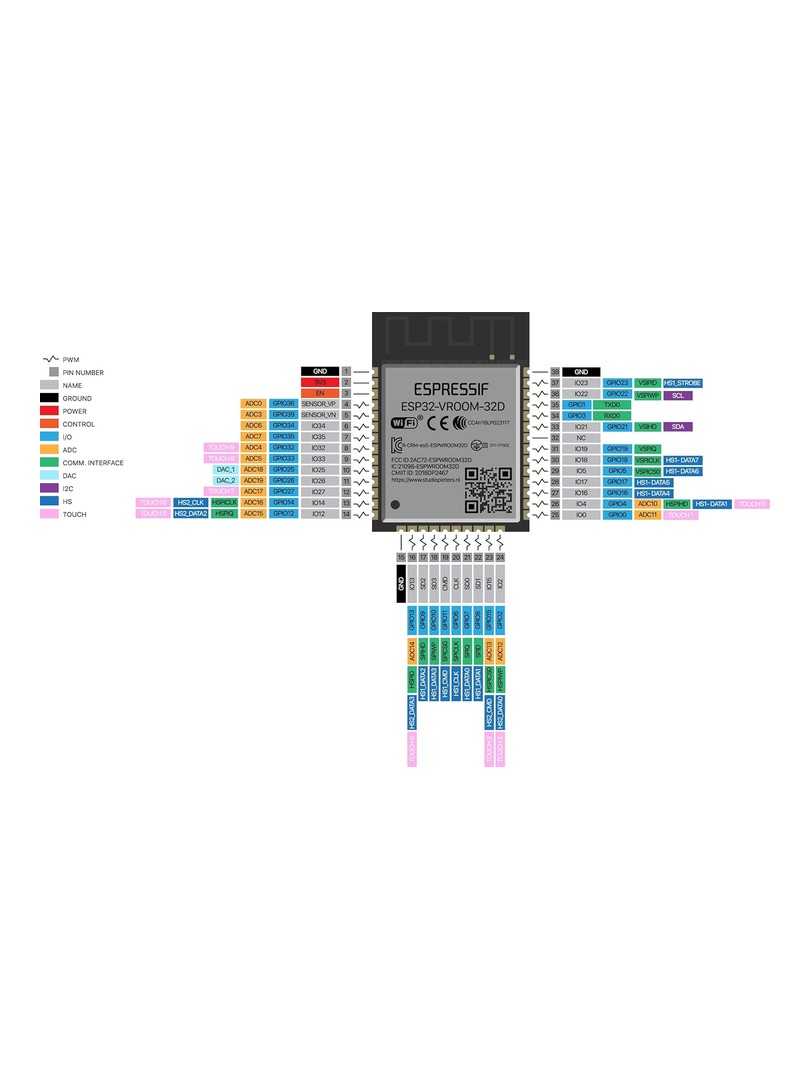

Wyprowadzenia (Pinout)

3V3: wejście zasilania

GND: masa

EN: włączenie układu

TX / RX: interfejs UART

GPIO: programowalne piny wejścia/wyjścia

ADC / DAC / I2C / SPI / I2S / PWM: wyprowadzenia funkcji peryferyjnych

Typowe zastosowania

Urządzenia IoT z komunikacją chmurową

Systemy automatyki domowej i przemysłowej

Urządzenia noszone z obsługą Bluetooth

Bramki sieciowe WiFi-Bluetooth

Czujniki bezprzewodowe w sieciach mesh

Systemy sterowania z interfejsem MQTT

Zawartość zestawu

1 × Moduł ESP32-WROOM-32E 16M

Moduł ESP32-WROOM-32E zapewnia zestaw komponentów sprzętowe dla rozbudowanych aplikacji wymagających jednoczesnej obsługi WiFi oraz Bluetooth przy zachowaniu możliwości pracy w trybach niskiego poboru mocy.
