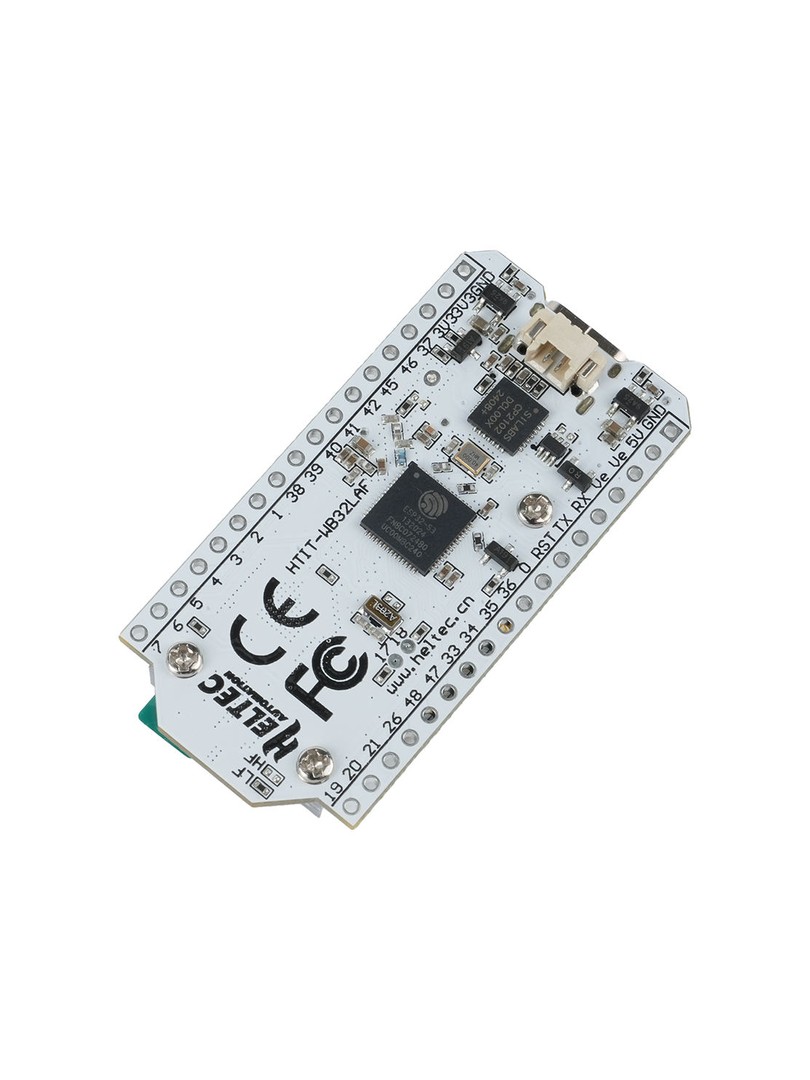

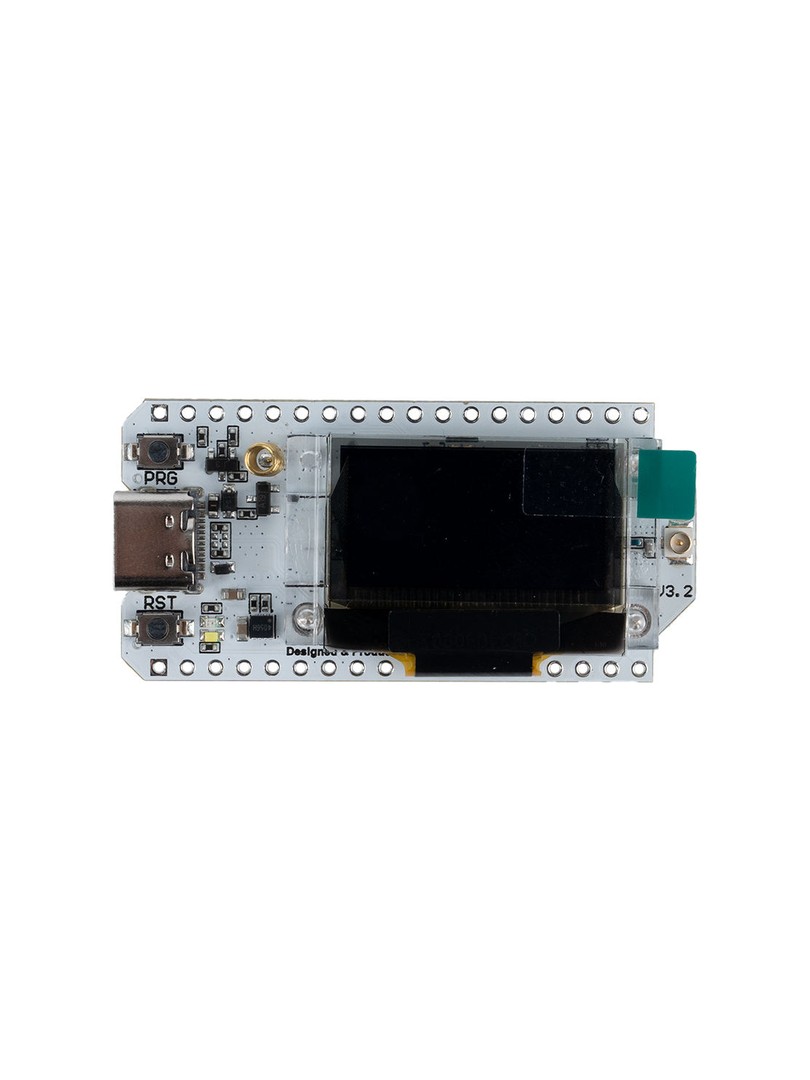

ProRock ESP32 LoRa to zintegrowana płytka deweloperska przeznaczona do projektów IoT wymagających komunikacji dalekiego zasięgu i łączności bezprzewodowej. Łączy w jednej obudowie mikrokontroler ESP32 z dwoma rdzeniami, nadajnik-odbiornik LoRa SX1278 oraz wyświetlacz OLED. Platforma obsługuje jednocześnie komunikację WiFi, Bluetooth oraz LoRa w paśmie 433–470 MHz.

Moduł wyposażono w pamięć Flash, obwód ładowania akumulatorów litowych oraz konwerter USB-serial CP2102 umożliwiający programowanie za pomocą środowiska Arduino IDE. Wbudowany wyświetlacz OLED pozwala na wyświetlanie danych diagnostycznych i statusu urządzenia bez konieczności podłączania zewnętrznych peryferiów.

Główne cechy

Dwurdzeniowy mikrokontroler ESP32: umożliwia jednoczesne przetwarzanie zadań i obsługę wielu protokołów komunikacyjnych

Moduł LoRa SX1278: zapewnia komunikację dalekiego zasięgu z wysoką czułością odbiornika i rozproszoną modulacją widma

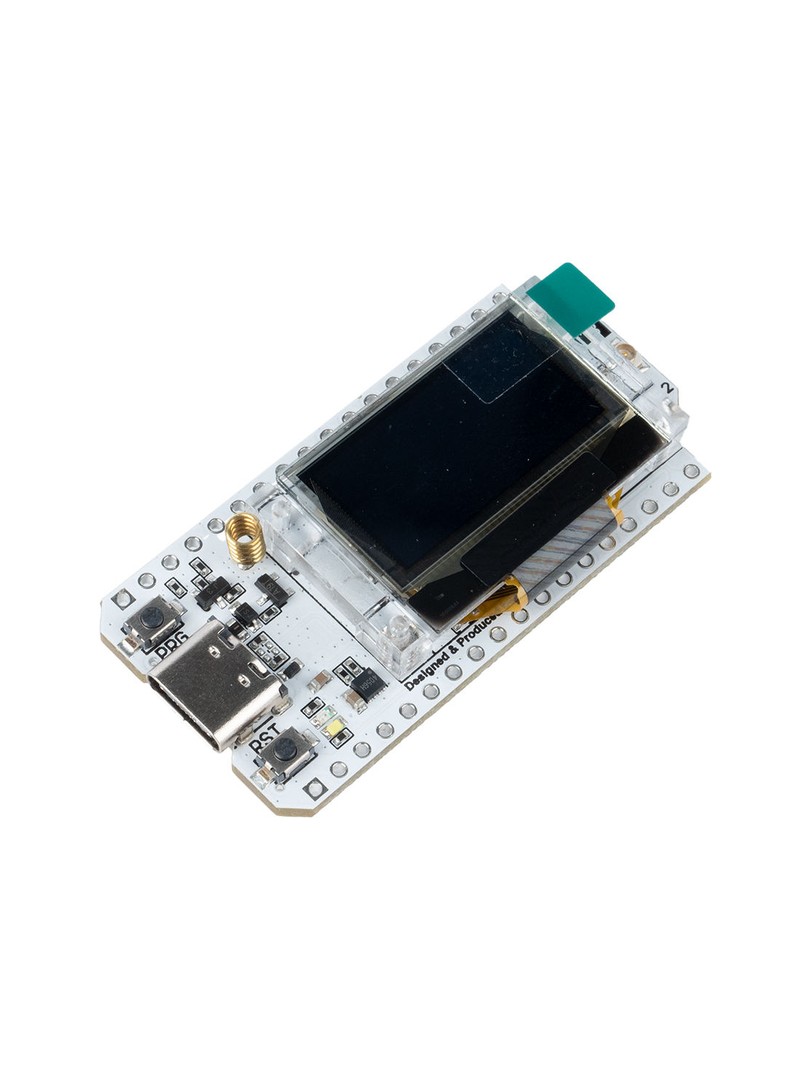

Zintegrowany wyświetlacz OLED: wyświetla dane w czasie rzeczywistym i informacje diagnostyczne bez zewnętrznego monitora

Trojakowa łączność bezprzewodowa: obsługuje jednocześnie WiFi, Bluetooth i LoRa w ramach jednej platformy

Konwerter USB-serial CP2102: umożliwia programowanie i komunikację przez pojedyncze złącze USB

Obwód ładowania akumulatora: pozwala na zasilanie z baterii litowych i ich ładowanie podczas pracy z zasilacza

Zasada działania

Architektura dwukanałowa rozdziela funkcje komunikacyjne między układy ESP32 i SX1278. Mikrokontroler ESP32 obsługuje łączność WiFi i Bluetooth oraz steruje wyświetlaczem OLED, podczas gdy układ SX1278 zarządza komunikacją LoRa w paśmie 433–470 MHz. Modulacja rozproszonego widma stosowana przez LoRa wydłuża zasięg transmisji i zwiększa odporność na zakłócenia. Firmware przesyłany jest przez złącze USB za pomocą konwertera CP2102, który tłumaczy komunikację USB na interfejs UART mikrokontrolera.

Specyfikacja techniczna

Typ produktu: płytka deweloperska ESP32 LoRa

Główny kontroler: ESP32 dwurdzeniowy

Częstotliwość taktowania CPU: 240 MHz

Układ LoRa: SX1278

Zakres częstotliwości LoRa: 433–470 MHz

Maksymalna moc nadawania LoRa: +20 dBm

Czułość odbiornika LoRa: do −139 dBm

Pamięć Flash: 32 MB

Prędkość transmisji WiFi: do 150 Mbps (802.11n HT40)

Moc nadawania WiFi: do 19,5 dBm (11b)

Czułość odbiornika WiFi: do −139 dBm

Napięcie zasilania: 3,3–7 V

Temperatura pracy: −40 °C do +90 °C

Rozmiar wyświetlacza: 0,96 cala

Układ interfejsu USB: CP2102

Masa płytki: 10,77 g

Wyprowadzenia (Pinout)

3V3 / 5V: wejście zasilania

GND: masa

Piny GPIO: programowalne cyfrowe wejścia/wyjścia

SPI / I2C / UART: interfejsy komunikacyjne

Złącze anteny LoRa: podłączenie zewnętrznej anteny 433–470 MHz

Uwagi

Do poprawnej pracy modułu LoRa wymagana jest kompatybilna antena pracująca w paśmie 433–470 MHz.

Należy zapewnić stałe zasilanie w zakresie napięć określonym w specyfikacji technicznej.

Płytka jest przeznaczona do programowania w środowisku Arduino IDE.

Typowe zastosowania

Sieci czujników IoT dalekiego zasięgu

Monitorowanie inteligentnego rolnictwa

Zdalne zbieranie danych i telemetria

Bezprzewodowe systemy sterowania przemysłowego

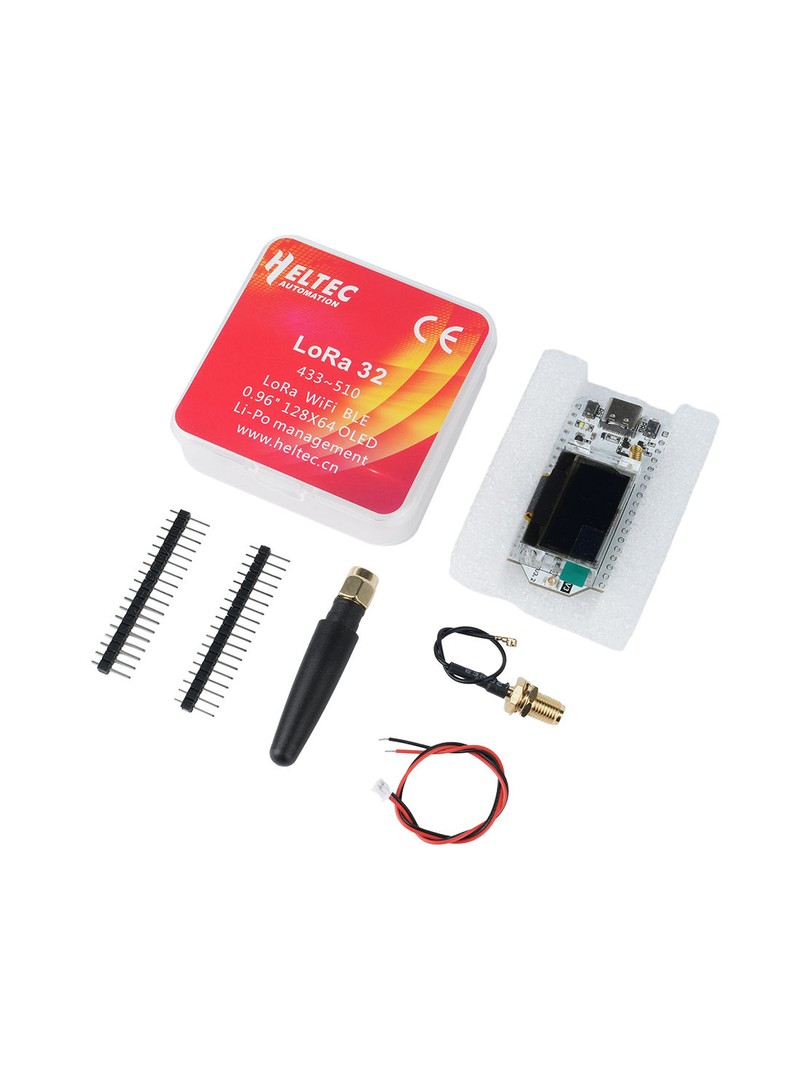

Zawartość zestawu

1 × Płytka deweloperska ProRock SX1278 ESP32 WiFi LoRa 32 z wyświetlaczem OLED

1 × Antena 433–470 MHz

1 × Zestaw goldpinów

ProRock SX1278 ESP32 WiFi LoRa 32 to kompaktowa platforma deweloperska łącząca komunikację LoRa dalekiego zasięgu, łączność WiFi i Bluetooth oraz wbudowany wyświetlacz OLED w jednym module przeznaczonym do szybkiego prototypowania systemów IoT.
