Moduł zegara czasu rzeczywistego oparty na układzie DS1302, przeznaczony do prowadzenia pomiaru czasu w projektach mikrokontrolerowych i systemach wbudowanych. Zapewnia niezależne odliczanie czasu podczas gdy mikrokontroler wykonuje inne zadania programowe. Wykorzystuje rezonator kwarcowy jako bazę czasową oraz komunikację szeregową przez interfejs trójprzewodowy.

Konstrukcja modułu umożliwia integrację z popularnymi platformami Arduino oraz mikrokontrolerami pracującymi w napięciu trzy przecinek trzy oraz pięć woltów. Dzięki kompaktowym wymiarom płytki drukowanej moduł znajduje zastosowanie zarówno w prototypach jak i gotowych urządzeniach elektronicznych.

Główne cechy

Układ DS1302: dedykowany chip zegara czasu rzeczywistego zapewniający stałe pomiar czasu

Zestaw napięć zasilania: współpraca z systemami zasilanymi napięciem trzy przecinek trzy oraz pięć woltów

Pobór prądu w trybie podtrzymania: umożliwia pracę w projektach zasilanych bateryjnie

Interfejs szeregowy: odczyt i zapis danych czasowych przez linie sterujące CLK, DAT i RST

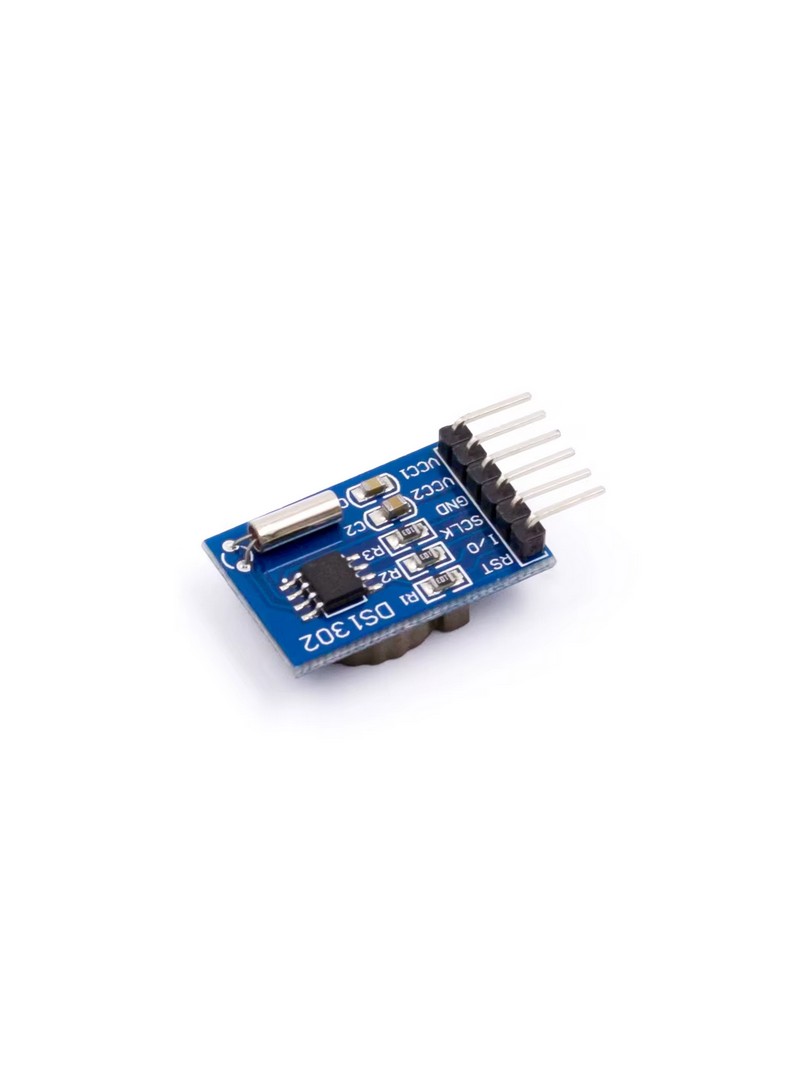

Kompaktowa płytka PCB: ułatwia montaż w urządzeniach wbudowanych

Zasada działania

Moduł wykorzystuje rezonator kwarcowy o częstotliwości trzydzieści dwa przecinek siedemset sześćdziesiąt osiem kiloherców jako odniesienie czasowe. Układ DS1302 prowadzi niezależne odliczanie czasu niezależnie od cykli wykonywanych przez mikrokontroler. Dane czasowe są odczytywane i ustawiane przez linie szeregowego interfejsu sterującego.

Specyfikacja techniczna

Typ produktu: Moduł zegara czasu rzeczywistego (RTC)

Układ scalony: DS1302

Numer modelu: NA699

Częstotliwość kwarcu: 32,768 kHz

Napięcie zasilania VCC: 5 V / 3,3 V

Napięcie pracy: 2,0 V

Prąd roboczy: poniżej 300 nA (przy 2,0 V)

Temperatura pracy: od 0 °C do 70 °C

Wymiary modułu: 43 × 23 mm

Masa modułu: 10 g

Kraj pochodzenia: Guangdong, Chiny

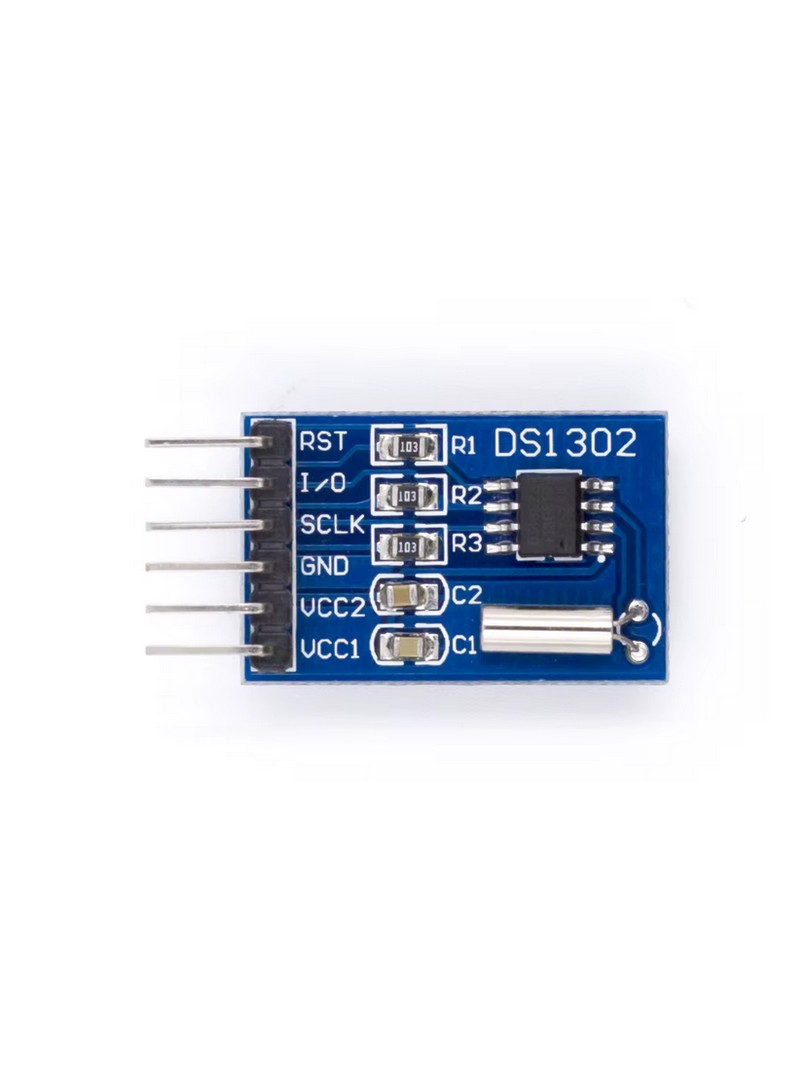

Wyprowadzenia (Pinout)

VCC: Wejście zasilania

GND: Masa

CLK: Zegar szeregowy

DAT: Linia danych wejście/wyjście

RST: Reset / aktywacja układu

Uwagi

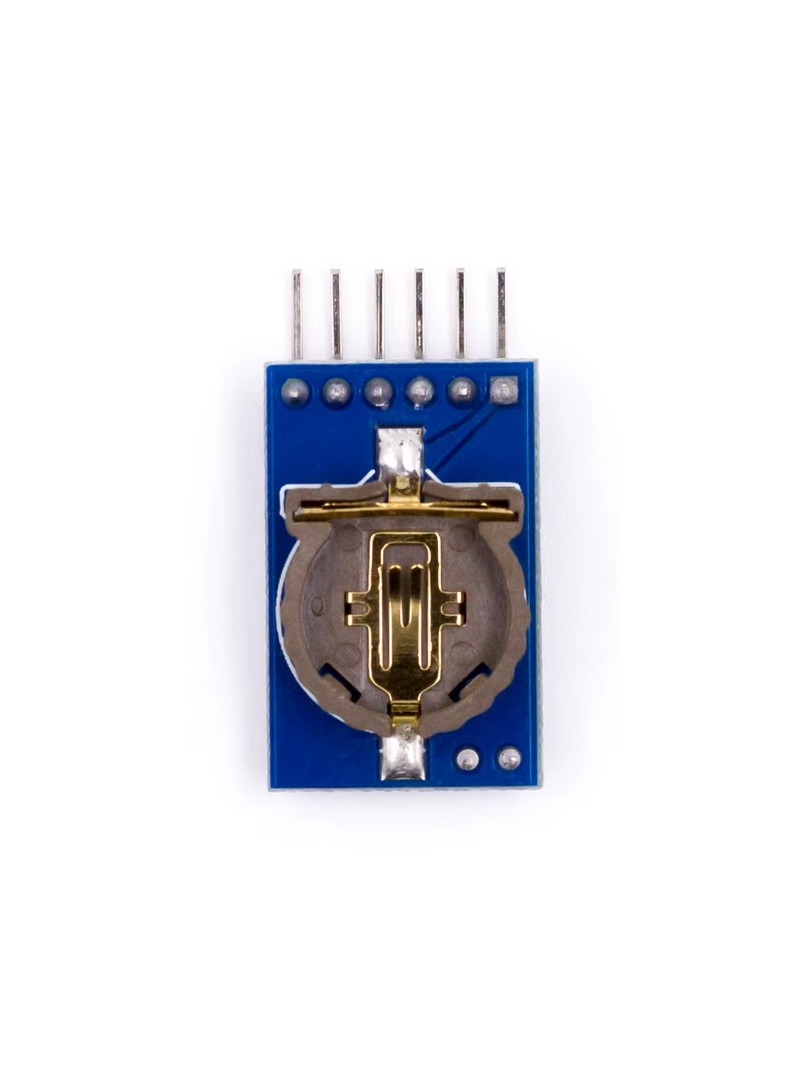

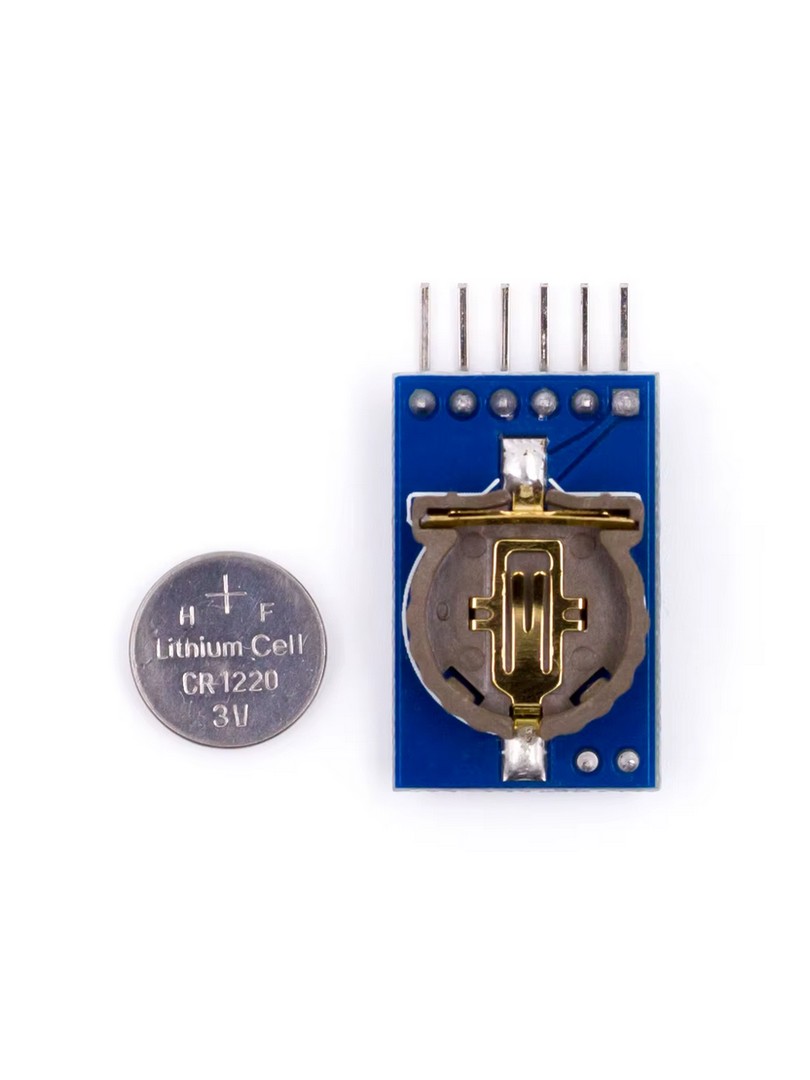

Zestaw nie zawiera baterii ani akumulatorów.

Podtrzymanie czasu podczas zaniku zasilania wymaga zastosowania zewnętrznego źródła zasilania podtrzymującego.

Po podłączeniu modułu należy ustawić prawidłowy czas w oprogramowaniu.

Zaleca się zastosowanie stałe okablowania zasilającego oraz wspólnej masy z mikrokontrolerem.

Typowe zastosowania

Rejestracja danych ze znacznikami czasowymi

Projekty Arduino i mikrokontrolerowe wymagające pomiaru czasu

Sterowniki automatyki oraz programatory czasowe

Urządzenia wbudowane wymagające śledzenia czasu rzeczywistego

Zawartość zestawu

1 × Moduł zegara czasu rzeczywistego ProRock DS1302 (bez baterii)

Moduł ProRock DS1302 RTC stanowi praktyczne rozwiązanie dla projektów wbudowanych wymagających pomiaru czasu rzeczywistego, łącząc kompaktowe wymiary, szeroką kompatybilność napięciową oraz niski pobór prądu.
